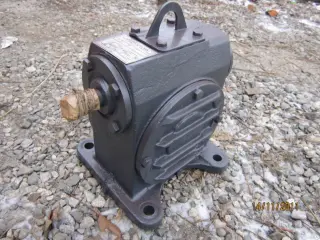

Редуктор РЧН80-20-51Ц

Редуктор РЧН‑80‑20‑51Ц представляет собой одноступенчатую червячную передачу с верхним расположением червяка. Конструкция обеспечивает: плавное снижение частоты вращения при высокой точности передачи; эффект самоторможения (исключает обратное вращение выходного вала под нагрузкой); низкий уровень шума и вибраций (≤ 62 дБ); стабильную работу в циклических режимах. Конструктивные особенности червяк из легированной стали с поверхностной закалкой (HRC 50–55); бронзовое колесо (БрАЖ9‑4) с литым венцом повышенной износостойкости; чугунный корпус с рёбрами охлаждения и усиленными опорными поверхностями; подшипники 7206 (роликовые, радиально‑упорные); герметичные манжетные уплотнения для защиты от пыли и влаги; смотровое окно и сливная пробка для удобства обслуживания. Ключевые преимущества компактность и малый вес (26 кг) при высокой нагрузочной способности; устойчивость к кратковременным перегрузкам (до 130 % от номинала); возможность реверсивной работы; простота монтажа и обслуживания (доступ к узлам смазки); совместимость с общепромышленными электродвигателями (АИР, 5А); длительный межсервисный интервал (до 6 месяцев). Основные технические характеристики тип: червячный одноступенчатый; модель: РЧН‑80‑20‑51Ц; межосевое расстояние: 80 мм; передаточное число: i=20; номинальный крутящий момент: 280\ \text{Н·м} (при 1000 об/мин); частота вращения входного вала: 1500 об/мин; масса: 26 кг; климатическое исполнение: У3 (умеренный климат); степень защиты: IP54; температурный диапазон: от −25 ∘C до +40 ∘C; КПД: не менее 80 %; производитель: Россия. Сфера применения конвейеры и транспортёры малой и средней мощности; механизмы подачи и дозирования в пищевой и химической промышленности; малогабаритные подъёмные устройства (мини‑тали, электротельферы); упаковочное и фасовочное оборудование; станки лёгкой промышленности и деревообработки; системы автоматизации небольших производственных линий; вентиляционные установки и насосы малой мощности. Условия эксплуатации режим работы: S3 (повторно‑кратковременный) или непрерывный; допустимые перегрузки: до 15 мин в час; ориентация в пространстве: горизонтальная (червяк сверху); требования к монтажу: жёсткое крепление на раме, соосность валов ±0,08 мм; периодичность ТО: каждые 6 месяцев (проверка уровня смазки, состояния уплотнений).
