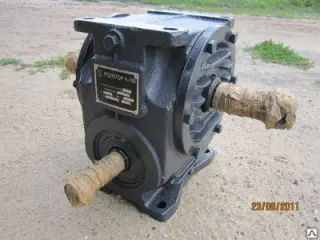

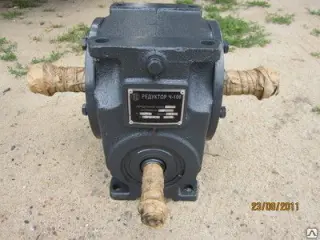

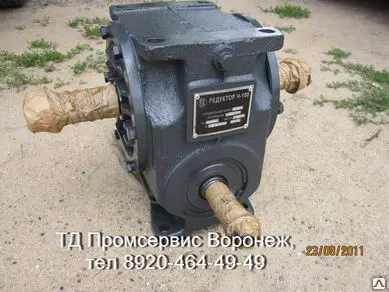

Редуктор Ч100-20-53

Редуктор Ч‑100‑20‑53‑КК‑У2 предназначен для использования в механизмах, где критически важны: плавное снижение частоты вращения; высокий крутящий момент при умеренных оборотах; возможность реверсивной работы; устойчивость к кратковременным перегрузкам. Устройство эффективно работает в составе приводных систем конвейеров, подъёмных механизмов, смесителей и другого промышленного оборудования. Расшифровка обозначения Ч — тип редуктора (червячный); 100 — межосевое расстояние выходной ступени, мм; 20 — передаточное число; 53 — вариант сборки; КК — исполнение конца выходного вала (конический); У2 — климатическое исполнение и категория размещения (умеренный климат, работа под навесом или в помещениях). Конструктивные особенности червячная передача с оптимизированным профилем витка для повышения КПД; чугунный корпус с рёбрами охлаждения и усиленными опорными поверхностями; конические концы валов для надёжного соединения с приводными элементами; подшипники, рассчитанные на высокие радиальные и осевые нагрузки; герметичные манжетные уплотнения, предотвращающие утечку смазки и попадание пыли; смотровое окно и технологические пробки для удобного обслуживания. Ключевые преимущества высокая нагрузочная способность при компактных габаритах; низкий уровень шума и вибраций (≤ 63 дБ); простота монтажа и обслуживания (доступ к узлам смазки); длительный межсервисный интервал (до 6 месяцев); совместимость с общепромышленными электродвигателями (серии АИР, 5А); устойчивость к запылённости среды (до 10 мг/м³); надёжность в циклических режимах работы. Основные технические характеристики тип: червячный одноступенчатый; модель: Ч‑100‑2 Newton‑53‑КК‑У2; межосевое расстояние: 100 мм; передаточное число: i=20; номинальный крутящий момент: 450\ \text{Н·м} (при 1000 об/мин); частота вращения входного вала: 1500 об/мин; допускаемая радиальная нагрузка на входном валу: 750 Н; допускаемая радиальная нагрузка на выходном валу: 5000 Н; масса: 55 кг; климатическое исполнение: У2; степень защиты: IP54; температурный диапазон: от −40 ∘C до +50 ∘C; объём заливаемого масла: 1,4–2,8 л; КПД: не менее 87 %; производитель: Россия. Сфера применения конвейеры и транспортёры средней мощности; подъёмные механизмы (лебёдки, тали, мини‑подъёмники); смесители и дозаторы в пищевой и химической промышленности; компрессорные установки и насосы; механизмы открывания ворот, шлагбаумов, люков; промышленные линии с циклической нагрузкой; приводные системы генераторов и вентиляционных установок. Условия эксплуатации режимы работы: постоянный или с периодическими остановками; вращение валов: в любую сторону; среда: неагрессивная, невзрывоопасная; монтаж: горизонтальное положение (основанием вниз) на жёсткой опоре; соосность валов: ±0,08 мм; обслуживание: контроль уровня масла, проверка уплотнений, регулировка подшипников после первых 2 часов работы. Назначение червячного редуктора Ч 100 (Ч100), Ч 125 (Ч125), Ч 160 (Ч160). Одноступенчатый червячный редуктор Ч100 - Ч160 - универсальный общего назначения и предназначен для изменения крутящего момента и частоты вращения. Гарантия работы в микроклиматических районах с сухим и влажным тропическим климатом (исполнение Т) категорий размещения 1, 2, 3, 4 по ГОСТ 15150-69 и с умеренным климатом (исполнение У). Применение червячного редуктора Ч 100 (Ч100), Ч 125 (Ч125), Ч 160 (Ч160) нагрузка постоянная и переменная одного направления и реверсивная работа постоянная и с периодическими остановками вращение валов в любую сторону температура внешней среды — от минус 40 до плюс 50°С внешняя среда — неагрессивная, невзрывоопасная
