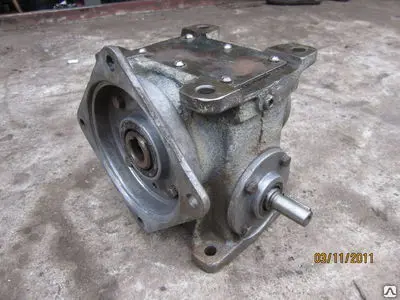

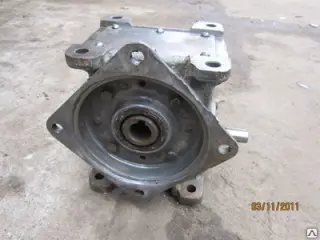

Редуктор червячный 1Ч63А-40-56 Шп

Подробное описание Редуктор 1Ч63А‑40‑56‑Шп представляет собой одноступенчатую червячную передачу с выходным валом в виде шлицевого соединения (Шп). Устройство обеспечивает: плавное снижение частоты вращения с точным соблюдением передаточного числа 40; стабильный крутящий момент (85\ \text{Н·м} при 1000 об/мин); низкий уровень шума (≤ 62 дБ) и вибраций; возможность реверсивной работы; устойчивость к кратковременным перегрузкам (до 120 % от номинала). Особенно эффективен в механизмах с частыми пусками/остановами и требованиями к компактности привода. Шлицевой выход упрощает стыковку с исполнительными устройствами, обеспечивая надёжную передачу усилия. Расшифровка обозначения 1Ч — тип редуктора (червячный, одноступенчатый); 63А — межосевое расстояние, мм (модификация «А» указывает на оптимизированную конструкцию); 40 — передаточное число; 56 — вариант сборки; Шп — исполнение выходного вала (шпоночное); отсутствие климатического индекса в маркировке подразумевает базовое исполнение для умеренного климата. Конструктивные особенности червяк из легированной стали с закалкой до HRC 56–60; бронзовое колесо (БрОЦС 5‑5‑5) с износостойким венцом; чугунный корпус с рёбрами охлаждения и усиленными монтажными лапами; шариковые подшипники (205) с повышенной точностью вращения; двойные манжетные уплотнения для защиты от пыли и утечки масла; смотровое окно и технологические пробки для удобства обслуживания; шлицевой выходной вал (Шп) для надёжного соединения с рабочими органами. Ключевые преимущества компактность и малый вес (10,5 кг) при высокой нагрузочной способности; упрощённый монтаж благодаря шлицевому соединению (Шп); низкий уровень шума и вибраций; длительный межсервисный интервал (до 6 месяцев); совместимость с общепромышленными электродвигателями (АИР, 5А); устойчивость к запылённости среды (до 10 мг/м³); КПД не менее 86 % при передаточном числе 40; экономичность эксплуатации. Основные технические характеристики тип: червячный одноступенчатый; модель: 1Ч63А‑40‑56‑Шп; межосевое расстояние: 63 мм; передаточное число: i=40; номинальный крутящий момент: 85\ \text{Н·м} (при 1000 об/мин); частота вращения входного вала: 1500 об/мин; допускаемая радиальная нагрузка на входном валу: 280 Н; допускаемая радиальная нагрузка на выходном валу: 2500 Н; масса: 10,5 кг; степень защиты: IP54; температурный диапазон: от −40 ∘C до +50 ∘C; объём заливаемого масла: 0,3–0,6 л; КПД: не менее 86 %; производитель: Россия. Сфера применения малогабаритные конвейеры и транспортёры; дозирующие и фасовочные механизмы; малые подъёмные устройства (электротельферы, мини‑тали); станки лёгкой промышленности и деревообработки; вентиляционные и насосные установки малой мощности; оборудование пищевой, фармацевтической и химической промышленности; коммунальные машины и агрегаты; приводы смесительных установок и дозаторов. Условия эксплуатации режимы работы: постоянный или с периодическими остановками (до 24 часов непрерывно); вращение валов: в любую сторону; среда: неагрессивная, невзрывоопасная, запылённость до 10 мг/м³; монтаж: горизонтальное положение (основанием вниз) на жёсткой опоре; соосность валов: ±0,05 мм; обслуживание: контроль уровня масла, проверка уплотнений, регулировка подшипников после первых 2 часов работы. Червячный редуктор 1Ч-63А Редуктор червячный предназначен для изменения угловой скорости и момента двигателя при помощи червячной передачи, расположенной внутри него. Назначение Редуктор червячный одноступенчатый универсальный общемашиностроительного назначения типа 1Ч-63А служит для преобразования частоты вращения и крутящего момента. Условия применения: • нагрузка постоянная и переменная, одного направления и с периодическим реверсом; • работа постоянная и с периодическими остановками; • вращение валов в любую сторону без предпочтительности; • температура внешней среды от - 40°С до +50°С; внешняя среда - неагрессивная, невзрывоопасная; • климатические исполнения по ГОСТ 15150: У и Т (для категории размещения 1-3), УХЛ (для категорий размещения 4). Пример условного обозначения редуктора при заказе: 1Ч- 63А - 40 - 51 - 1 -2 - ЦЦ УЗ УЗ - климатическое исполнение и категория размещения ЦЦ - вариант исполнения конца входного и выходного вала соответственно 2 - разновидность крепления редуктора 1 - вариант расположения червячной пары 51 - разновидность сборки 40 - номинальное передаточное число 63А - межосевое расстояние 1Ч - тип редуктора
