Компрессор 4М10-40/70
Компрессор 4М10-40/70 предназначен для сжатия атмосферного воздуха с относительной влажностью до 100% в установках разделения воздуха.
Особенностью компоновки компрессорной установки является бесподвальное исполнение с расположением холодильников I, II, III ступеней над компрессором в специальной опоре. Компрессор – горизонтальный, четырехрядный, четырехступенчатый, с взаимно противоположным движением поршней.
Цилиндры I, II, III ступеней двойного действия, литые из чугуна, с водяными рубашками. Цилиндр 4-й ступени – одинарного действия, литой из высокопрочного чугуна.
Система смазки механизма движения – циркуляционная под давлением от шестеренчатого насоса. Смазка цилиндров и сальников от многоплунжерного насоса.
Охлаждение компрессора 4М10-40/70 – водяное параллельно-последовательное с открытым сливом.
Система автоматизации 4М10-40/70 обеспечивает дистанционный пуск и остановку компрессора, блокировку и сигнализацию.

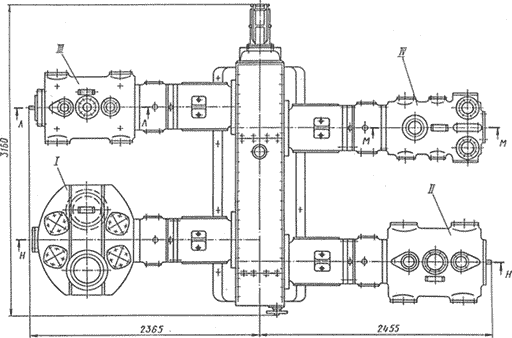

Внешний вид компрессора 4М10-40/70
| Вид сверху: Условные обозначения:
Вид спереди: Условные обозначения:
|
Шатун на компрессор 4М10-40/70 Чертеж шатуна Пояснения к чертежу: Вкладыш, вкладыш (первый ремонтный размер), вкладыш (второй ремонтный размер) Втулка Шатунный болт Гайка шатунного болта...
