Шатун на компрессор 4М10-40/70

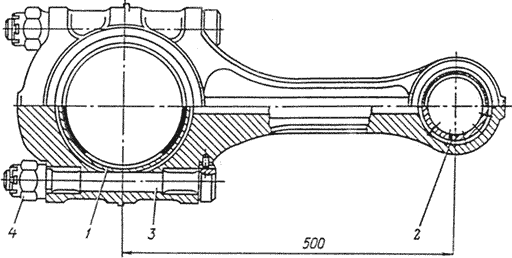

Чертеж шатуна
| Пояснения к чертежу:
|
Запасные части шатуна компрессора 4М10-40/70
| Обозначение | Наименование | Количество на одну сборочную единицу | Материал | Масса, кг |
| 1 | 2 | 3 | 4 | 5 |
| Н265-2-3 | Вкладыш | 2 | Разный | 1,38 |
| Н265-2-4 | Втулка | 1 | Бронза, ОСЦ-5-5-5 ГОСТ 613-65 | 1,62 |
| Н265-2-5 | Шатунный болт | 2 | Сталь 40ХН2МА, ГОСТ 4543-71 | 1,95 |
| Н265-2-6 | Гайка шатунного болта | 2 | Сталь 40, ГОСТ 1050-70 | 0,45 |
| Н265-2-3Р1 | Вкладыш (первый ремонтный размер) | 2 | Разный | 1,38 |
| Н265-2-3Р2 | Вкладыш (второй ремонтный размер) | 2 | Разный | 1,38 |
Все запасные части шатуна компрессора 4М10-40/70 являются взаимозаменяемыми во всех модификациях компрессоров.
Вкладыш шатуна Н265-2-3 на компрессор 4М10-40/70 Вкладыш Н265-2-3 является запасной частью шатуна компрессоров производства «Пензкомпрессормаш» таких как 4М10-40/70, 2ВМ10-50/8, 4ВМ10-100/8 и т.п....
ЧП «Современные технологии LTD»
Компрессор 4М10-40/70 Компрессор 4М10-40/70 предназначен для сжатия атмосферного воздуха с относительной влажностью до 100% в установках разделения воздуха. Особенностью компоновки компрессорной...
ЧП «Современные технологии LTD»

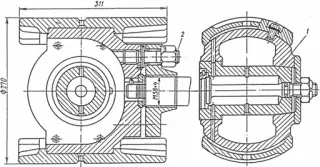

Крейцкопф на компрессор 4М10-40/70 Чертеж крейцкопфа Пояснения к чертежу: Палец Шпилька Запасные части крейцкопфа компрессора 4М10-40/70 Обозначение Наименование Количество на одну...
