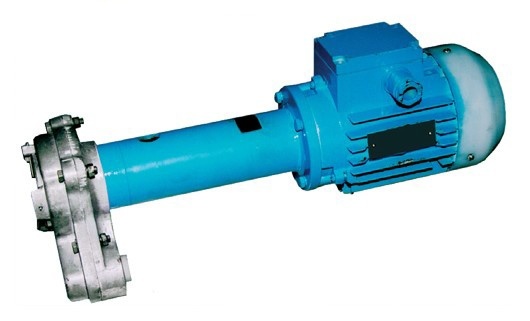

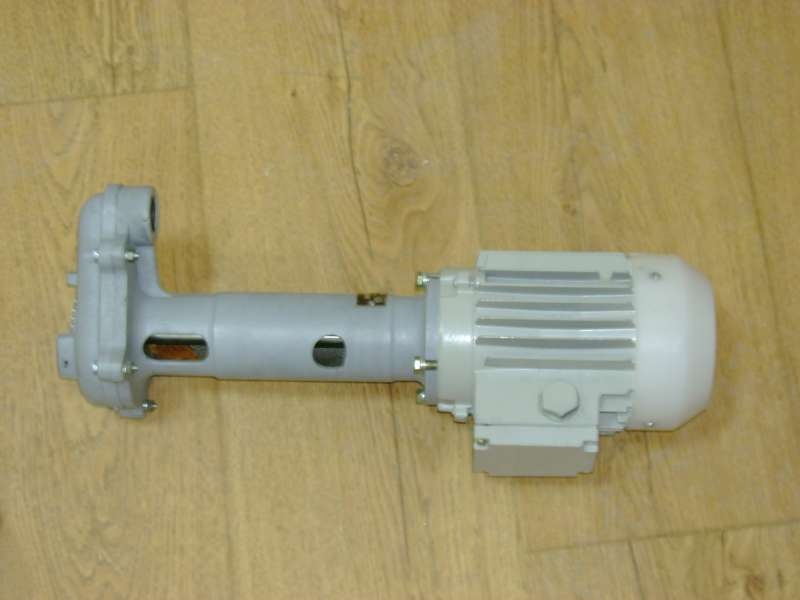

Большинство станков для металлообработки (токарные, фрезерные, расточные, шлифовальные) предполагают подачу охлаждающей жидкости (эмульсии) в рабочую зону. Для этого устанавливается насос-помпа для подачи СОЖ типа П-25М, П-50М, П-100М. Благодаря насосному оборудованию, уменьшается температура в зоне обработки детали, повышается класс ее чистоты.
Устройство и особенности
Вертикальный центробежный насос (тип П-М) с погружным рабочим органом состоит:
- из электродвигателя;
- основания;
- стойки;
- крыльчатки;
- сетки;
- крышки.
Предназначен как для смазочно-охлаждающей жидкости, так и для минеральных масел, используемых в металлорежущих станках для охлаждения инструмента.
Степень загрязненности подаваемой рабочей среды — до 5 г-л. Кинематическая вязкость допускается не более 90 мм2/с при t среды от +10 до +50°С и температуре воздуха от +1 до +40°С. Не разрешается в качестве рабочей среды применять воду либо другую охлаждающую жидкость, способствующую развитию коррозионных процессов. Направление вращения — вправо (со стороны электрического двигателя). Технические параметры изоляции обмоток соответствуют требованиям ГОСТ 183-74.
Насос П-100М, П-125М и П-200М погружается на глубину 50-200 мм. Агрегаты типа П-25М10, П-25М, П-50М погружаются на глубину 80-200 мм. Точную цену насоса для СОЖ можно узнать у специалистов торгового дома «Гидропроект», указанному на сайте.
Технические параметры
Наименование | Производи
тельность,
л/мин | Давление, МПа | Мощность двигателя, кВт | Вес, кг |
П-25М | 25 | 0,04 | 0,12 | 5,9 |
П-32М | 32 | 0,04 | 0,18 | 5,9 |
П-50М | 50 | 0,04 | 0,25 | 5,9 |
П-100М | 100 | 0,063 | 0,75 | 20 |
П-125М | 125 | 0,063 | 0,75 | 20 |
П-200М | 200 | 0,08 | 1,1 | 20 |
Схематическое изображение насоса
1 - электродвигатель; 2 – стойка; 3 – основание; 4 – крыльчатка; 5 – крышка; 6 - сетка |  |

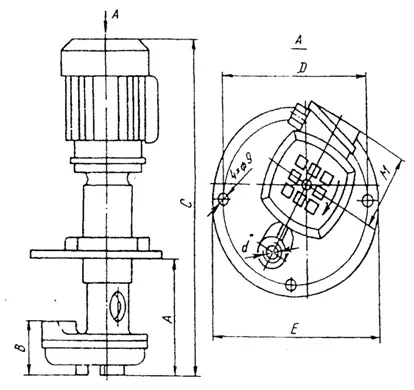

Габаритные и присоединительные размеры насоса
Модель насоса | Размеры в мм |
А | В | С | D | d (труб.) | M | E |
П-25М | 80-200 | 62 | 400 | Ø 160 | G1/2 - A | 92 | Ø 180 |
П-32М |
П-50М | 417 | G3/4 - A
| 96 |
П-100М | 100-300 | 70 | 580 | Ø 230 | G1 - A G1/4 - A | 130 | Ø 255 |
П-200М |
Торговый дом «Гидропроект» предлагает купить качественный насос-помпу, предназначенный для подачи СОЖ как отечественного образца, так и модели импортного производства. Все, представленные варианты отличаются качеством и надежностью. Импортные модели насосов для подачи СОЖ П-25, П-100, П-50, П-25 имеют взрывозащищенный корпус, а также основание в виде фланца, которое для отечественных насосных установок приобретается отдельно.
Оформить заказ можно по телефону, или заполнить онлайн-форму на сайте. Подробнее об импортных помпах для СОЖ
