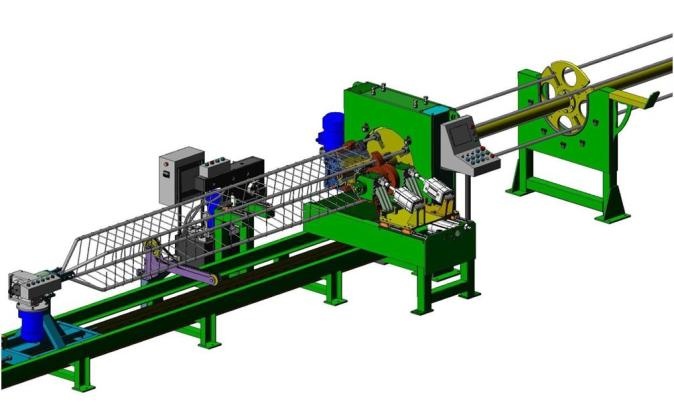

Сваенавивочная машина МСН-2

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

1. Сечение каркасов сваи (тип "квадрат" см. рис. 1), мм 300, 350, 400

2. Максимальная длина каркаса сваи, мм 16 000 (По тех.заданию)

3. Диаметр навиваемой проволоки (Вр-I, A-I), мм 5 – 6

4. Диаметр продольных стержней (А-III), мм 10 – 25

5. Шаг навиваемой проволоки, мм 100, 200

6. Число заходов навиваемой спирали 1

7. Время сварки 12 метрового каркаса (машинное время)

- диаметр арматурных стержней 10 – 16 мм, мин   6

- диаметр арматурных стержней 18 – 25 мм, мин  10

8. Скорость рабочего хода каретки:

- при шаге навиваемой проволоки 100 мм, м/мин 1,25

- при шаге навиваемой проволоки 200 мм, м/мин 2,5

9. Скорость холостого хода каретки, м/мин 24

10. Частота вращения кондуктора, об/мин 8,0

11. Напряжение питающей сети, В 380

12. Мощность установленных электроприводов, кВт 10,6

13. Мощность сварочного трансформатора, кВт 80

14. Количество ступеней регулирования. 8

15. Расчетное давление сжатого воздуха, МПа 0,6

16. Расчетное давление воды, Мпа 0,2 - 0,3

17. Наибольший расход охлаждающей воды, м³/ч 0,5

18. Габаритные размеры машины, мм

- длина 33 000

- ширина (максимальная) 4 000

- высота (с учётом токоподводов) 2 000

19. Масса, кг 5 500
