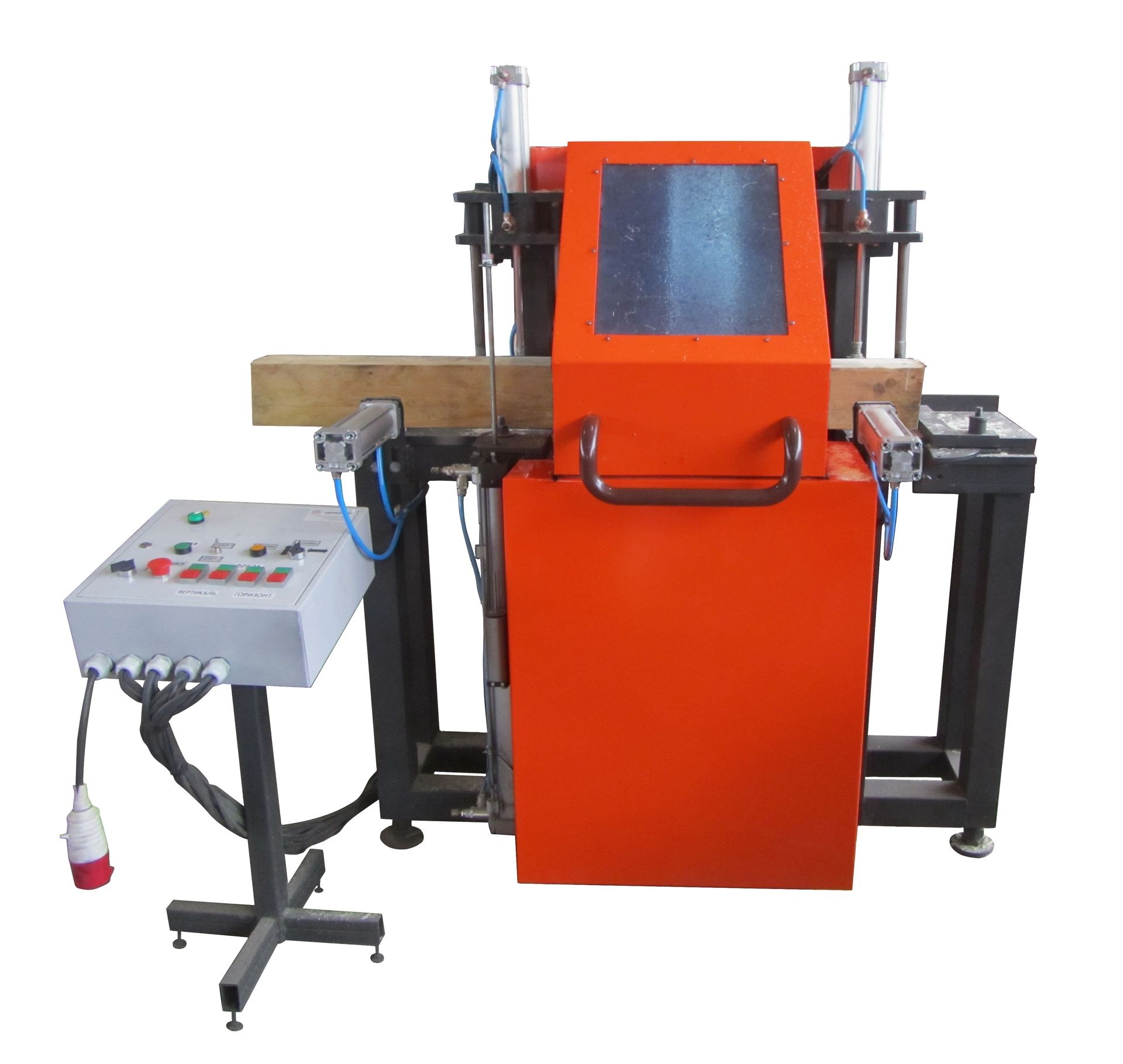

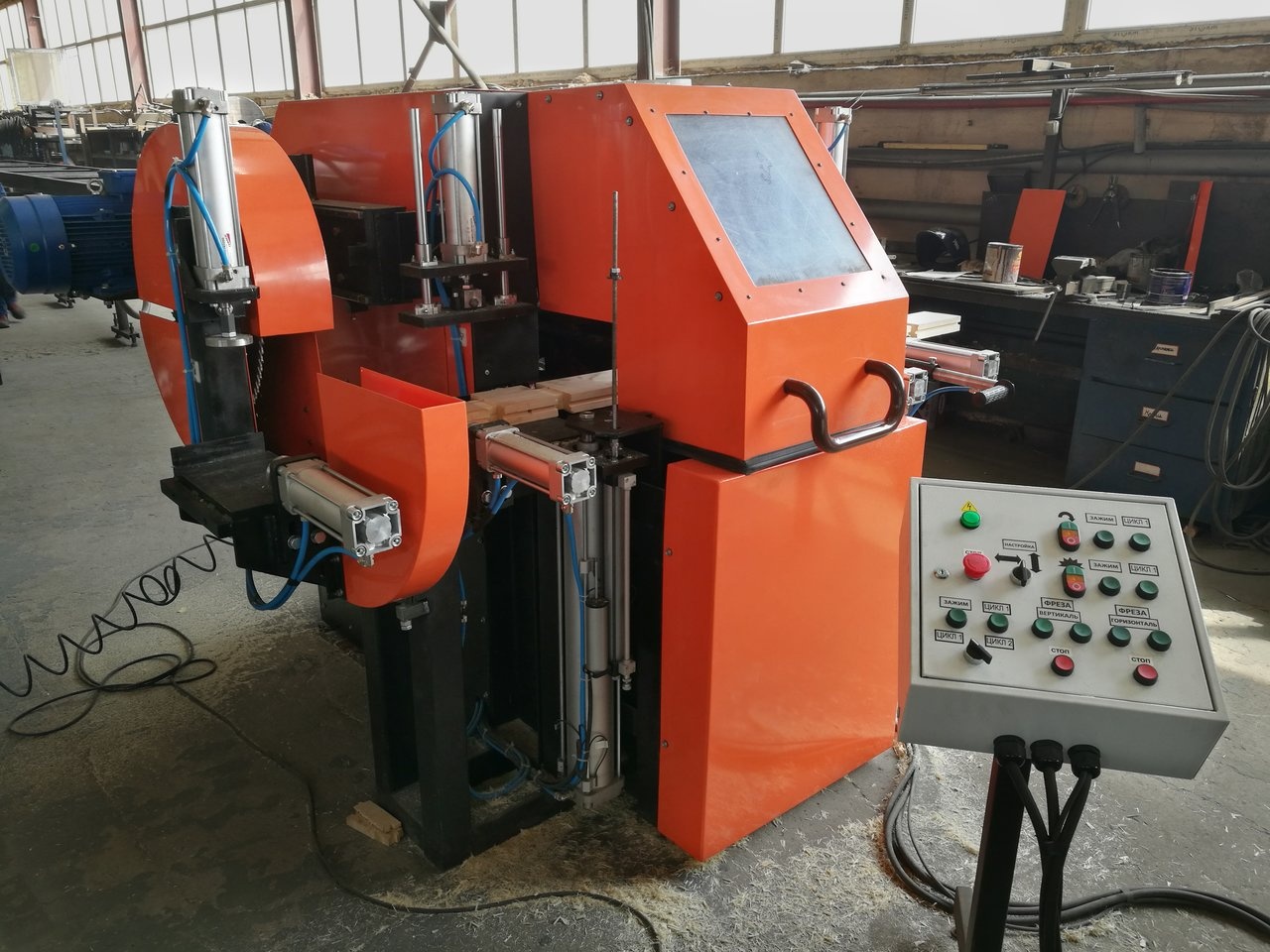

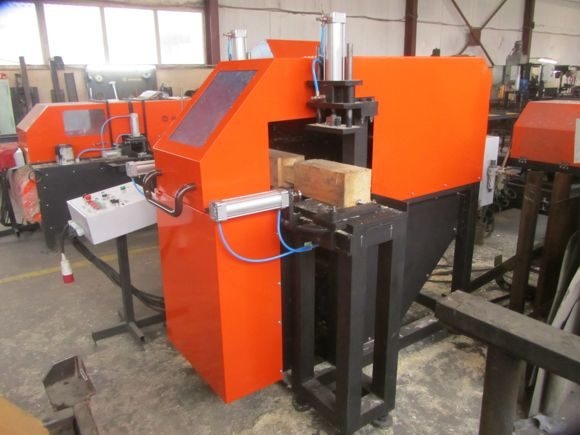

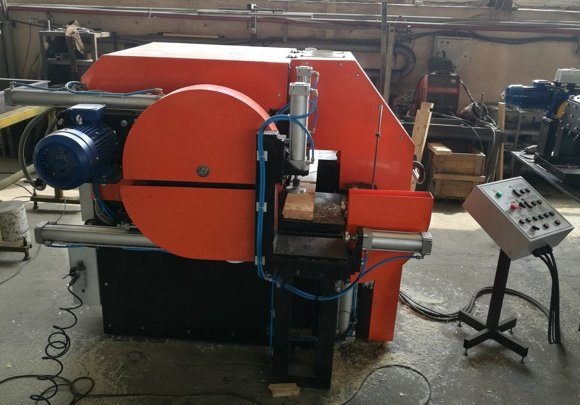

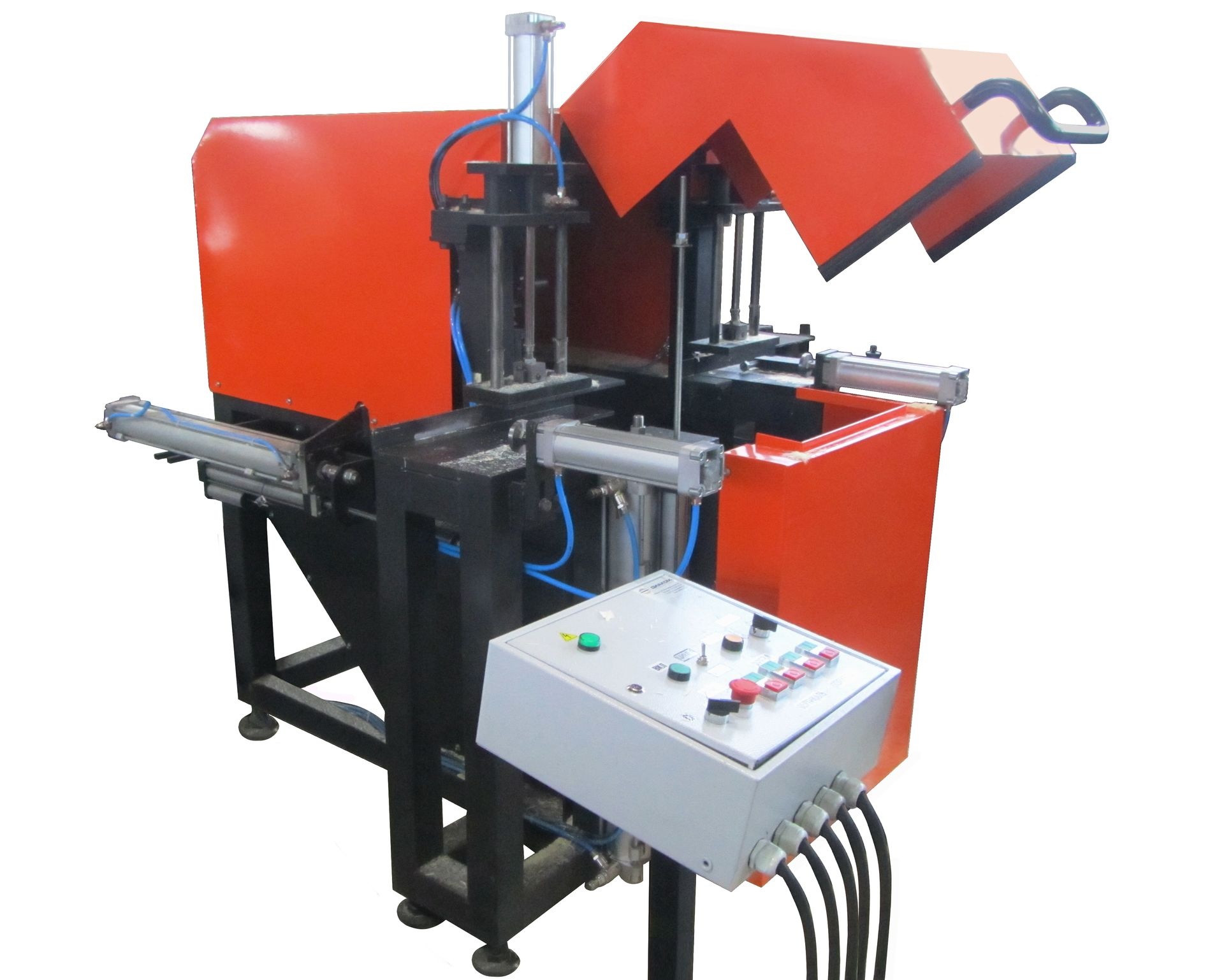

Чашкорезный станок для бруса ЧС-4Б "Форестер 2.0

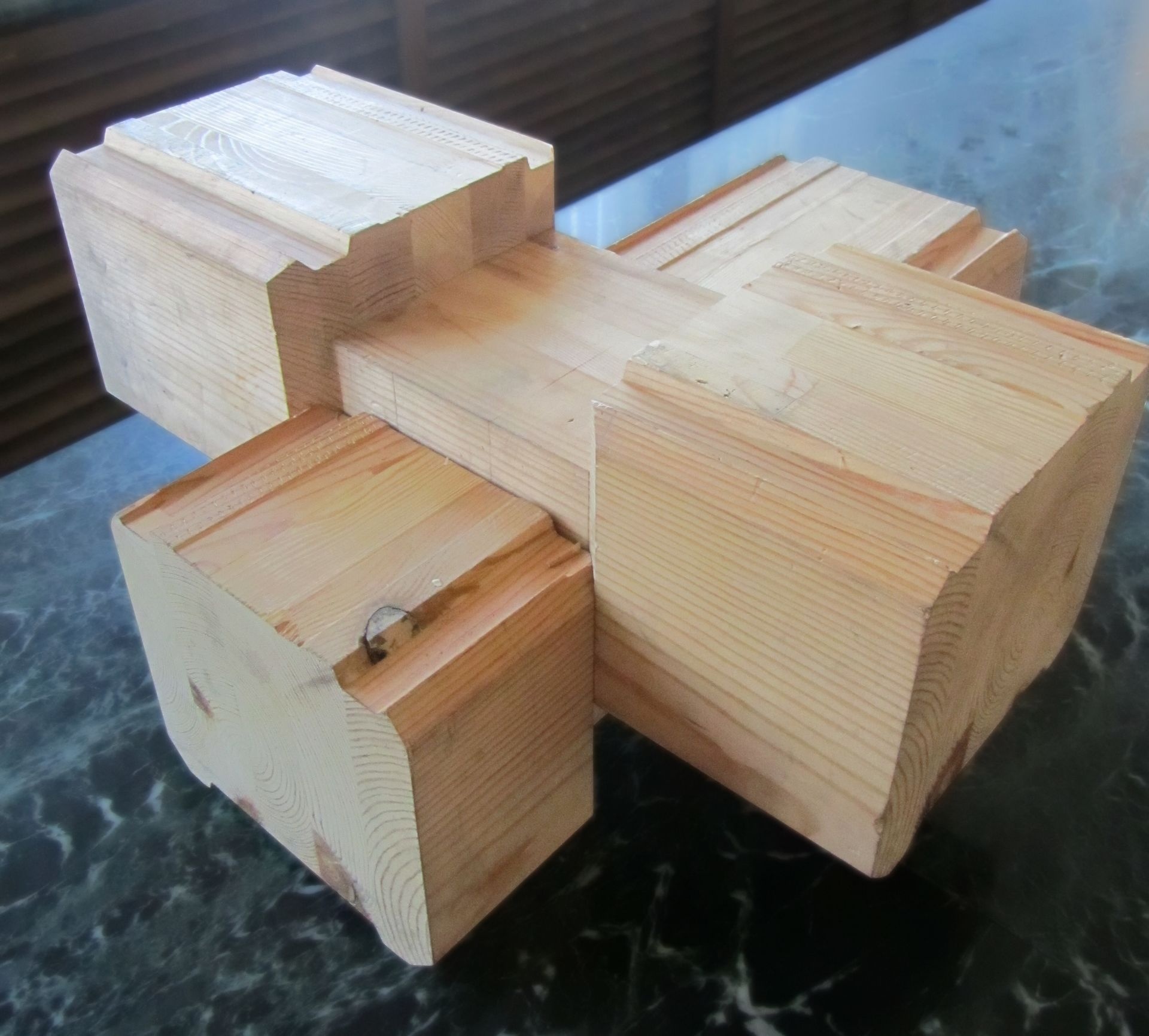

Новая модель чашкорезного станка ЧС-4Б «ФОРЕСТЕР 2.0» предназначена для изготовления непродуваемых четырехсторонних ветровых замков в стеновом брусе и двойном брусе. Станок может использоваться как при единичном и мелкосерийном производстве, так и в  поточных производственных комплексах по изготовлению домокомплектов домов из профилированного, двойного и клееного бруса.

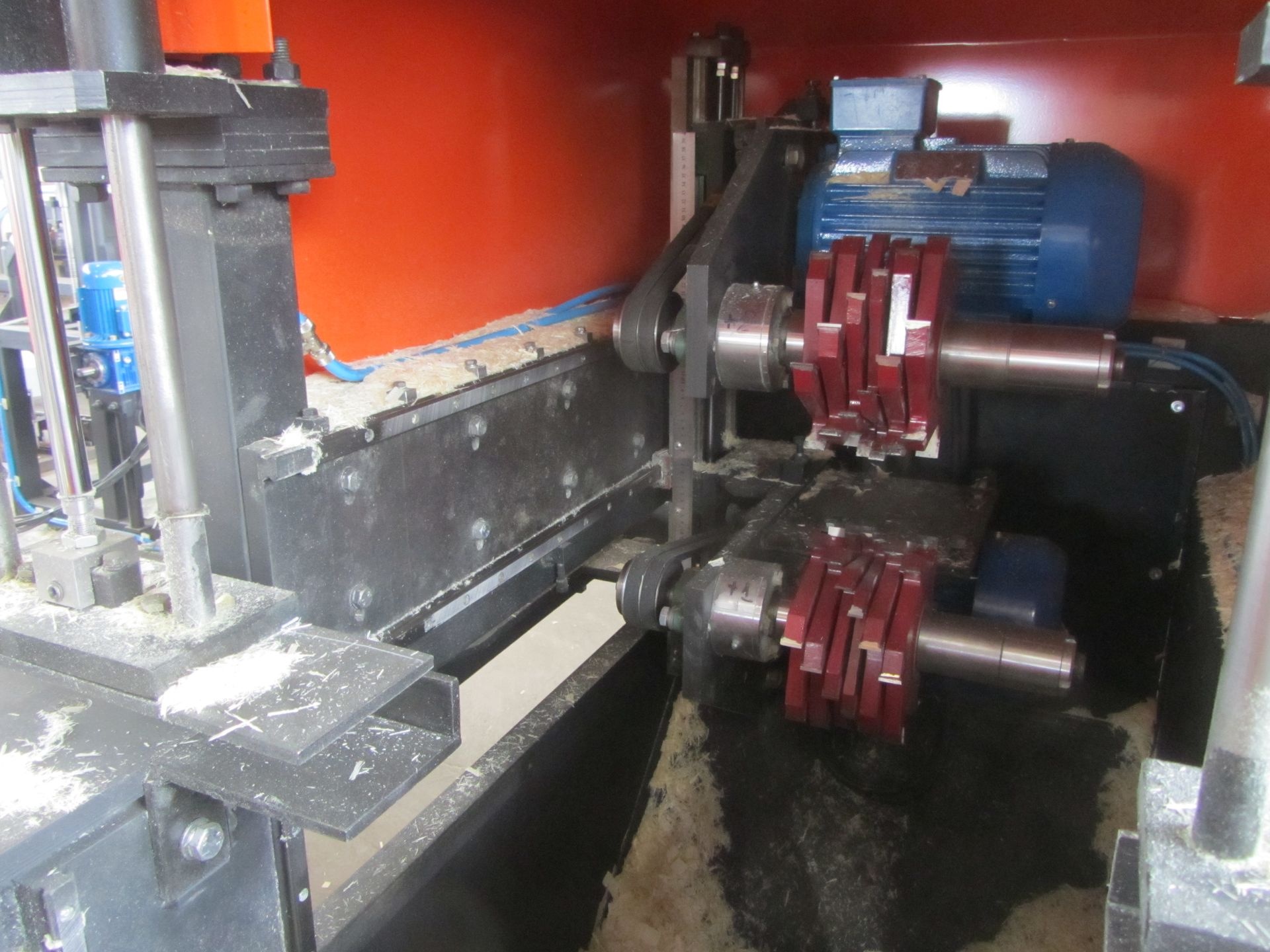

Брус подается в рабочую зону станка по рольгангам до упора и фиксируется 4-х точечным пневматическим прижимом. Выборка пазов с 4-х сторон осуществляется фрезерными узлами, которые перемещаются с помощью пневмопривода. Весь цикл нарезания чашки в брусе происходит за 20-30 секунд, что позволяет выполнить внушительный объем работ за смену.

Благодаря полностью переработанной конструкции чашкорезного станка, в него внесен ряд существенных изменений, повышающих скорость и качество обработки, а также удобство эксплуатации.

Основные отличительные преимущества чашкореза для бруса ЧС-4Б «ФОРЕСТЕР 2.0»:

• быстрая переналадка и настройка станка благодаря консольному креплению фрез;
• массивная сварная станина;
• возможность выполнения операций по нарезке чаши в автоматическом режиме одним нажатием кнопки оператором;
• закрытая конструкция станка обеспечивает большую безопасность и возможность удаления стружки с помощью системы аспирации;
• применение линейных направляющих HIWIN обеспечивает высокую точность обработки;
• за счет использования пневмооборудования Camozzi снижено время на обработку заготовки.

При дополнительной комплектации станок исполняет функции сверления отверстий под нагели и торцевания бруса.

Габаритные размеры (ДхШхВ)

2100х1600х1800 м

Масса

1200 кг

Объем для транспортировки (ориентировочно)

6.0 м.куб.

Максимальное сечение заготовки

200х250 мм

Минимальное сечение заготовки

30х130 мм

Мощность основных двигателей

4х5,5 кВт

Длина обрабатываемого бруса

от 500 мм

Частота вращения фрезы

4500
