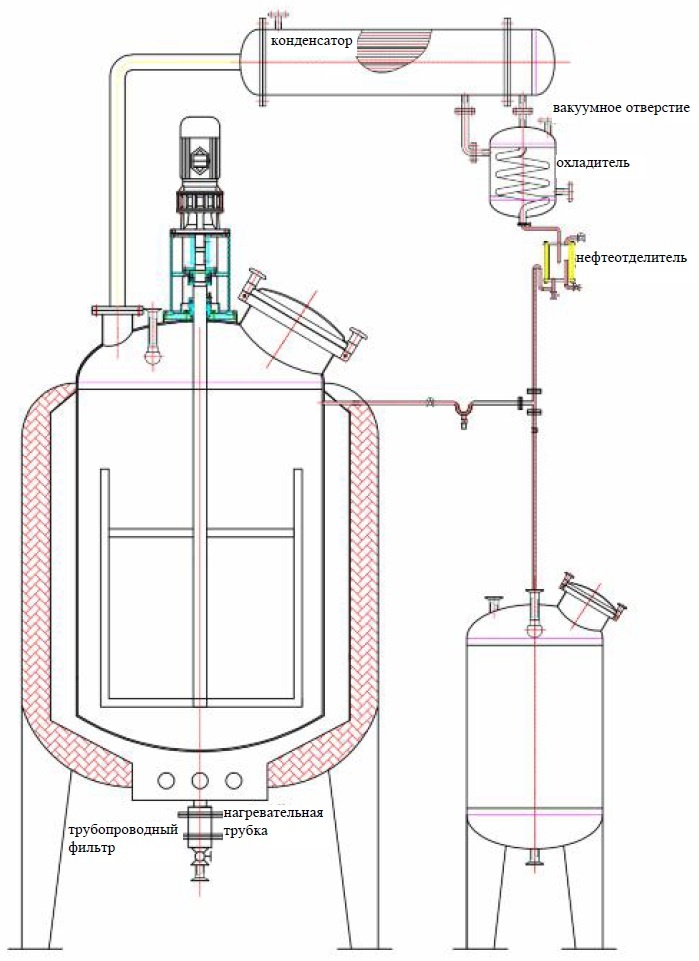

Вакуумная сушилка NX-1500

1. Сосуд

1. Привариваемое днище и баллон; стандартная рубашка; изоляция из силиката алюминия, толщина 50 мм, регулируемые опоры, отверстие для выпуска материала находится на высоте 500 мм от уровня земли; шаровой кран

2. 1500 л

3. Материалы: детали, которые соприкасаются со средой: нерж. сталь SS304; рубашка: нерж. сталь SS304; изоляция: нерж. сталь SS304

4. Толщина стенки: внутренняя футеровка: δ=6; рубашка: δ=4; изоляция: δ=2

5. Рабочее давление: внутренняя футеровка: -0,098; рубашка: -0,1-0,2 МПа

6. Рабочая температура: внутренняя футеровка: 100°C; рубашка: 110°C

7. Электрообогрев: 8 кВт*3=24 кВт, с распределительной коробкой и термоконтролем

8. Шероховатость поверхности: все сварные швы на внутренней поверхности подлежат полировке, обеспечивая плавный переход. Шероховатость внутренней поверхности Ra ≤ 0,4 мкм (механическая полировка), наружная поверхность крышки и днища полируется до зеркального блеска, баллон – матовый.

2. Конфигурация сосуда

1. Освещение для смотрового отверстия: DN80, питание 12 В, автоматическая задержка; основание из нерж. стали SS304

2. Моющая головка: φ32, материал: нерж. сталь SS304

3. Термометр: 0-150° C

4. Вакуумметр: -0,098 МПа

5. Вакуумный насос: мощность: 1,1 кВт

6. Система перемешивания: механическое перемешивание, скорость 520 рад; мощность двигателя 1,5 кВт, лопастная мешалка рамного типа

7. Механическое уплотнение: одностороннее уплотнение (сухая фрезеровка)

3. Конденсационное устройство

Трубчатый конденсатор: 2,5 м2                    , диаметр сосуда φ219*1200

4. Сосуд для водного раствора

Объем 600 л, конструкция с крышкой и днищем, смотровое отверстие со стеклянной мерной трубкой, водомасляный сепаратор, возвратное отверстие, выпускное отверстие с шаровым краном
