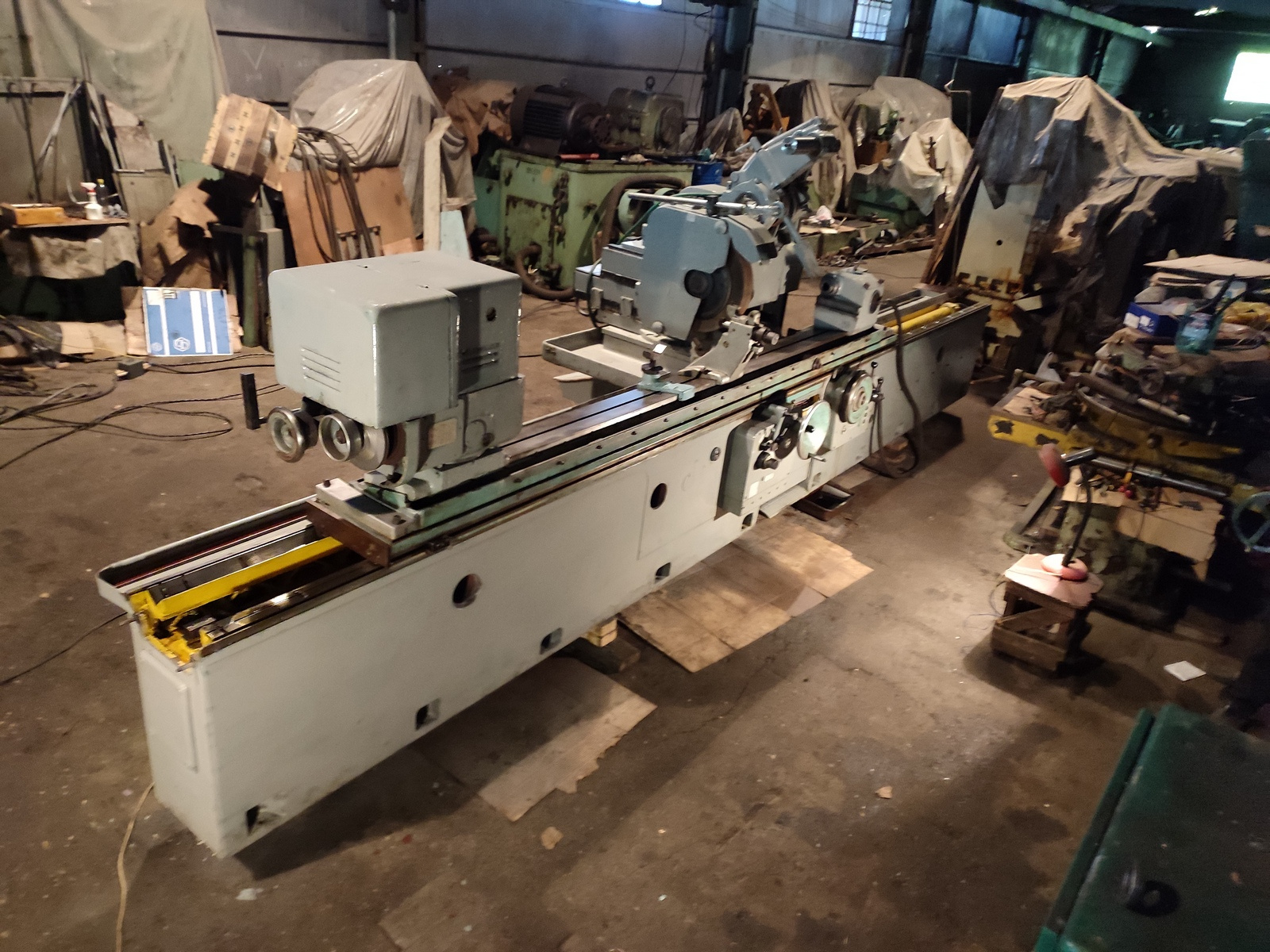

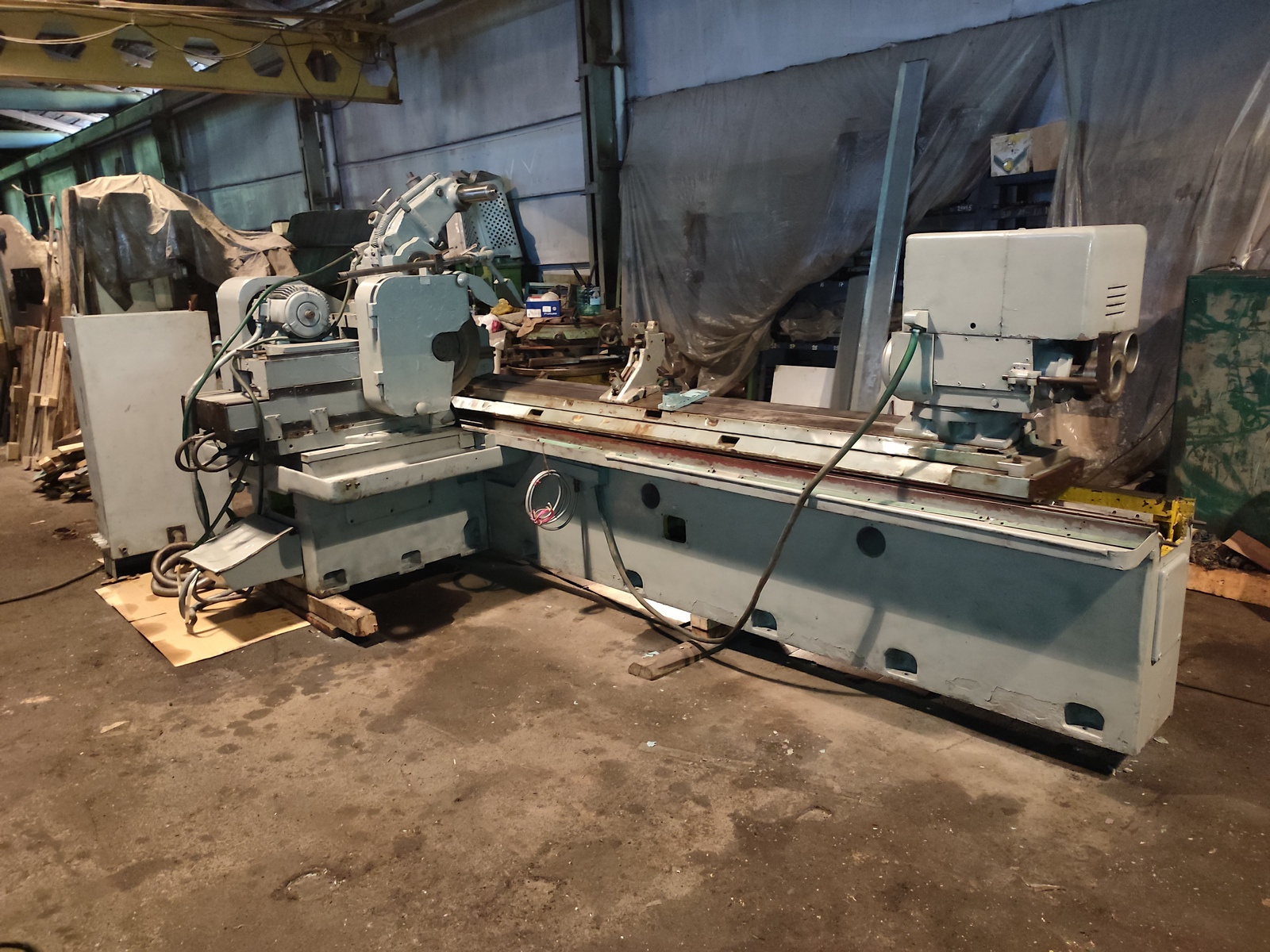

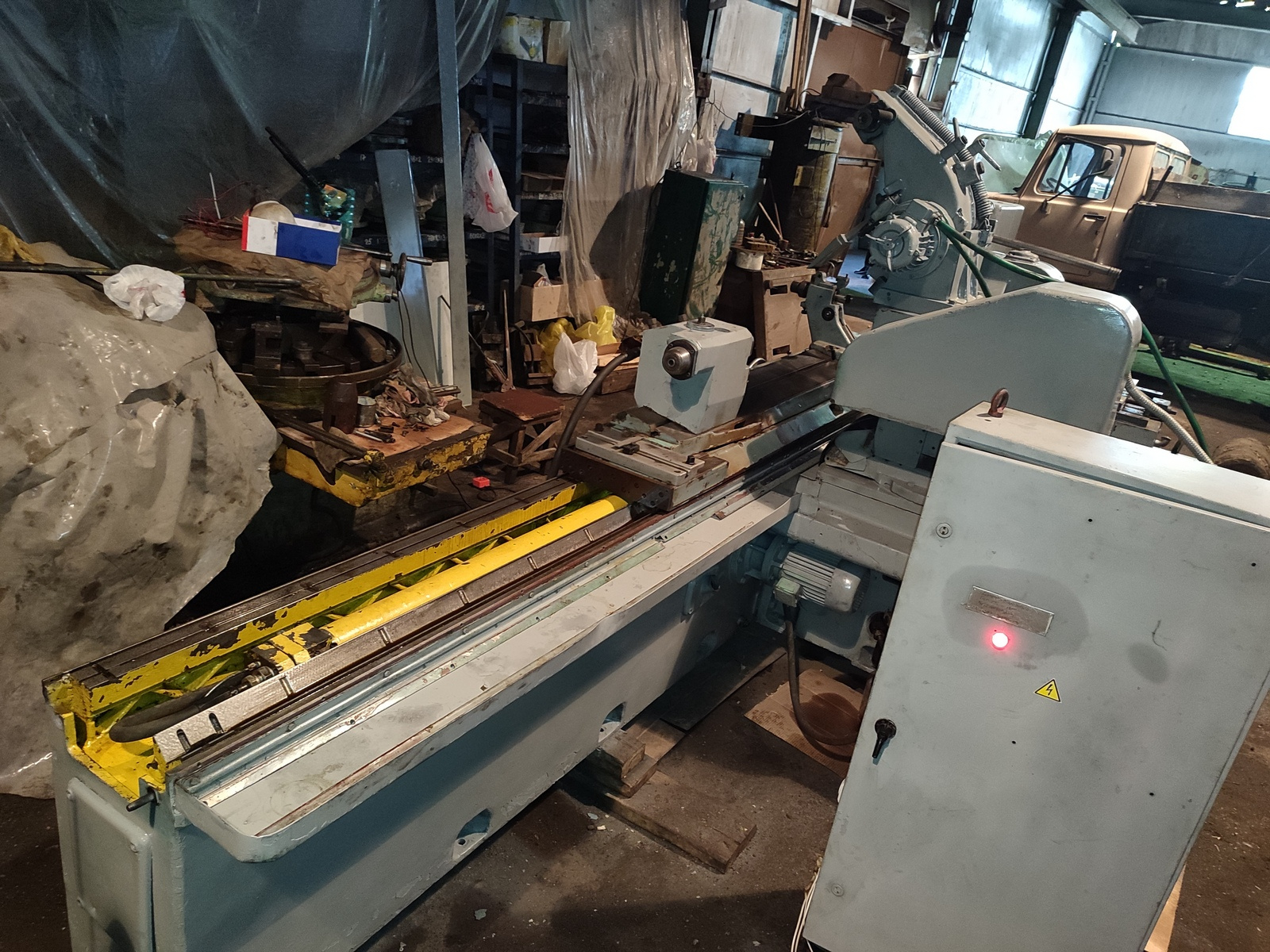

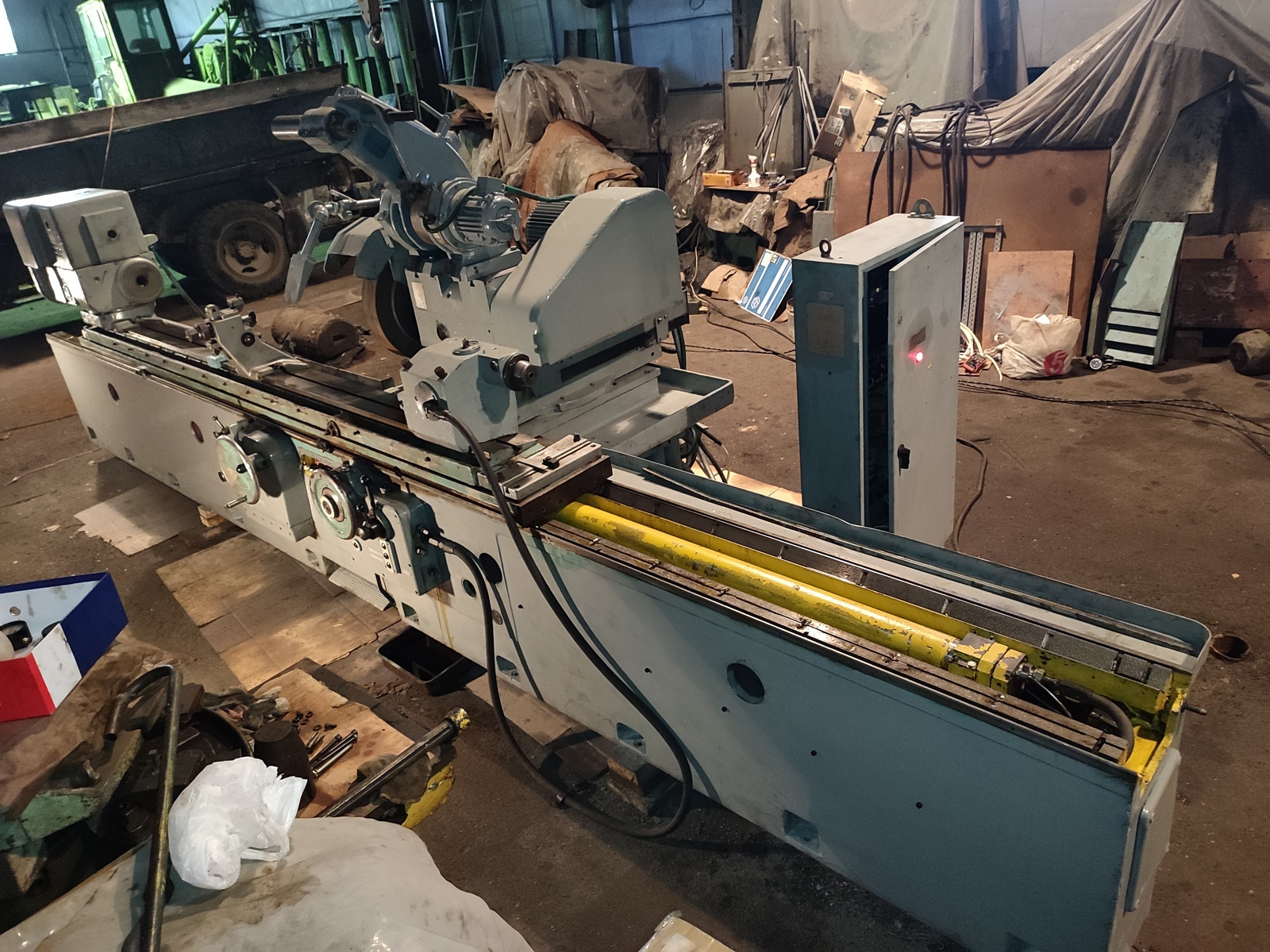

Cтанок круглошлифовальный RU-450 предназначен для наружного и внутреннего шлифования абразивным и алмазным кругом цилиндрических и конических поверхностей тел вращения деталей изготовленных из различных материалов, где требуется получение размеров высокой точности с минимальными шероховатостями поверхностей готовых изделий.
Завод-изготовитель - GPM Titan, Румыния
Год выпуска - 1989
Состояние и комплектация
Состояние: механическая часть в хорошем состоянии, без эксплуатации.
Комплектация: есть документация.
Аналогичное оборудование
- круглошлифовальный станок М 1350
- круглошлифовальный станок МЕ 1350
- круглошлифовальный станок М 1450
- круглошлифовальный станок М 1450С
| Шлифовальный круг | |
| Наружный диаметр, мм | 400-460 | 460-525 | 525-600 |
| Диаметр отверстия, мм | 305 |
| Нормальная ширина простого круга, мм | 100 |
| Макс. ширина простого круга, мм | 160 |
| Макс. ширина составного круга | 200 |
| Вращение шлифовального круга (в соответствии с диаметрами), об/мин | 1370 | 1200 | 1050 |
| Шлифуемая деталь | |
| Макс. диаметр, мм | 450 |
| Макс. длина детали (длина шлифовки), мм | 2500 |
| Макс. вес детали между центрами, кгс | 500 |
| Вращение детали (6 ступеней), об/мин | 12,5-250 |
| Стол | |
| Расстояние между центрами, мм | 2500 |
| Поворот стола на различные расстояния между центрами, град. | 5 |
| Регулируемая бесступенчатая скорость стола, м/мин | 0,05-6 |
| Минимальный ход при гидравлическом перемещении стола, мм | 2 |
| Салазки шлифовального круга | |
| Быстрой ход салазкой, мм | 115 |
| Макс. ход механической поперечной подачи (по отношению к диаметру детали), мм | 2 |
| Величина одного деления градуированного барабана поперечной подачи (по отношению к диаметру детали), мм | 0,010 |
| Величина поперечной подачи при использовании привода путем поворота на один зуб (по отношению к диаметру детали), мм | 0,005 |
| Величина подачи в случае использования микрометрического ограничителя (по отношению к диаметру детали), мм | 0,001 |
| Внутренняя шлифовка | |
| Макс. длина шлифовки для различного расстояния между центрами, мм | 530 |
| Размеры шпиндельного гнезда в плече для внутренней шлифовки (диаметр х длина), мм | 80 х 160 |
| Двигатели | |
| Для привода шлифовального круга, кВт | 7,5 |
| Для привода детали, кВт | 0,8 |
| Для привода смазочного насоса, кВт | 1,5 |
| Для привода охлаждающего насоса, кВт | 0,55 |
| Для привода шпинделя внутренней шлифовки, кВт | 1,5 |
| Полная установленная мощность, кВт | 11,85 |
| Вес | |
| Вес нетто станка с различными расстояниями между центрами (с нормальными принадлежностями), кгс | 9350 |
| Габаритные размеры | |
| Длина, мм | 6164 |
| Габарит функционирования, мм | 7218 |
| Ширина, мм | 2055 |
| Высота, мм | 1700 |
| Высота центров (от торца верхнего стола), мм | 225 |
