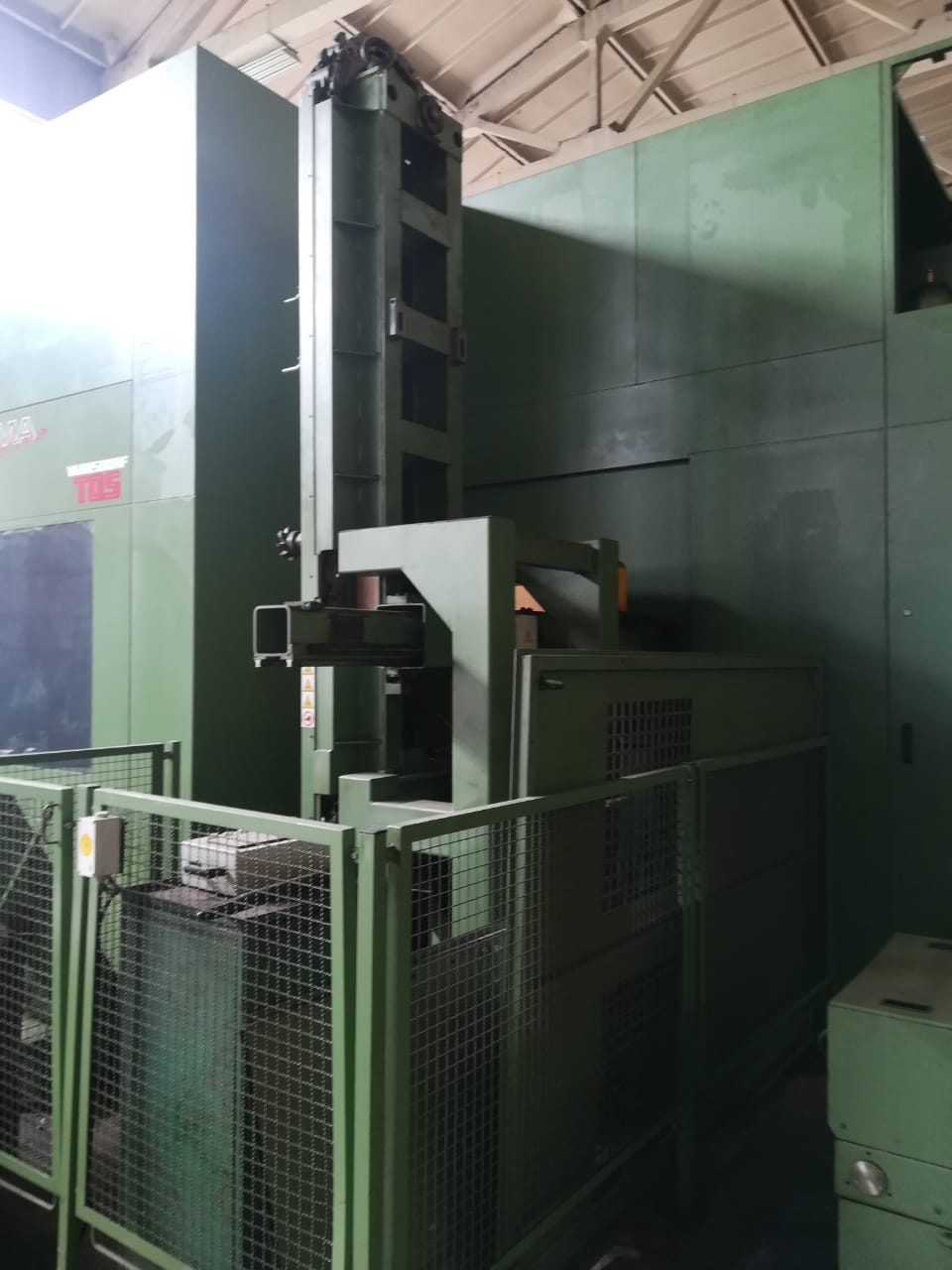

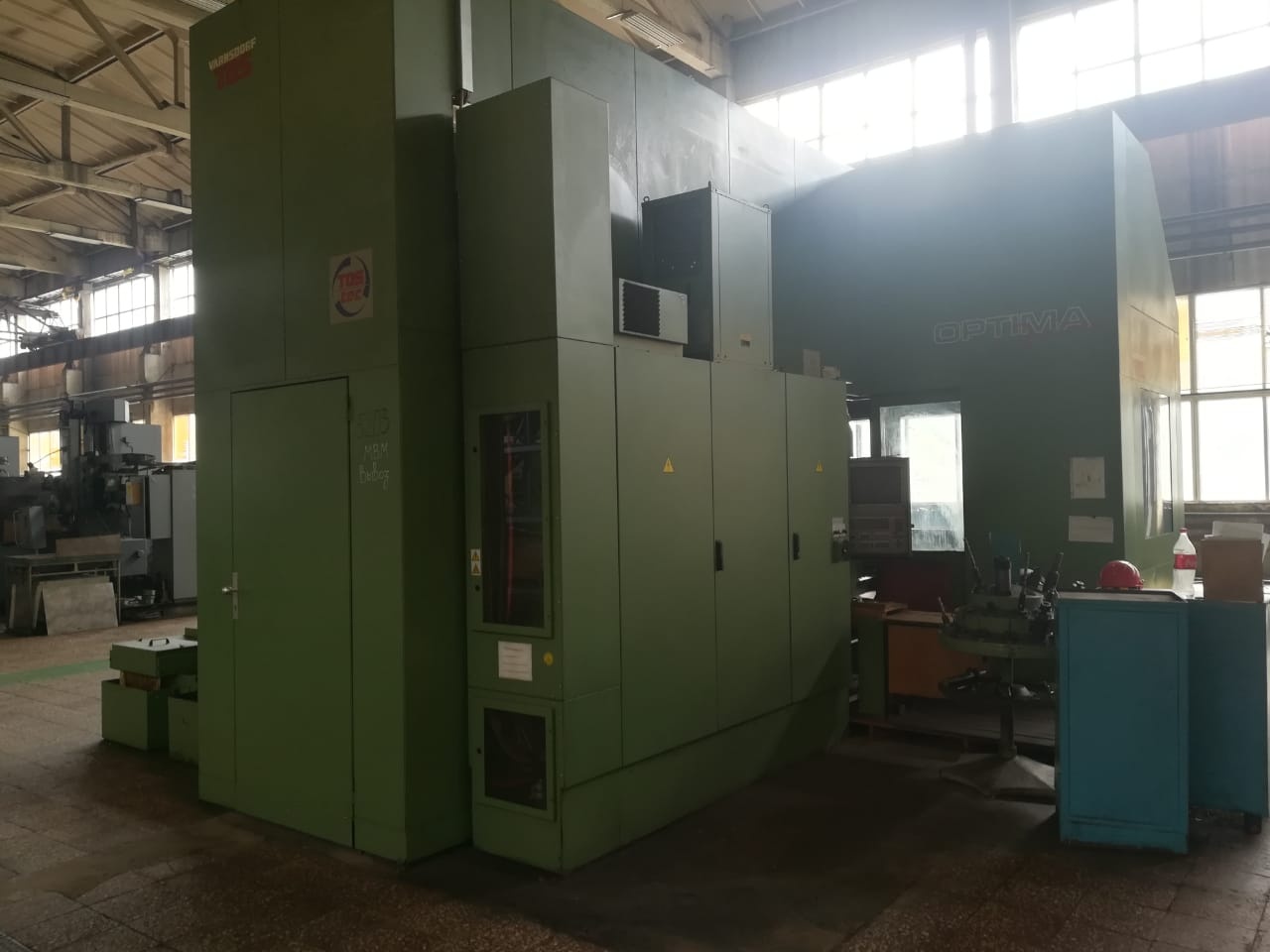

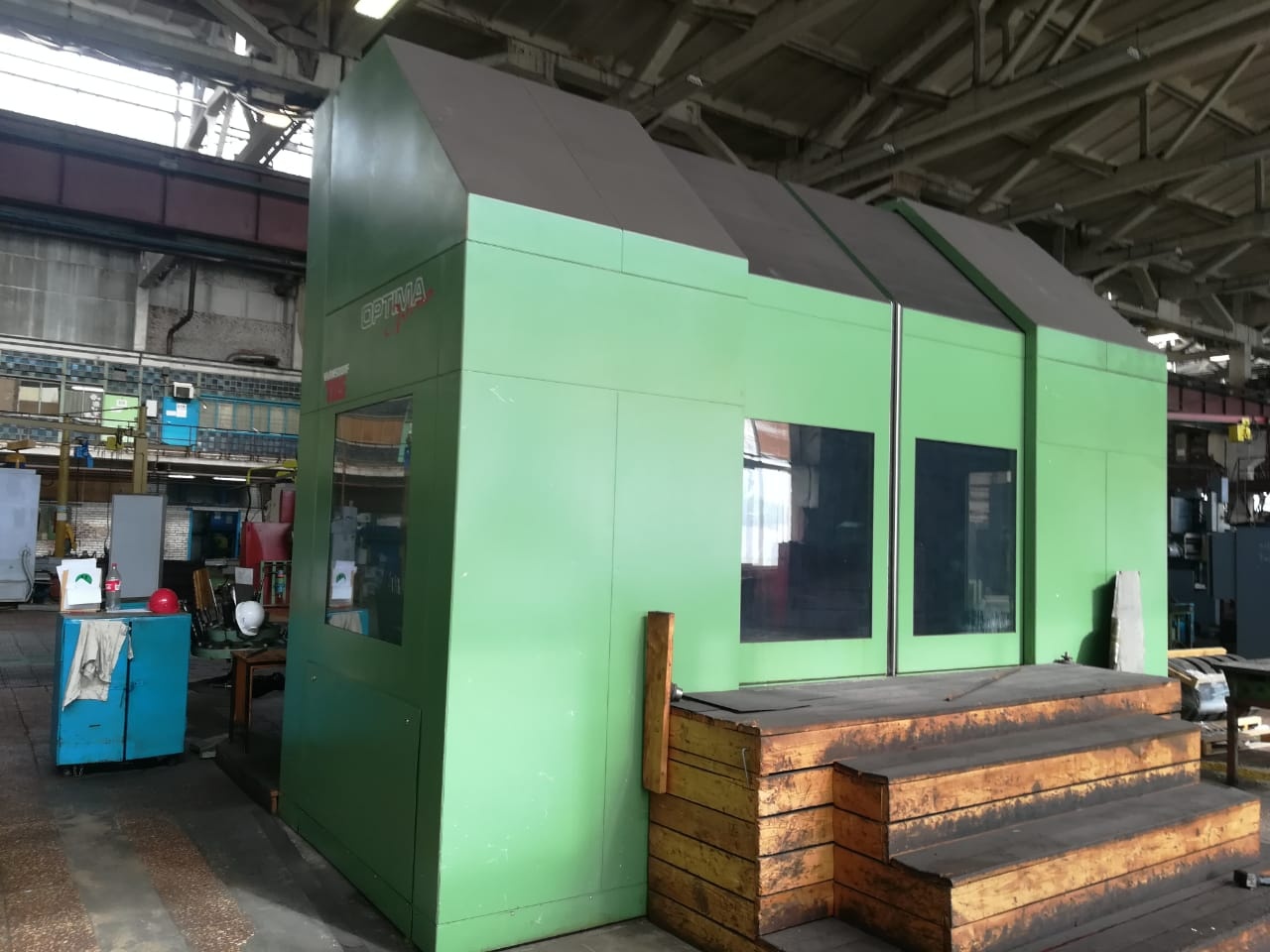

Горизонтальный обрабатывающий центр TOStec OPTIMA

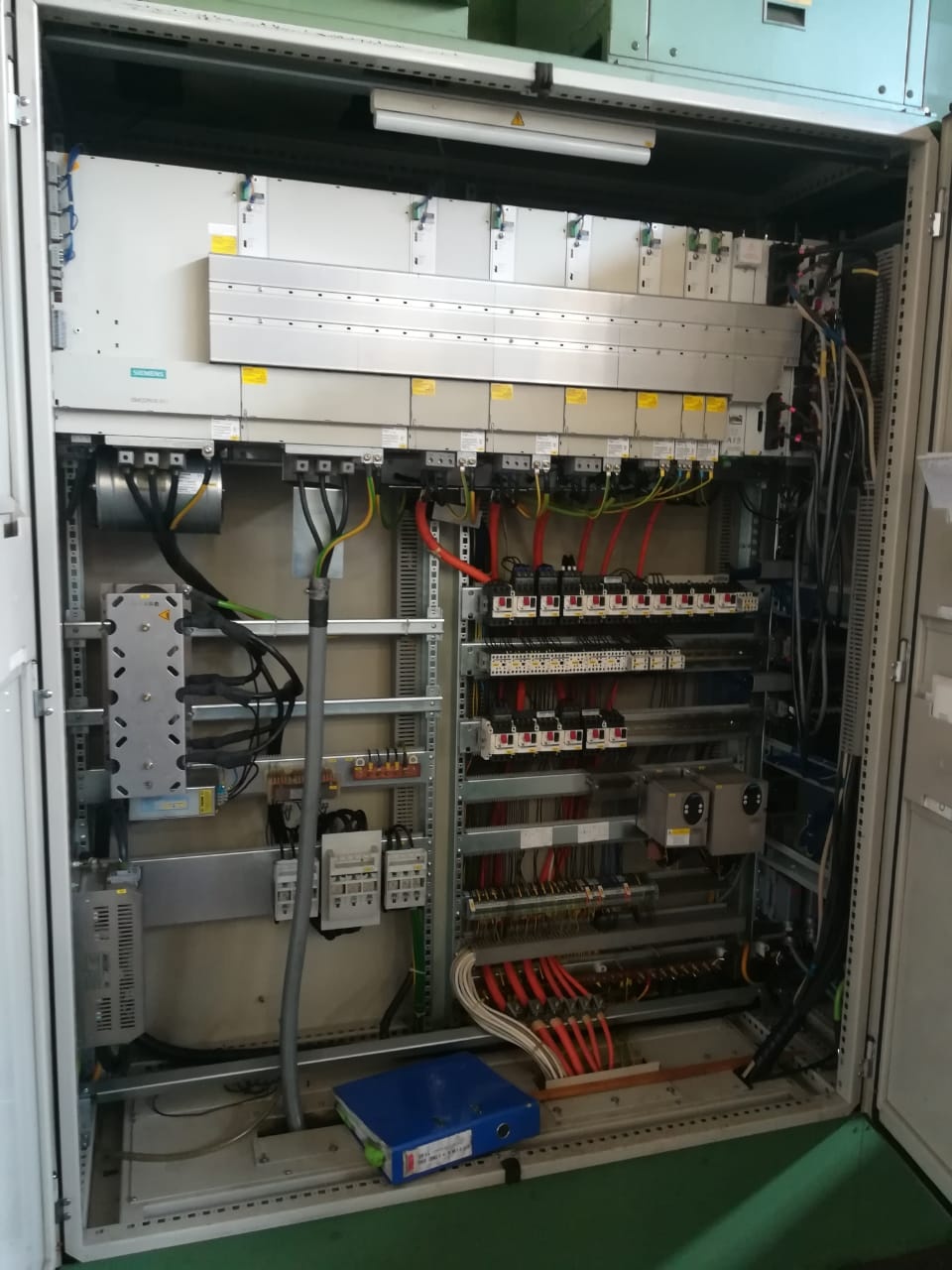

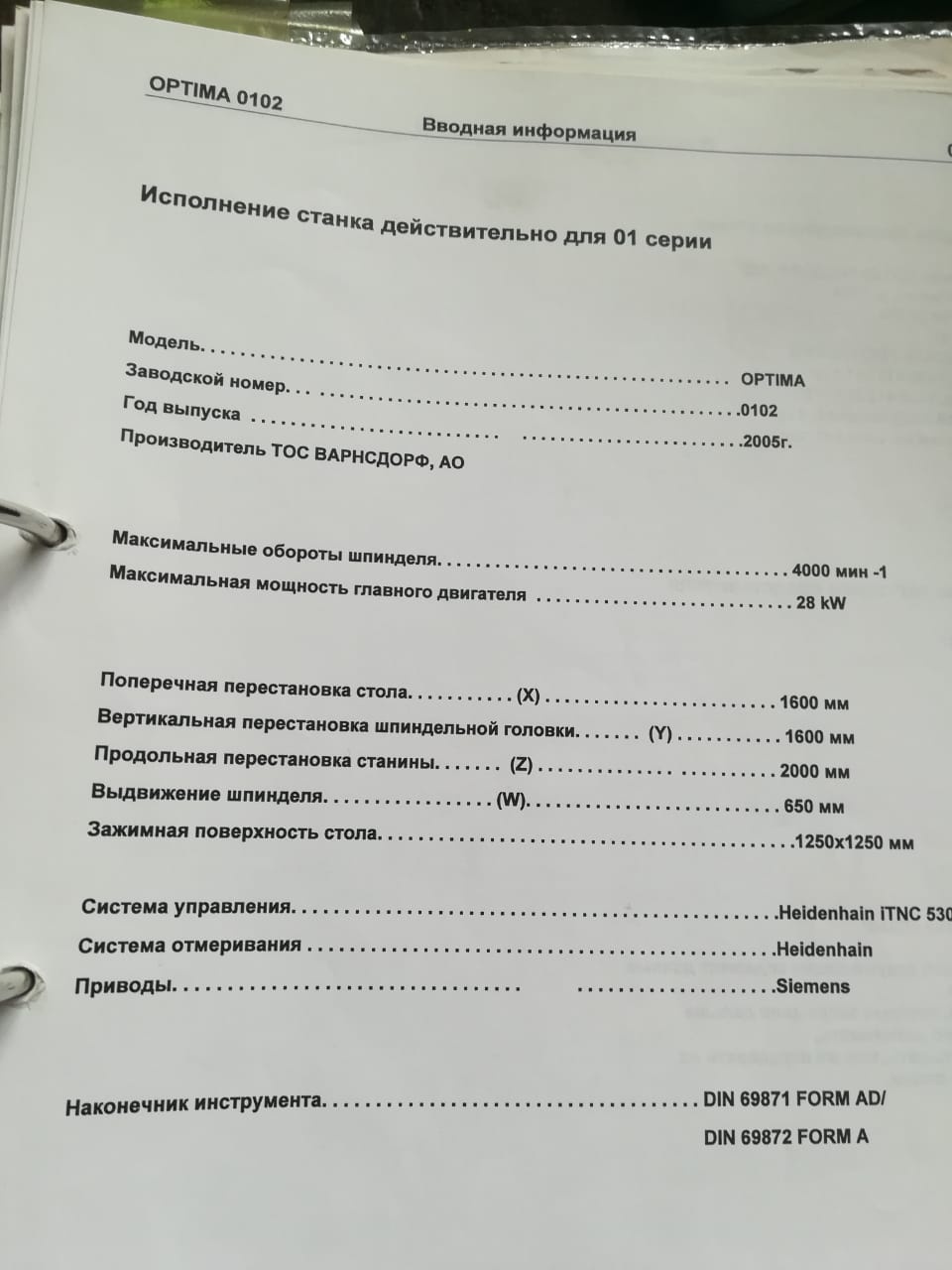

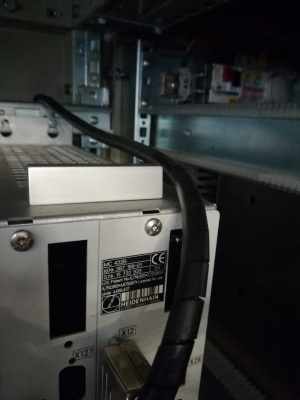

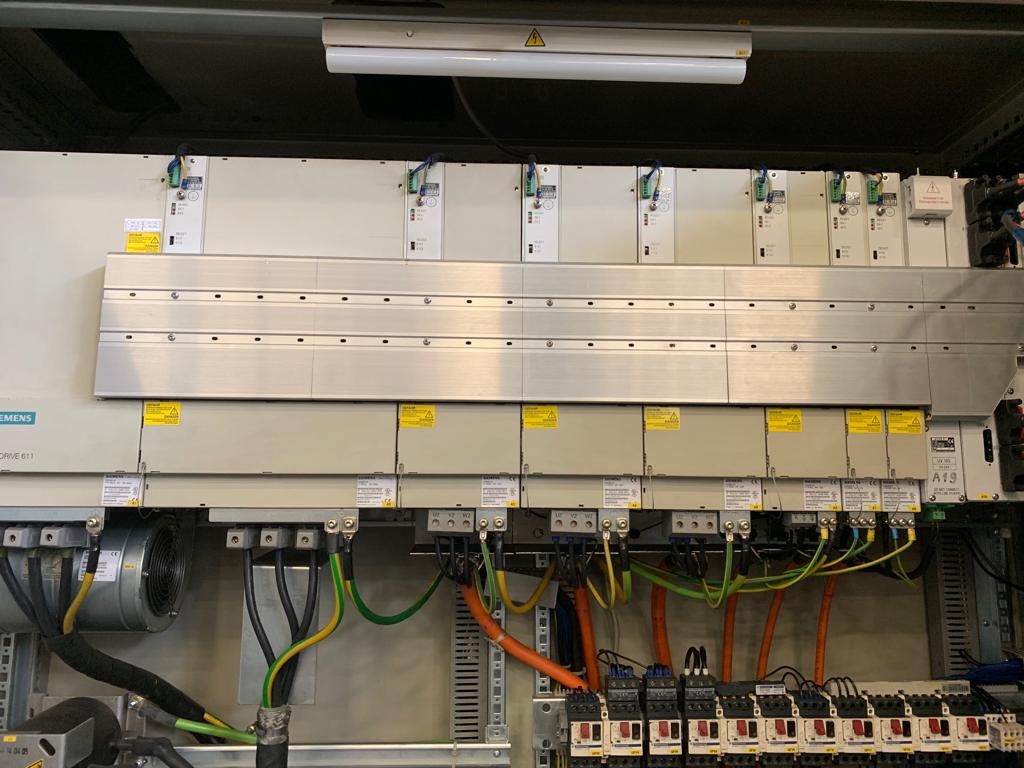

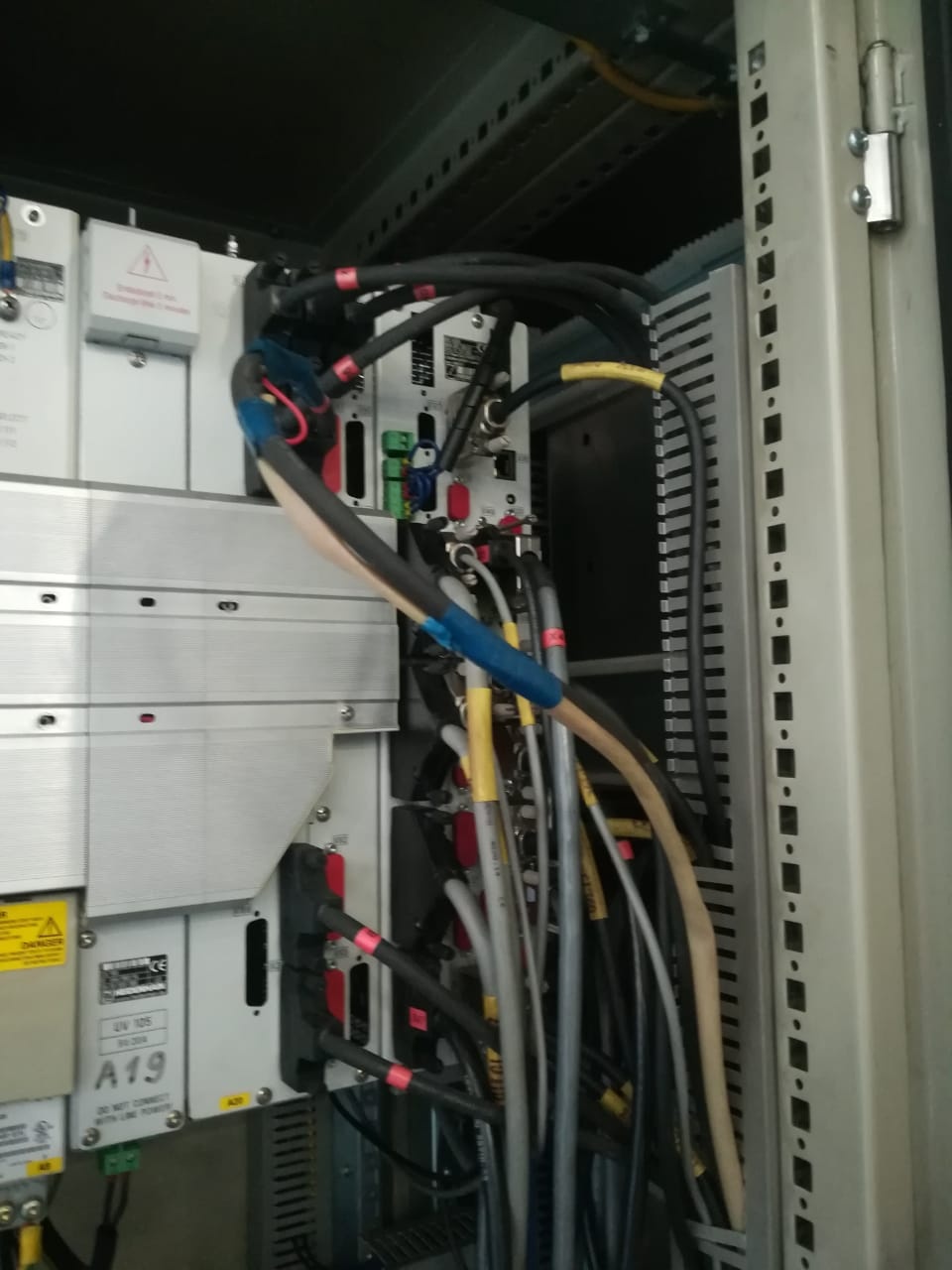

Обрабатывающий центр TOStec OPTIMA, 2005 г.в. ЧПУ Heidenhain iTNC 530.Привода Siemens.

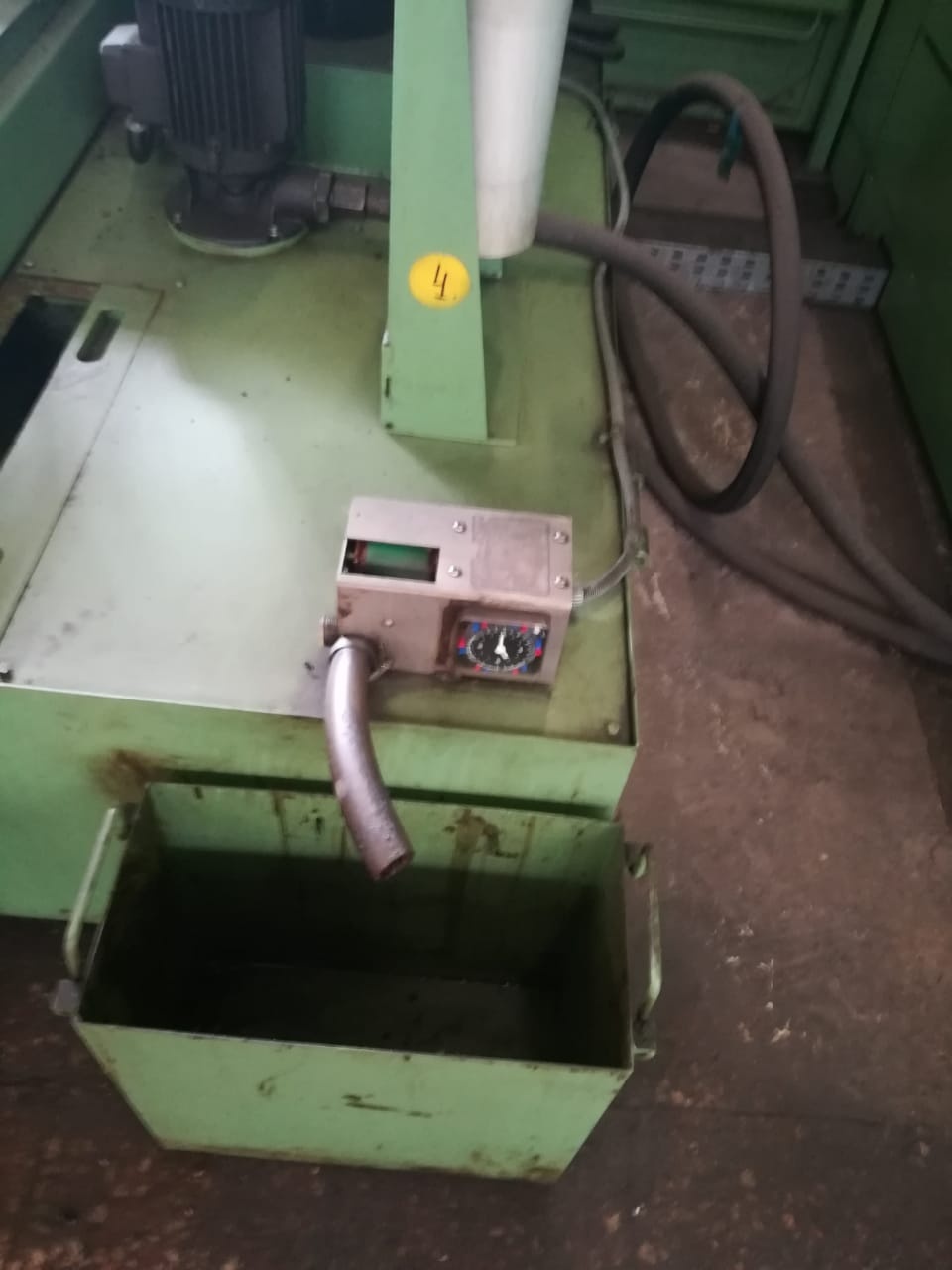

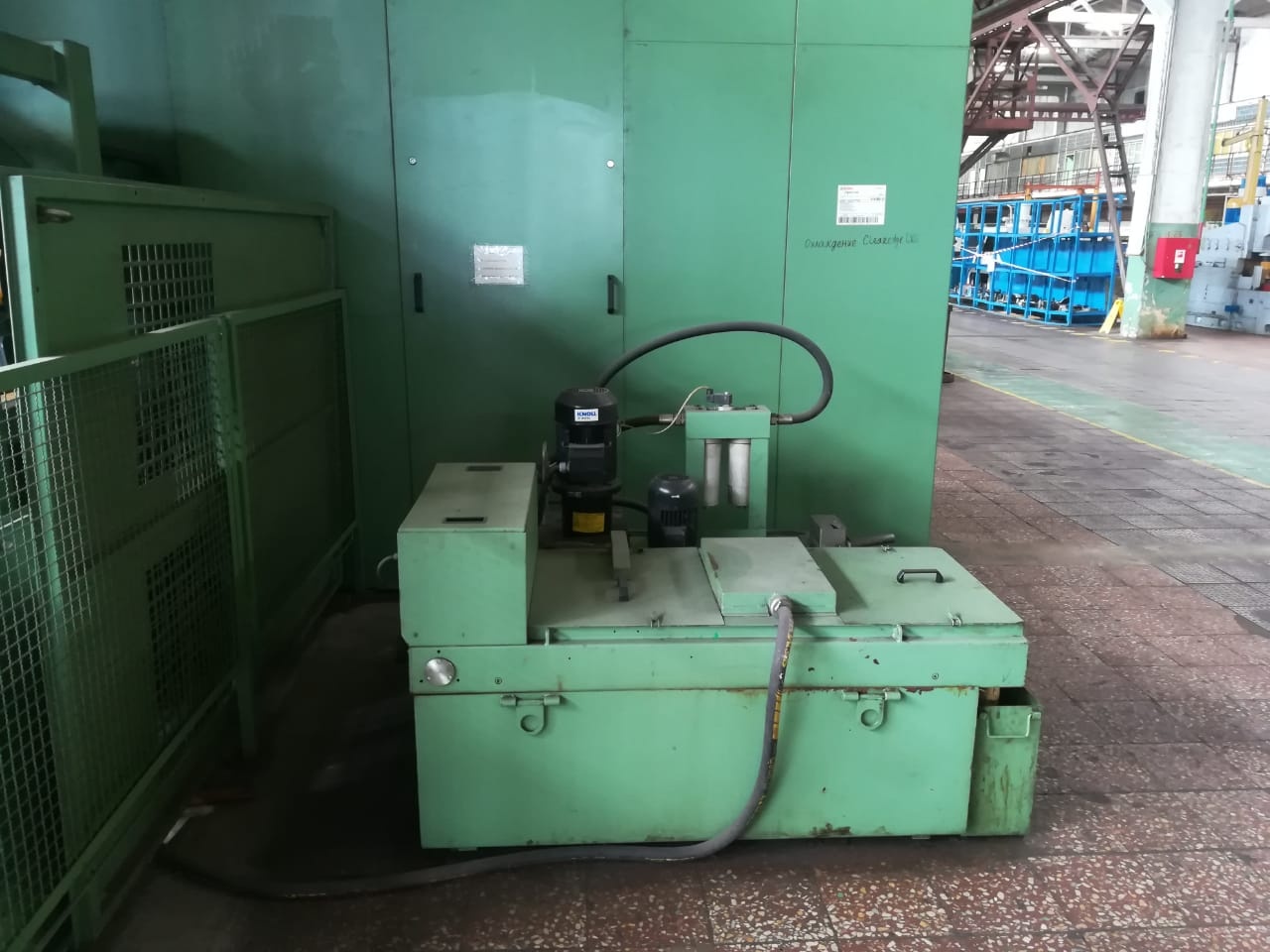

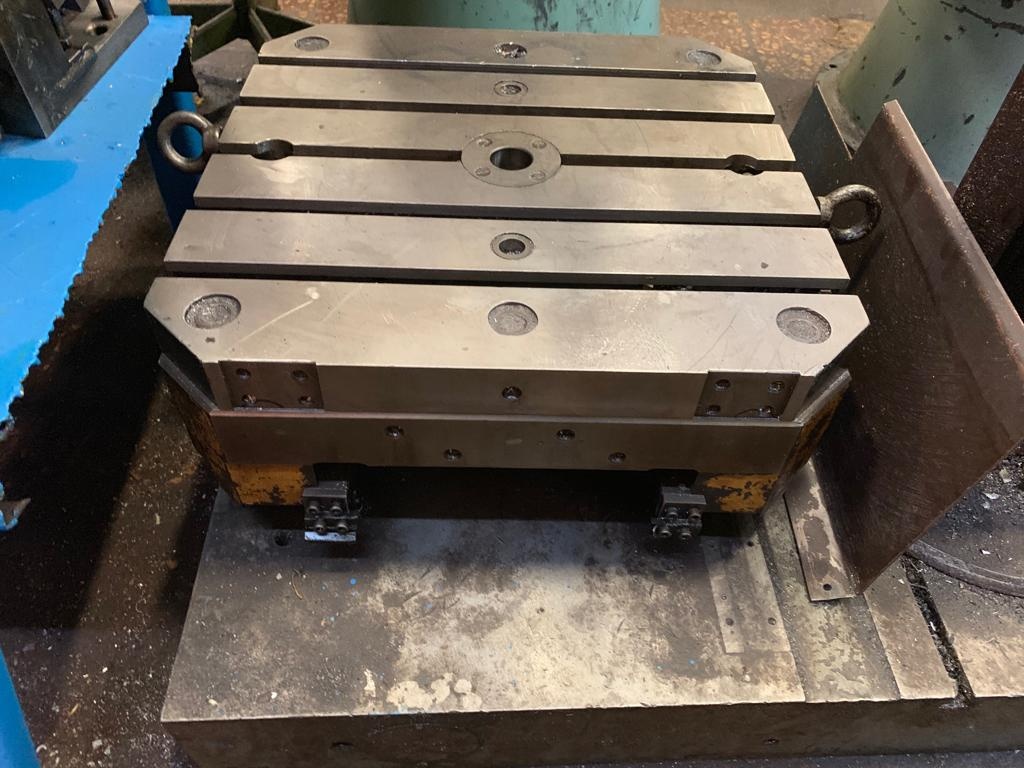

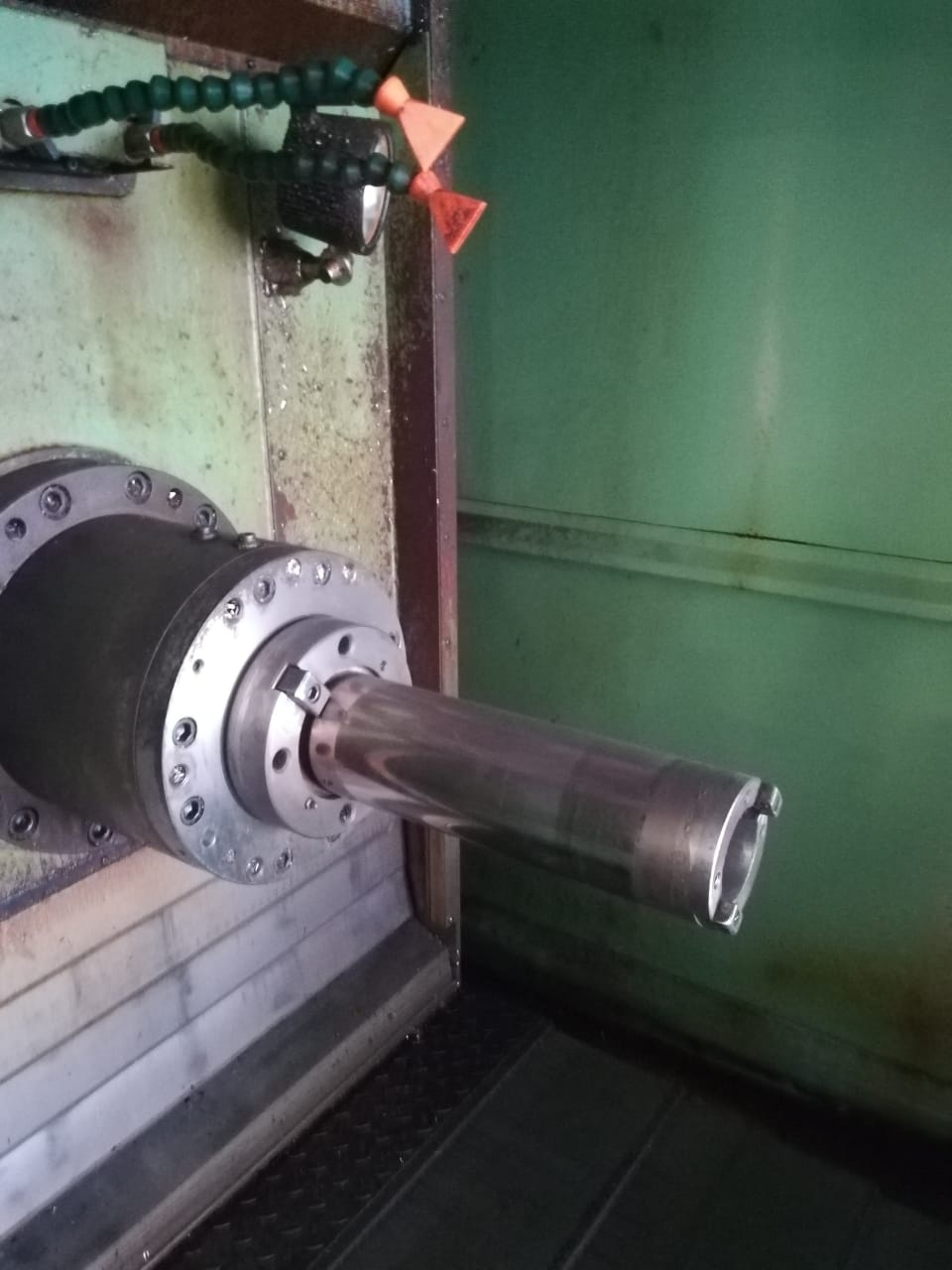

Планшайбы нет, подача СОЖ на шпиндель есть, запасная паллета имеется.

Работал станок только по алюминию в щадящих режимах.

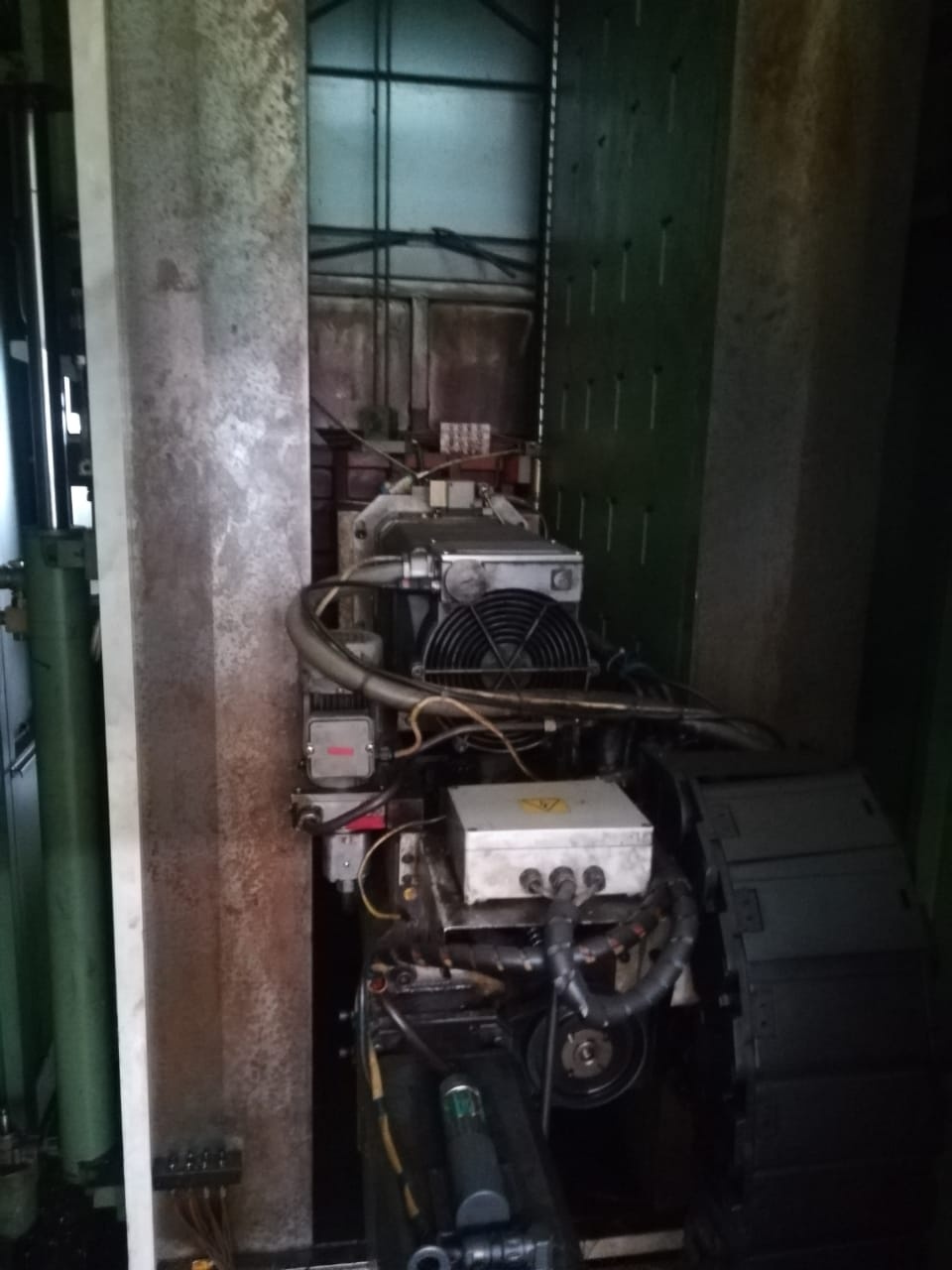

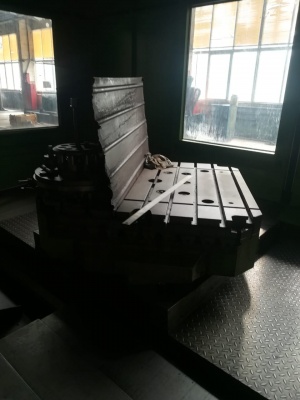

Обрабатывающий центр TOStec OPTIMA – является средним представителем новейшего ряда обрабатывающих центров с общим названием TOStec из продукции АО «TOS VARNSDORF». Станок выпускается в исполнении с крестообразным расположением станин в форме «T» с поперечно переставным вращающимся столом или палетой и продольно регулируемой колонной. В основном исполнении станок имеет 5 полностью управляемых осей с независимыми AC-сервоприводами и и AC-цифровым приводом шпинделя производства фирмы Siemens с возможностью его углового позиционирования. Модификация «S» обладает возможностью проводить токарные операции.

Характерными элементами новой генерации станков серии TOStec являются:
модулярная концепция, обеспечивающая высокую стабильность
размеров перестановки линейно перестраиваемых групп
оснащения шпиндельных головок
размеров и несущей способности крепежных столов
внешних устройств для автоматической замены инструментов
внешних устройств для автоматической замены поддонов
использование самых современных конструкционных решений и элементов

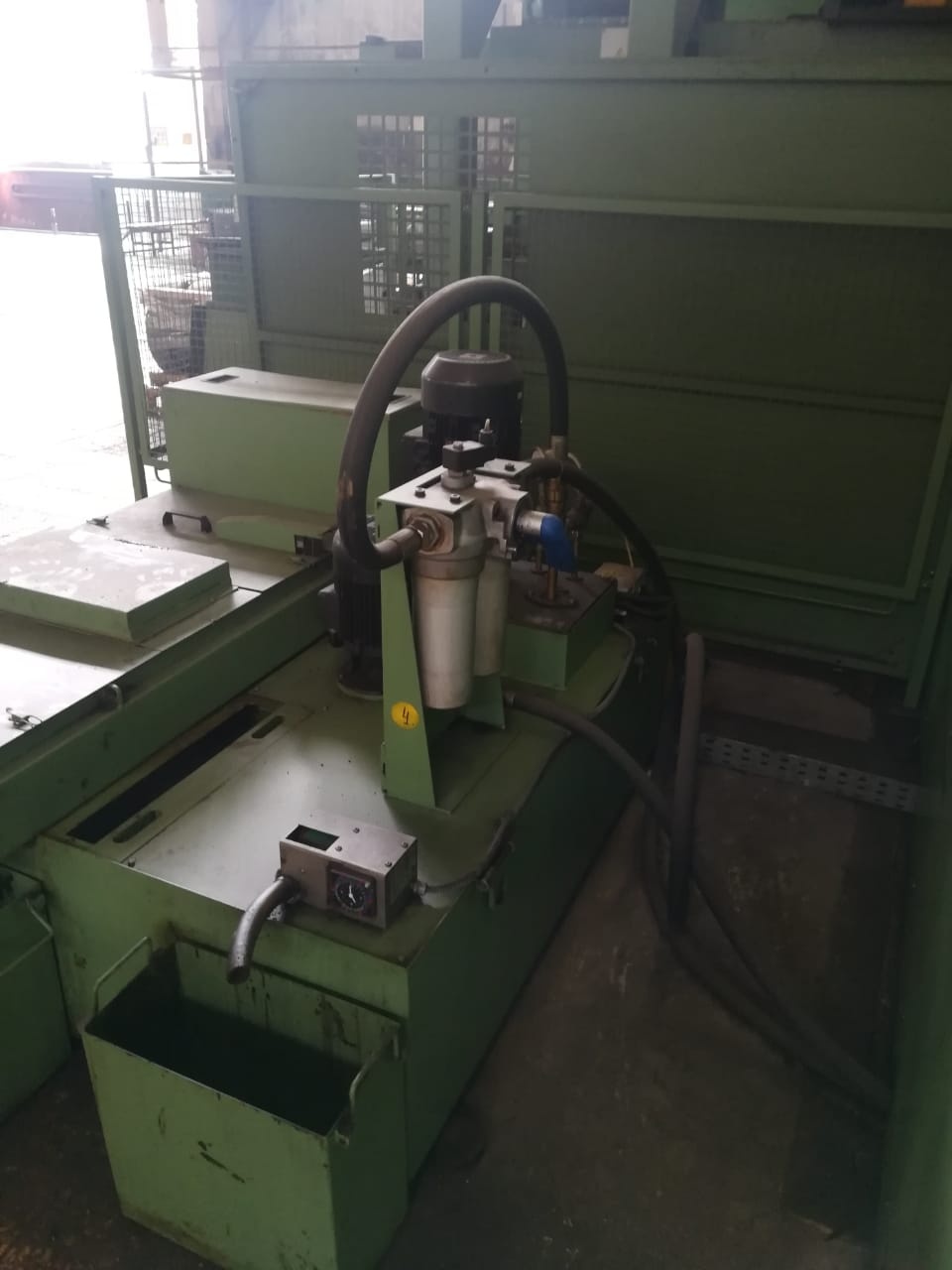

стандартно выполненные стружечное и водное хозяйства, включая полное закрытие станка
высокая комфортабельность обслуживания
широкий выбор специального технологического вспомогательного оборудования
минимальные требования к эксплуатации и уходу
минимальные требования к подготовке основания станка

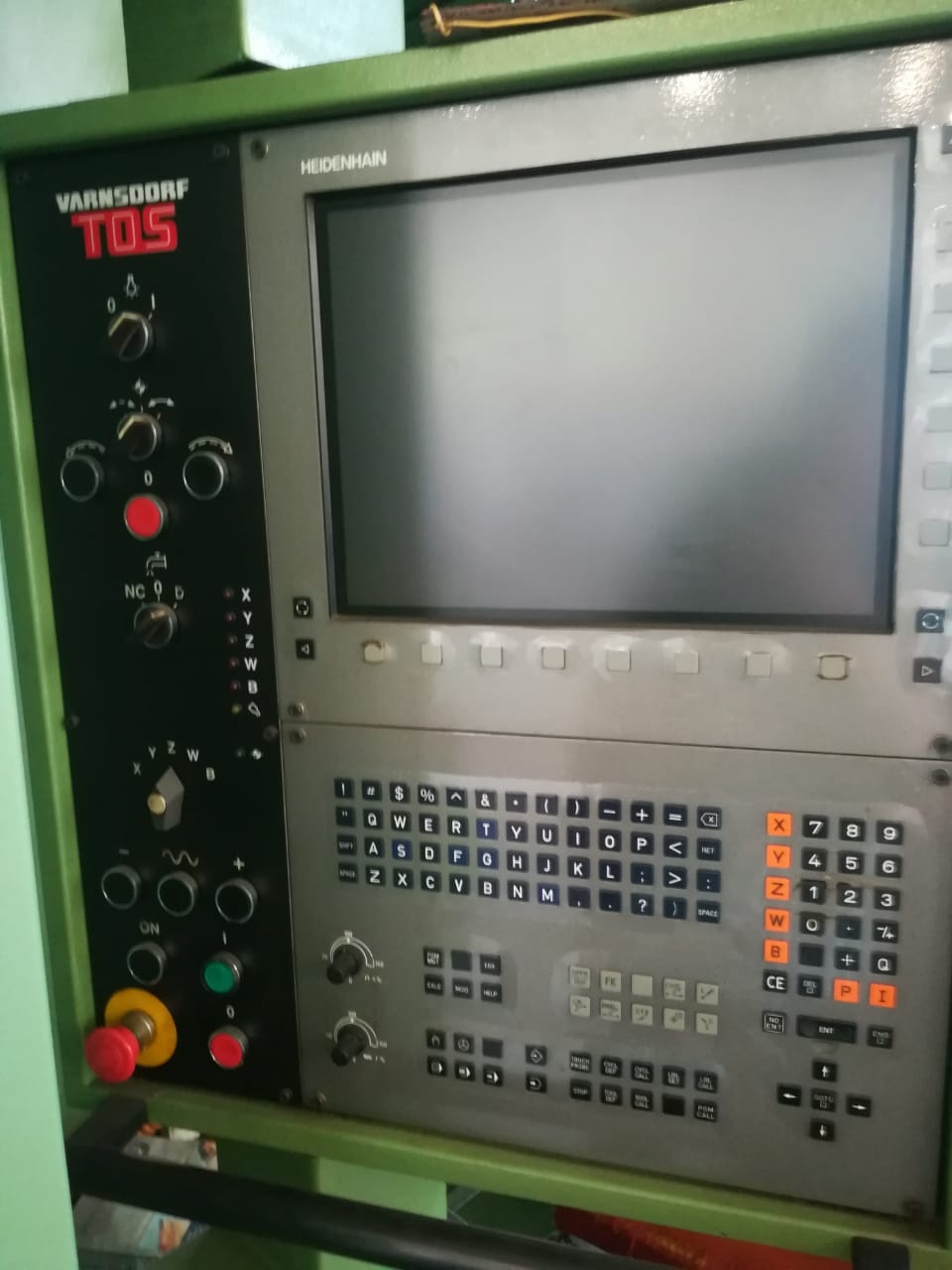

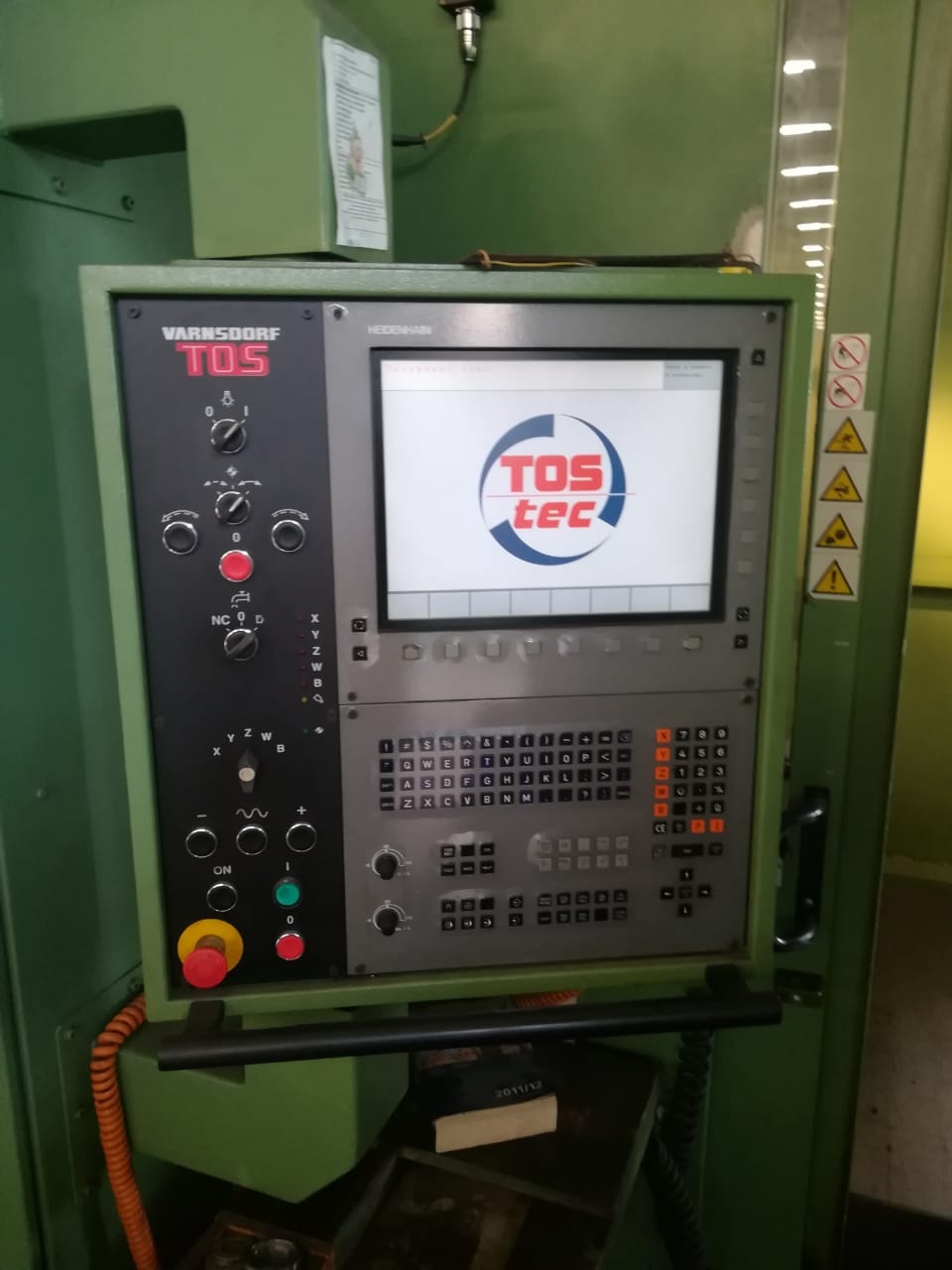

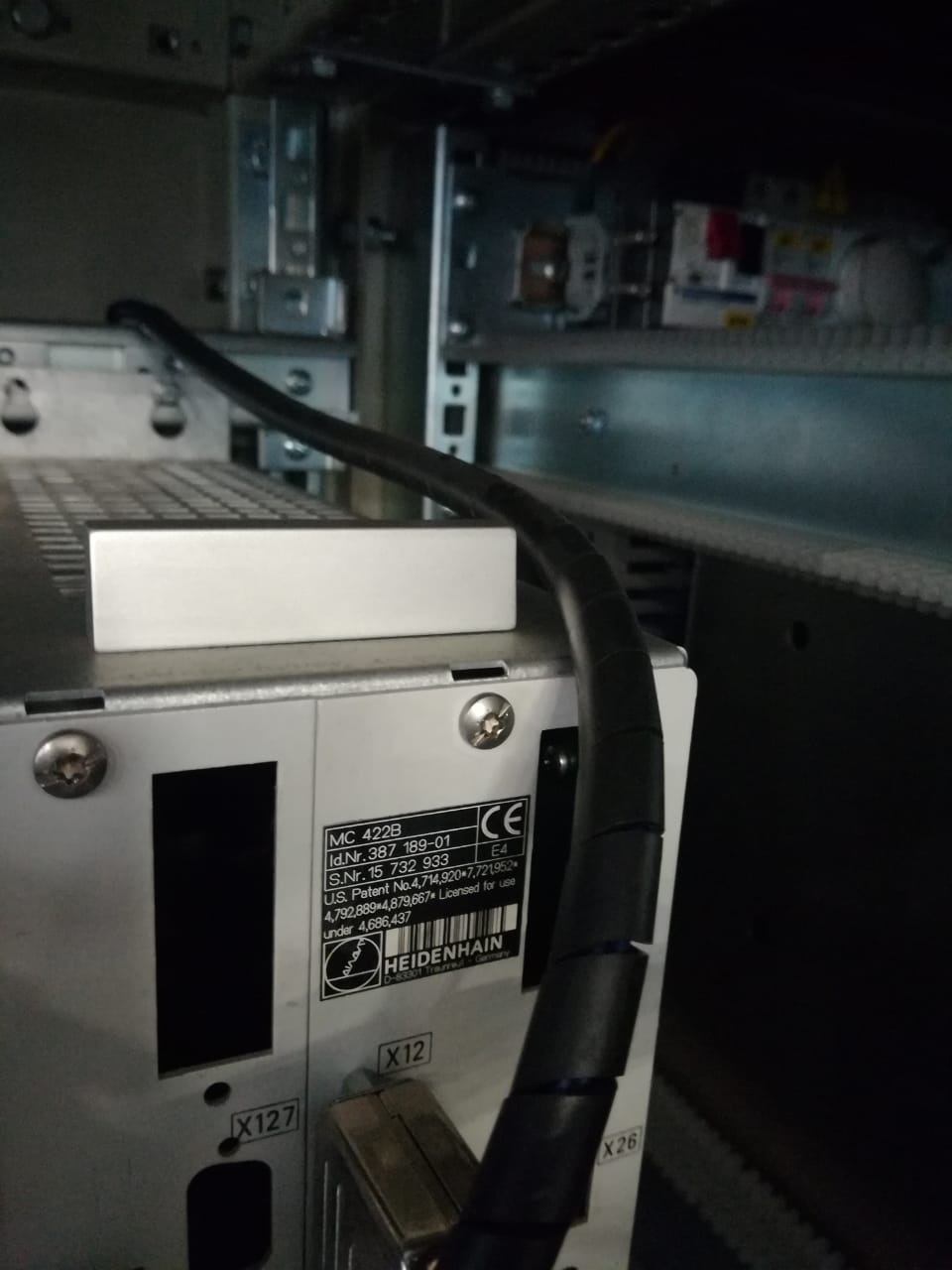

Обрабатывающий центр TOStec OPTIMA стандартно управляется системой управления Heidenhain iTNC 530.

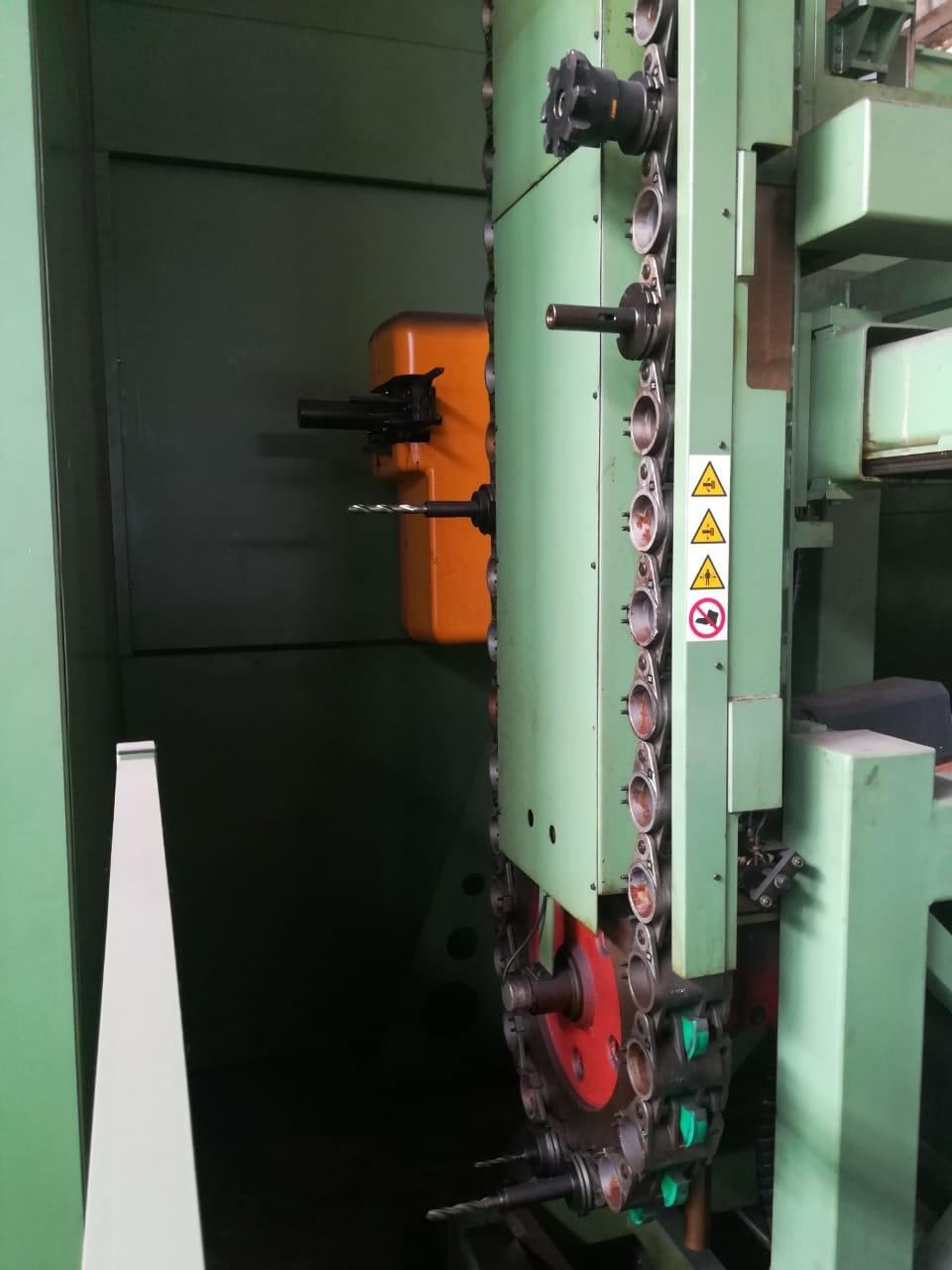

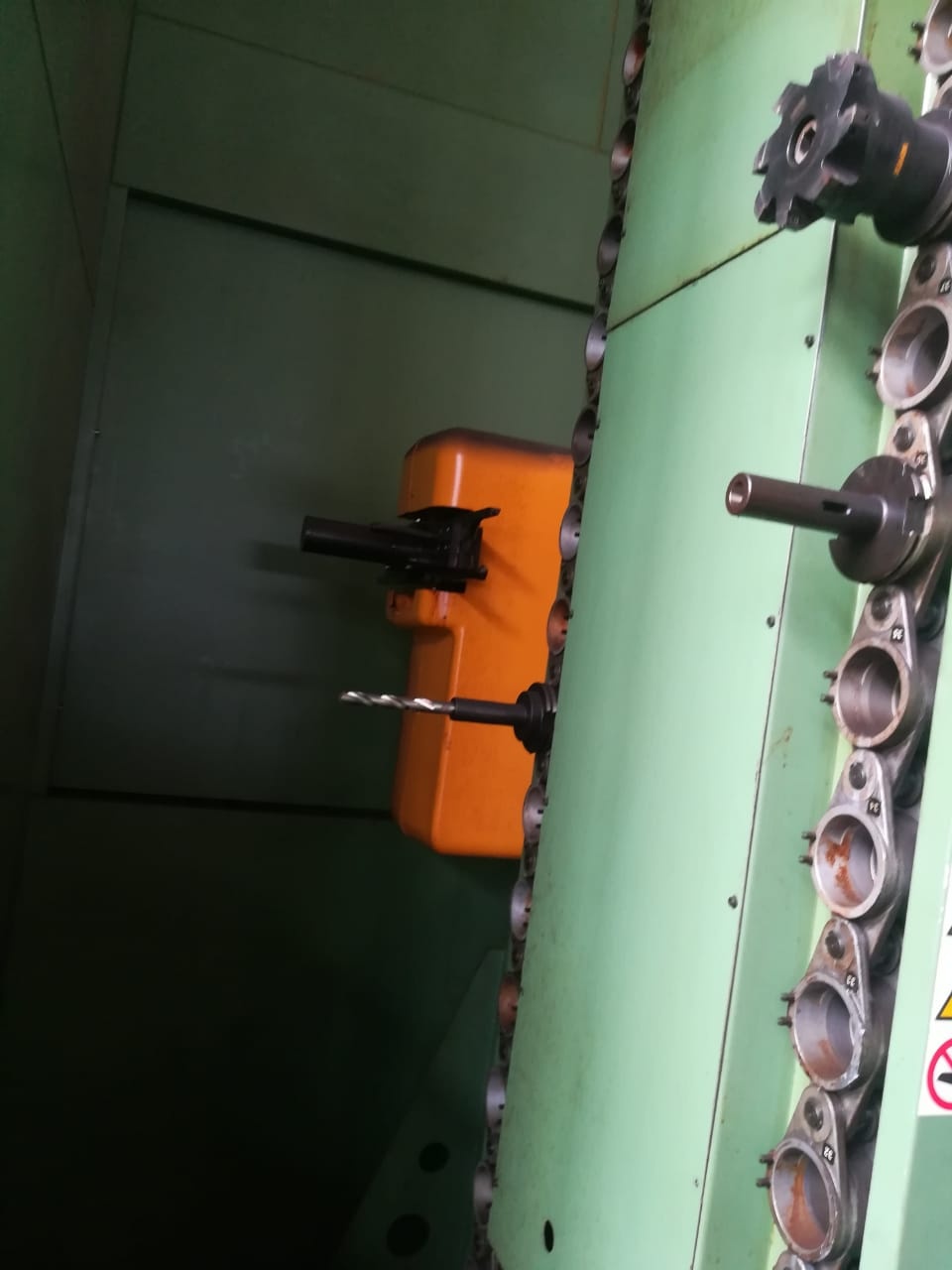

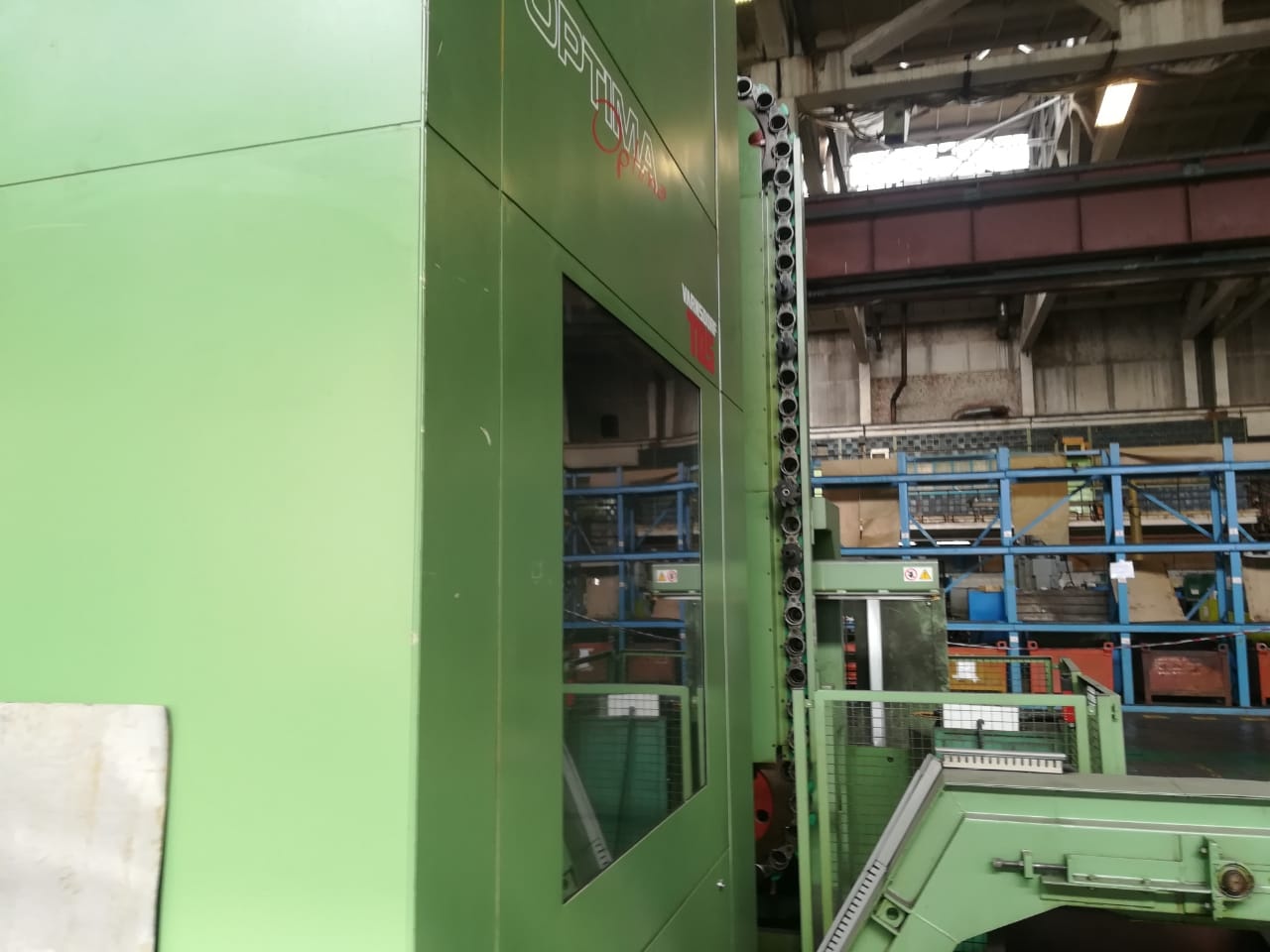

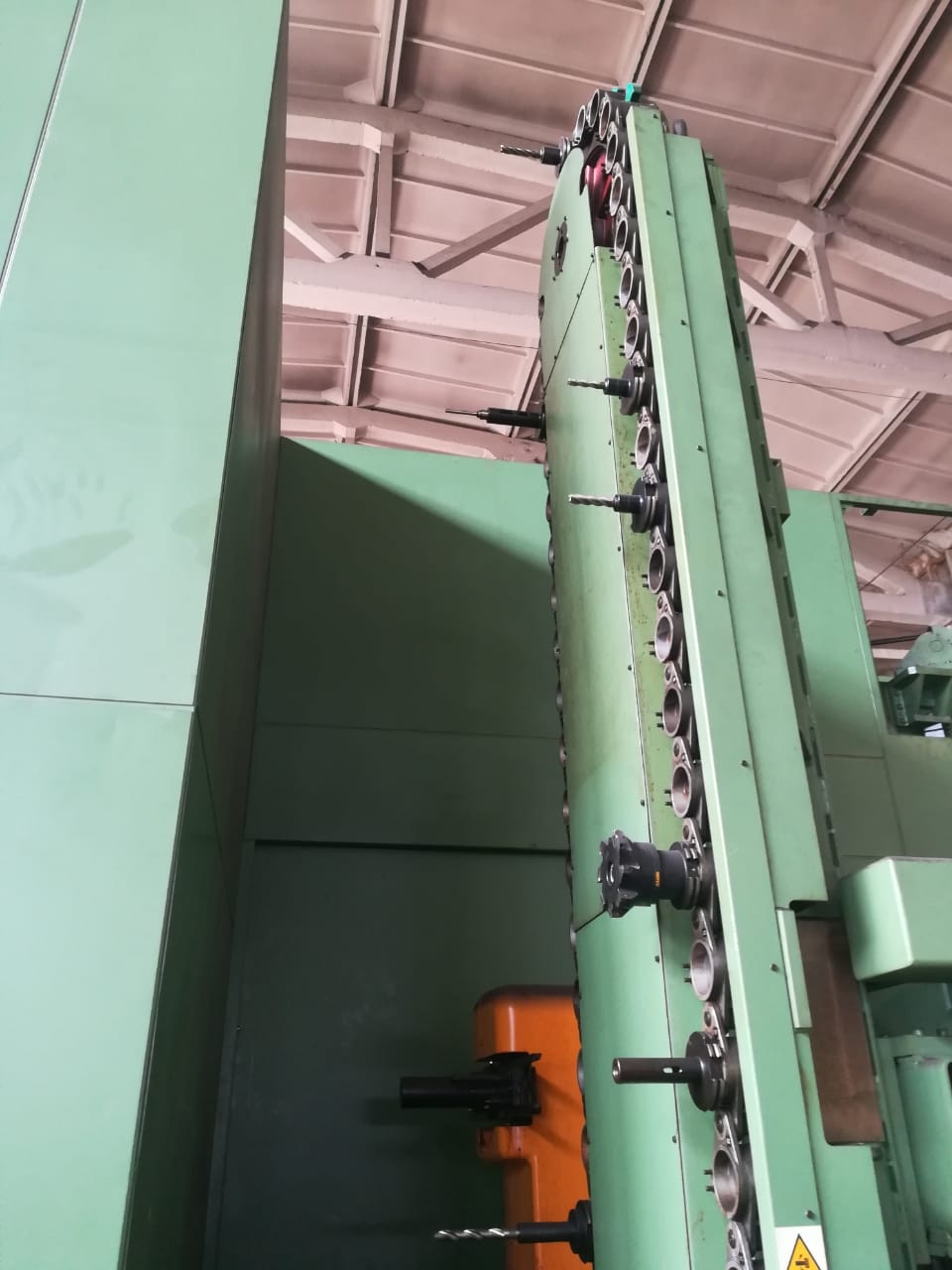

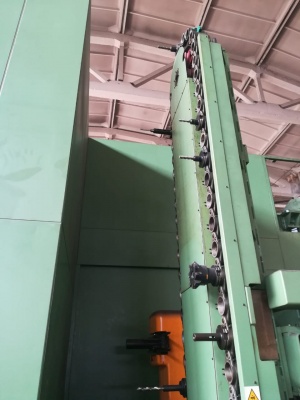

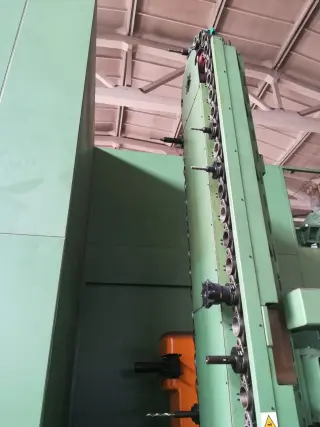

Автоматическая замена инструментов представляет собой самостоятельный узел, находящийся на фундаменте у самого станка, и состоит из магазина и передвижного манипулятора, оснащенного вращающейся двухплечевой рукой. В зависимости от технологических требований станок можно оснастить несколькими типами магазинов, отличающихся количеством мест для укладки инструмента.

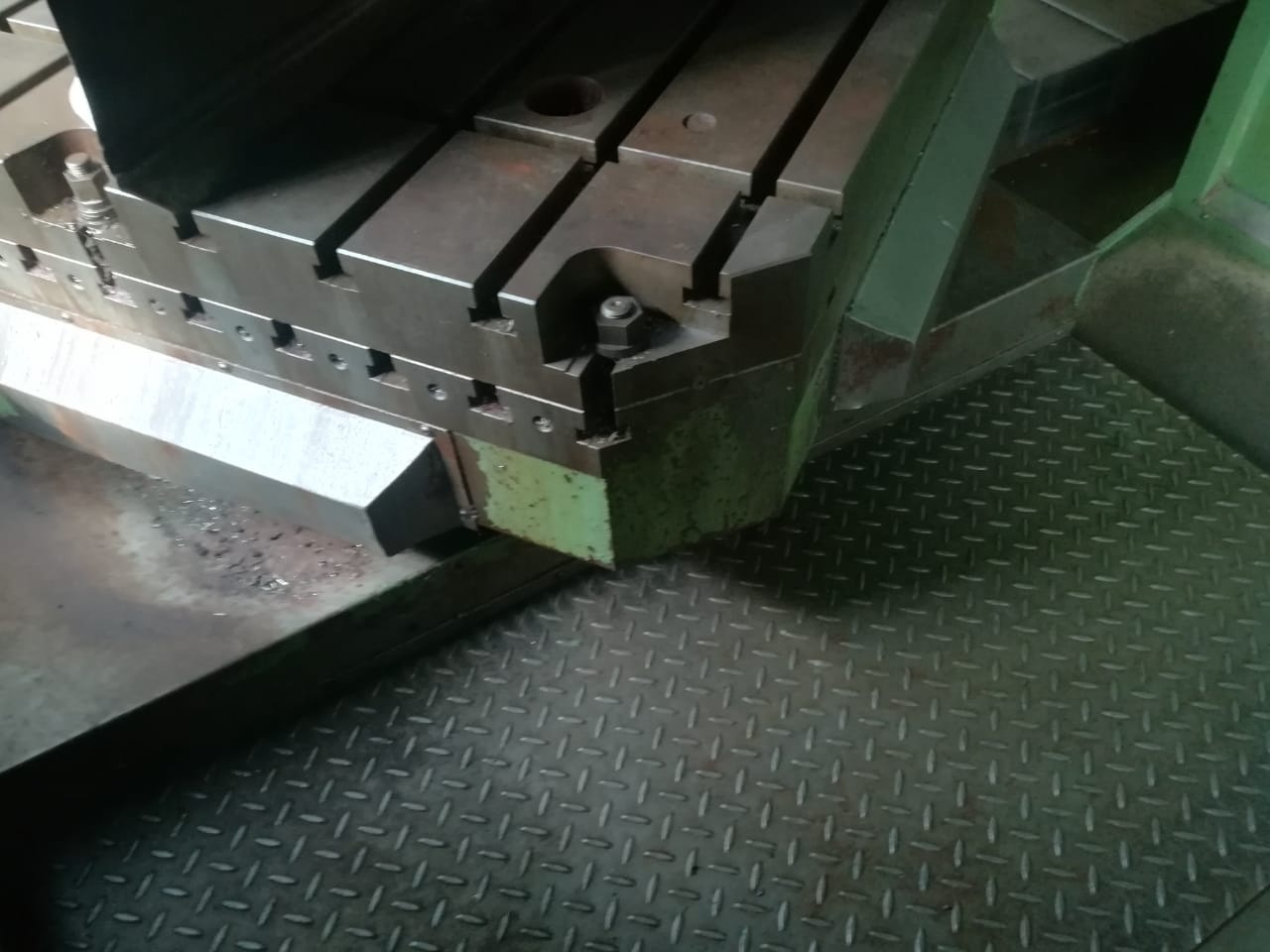

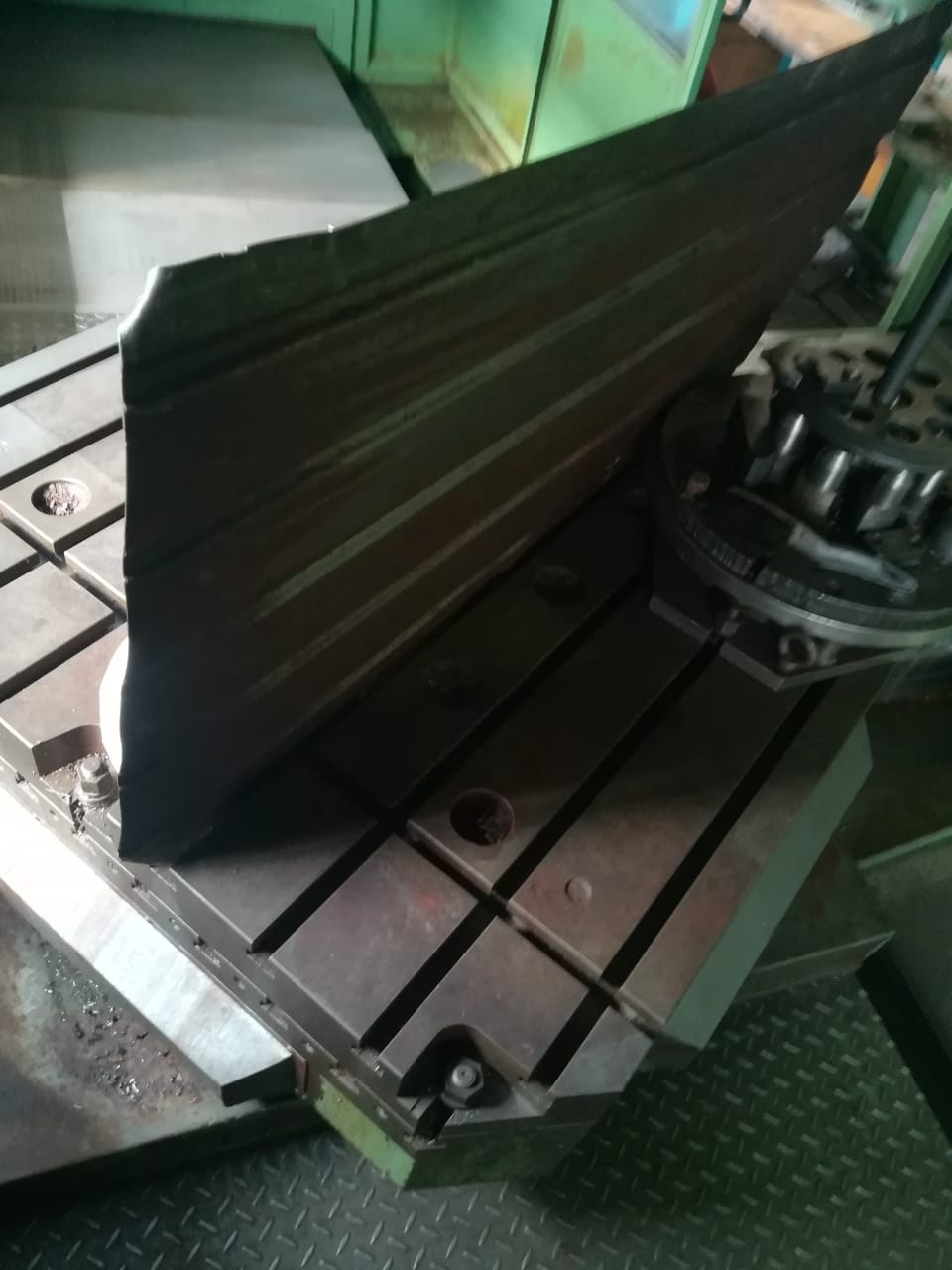

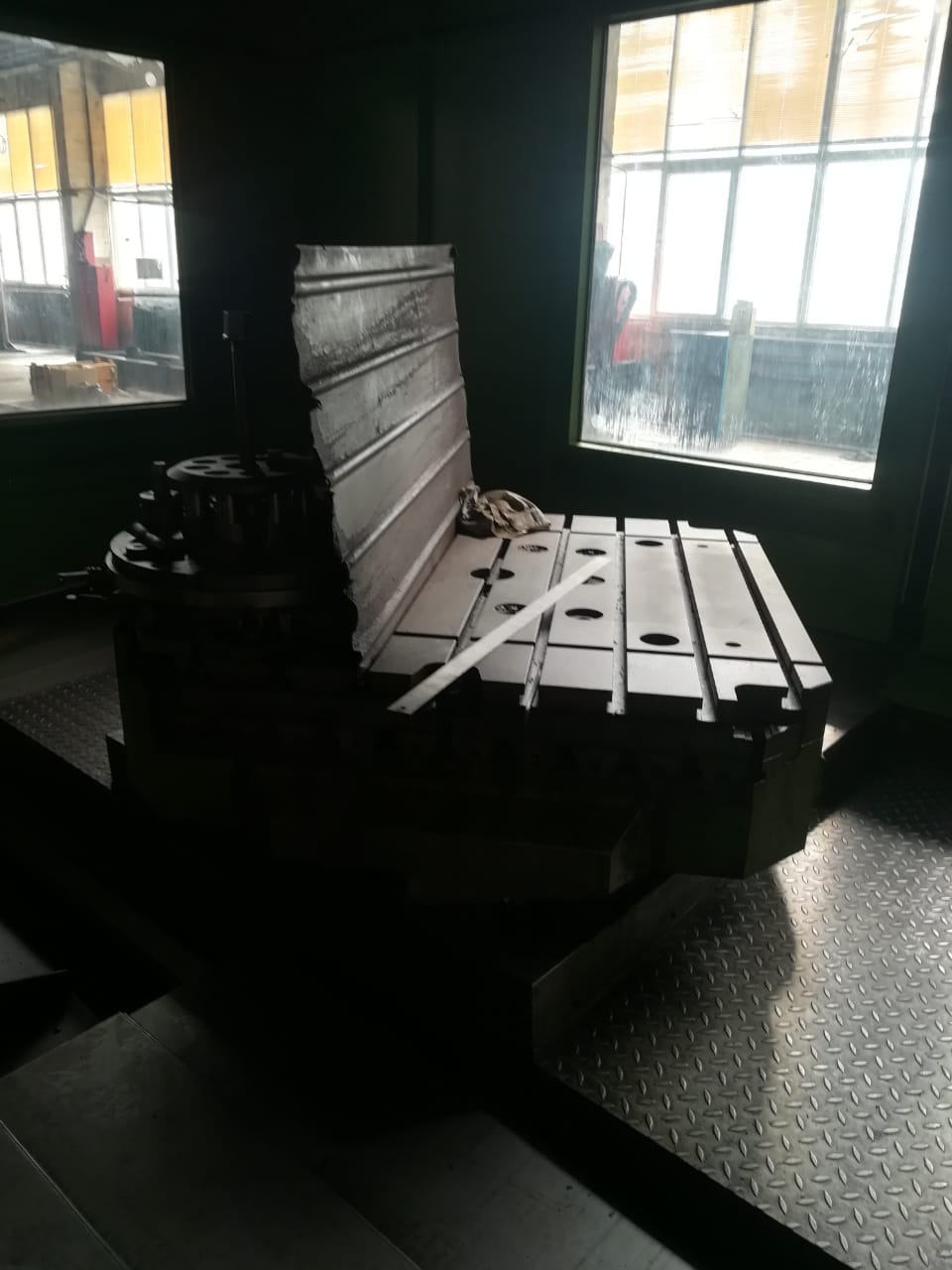

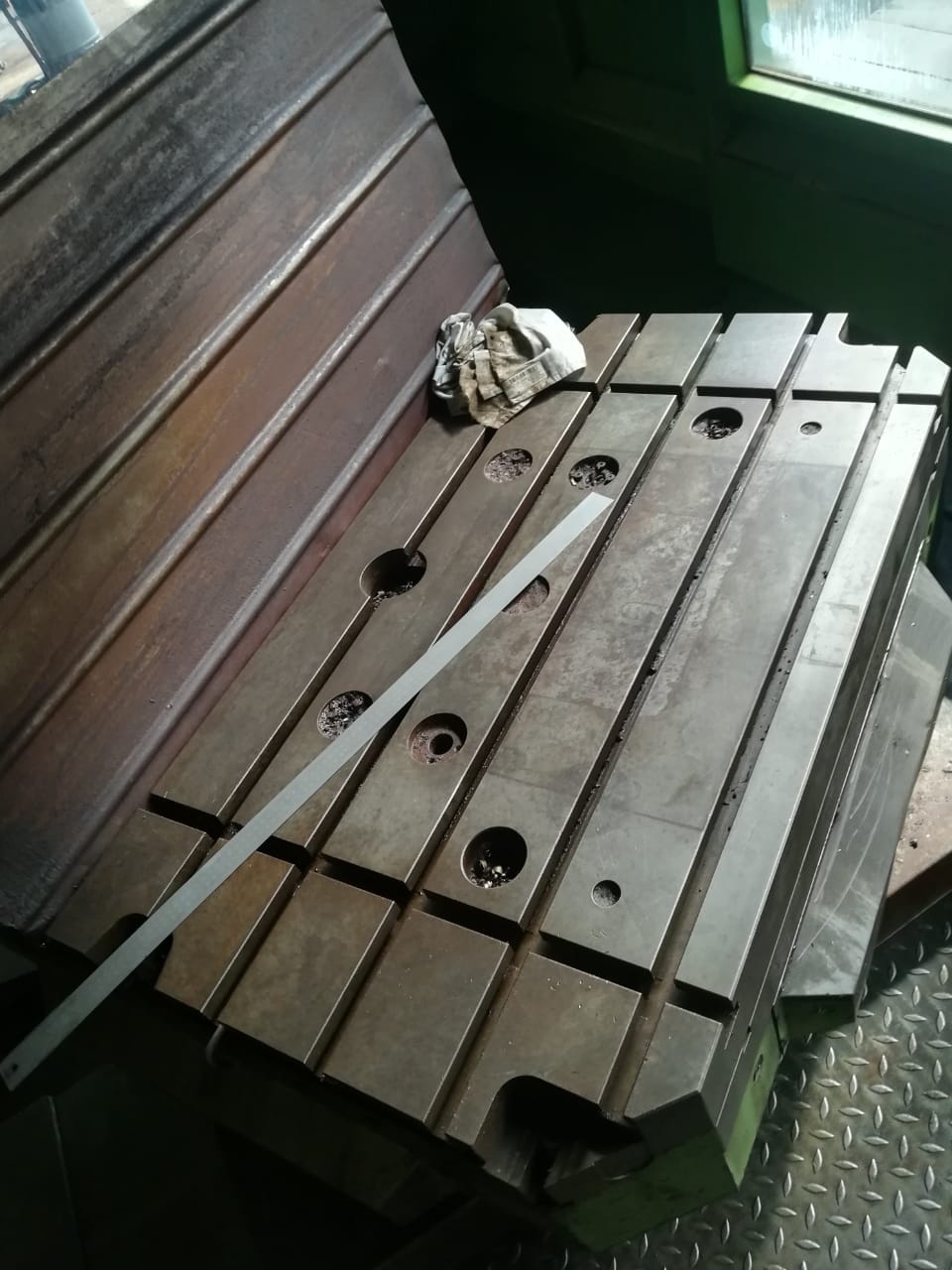

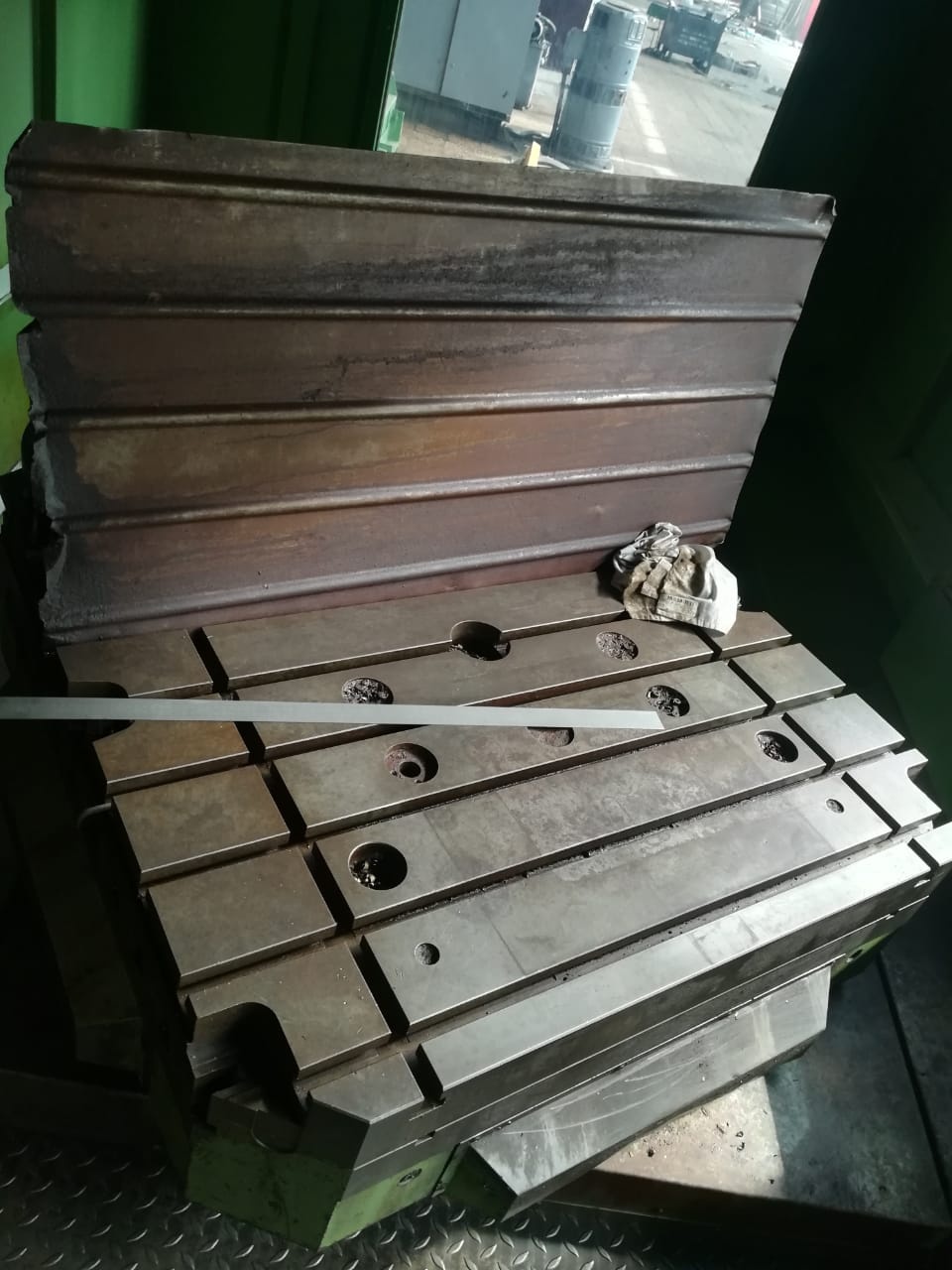

Устройство для замены палет основано на автоматическом обмене технологических палет между стационарными станциями для укладки, оснащенными манипуляторами, и зажимным основанием палеты на станке. Палета на зажимном основании арретируется на станке с помощью двух цапф и гидравлически укрепляется.
