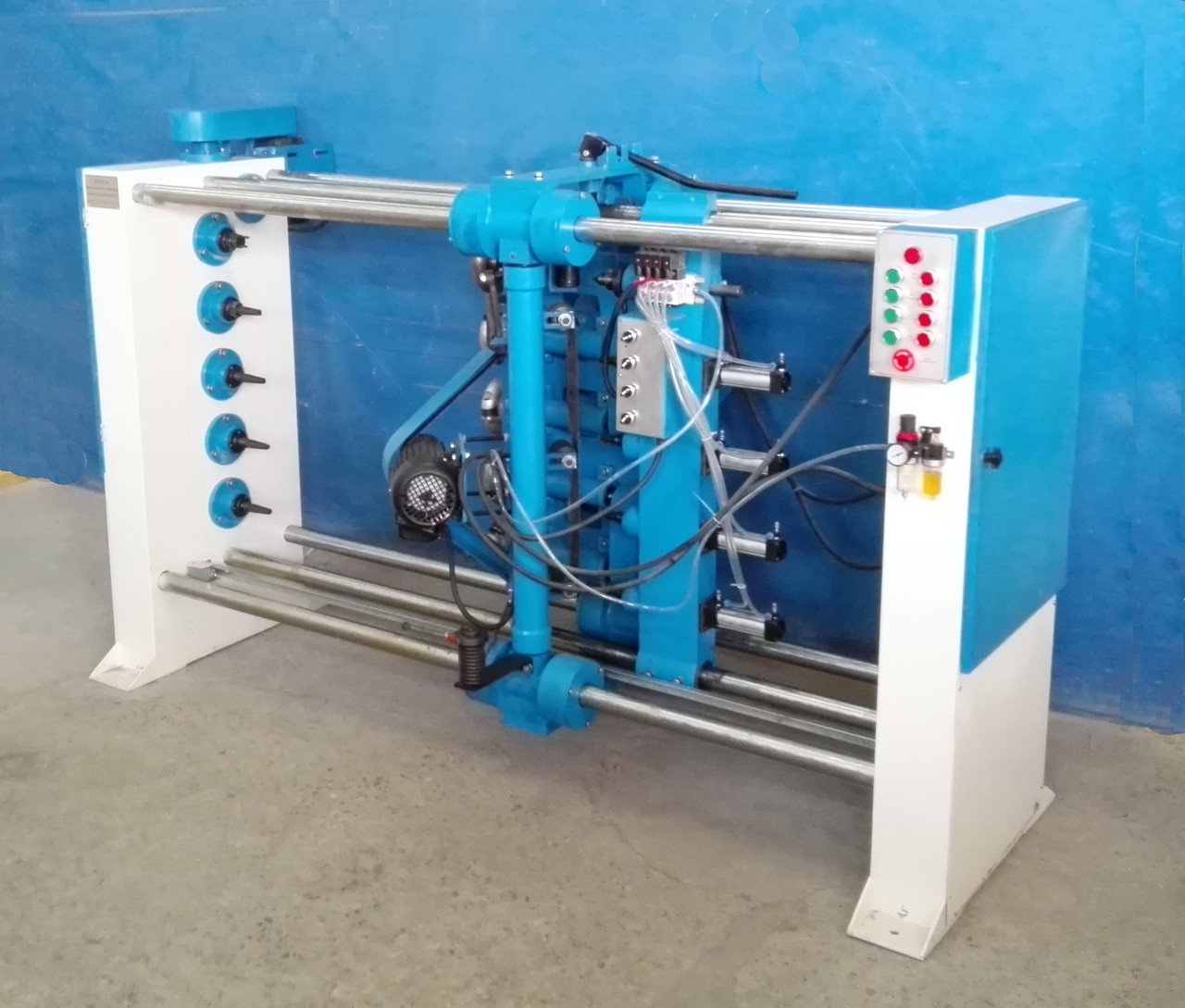

Фрезерно-копировальный станок MFX 9512-4A
Предназначен для изготовления из древесины различных пород одновременно 4-х изделий сложной конфигурации (фигурные подлокотники, ножки кресел, ручки ударных инструментов, топорища и т. п.). Одновременно происходит шлифование изготавливаемых изделий. Данный станок существенно упрощает производство нестандартных деталей, обеспечивает высокую производительность.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Максимальный диаметр обрабатываемых заготовок, мм | 120 |
Минимальный диаметр обрабатываемых заготовок, мм | 30 |
Максимальная длина обрабатываемых заготовок, мм | 950 |
Минимальная длина заготовки, мм | 200 |
Количество заготовок, шт | 4 |
Количество ножей на фрезе, шт | 3 |
Скорость вращения основного шпинделя, м/мин | 13, 19, 28 |
Скорость подачи, м/мин | 0,16; 0,23; 0,34 |
Общая мощность, кВт | 4,5 |
| Габариты станка, м | 2,3х0,74х1,3 |
| Масса, кг | 800 |
КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ
| Копировальный участок Состоит из 4 копировальных агрегатов, собранных в один узел, предназначен для изготовления до четырех изделий одновременно. Существенно увеличивает производительность станка. Благодаря полностью автоматической системе обработки повышается качество детали. Усовершенствованная конструкция станка позволяет при обработке изделия в автоматическом режиме выполнять предварительную шлифовку. |

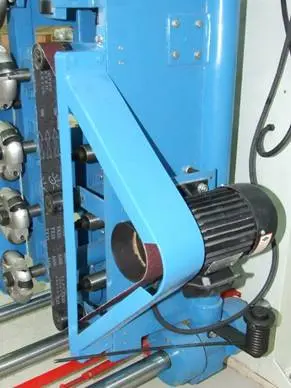

| Шлифовальный узел Предварительный процесс шлифования начинается сразу за фрезерованной поверхностью путем снятия ворса с заготовки шлифовальной лентой. |

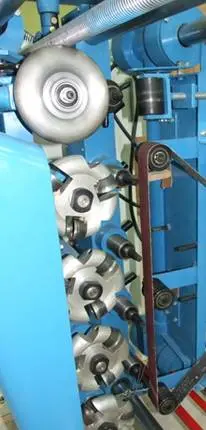

| Фреза со сменными лезвиями Литая фреза существенно ускоряет обработку заготовок твердых пород древесины. Специальная заточка лезвий значительно уменьшает интенсивность изнашивания при различных режимах работы. |
| Пульт управления Установленный в передней части станка удобный пульт управления осуществляет контроль над всеми рабочими процессами обработки. |
| Модельные шаблоны Получение изделий происходит благодаря установленному в верхней части станка шаблону, вращающемуся синхронно вместе с заготовками. Шаблоны в комплект станка не входят. Для исключения появления деформации и царапин к поверхности шаблона прилегает свободно вращающийся диск, выполняя функцию прижимного упора шаблона. |
| Механические (пружинные) зажимные центры Осуществляют надежный прижим и фиксацию заготовки на рабочей поверхности. Благодаря этому увеличивается надежность базирования заготовки и повышаются параметры безопасности обработки. Оптимальная конструкция зажимного устройства обеспечивает надежное базирование заготовки на обрабатываемом участке. Заготовка не деформируется во время обработки. |
| Суппорт Суппорт имеет механическое высокоточное регулировочное приспособление, обеспечивающее надежный контакт копировального ролика с шаблоном. |
| Продольное перемещение суппортов осуществляется по высокоточным направляющим с помощью ходового винта. |
| Привод копиров. Синхронное вращение копира и заготовок происходит за счёт жёсткой связи шестерня-винт с приводом от отдельного электродвигателя. |
