Назначение

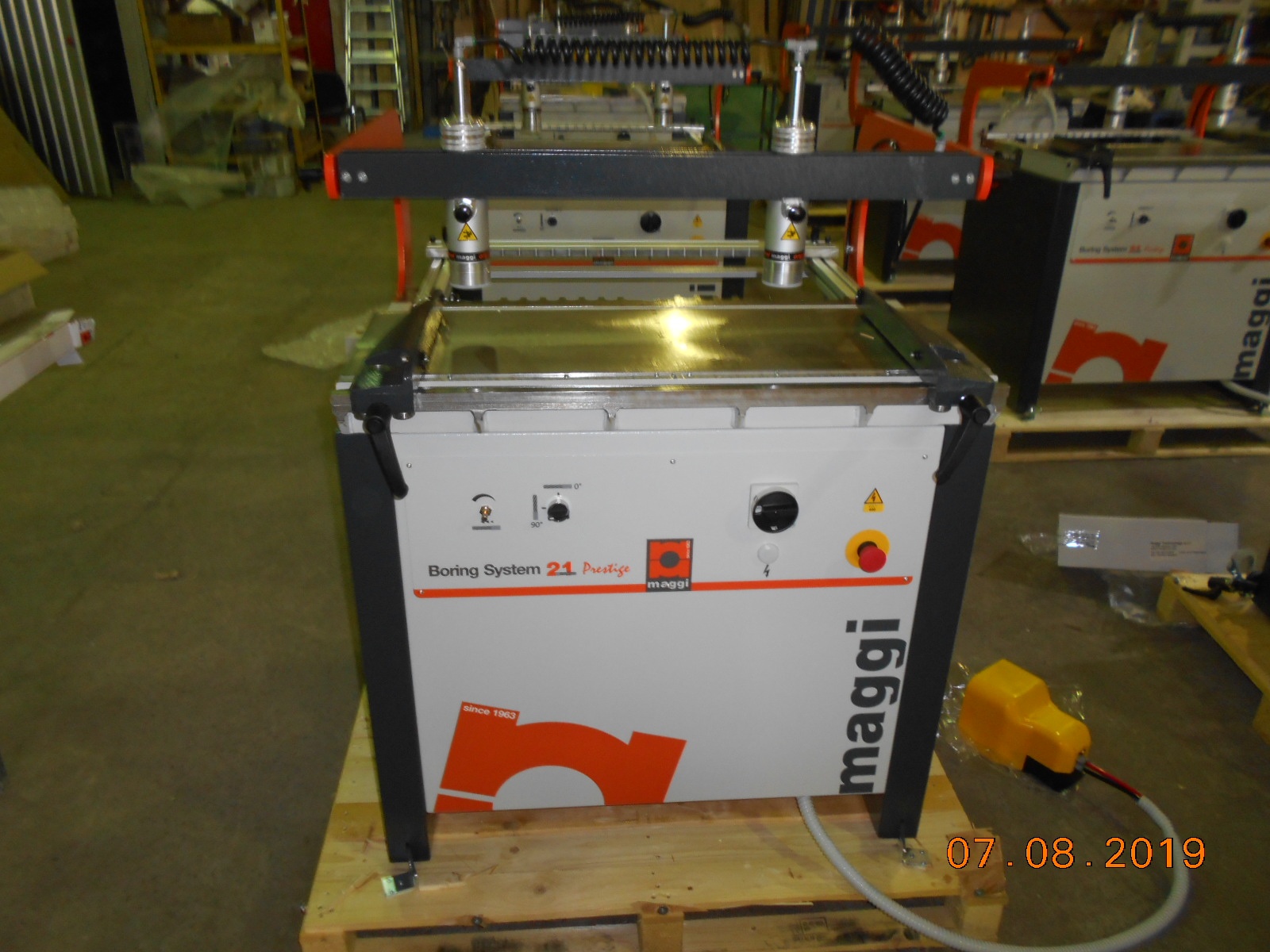

Сверлильно-присадочный станок BORING SYSTEM 21 PRESTIGE предназначен для высокоточного сверления сквозных и глухих отверстий в торцах и плоскостях мебельных щитов и брусковых деталей.
Ключевые моменты:
- Литой чугунный рабочий стол.
- Регулируемые чугунные боковые упоры.
- Задняя направляющая, позволяет выполнять сверление на расстоянии до 300 мм от края панели. Опорная гребенка с проемами под чашечные сверла. Два упора для позиционирования детали на расстоянии 37 мм от шпинделей при сверлении под петли.
- Боковая направляющая L=3000 мм (2*1500 мм) с откидными упорами для больших деталей. Автоматический поворот с пульта сверлильной группы в вертикальное/горизонтальное положение. Блокировка сверлильной группы в положениях 0°-45°-90°.
- Spiral System - быстрая смена глубины сверления по шкале.
- Комплект быстросъемных патронов 5 шт.
Конструктивные особенности
 ЧУГУННЫЙ СТОЛ И БОКОВЫЕ УПОРЫ
Станок оснащен чугунным столом и литыми боковыми упорами, для стабильной и точной работы станка на протяжении всего срока службы. |
 ПОВОРОТНЫЙ СВЕРЛИЛЬНЫЙ БЛОК
Поворотный блок оснащен пневматическим приводом. Поворот осуществляется с пульта управления. Три положения фиксации блока, позволяют сверлить в пласть, в торец и под углом 45°. |
 СВЕРЛИЛЬНЫЙ БЛОК
Итальянский сверлильный блок, оснащенный быстросъемными патронами, позволяет быстро менять карту присадки, а так же обеспечивает точную и длительную работу станка. |

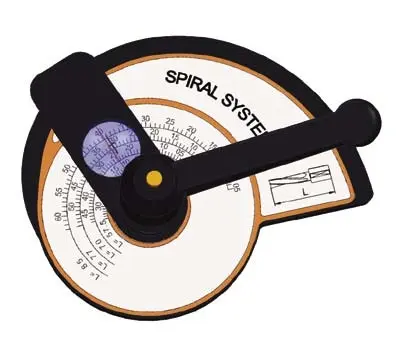

 СИСТЕМА БЫСТРОЙ СМЕНЫ ГЛУБИНЫ СВЕРЛЕНИЯ
"SPIRAL SISTEM" - позволяет быстро менять глубину сверления без привязки к конкретным предварительным настройкам. |

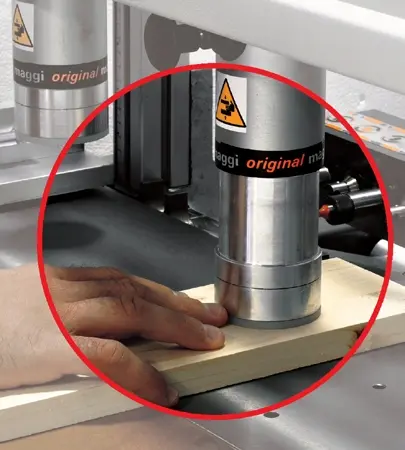

 НАДЕЖНАЯ ФИКСАЦИЯ
Станок оснащен двумя пневматическими прижимами, которые могут работать не зависимо друг от друга, что позволяет засверливать узкие детали без особого усилия отключая один цилиндр. |
 УДОБНАЯ ЛИНЕЙКА
В комплекте со станком поставляется две линейки по 1,5м, которые стыкуются в одну общей длиной 3,0м. Возможно использовать линейку по заднему упору, либо раздельно по боковым упорам. |

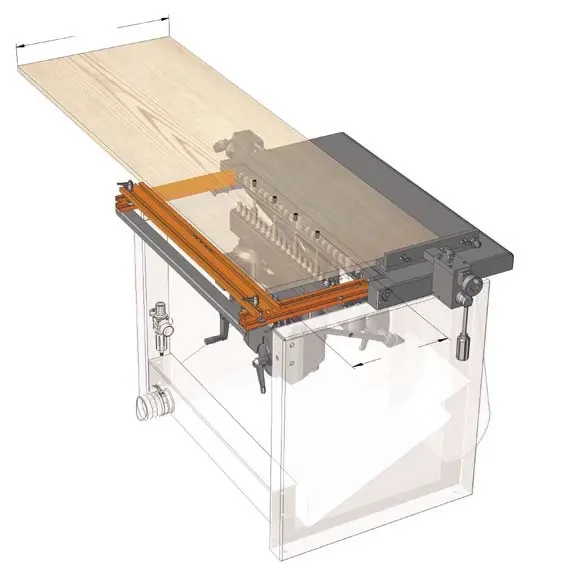

 ПОЛОЖЕНИЕ ЗАДНЕГО УПОРА
Позволяет производить сверление на расстоянии 300мм от края детали, для сверления боковин по центру. |
 СВЕРЛЕНИЕ ПОД ПЕТЛИ (ОПЦИЯ)
Дополнительно можно приобрести специальное устройство для сверления под петли Blum, Hettich, Grass, Salice. . . |
