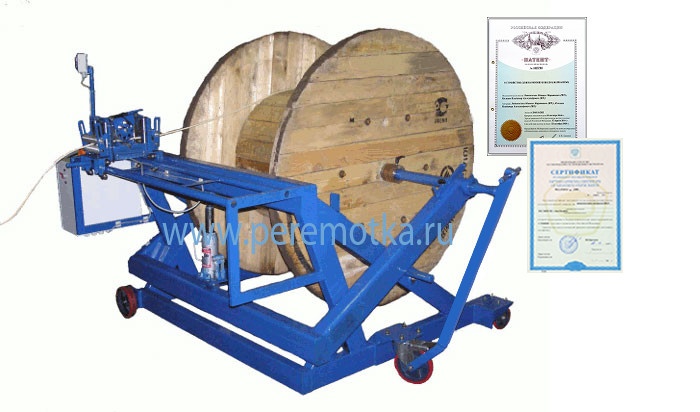

Устройство для перемотки кабеля УПК-14ПРГК с РКУ - это станок среднего класса с ручным кабелеукладчиком, предназначенный для намотки кабельно-проводниковой продукции диаметром не более 30 мм. Устройство для перемотки кабеля УПК-14ПРГК с РКУ разработано на использование кабельных барабанов с 8 по 14 номер, а также до 14 номера барабана с применением центрирующих втулок.
Станок с ручным кабелеукладчиком. гидравлическим подъемом барабана, предназначен для намотки кабеля, провода, троса, каната. Обеспечивает намотку кабеля как в бухты, так и на барабаны до 14 номера.
Устройство УПК-14ПРГК - универсальный станок для намотки кабеля как на барабаны так и в бухты.
Приемная стойка Устройства УПК-14ПРГК оснащена гидравлическим подъемником, что позволяет поднимать и опускать барабаны с кабелем без привлечения грузоподъемных механизмов Станок оснащен защитой электродвигателя от скачков напряжения, короткого замыкания, перегрева

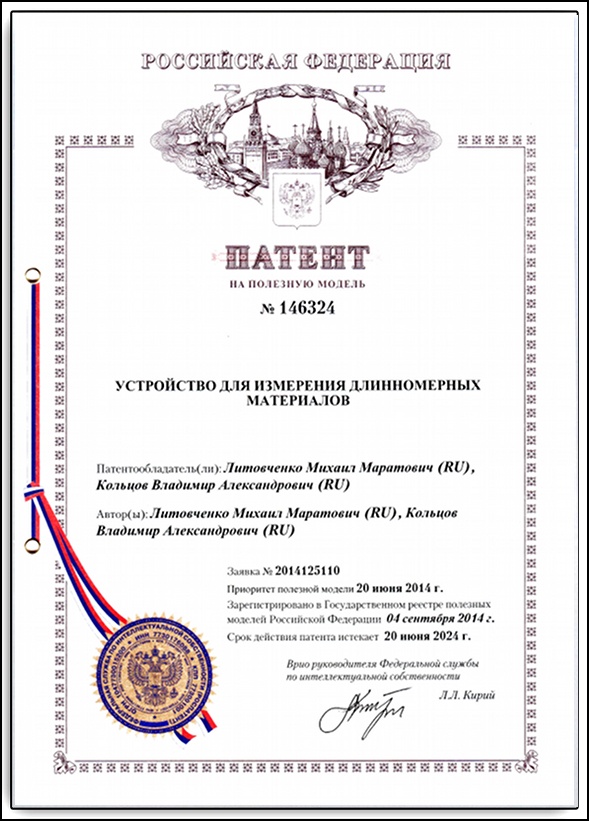

Устройство перемотки кабеля УПК-14 запатентовано!

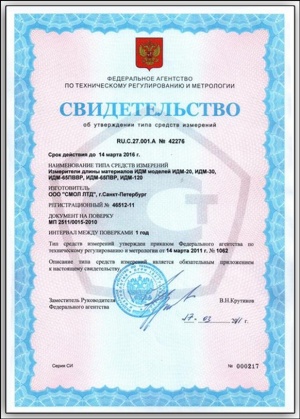

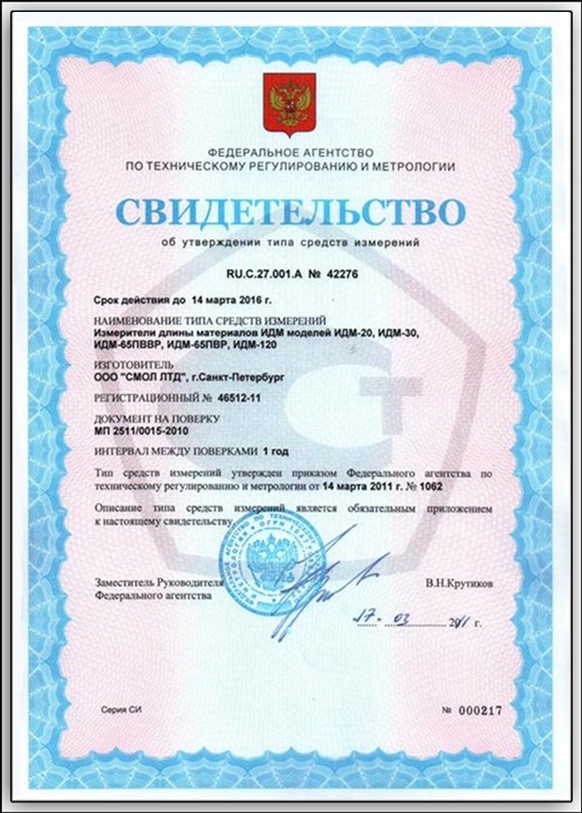

Измерительный узел ИДМ запатентован и имеет сертификат об утверждении типа средств измерения!
Выпускаются различные модификации станка:
- - С РКУ - ручным кабелеукладчиком
- - С АКУ - автоматическим кабелеукладчиком
- - С ИДМ-65 - измерителем длины, позволяющим измерять диаметры кабеля до 65 мм
- - С ИДМ-30 - измерителем длины, измеряющим диаметры до 30 мм
Основные технические характеристики станка:
- Номера барабанов - 8-14
- В комплект входит технологический барабан для намотки кабеля в бухты
- мотор - редуктор - червячный
- колесные опоры - полиамид
- плавный пуск
- возможность регулировки скорости
- грузоподъемность технологического барабана 300 кг
- грузоподъемность кабельного барабана 1000 кг
Преимущества Устройства для перемотки кабеля УПК-14ПРГК с РКУ:
- В стандартной комплектации поставляется технологический барабан, позволяющий наматывать кабель массой до 300 кг и центрирующие втулки.
- Приемная стойка оснащена гидравлическим подъемником, для подъема и опускания барабанов с кабелем, что позволяет производить отмотку кабеля без привлечения грузоподъемных механизмов.
- Наличие колесных опор позволяет оператору легко перемещать станок по территории склада.
- Наличие в конструкции Устройства для перемотки кабеля кабелеукладчика позволяет получать более плотную укладку перематываемого материала.
- Станок оснащен мотор-редуктором компании"SEW-Eurodrive".
- Преобразователь частоты позволяет плавно изменять скорость перемотки от 4 до 60 оборотов в минуту.
- Наличие опции останова при достижении запрограммированной длины
- Защита электродвигателя от скачков напряжения, короткого замыкания, перегрева.
| Исполнение измерительного узла | ИДМ-65 |
| Диаметр измеряемого материала, мм | 3-65 |
| Принцип измерения | электронный |
| Время сохранения информации при отключении питания | неограниченно |
| Напряжение питающей сети, В | 1 фазное, 220 |
| Частота переменного тока, Гц | 48-63 |
| Номинальная потребляемая мощность, кВт, не более | 1,5 |
| Частота вращения приводного барабана, об/мин | 3-50 (плавно) |
| Принцип подъема | гидравлический домкрат |
| Максимальный типоразмер поднимаемого барабана | 14 |
| Минимальный размер поднимаемого барабана | 8 |
| Точность измерения длины кабеля | ± (0,1+0,01*L), где L -- Длина |
| Диаметр измеряемого кабеля, мм | 3-65 |
| Ширина барабана, м., не более | 1 |
| Максимальная масса наматываемого кабеля на технологический барабан, кг., не более | 300 |
| Максимальная масса наматываемого кабеля на барабан, кг., не более | 1000 |
| Время разгона в режиме плавного пуска, с | 3 (можно изменить) |
| Защита электродвигателя: | |
| - от скачков напряжения питающей сети | + |
| - от короткого замыкания | + |
| - от перегрева | + |
| Диаметр технологического барабана, м., не более | 1 |
| Принцип раскладки кабеля | ручной кабелеукладчик |
| Температурный диапазон | 0С до +32С |
| Наличие опции останова при достижении запрограммированной длины | + |
| Наличие сетевого дросселя | + |
| Наличие центрирующих втулок | + |
| Наличие колесных опор | + |
| Масса станка, кг., не более | 450 |
| Габаритные размеры, мм. | 2395х1895х1432 |
