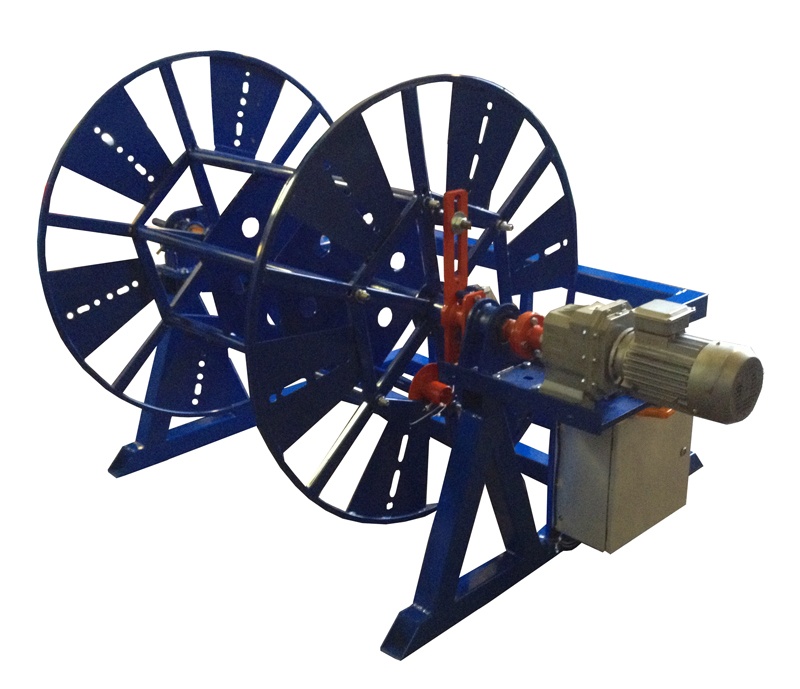

СТАНОК ДЛЯ НАМОТКИ КАБЕЛЯ УПК-16ПРГК-1,5 с АКУ-1100
УПК-16ПРГК-1,5 с АКУ-1100 - станок среднего класса с электроприводом, предназначен для намотки кабельно- проводниковой продукции и других длинномеров диаметром до 65 мм. Чаще всего используется для измерения длины при отгрузке готовой продукции в магазинах розничной тороговли для отмотки отрезков заданной длины. Станок предназначен для намотка кабеля как в бухту, так и на барабан. Технологический контроль длины осуществляется измерителем ИДМ-65, реализованном на электронном счетчике ИД-2. Максимальная грузоподъемность станка 1500 кг.
В КОМПЛЕКТ ПОСТАВКИ УПК-16ПРГК-1,5 с АКУ-1100 ВХОДИТ: - приемная стойка на 1000 кг с колесными опорами,
- автоматический кабелеукладчик, совмещенный с измерителем длины ИДМ-65.
КОМПЛЕКТАЦИЯ УПК-16ПРГК-1,5 с АКУ-1100 ВКЛЮЧАЕТ В СЕБЯ: - сертифицированный измеритель длины ИДМ-65,
- реверсивный счетчик ИД-2 со звуковой индикацией,
- технологический барабан.
ПРЕИМУЩЕСТВЕННЫЕ ХАРАКТЕРИСТИКИ УСТРОЙСТВА ДЛЯ ПЕРЕМОТКИ КАБЕЛЯ УПК-16ПРГК-1,5 с АКУ-1100: - приемная стойка оснащена гидравлическим подъемником для подъема и опускания барабанов с кабелем, что позволяет производить намотку без привлечения грузоподъемных механизмов;
- надежный сварной корпус имеет точную конструкцию, выполненную на высокотехнологичном оборудовании с использованием роботизированных сварочных комплексов;
- длительный эксплуатационный ресурс;
- наличие кабелеукладчика обеспечивает аккуратное формирование бухт;
- кабелеукладчик имеет автоматический привод и не требует управления оператором;
- преобразователь частоты позволяет плавно изменять скорость намотки кабеля от 4 до 60 оборотов в минуту;
- измеритель реализован на герметичном электронном счетчике ИД-2, который зарекомендовал себя как исключительно надежное устройство;
- наличие колесных опор позволяет одному оператору легко перемещать станок по территории склада.
| Исполнение измерительного узла | ИДМ-65 |
| Диаметр измеряемого материала, мм | 3-65 |
| Принцип измерения | электронный |
| Время сохранения информации при отключении питания | неограниченно |
| Напряжение питающей сети, В | 380 |
| Частота переменного тока, Гц | 48-63 |
| Номинальная потребляемая мощность, кВт, не более | 2,2 |
| Частота вращения приводного барабана, об/мин | 3-50 (плавно) |
| Принцип подъема | гидравлический домкрат |
| Максимальный типоразмер поднимаемого барабана | 16 |
| Минимальный размер поднимаемого барабана | 10 |
| Точность измерения длины кабеля, % | 1 |
| Максимальная ширина раскладки, мм | 1100 |
| Ширина барабана, м., не более | 1 |
| Максимальная масса наматываемого кабеля на технологический барабан, кг., не более | 300 |
| Максимальная масса наматываемого кабеля на барабан, кг., не более | 1500 |
| Время разгона в режиме плавного пуска, с | 3 (можно изменить) |
| Защита электродвигателя: | |
| - от скачков напряжения питающей сети | + |
| - от короткого замыкания | + |
| - от перегрева | + |
| Диаметр технологического барабана, м., не более | 1 |
| Принцип раскладки кабеля | автоматический кабелеукладчик |
| Температурный диапазон | 0С до +32С |
| Наличие опции останова при достижении запрограммированной длины | + |
| Наличие сетевого дросселя | + |
| Наличие центрирующих втулок | + |
| Наличие колесных опор | + |
| Масса станка, кг., не более | 650 |
| Габаритные размеры, мм. | 2650х1850х1690 |
| Диаметр съемного вала 1, мм. | 48 |
| Диаметр съемного вала 2, мм. | 68 |
