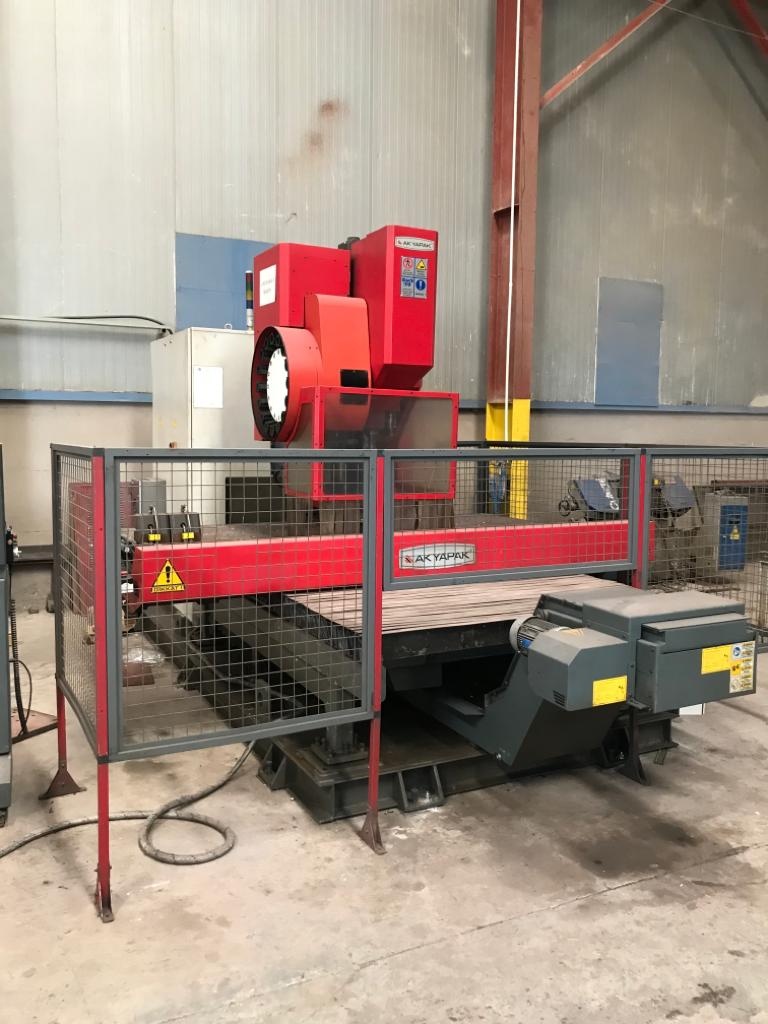

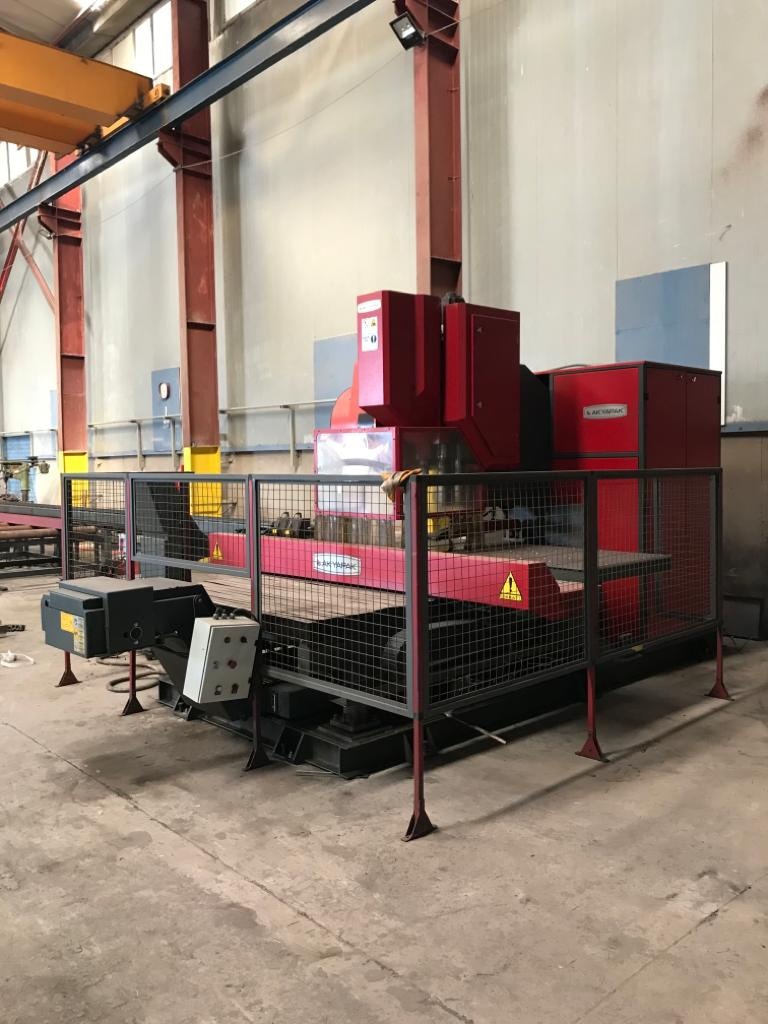

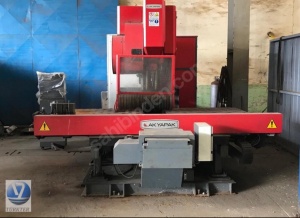

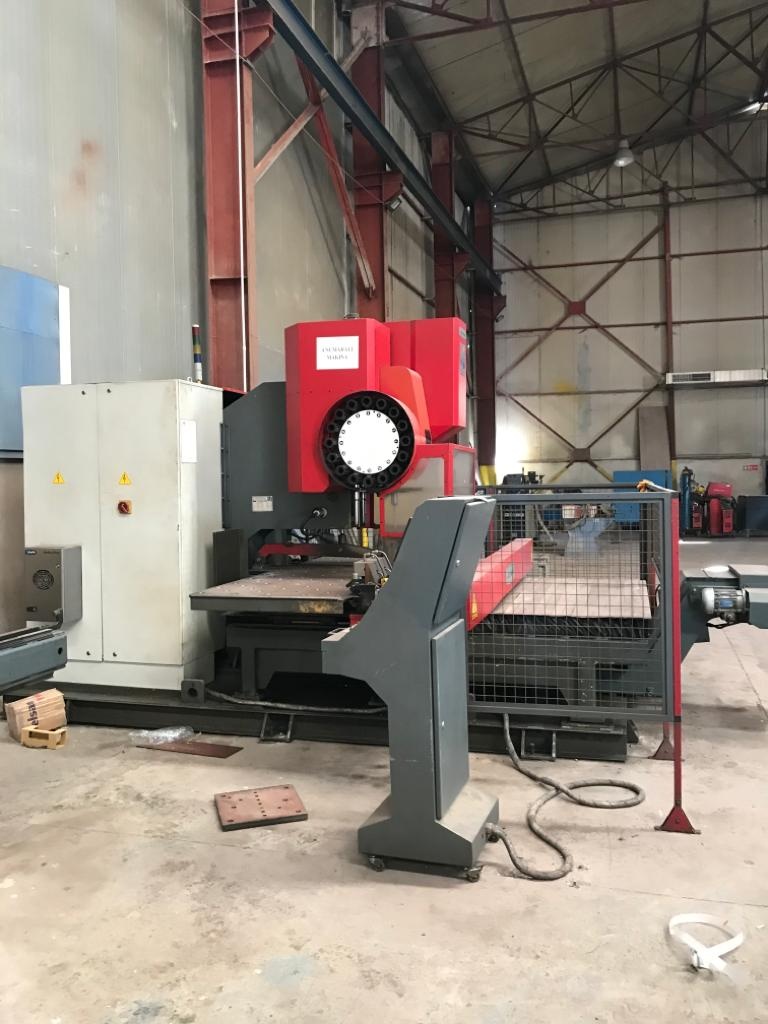

AFD 10 ФЛАНЦЕВЫЙ СВЕРЛИЛЬНЫЙ СТАНОК С ЧПУ с системой измерения инструмента

Фланцевый сверлильный станок с ЧПУ - AFD ЦЕНА  с НДС, ДОСТАВКОЙ и ПНР. СРОК ПОСТАВКИ 30 дней.

Модель

AFD 10 CNC Flange & Plate Drilling

Панель управления

MITSUBISHI

Сверлильная установка

Количество шпинделей

1 шт

Количество осей

3 шт

Диапазон оборотов

10-3000rpm

Конический инструмент

BT 40

Мощность двигателя

22 kW (140 HP)

Крутящий момент шпинделя

280Nm

Производительность

Минимальный размер листа (мм)

100 mm   * 100 mm  * 6 mm

Максимальный размер листа (мм)

*максимальные размеры представлены исходя из веса рабочей детали

1000 mm  * 1500 mm *  64 mm

1000 mm  * 1190 mm *  80 mm

795 mm  * 1500 mm *  80 mm

Толщина листа/макс (мм)

6/80

Максимальный вес рабочей детали

750 kg

Диаметр сверления

10 (3/8’’) – 40 (1-9/16’’) mm

Максимальный диаметр просверливаемого отверстия (мм)

6mm (0.23”) / 80 mm (3.15”)

Нажатие мин/макс

M10 (1/2’’) - M24 (1”)

Скорость оси Х

20.000 mm/dk

Скорость оси Y

20.000 mm/dk

Скорость оси Z

15.000 mm/dk

Прочие параметры

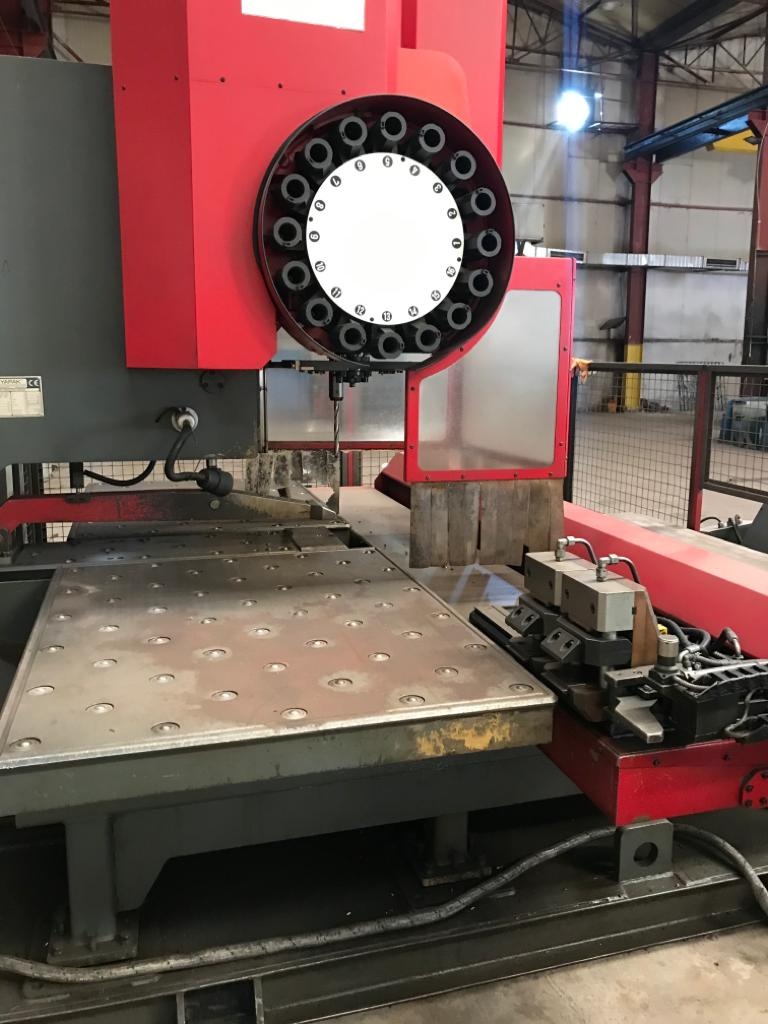

Автоматическая замена инструмента

16 единиц (СТАНДАРТ)

Автоматическая система смазки

Стандарт

Охлаждение инструмента

Внутреннее и внешнее (Масляный туман)

Конвейер для стружки

Стандарт

Охлаждение для электрической панели переменного тока

Стандарт

Техническая документация

Стандарт

Вес станка

7250 кг

Прлощадь, занимаемая станком (мм)

6500x5500x2550
