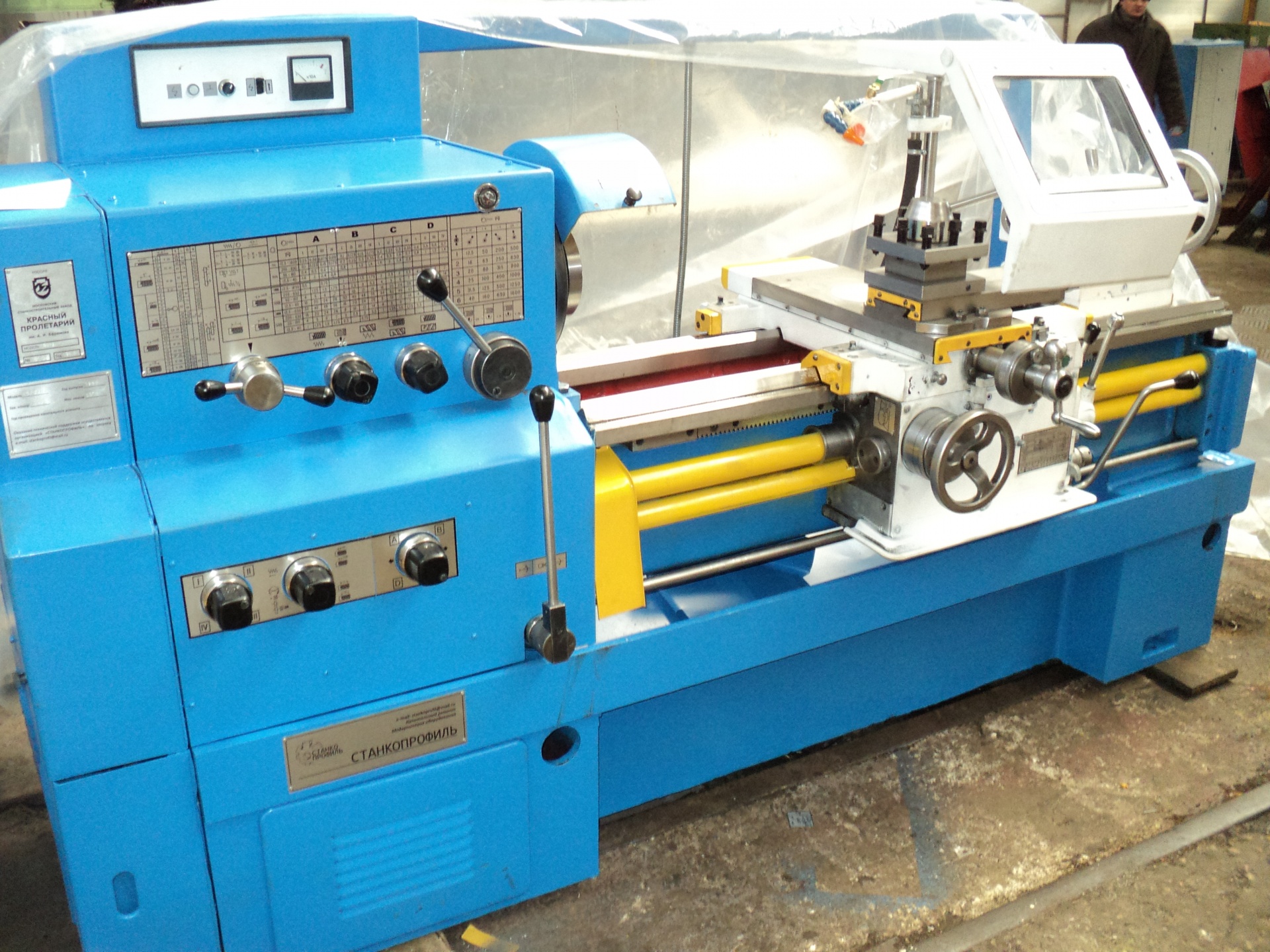

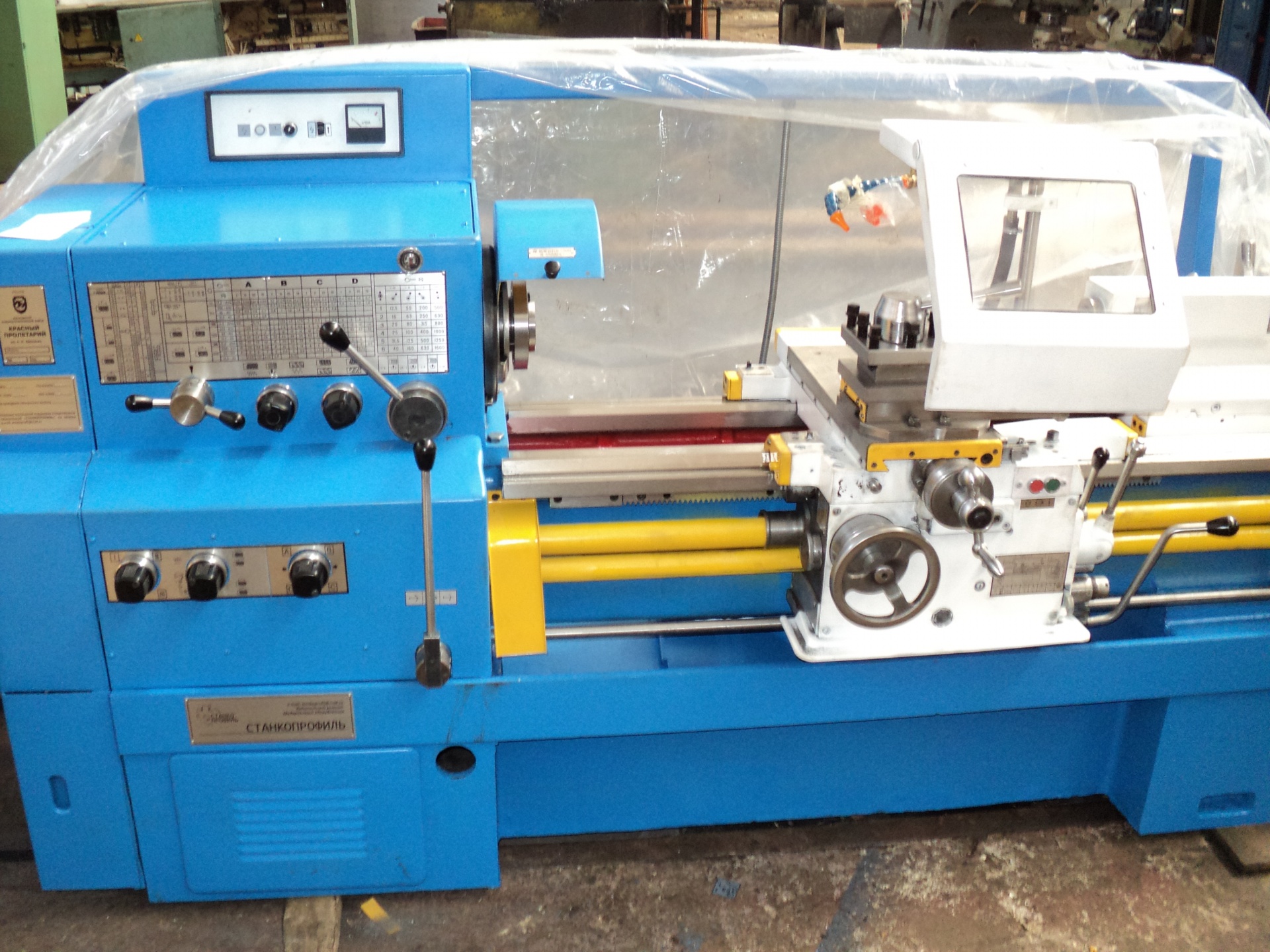

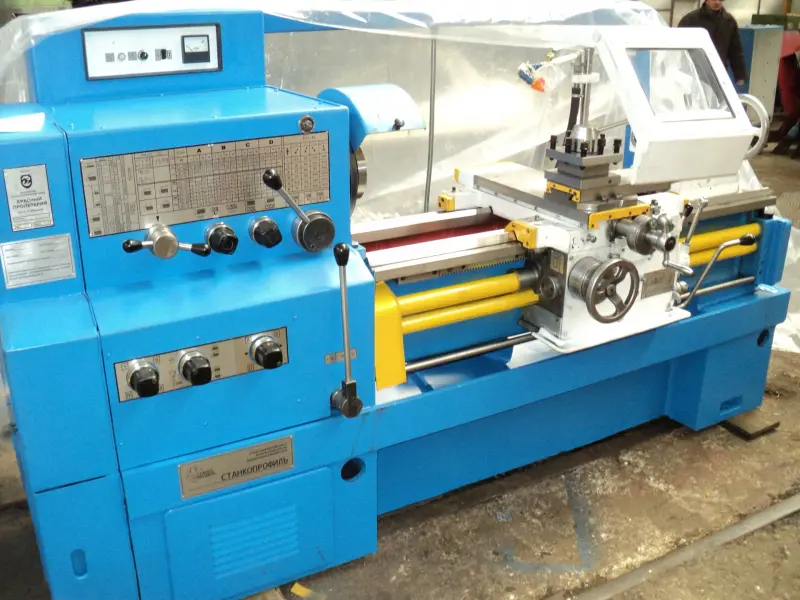

16К20
Токарно винторезный станок 16К20 предназначены для выполнения разнообразных токарных работ: обтачивания и растачивания цилиндрических и конических поверхностей, нарезания наружных и внутренних метрических, дюймовых, модульных и питчевыхрезьб, а также сверления, зенкерования, развертывания,и т.п. Отклонение от цилиндричности 7 мк, конусности 20 мк на длине 300 мм, отклонение от прямолинейности торцевой поверхности на диаметре 300 мм - 16 мк.
Станки оснащены механическим фрикционом, приводом быстрых перемещений суппорта, задняя бабка имеет аэростатическую разгрузку, направляющие станины закалены HRCэ 49...57
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ 16К20
Модель 16К20
Наибольший диаметр обрабатываемой заготовки, мм:
- над станиной 400
- над суппортом 220
Наибольшая длина обрабатываемой заготовки, мм 750-1500
Класс точности по ГОСТ 8-82 H
Размер внутреннего конуса в шпинделе, М Морзе 6 М80*
Конец шпинделя по ГОСТ 12593-72 6К, 6М*
Диаметр сквозного отверстия в шпинделе, мм 55, 62*
Наибольшая масса устанавливаемой заготовки, кг
- закрепленного в патроне 300
- закрепленного в центрах 1300
Число ступеней частот вращения шпинделя
- прямого 23
- обратного 12
Пределы частот вращения шпинделя, мин
- прямого 12,5-2000
- обратного 19-2420
Число ступеней рабочих подач:
- продольных 42, 56*
- поперечных 42, 56*
Пределы рабочих подач, мм/об
- продольных 0.07-4.16
- поперечных 0.035-2.08
Количество нарезаемых резьб, единиц:
- метрических 45, 53*
- дюймовых 28, 57*
- модульных 38
- питчевых 37
- архимедовой спирали 5
Пределы шагов нарезаемых резьб:
- дюймовых, число ниток на дюйм 24…1.625
- метрических, мм 0.5-192
- модульных, модуль 0.5…48
- питчевых, питч 96..1
- архимедовой спирали, дюйм 3/8”, 7/16”
- архимедовой спирали, мм 8, 10, 12
Наибольший крутящий момент, кНм 2
Наибольшее перемещение пиноли, мм 200
Поперечное смещение корпуса, мм ±15
Наибольшее сечение резца, мм 25
Габаритные размеры станка, мм
- длина 2812
- ширина 1166
- высота 1324
Масса станка, кг 2140
Мощность электродвигателя привода главного движения, кВт 10
Мощность электродвигателя привода быстрых перемещений суппорта, кВт 0.75 или 1,1
Мощность насоса охлаждения, кВт 0.12
