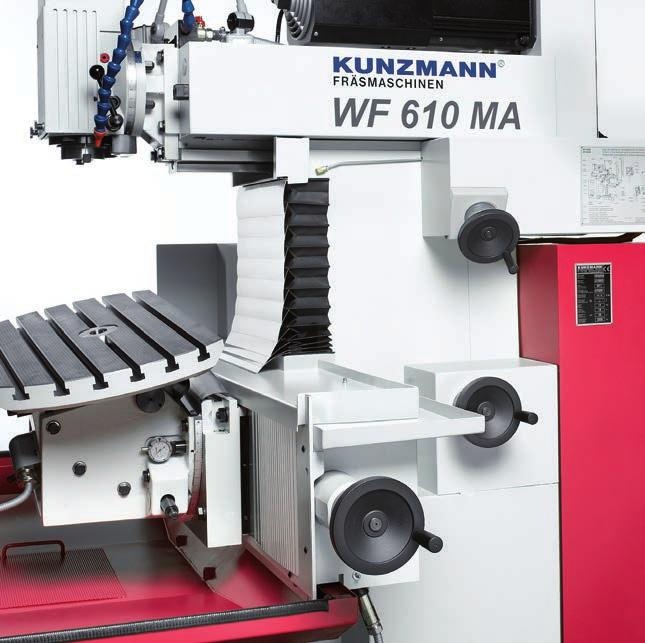

Универсально-фрезерный станок WF 600 MA / WF 600 M (Kunzmann)

Станок  KUNZMANN  WF 600 MA/M — это последняя модель традиционного фрезерного станка, представленного на рынке.

Область его применения — это пользователи, ориентированные на производство, производители высококачественных одиночных деталей и мелкосерийной продукции для зажимных приспособлений и инструмента. Этот универсальный фрезерный станок характеризуется высоким качеством, эффективностью, самыми высокими уровнями точности и упрощенными обслуживанием.

Основные характеристики KUNZMANN:

• Устойчивая высокопрочная чугунная конструкция с горизонтально-/вертикальным шпинделем и ручной пинолью
• Закаленные и отшлифованные плоские направляющие по всем осям для обеспечения самой высокой жесткости
• Шариковые винты для встречного и попутного фрезерования
• Автоматическая фиксация привода подачи для обеспечения безопасности в эксплуатации
• Плавная скорость подачи и интенсивности скорости вращения шпинделя
• Приложение высоких моментных нагрузок на главный привод шпинделя с коробкой подач(автоматически изменяемый)
• Гидравлический захват инструмента
• Механические маховички для всех осей
• Автономный резервуар для СОЖ, вместимость 70 литров
• Полностью эргономичная и удобная для пользователя конструкция станка
• WF 600 МА — цифровая индикация Heidenhain по 3 активным осям

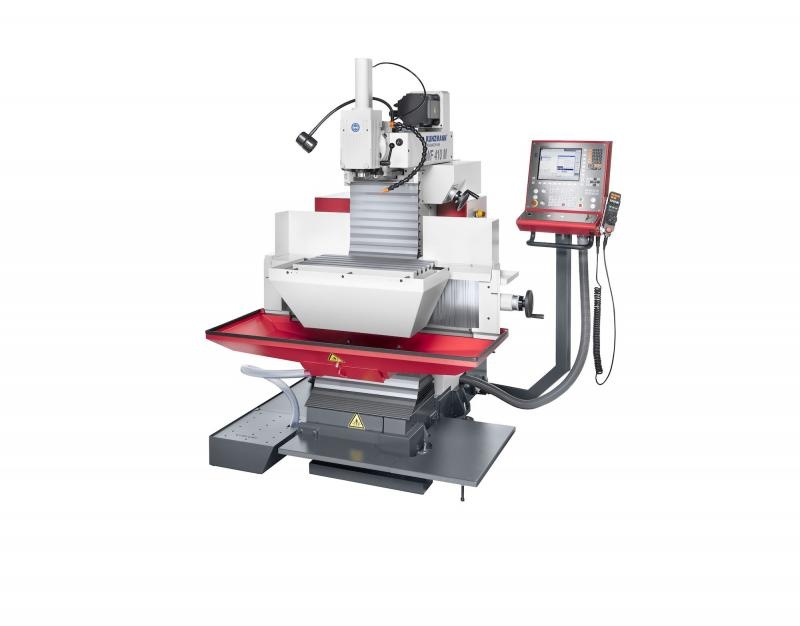

• WF 600 М — с устройством позиционного управления HeidenhainTNC 128, включая циклы обработки и 3 осевую цифровую индикацию

Технические данные WF 600 MA / 600 M

Как базовая модель станок WF 600 МА оснащен цифровым воспроизведением Heidenhain по 3 активным осям, а в станок WF 600 М уже включена система позиционирования HeidenhainTNC 128.

Heidenhain Цифровая индикация
С данным устройством цифровой индикации по 3 осям требуемое положение по одной оси может быть перемещено автоматически при помощи скорости подачи или быстрым ходом.

Параксиальное перемещение осей координаты в пределах допуска, а также с дискретной скоростью подачи в толчковом режиме выводится на дисплее управления в заданной позиции по X-, Y-, Z-оси.

Рабочие режимы:
— Ручной режим
— Позиционирование с ручным вводом данных
— Дискретное позиционирование в толчковом режиме

Heidenhain TNC 128 Позиционное управление
Комбинация цифровой индикации и системы управления для эффективной механической обработки отдельных деталей и малых серий.

Станок TNC 128 предлагает параксиальное перемещение требуемой координаты в пределах допуска.

Рабочие режимы:
— Ручное управление
— Позиционирование с ручным вводом данных
— Выполнение программы (покадровое / в полной последовательности *)
— Программирование

Простой, диалогово-управляемый ввод данных, в частности, со следующими циклами:
— Цикл болтового отверстия
— Нарезание резьбы метчиком с компенсационным патроном
— Схемы расположения отверстий по окружности
— Линейные схемы расположения отверстий
— Прямоугольное фрезерование глубоких выемок

Кроме того:
— Инструментальная планшайба и опорные точки
— Вычислительное устройство для данных расчета режимов резания
— Экранные инструкции по эксплуатации
— Интерфейс по данным V24 / RS-232-C

* Выполнение программы в полной последовательности только в сочетании с имеющейся кабиной защиты от брызг (причина: правила ЕС) )
