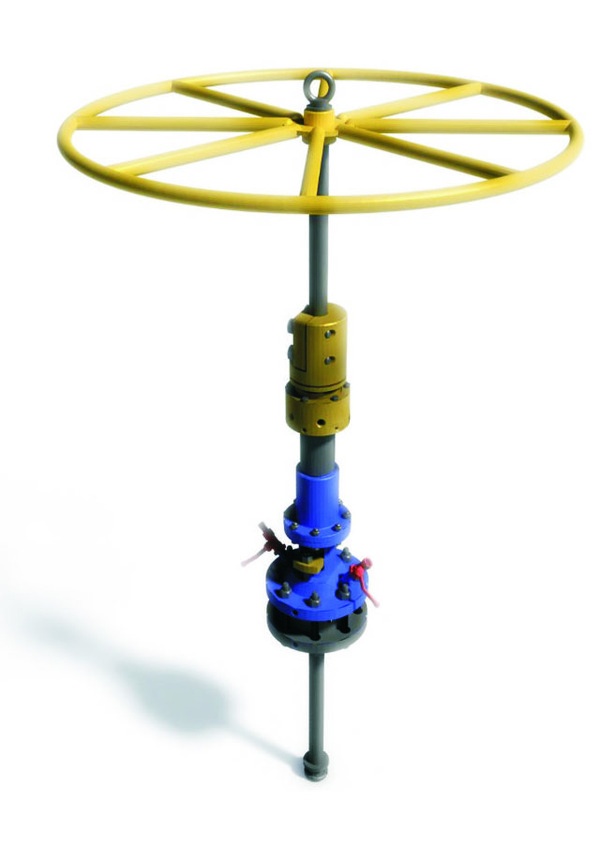

Станки предназначены для врезки отводов в действующий трубопровод, находящийся под давлением транспортируемой среды до 6,3 МПа с сохранением герметичности при врезке ГАКС-В-80/150Р (СВ-Р)
- Применяются в полевых условиях и на промышленных объектах транспортировки газа, нефти, воды, пара и др.
- Не требуют отключения трубопровода.
На станок получено разрешение на применение для работы на опасных производственных объектах, выданное Федеральной службой РФ по экологическому, технологическому и атомному надзору.
- Поставляются для установки на полнопроходную задвижку или шаровый кран в соответствии с DN и PN диапазона использования станка.
- Толщина стенки трубы 4...20 мм.
- Вырезанный элемент трубы удерживается после вырезки отверстия и удаляется при демонтаже станка.
- Ручной привод не требует источника энергии.
- Возможна поставка:
- на другие диапазоны использования по DN и PN (4,0; 2,5; 1,6 МПа);
- могут доукомплектовываться электроприводом в процессе эксплуатации.
- Инструмент (кольцевые сверла) в комплект поставки не входит, поставляется отдельно.
- При заказе сообщается выбранный вариант инструмента:
- цельные сверла из быстрорежущей стали; сверла с напаянными твердосплавными пластинами.
| Модель | Диапазон использования | Габаритные размеры, мм | Масса наиболее тяжелого узла, кг | Масса всего комплекта, кг |
| DN, мм | PN, МПа |
| ГАКС-В-80/150Р (СВ-Р) | 150, 100, 80 | 6,3 | 1000x1000x1855 | 55 | 120 |
| ГАКС-В-50/150Р (СВ-Р-50/150) | 50, 80, 100, 150 | 6,3 | 1000x1000x1855 | 50 | 140 |
| ГАКС-В-50Р (СВ-Р-50) | 50 | 6,3 | 1300x500x180 | -- | 80 |
| ГАКС-В-80Р (СВ-Р-80) | 80 | 6,3 | 1000x1000x1843 | 40 | 80 |
| ГАКС-В-100Р (СВ-Р-100) | 100 | 6,3 | 1000x1000x1843 | 45 | 70 |
| ГАКС-В-150Р (СВ-Р-150) | 150 | 6,3 | 1000x1000x1855 | 55 | 80 |
| ГАКС-В-20-Р (СВ-Р-20) | 20 | 1,0; 1,6 | 1300x500x60 | -- | 6,8 |
| ГАКС-В-50-4,0Р (СВ-Р-50) | 50 | 4,0 | 1300x500x180 | -- | 80 |
| ГАКС-В-50/100-4,0Р (СВ-Р-50/100) | 50, 80, 100 | 4,0 | 800x800x1543 | 20 | 110 |
