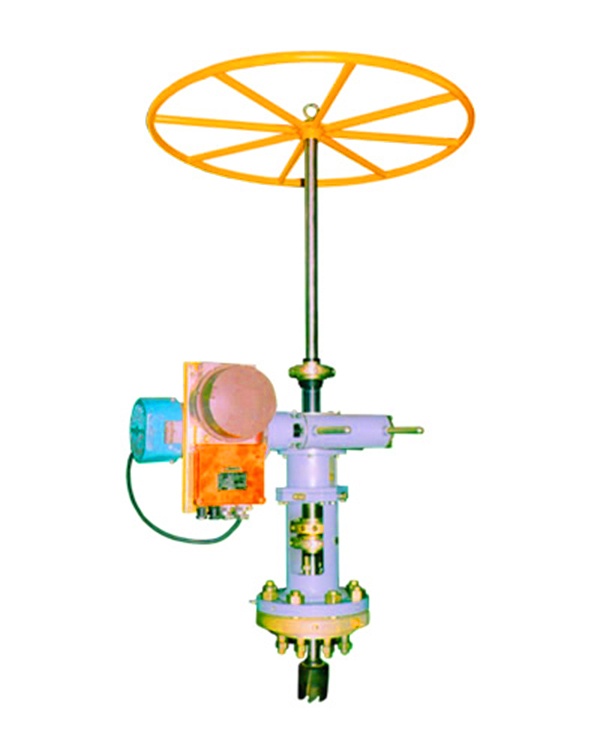

Станки предназначены для врезки отводов в трубопровод, находящийся под давлением транспортируемой среды до 6,3 МПа с сохранением герметичности при врезке.
- Применяются в полевых условиях и на промышленных объектах транспортировки газа, нефти, воды, пара и др.
- Не требуют отключения трубопровода.
На станки получено разрешение на применение для работы на опасных производственных объектах, выданное Федеральной службой РФ по экологическому, технологическому и атомному надзору.
- Поставляются для установки на полнопроходную задвижку или шаровый кран в соответствии с DN и PN диапазона использования станка.
- Толщина стенки трубы от 4 до 20 мм.
- Вырезанный элемент трубы удерживается после вырезки отверстия и удаляется при демонтаже станка.
- Электрооборудование поставляется во взрывозащищенном исполнении.
- Станки снабжаются ручным дублером.
- Возможна поставка:
- на другие диапазоны использования по DN и PN (4,0; 2,5; 1,6 МПа);
- с регулируемым электроприводом для плавного управления оборотами режущего инструмента;
- с электроприводом общепромышленного исполнения - модели типа СВ-Э (ГАКС-В-80 / 150Э); СВ-Э-50 / 150 (ГАКС-В-50 / 150Э); .
- Инструмент (кольцевые сверла) в комплект поставки не входит, поставляется отдельно.
- При заказе сообщается выбранный вариант инструмента:
- цельные сверла из быстрорежущей стали; сверла с напаянными твердосплавными пластинами.
| Модель | Диапазон использования | Габаритные размеры, мм | Масса наиболее тяжелого узла, кг | Масса всего комплекта, кг |
| DN, мм | PN, МПа |
| ГАКС-В-80 / 150ЭВ (СВ-Э-В) | 150, 100, 80 | 6,3 | 1000x1000x1855 | 55 | 190 |
| ГАКС-В-50 / 150ЭВ (СВ-Э-В-50/150) | 50, 80, 100, 150 | 6,3 | 1000x1000x1855 | 50 | 210 |
| ГАКС-В-50ЭВ (СВ-Э-В-50) | 50 | 6,3 | 1300x500x180 | -- | 150 |
| ГАКС-В-80ЭВ (СВ-Э-В-80) | 80 | 6,3 | 1000x1000x1843 | 40 | 150 |
| ГАКС-В-100ЭВ (СВ-Э-В-100) | 100 | 6,3 | 1000x1000x1855 | 50 | 210 |
| ГАКС-В-150ЭВ (СВ-Э-В-150) | 150 | 6,3 | 1300x500x180 | -- | 150 |
| ГАКС-В-200 / 300-1,6ЭВ (СВ-Э-В-200/300) | 200, 250, 300 | 1,6 | 1000x1000x1843 | 40 | 150 |
| ГАКС-В-200-1,6ЭВ (СВ-Э-В-200) | 200 | 1,6 | 1000x1000x1843 | 45 | 140 |
| ГАКС-В-250-1,6ЭВ (СВ-Э-В-250) | 250 | 1,6 | 1000x1000x1855 | 55 | 160 |
| ГАКС-В-300-1,6ЭВ (СВ-Э-В-300) | 300 | 1,6 | 1000x1000x2108 | -- | 440 |
| ГАКС-В-100 / 300-6,3ЭВ (СВ-Э-В-100/300) | 100, 150, 200, 250, 300 | 6,3 | 1000x1000x1843 | 45 | 140 |
| ГАКС-В-500-1,6ЭВ (СВ-Э-В-500) | 500 | 1,6 | 1000x1000x1855 | 55 | 160 |
| ГАКС-В-400 / 500-1,6ЭВ (СВ-Э-В-400/500) | 400, 500 | 1,6 | 1000x1000x2108 | -- | 440 |
