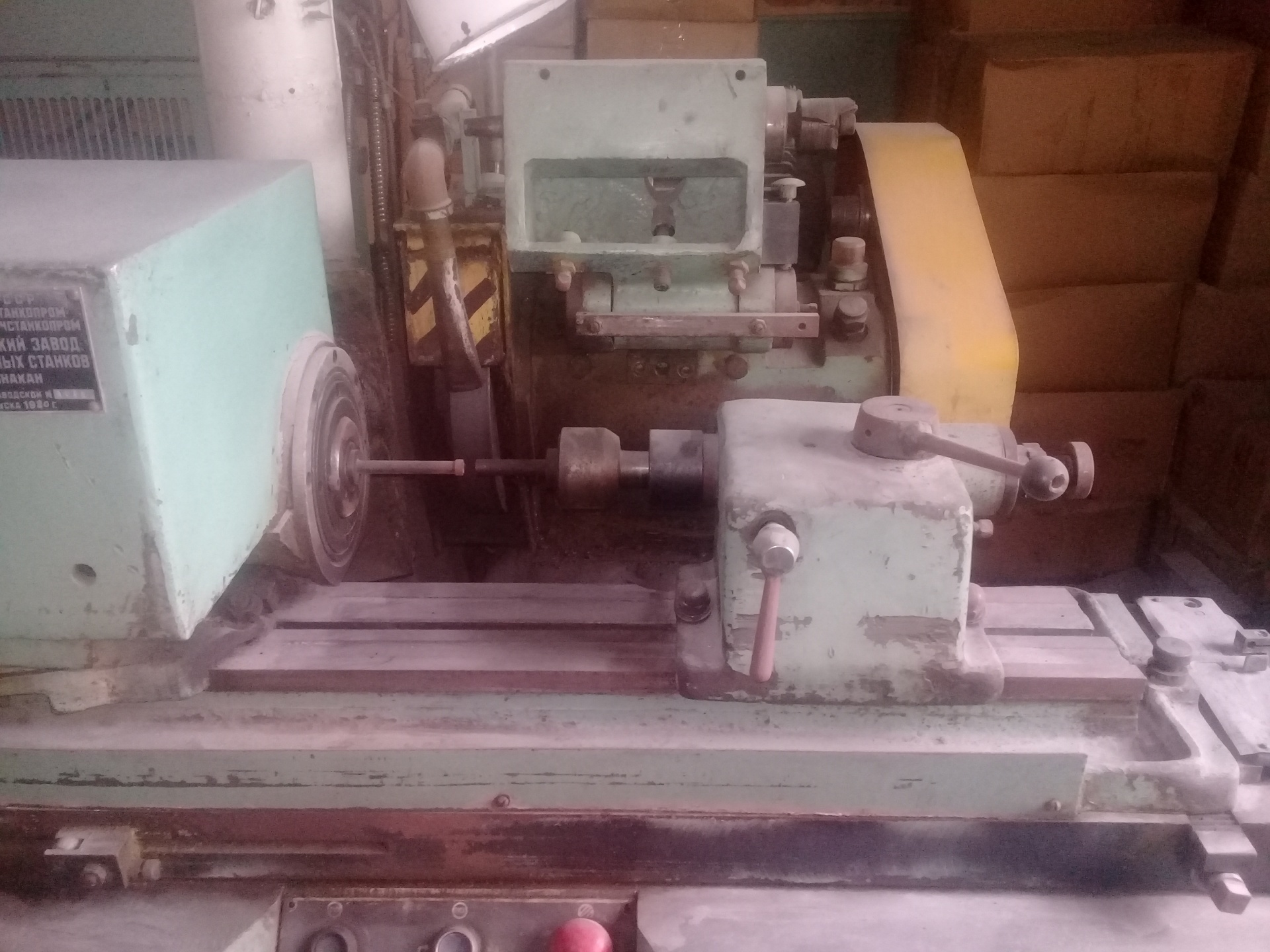

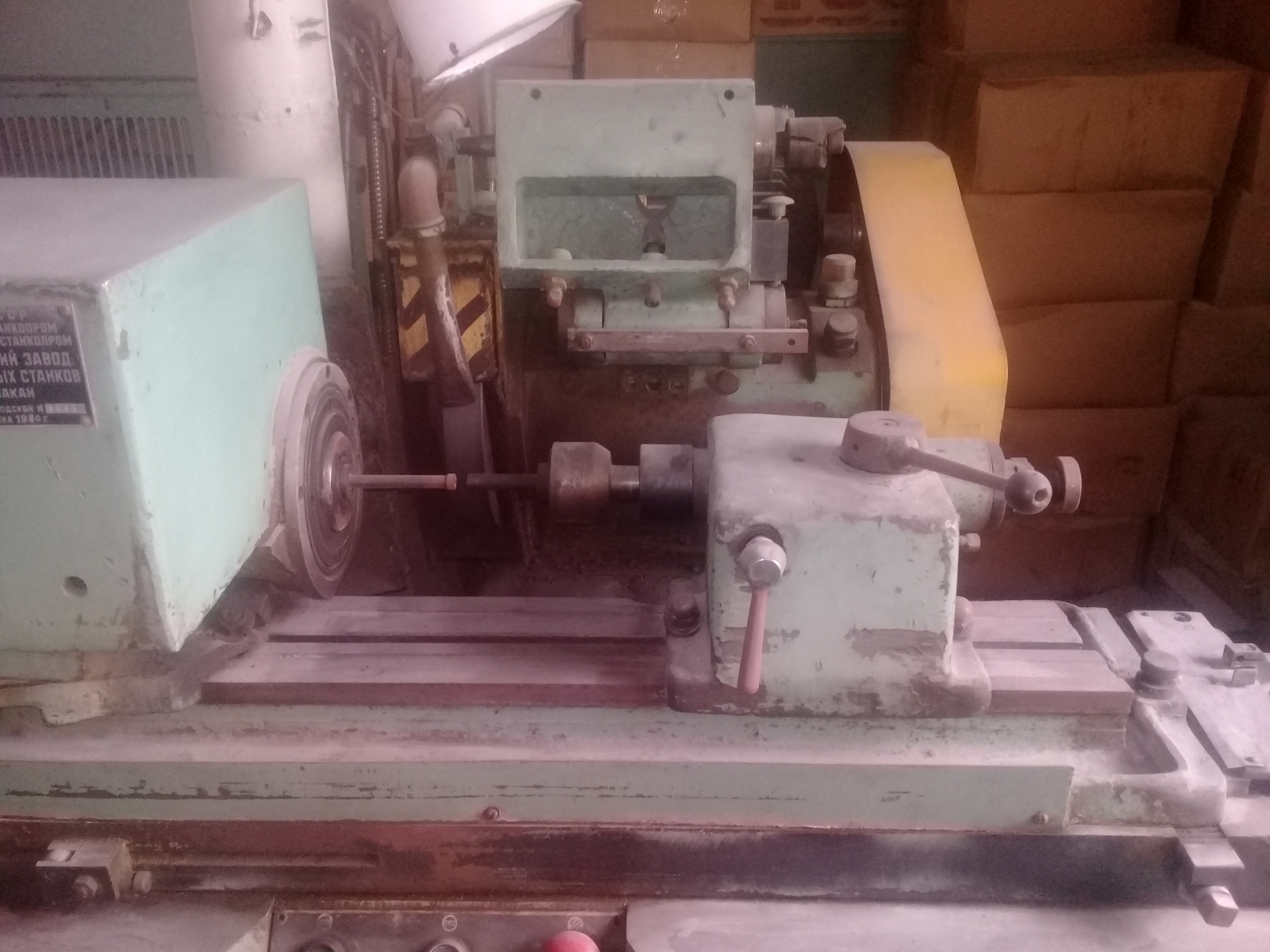

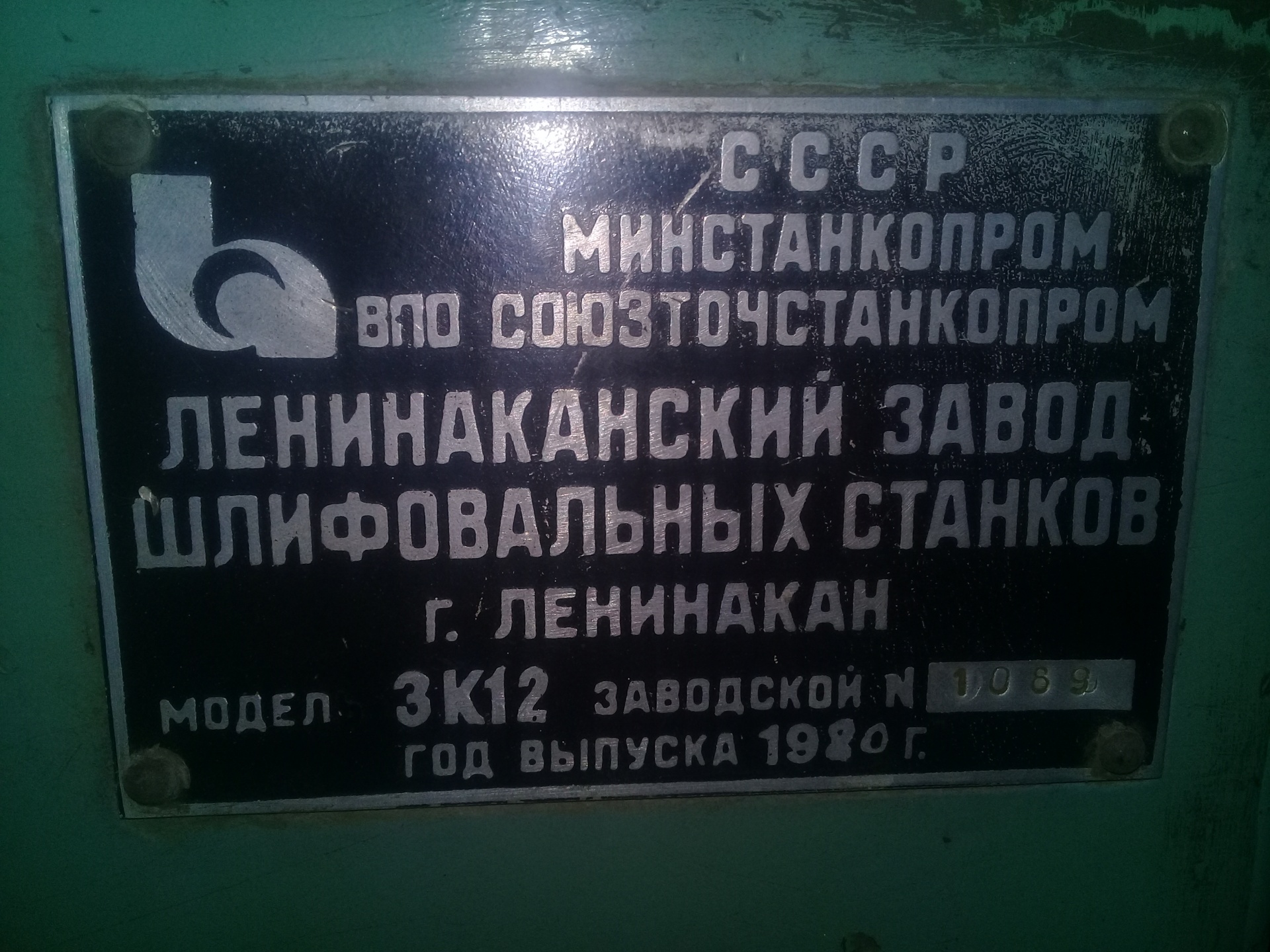

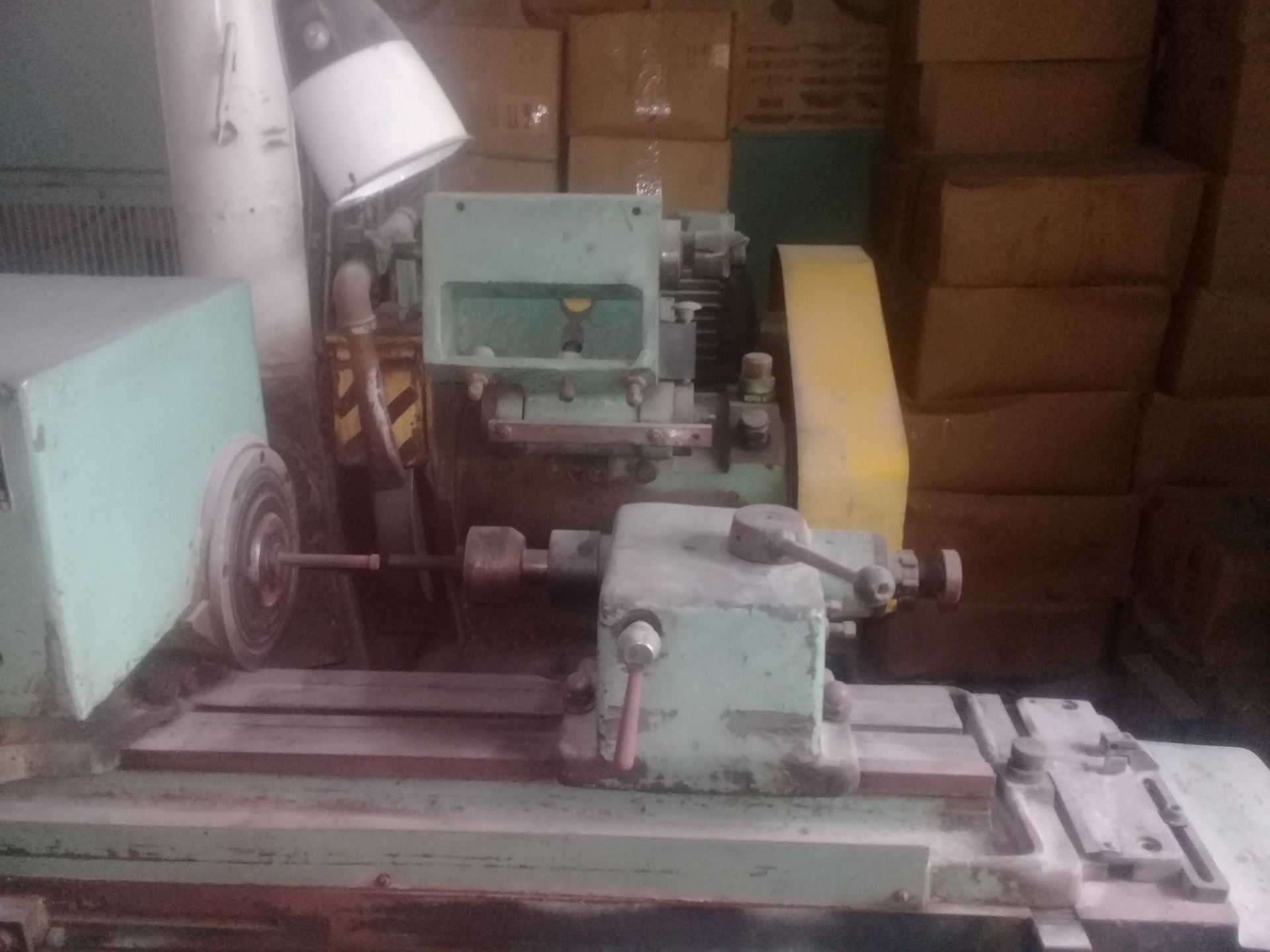

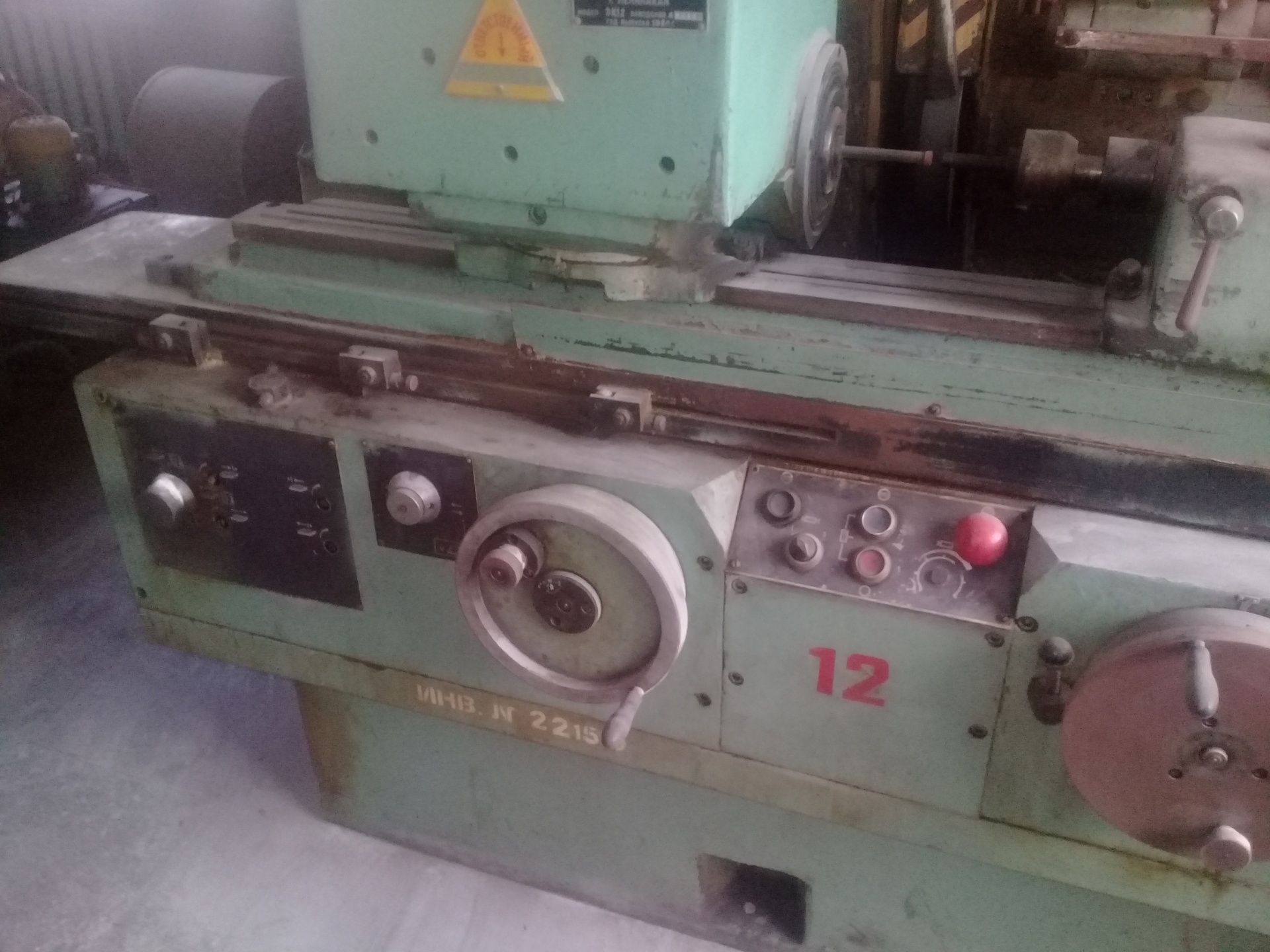

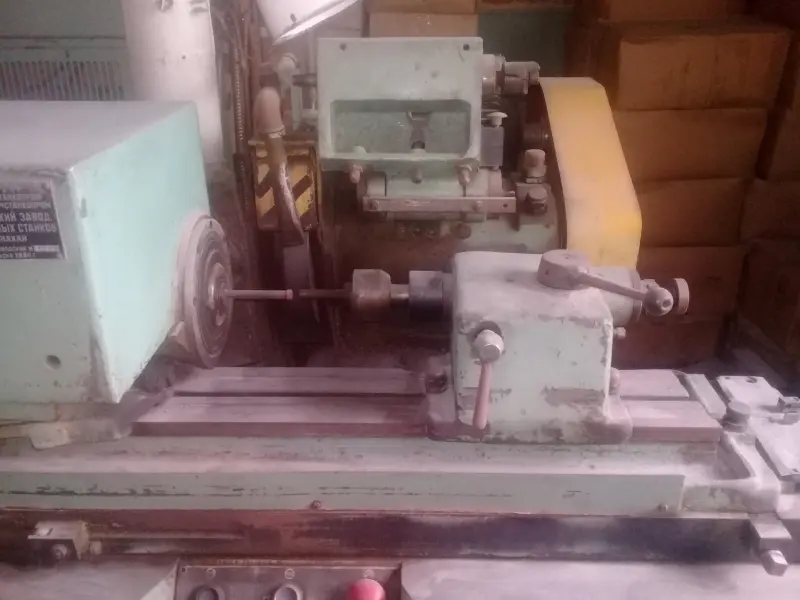

3К12 станок круглошлифовальный универсальный 1980 гв

Наименование параметра

3К12

Основные параметры

Класс точности по ГОСТ 8-82

П

Наибольший диаметр обрабатываемого изделия, мм

200

Наибольшая длина обрабатываемого изделия (РМЦ), мм

500

Наибольшая длина шлифования, мм

450

Наибольший диаметр круглого шлифования, мм

200

Рекомендуемый диаметр круглого шлифования, мм

8..60

Рекомендуемый диаметр внутреннего шлифования, мм

25..100

Расстояние от оси шпинделя передней бабки до зеркала стола - высота центров, мм

120

Станина и столы станка

Наибольшее продольное перемещение стола от руки/автомат, мм

550/ 500

Наименьший ход стола между упорами, мм

2

Ручное замедленное/ ускоренное перемещения стола за один оборот маховика, мм

1,6/ 32,0

Скорость перемещения стола от гидросистемы, м/мин

0,1..5

Наибольший угол поворота верхнего стола по часовой стрелке, град

6

Наибольший угол поворота верхнего стола против часовой стрелки, град

7

Шлифовальная бабка

Наибольшее перемещение шлифовальной бабки от маховика, мм

110

Перемещение шлифовальной бабки относительно верхних салазок, мм

230

Перемещение шлифовальной бабки во время быстрого подвода, мм

40

Поворот шлифовальной бабки, град

90

Шлифовальный круг по ГОСТ 2424-67

350 х 40 х 127

Диаметр шлифовального круга - наибольший/ наименьший, м/с

Диаметр шлифовального круга - посадочный, м/с

127

Наибольшая высота устанавливаемого круга, мм

40

Частота вращения шпинделя наружного шлифования, об/мин

2720

Толчковая подача - периодическая подача с реверсированием стола, мм

Величина поперечного перемещения шлифовальной бабки за один оборот маховика, мм

0,5

Скорость быстрого установочного перемещения шлифовальной бабки, мм/мин

1,0

Конец шлифовального шпинделя по ГОСТ 2323-67 (конусность 1:5, номинальный диаметр), мм

65

Приспособление для внутреннего шлифования

Диаметр внутришлифовальной головки, мм

17 х 20 х 6
30 х 25 х 10
40 х 32 х 16

Число оборотов внутришлифовального шпинделя

16750

Передняя бабка (бабка изделия)

Частота вращения изделия (бесступенчатое регулирование), об/мин

52..780

Угол поворота в сторону шлифовального круга, град

90

Угол поворота в сторону от шлифовального круга, град

30

Конус шпинделя передней бабки по ГОСТ 2847-67

Морзе 4

Задняя бабка

Величина отвода пиноли задней бабки от руки, мм

30

Конус шпинделя пиноли задней бабки по ГОСТ 2847-67

Морзе 4

Привод и электрооборудование станка

Количество электродвигателей на станке

7

Электродвигатель шпинделя шлифовальной бабки 2М, кВт

5,5

Электродвигатель внутришлифовального шпинделя 7М, кВт

1,1

Электродвигатель привода изделия 1М, кВт

0,7

Электродвигатель насоса гидросистемы 3М, кВт

2,2

Электродвигатель насоса системы смазки шпинделя 4М, кВт

0,27

Электродвигатель насоса системы охлаждения 5М, кВт

0,15

Электродвигатель магнитного сепаратора 6М, кВт

0,12

Габаритные размеры и масса станка

Габаритные размеры станка (длина х ширина х высота), мм

2600 х 1900 х 1975

Масса станка с электрооборудованием и охлаждением, кг

3100
