1.1 Экструзионные линии по производству двухстенковых/ одностенковыхгофротруб ПП/ПЭ/ПВХ (PP/PE/PVC)
Однослойные и двухслойные гофрированные трубы широко применяются при монтаже мелиоративных и дренажных систем, канализационных сетей и т.д.

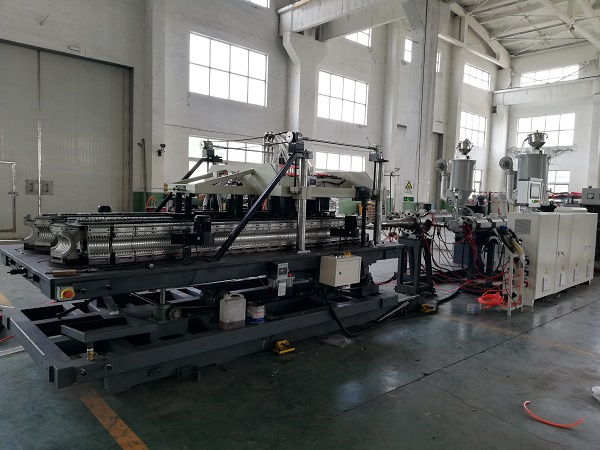

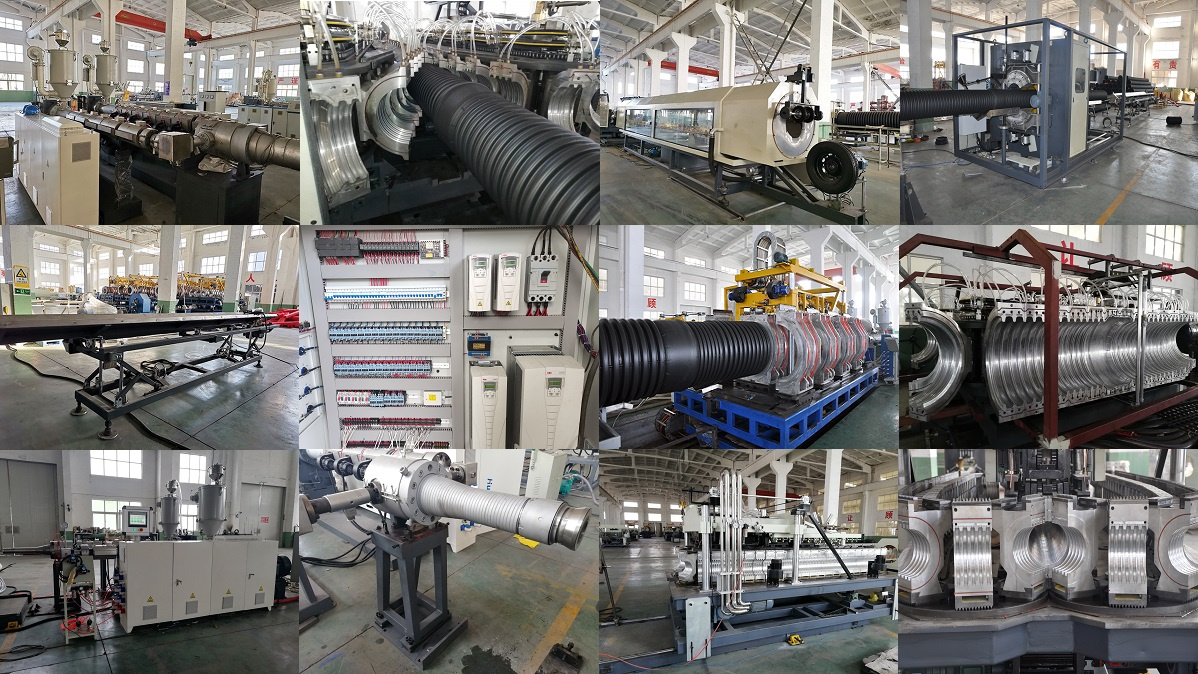

Состав линии для производства однослойных/двухслойныхгофротруб:
Автоматический загрузчик

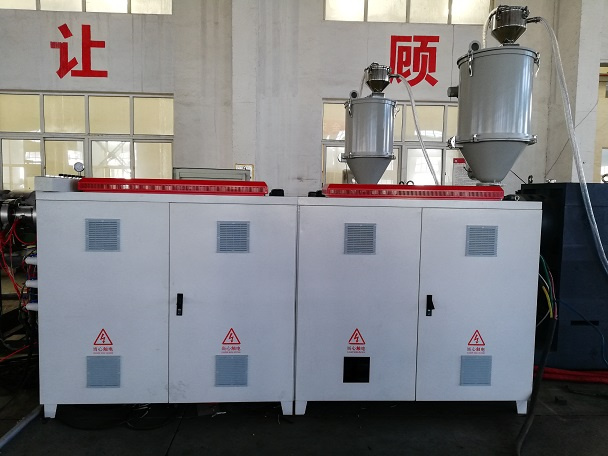

Система управления
Одношнековый экструдер/Двухшнековый экструдер (для внеш. слоя)
Со- экструдер одношнековый /Со- экструдер двухшнековый (для внут. слоя)
Трубные головки и матрица, дорн, калибр

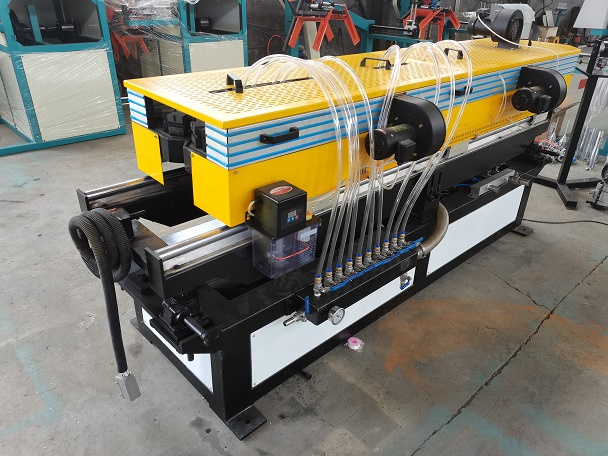

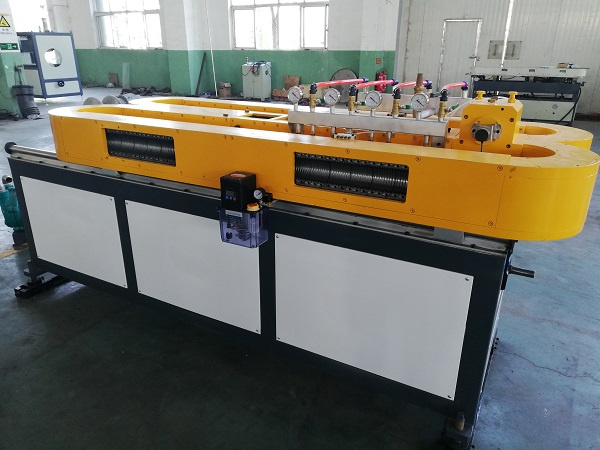

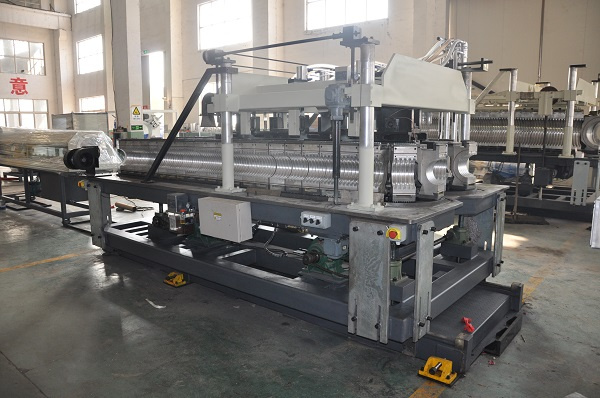

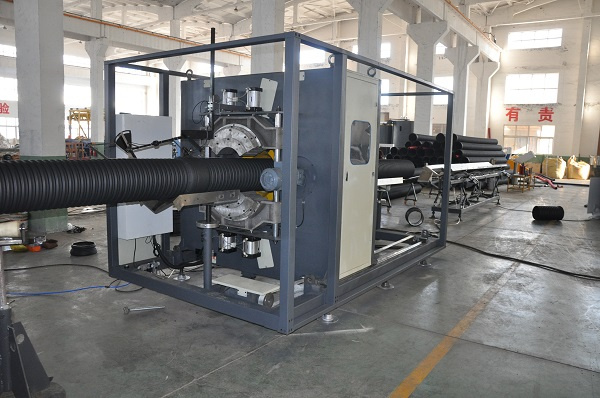

Гофратор

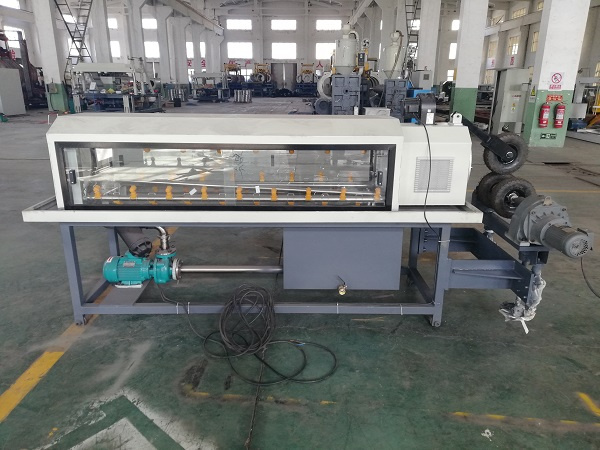

Ванна охлаждения
Тянущее устройство
Отрезное устройство
Штабелер

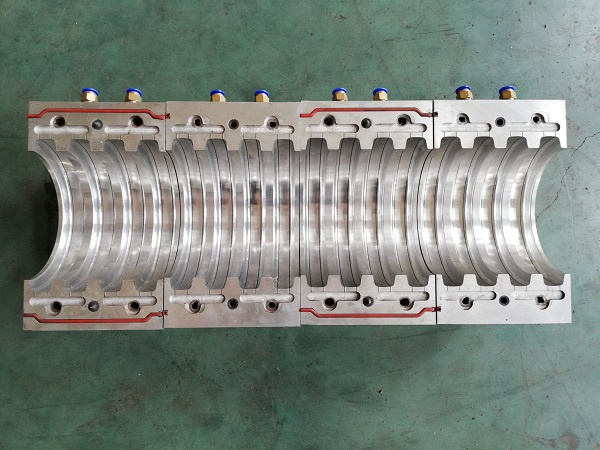

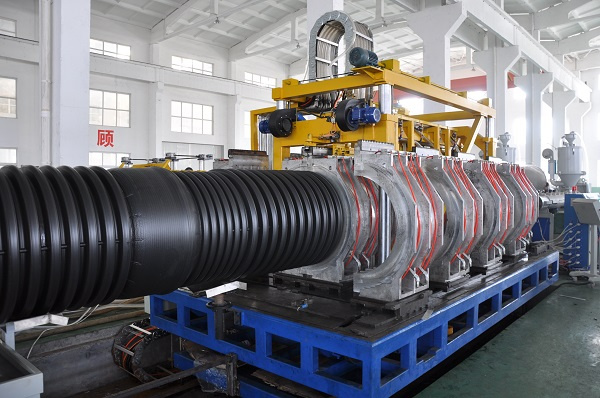

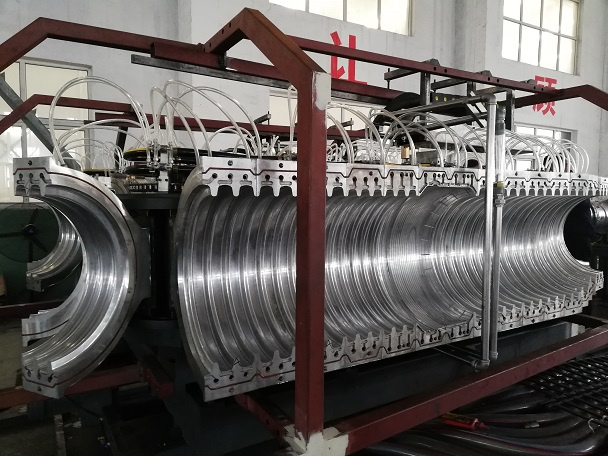

Производство гофрированных полимерных труб осуществляется следующим образом: неостывшая заготовка трубы подается в рабочую зону, к полуформам, которые примыкают одна к другой. Сжатый воздух обеспечивает фиксацию заготовки к охлажденной поверхности, благодаря чему труба твердеет, приобретая заданную форму. Свободно перемещающаяся внутри рукава пробка, которая крепится к дорну, поддерживает нужный уровень давления.
В ходе рабочего цикла гофратор производит сразу два действия. Первое – калибровка трубы, обеспечивающая ей ту форму, которая необходима. Вторая функция – отведение заготовки. При этом обеспечивается возможность управления скоростью, с которой движутся полуформы. На последнем этапе производства, гофротруба (в зависимости от типа линии) сразу наматывается на бухты, либо предварительно подается к перфоратору, для пробивки отверстий для дренажа в стенках.
Модель | Экструдер | Модуль (mm) | Мощность（кВт） | габариты (Д*Ш*В)mm | Вес(т) |
50-160mm | SJ65/30 SJ55/30 | 50-65-75-90-110-150 | 110 | 15000*3000*2500 | 7 |
110-315mm | SJ65/33 SJ75/33 | 110-160-200-250-315 | 180 | 17000*3000*2500 | 12 |
200-500mm | SJ90/33 SJ75/33 | 200-300-400-500 | 245 | 17000*3500*3000 | 16 |
600-1000mm | SJ90/33 SJ120/33 | 600-800-1000 | 350 | 20000*3500*3000 | 30 |
Гофрированные двухслойные трубы из поливинилхлорида (PVC) или полиэтилена низкого давления (HDPE).
Гофрированная внешняя оболочка придает этим трубам повышенную устойчивость к действию внешних нагрузок, а гладкая внутренняя стенка повышает текучесть стоков и самоочищаемость. Их бесспорные достоинства: малый вес, термостойкость, эластичность, высокая жесткость (Вес в 2–3 раза легче, чем однослойные трубы из ПВХ или ПЭ с гладкой стенкой). Максимальная рабочая температура – до плюс 95°С. Класс кольцевой жесткости – SN8.
Модель | Экструдер | Модуль (mm) | Мощность（кВт） | габариты (Д*Ш*В)mm | Вес(т) |
4.6-11.5mm | SJ45/33 | 4.6-11.5 | 45 | 8000*2500*2200 | 3 |
16-63mm | SJ65/33 | 16-20-25-32-40-50-63 | 60 | 9000*2500*2200 | 4 |
75-200mm | SJ90/33 | 75-90-110-160-200 | 110 | 20000*2500*2500 | 6 |
Гофрированные однослойные трубы из поливинилхлорида или полиэтилена,полипропилена, полиамида.
Гофрированные трубы малого диаметра используются для прокладки электрических, телефонных и телевизионных кабелей обеспечивая защиту от поражения током при повреждении изоляции, в качестве поливочных шлангов, шлангов пылесосов и т.п.
