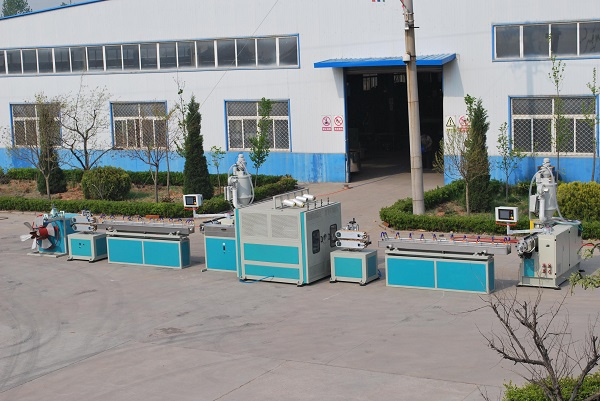

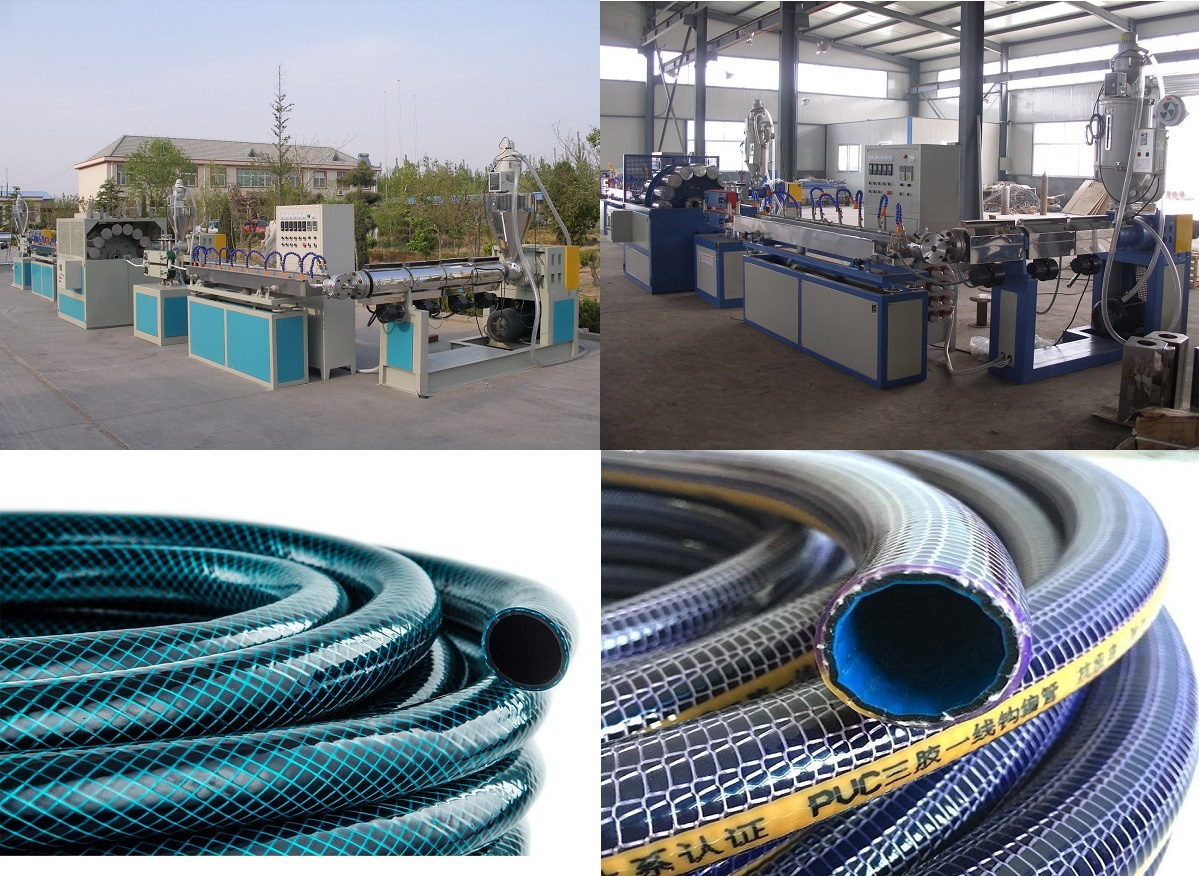

Экструзионные линии по производству армированных шлангов из ПВХ

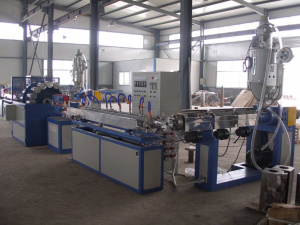

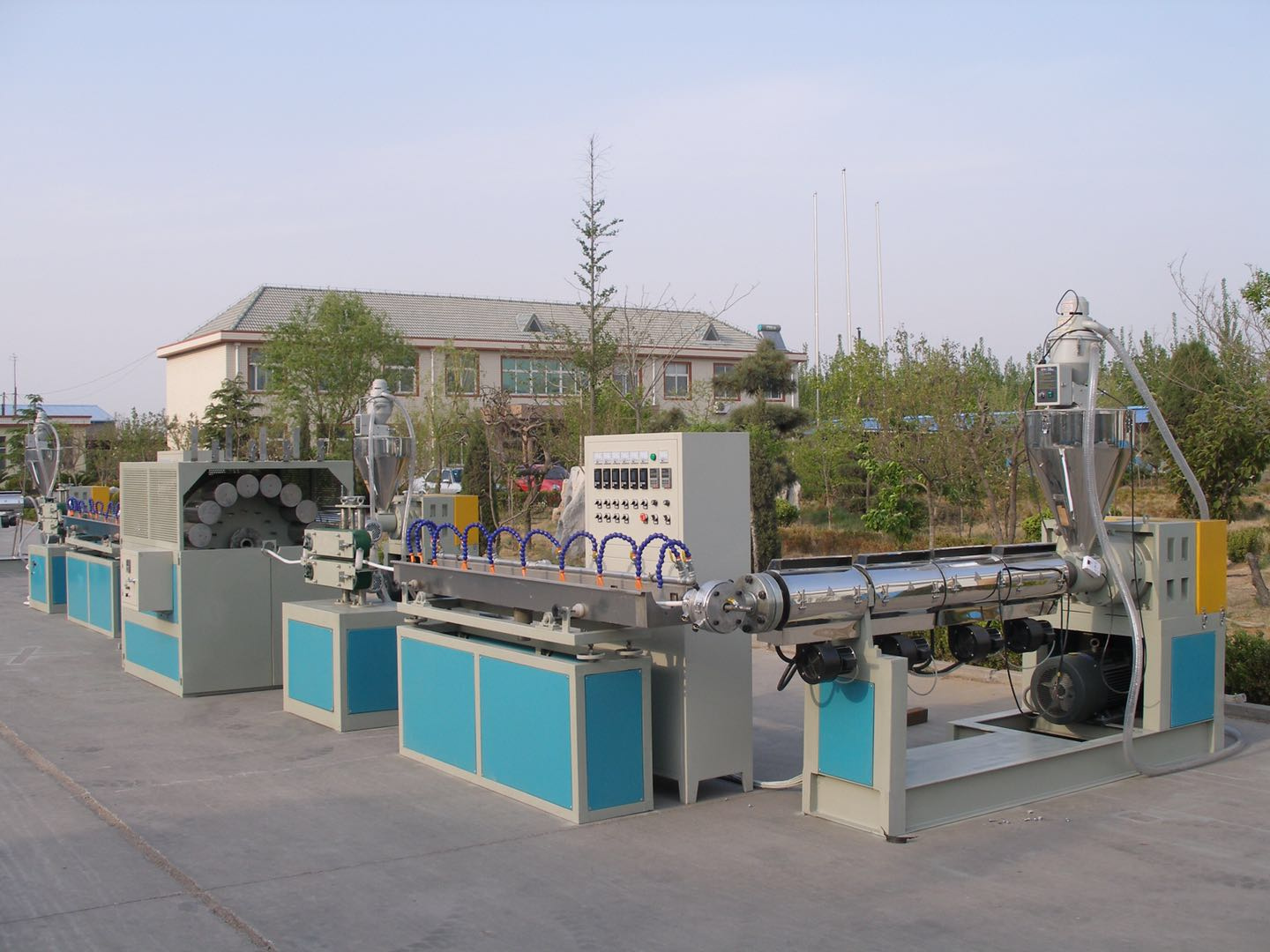

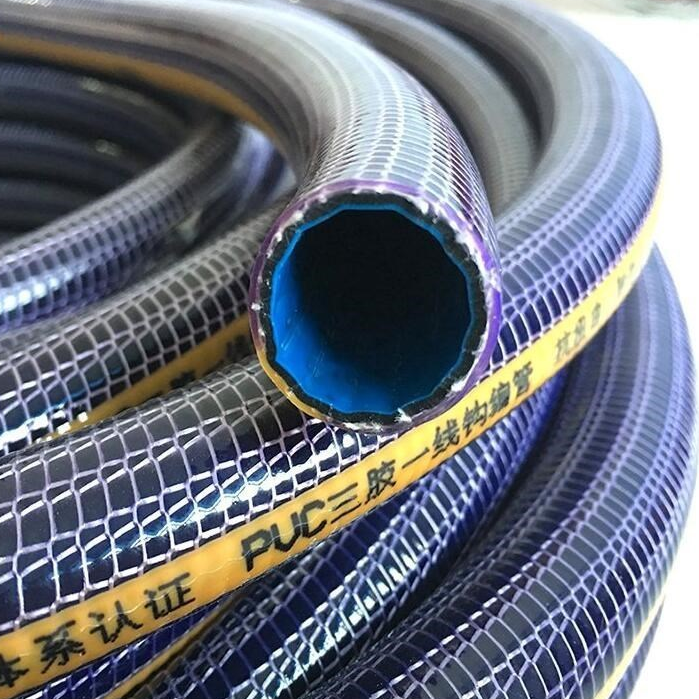

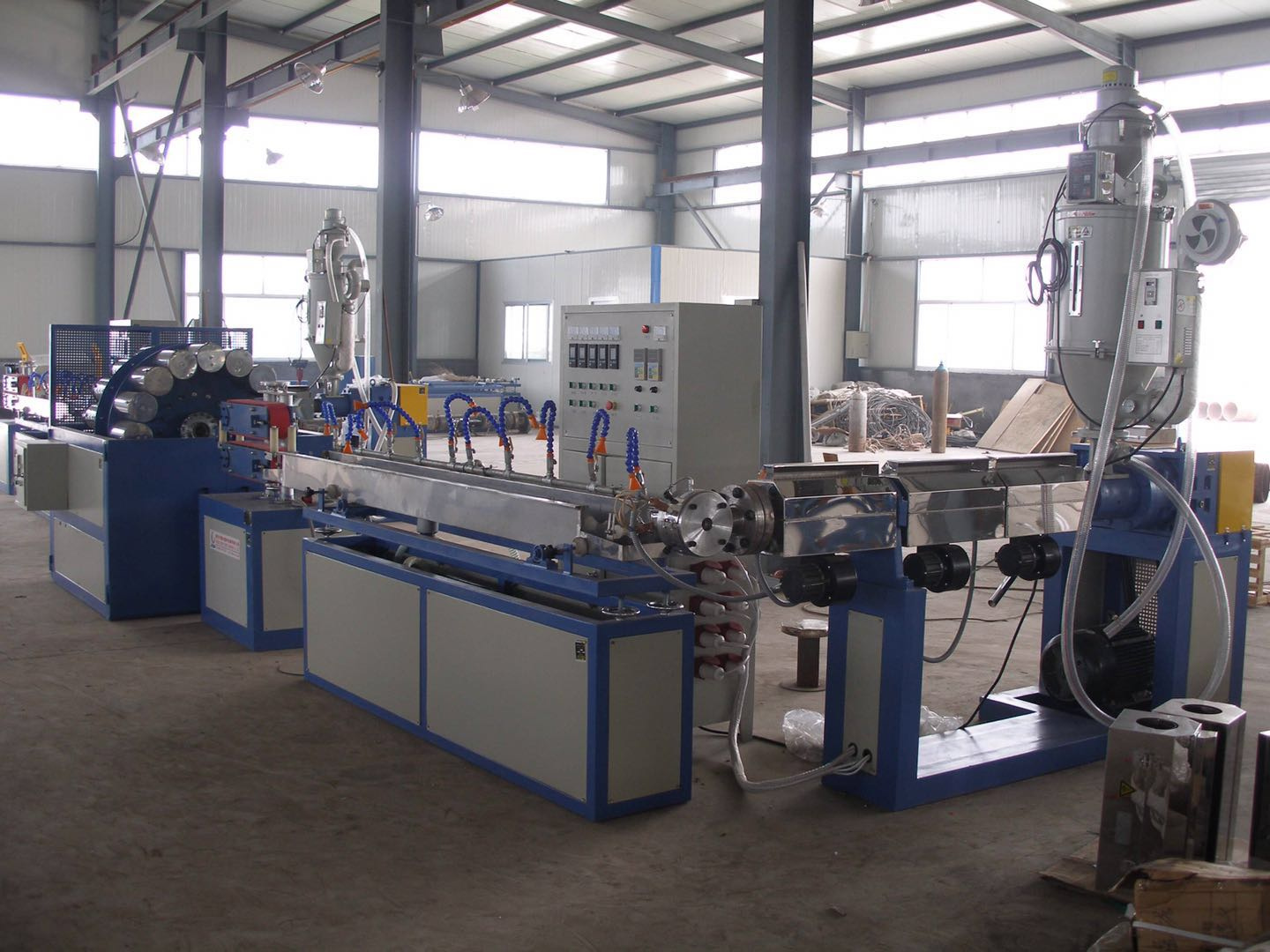

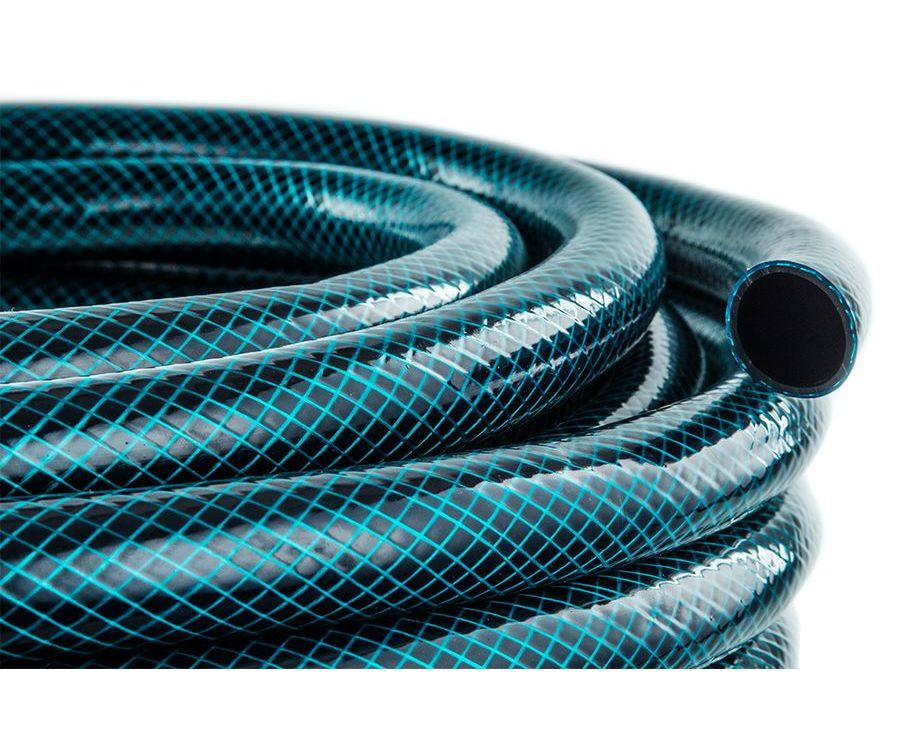

Экструзионная линия для производства шланга ПВХ однослойного или армированного нитью, которые применяются для перекачки жидкости.
Экструзионная линия включает в себя:
Одношнековый экструдер серии SJ, который наиболее подходит для производства необходимых размеров. Толщины слоев и диаметров могут регулироваться.
Экструзионные головы для внутреннего и внешнего слоев.
Ванн охлаждения, которые служат для охлаждения шланга, оснащены водяным насосом для подачи воды,
регулировкой по X (горизонту) и по Y (высоте).
2 комплекта тянущих устройств с регулировкой скорости(м/мин) . Тянущее устройство представляет собой группу валков с лентой (ленточный тип), прижим осуществляется пневматическим или ручным способом.

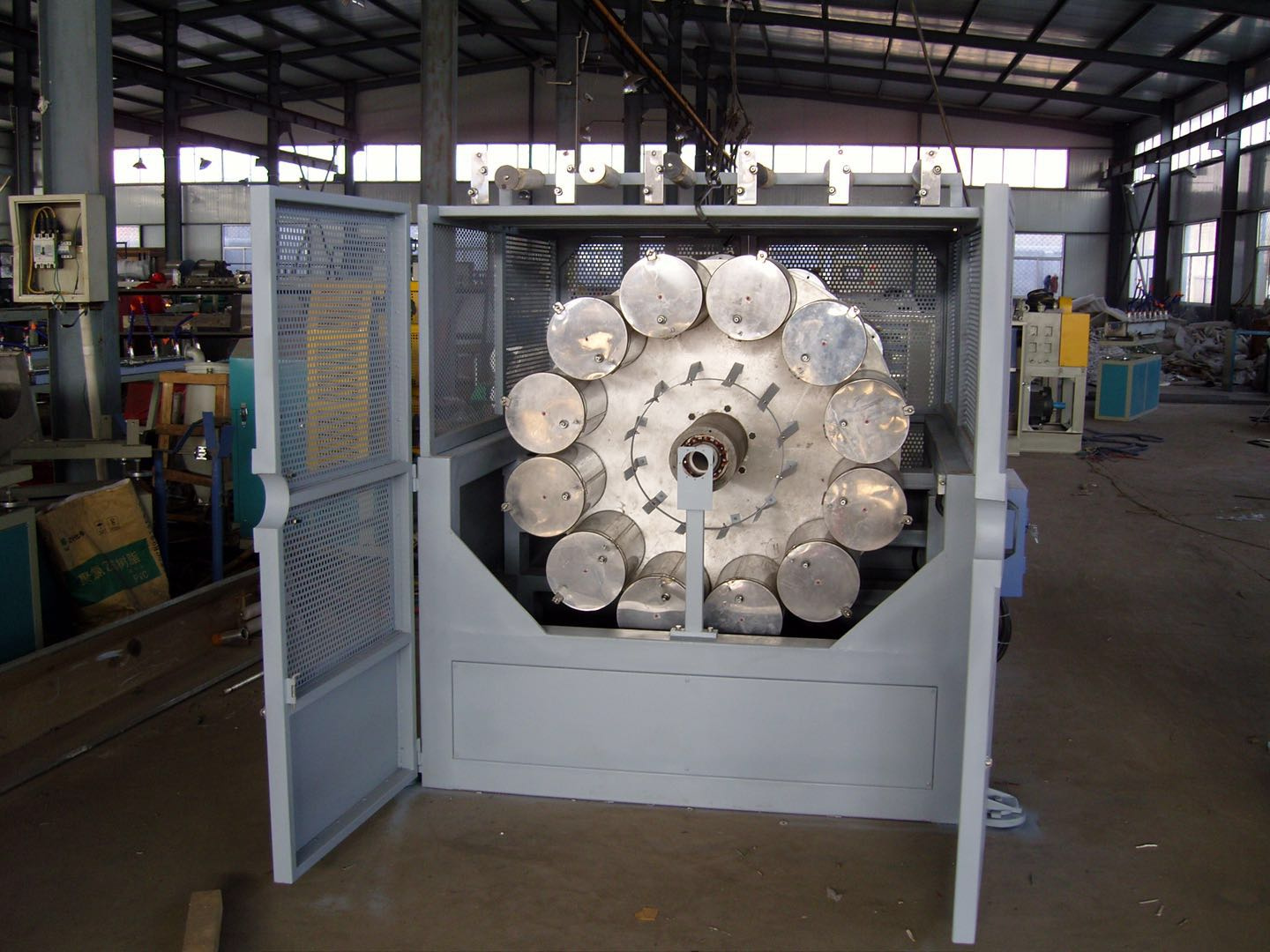

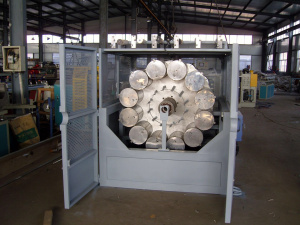

Обмоточную машину с группой катушек. От вида данной машины зависит тип обмотки (вязки) армированного слоя из полиэфиновых нитей.
Печь нагрева внутреннего слоя шланга для лучшей адгезии с внешним слоем
Намотчиком для намотки шланга в бухты.
Линия может комплектоваться различными устройствами, в зависимости от потребностей производства.
Это могут быть: Со-экструдер или группа со-экструдеров для цветных полос на шланге, лазерный принтер для маркировки, упаковочные машины и другие.
Состав оборудовании | Количество |
Одношнековый экструдер | 2шт. |
Головка для внутренней трубы | 1шт. |
Головка для внешней трубы | 1шт. |
Водяной бак для охлаждения | 2шт. |
Тянущее устройство | 2шт. |
Вязальная машина | 1шт. |
Сущильный шкаф | 1шт. |
Двухместный намотчик | 1шт. |
Экструдер | SJ/45/30 | SJ/55/30 | SJ/65/30 | SJ/75/30 |
Характеристика труба(мм) | 6-16 | 8-25 | 12-50 | 20-50 |
Производительность(кг) | 20-40 | 30-60 | 40-80 | 60-110 |
Общая мощность(кВт) | 35 | 42 | 50 | 65 |
