Котелльни промышленные до 5 тонн пара в час газовые, дизельные

1. Назначение
1.1 Котельная предназначена для аварийного теплоснабжения жилых,
общественных и промышленных зданий с рабочим (избыточным) давлением в системе
теплоснабжения не более 0,6 MПa (6 кгс/см2
) и максимальной температурой нагрева
теплоносителя до 95°С.
1.2 Система теплоснабжения – закрытая.
1.3 Котельная - блочная, по отпуску тепла относится ко второй категории.
1.4 Предусмотрено расположение котельной в климатическом районе IIВ, по
скоростному напору ветра - район I, по снеговым нагрузкам на крышу - район III (см. СНиП
2.01.07-85).
1.5 Котельная относится к степени III огнестойкости, по взрывной и
пожарной опасности категория «Г».
1.6 Уровень автоматизации и диспетчеризации котельной позволяет
осуществлять её эксплуатацию без постоянного присутствия обслуживающего персонала.
Необходим периодический (не реже 1 раза в сутки) осмотр котельной.
1.7 Топливом для дизельной горелки служит дизельное топливо по ГОСТ 380 .
1.8 Остальные технические характеристики котельной указаны в паспорте
котельной устройство котельной.
3.1 Исполнение котельной – двухконтурное.
В соответствии с техническим заданием на проектирование, приняты следующие
теплоносители:
- Вода на нужды отопления и вентиляции с температурным графиком 70/95°С;
- 35% раствор этиленгликоля греющего (внутреннего) контура с температурным
графиком 105/80°С.
Режим работы котельной – сезонно, круглосуточно.
3.2 В состав котельной входит основное оборудование:
3.2.1 Котел
Водогрейный котел Vitoplex 100 PV1 – Водогрейный котел для работы на
газообразном и жидком топливе. Котел предназначен для работы в режиме с постоянной
температурой теплоносителя. Благодаря большому водонаполнению котлового блока и
широким проходам между жаровыми трубами отсутствуют ограничения по минимальному
расходу теплоносителя.
Техническая характеристика котлов представлена в таблице.
т.
Наименование
единицы
измерения
параметры
номинальная тепловая мощность кВт 950
допустимая температура подачи °С 105
допустимое рабочее давление бар 6
полная масса водогрейного котла с
теплоизоляцией
кг 1470
объем котловой воды л 998
Температура отходящего газа
-при номинальной тепловой мощности °С 215
-при частичной нагрузке °С 140
нормативный КПД % 91,5
*данные производителя котлов

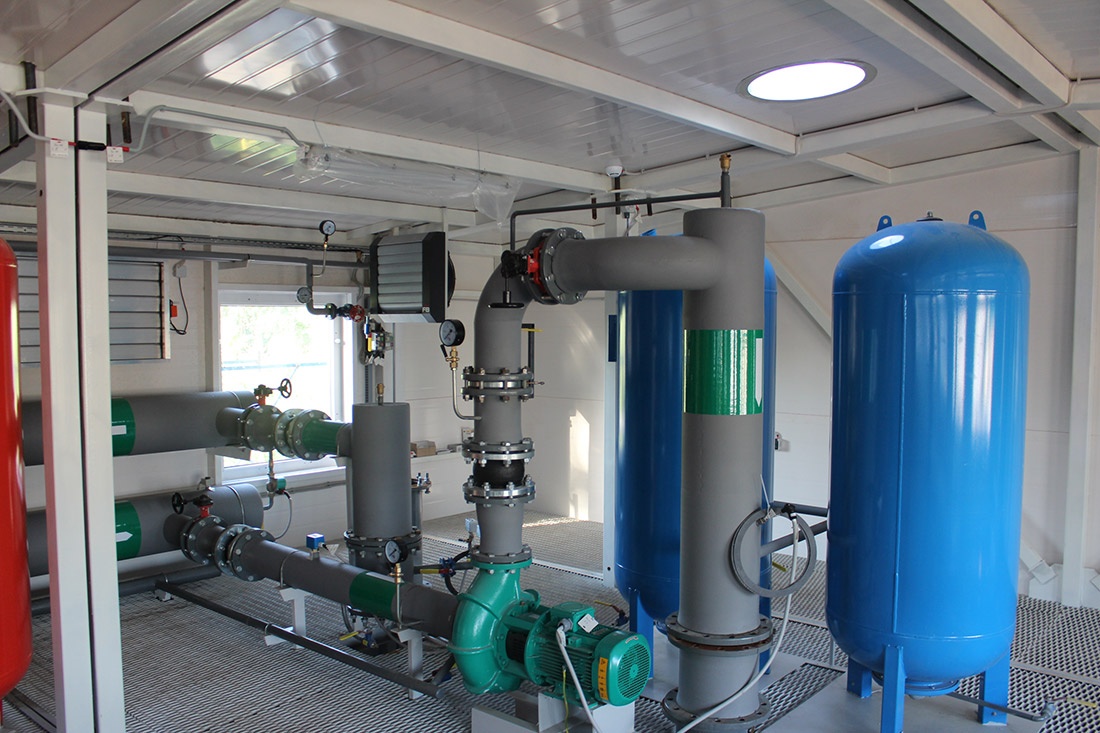

3.2.2 Насосы
Для обеспечения циркуляции теплоносителя и поддержания необходимого давления
устанавливаются насосы производства фирмы “Wilo”.
