Конвейерные барабаны

Размеры и формы барабанов

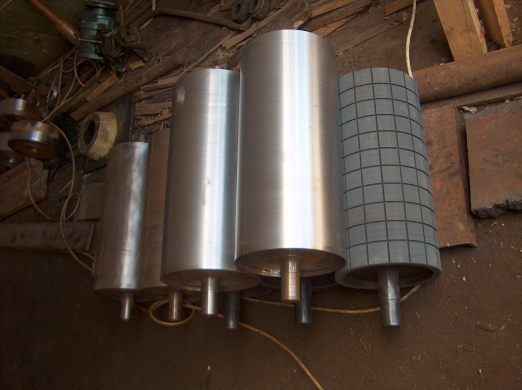

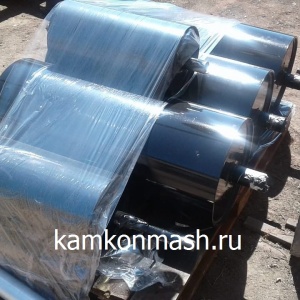

Наше предприятие производит приводные и холостые (натяжные и обводные) барабаны ленточных конвейеров и ленточных норий диаметрами 133 (131), 159 (157), 194 (192), 219(216), 273(270), 325(322), 351(348), 426(420), 500, 530, 600 мм с обточенной бесшовной обечайкой (в скобках указаны диаметры после обточки барабана), а со сварной обечайкой без обточки – и больших диаметров.

Программа поставок включает барабаны диаметрами от 190 до 800 мм включительно, под транспортерные ленты шириной от 400 до 1400 мм.

Обечайки барабанов исполняются в цилиндрической форме или цилиндробиконическими – со сбегами образующей барабана на конус к торцам для лучшей центровки транспортерной ленты.

Ввиду своего положения в кинематической схеме любого ленточного транспортера барабаны изготавливаются с запасом прочности, рассчитанным на нагрузку, создаваемую натяжением нагруженной транспортерной ленты.

Типы изготавливаемых барабанов

Типы барабанов по конструктивному исполнению соединения оси со ступицами барабана:

1. Барабаны с неподвижно закрепленной осью
1.1 Барабаны с посадкой оси через закрепительные втулки
1.2 Барабаны со сварным соединением оси со ступицами
1.3. Барабаны со шпоночной посадкой ступиц на оси
2. Барабаны с вращающейся осью – со встроенными самоустанавливающимися подшипниками

Типы барабанов по функциональному назначению

1. Приводные барабаны
2. Холостые барабаны
3. Натяжные барабаны (в случае натяжки ленты единственным холостым барабаном п.3 совпадает с п.2)
4. Обводные и прижимающие барабаны.

Данные, необходимые при заказе барабана

При заказе барабана для нового ленточного транспортера или замене барабана на имеющемся транспортере для расчета конструктивных и габаритных характеристик барабанов необходимо иметь в распоряжении следующие данные:
– ширина ленты транспортера;
– диаметр барабана (исходя из типа и характеристик ленты);
– диаметр и марка стали вала барабана;
– конструктивное решение соединения вала со ступицами барабана (посадка на зажимные муфты, посадка на шпонки, сварка);
– функция барабана: приводной барабан / неприводной и/или натяжной барабан / обводной барабан;
– угол огибания барабана транспортерной лентой;
– тип футеровки барабана, если таковая требуется.

Сопутствующая и дополнительная комплектация

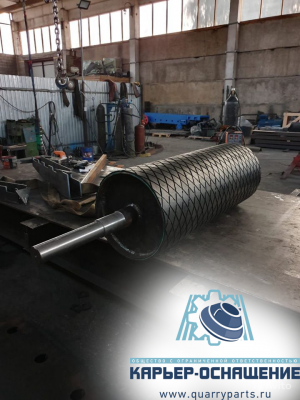

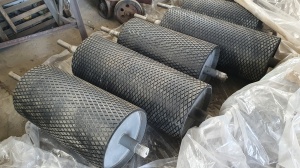

Производим футеровку резиной (вулканизацией или холодным способом) производимых нами барабанов.

Барабаны дополнительно комплектуются герметичными подшипниковыми буксами с уплотнением вала и крышки буксы, либо легкими подшипниковыми узлами со съемными шайбами.

Изготавливаем комплектные приводные и натяжные станции и секции става ленточных и скребковых транспортеров, комплектные роликовые транспортеры, в том числе приводные.

Осуществляем доставку своим транспортом в Москву, по Московской, Калужской, Смоленской, Тверской областям.
