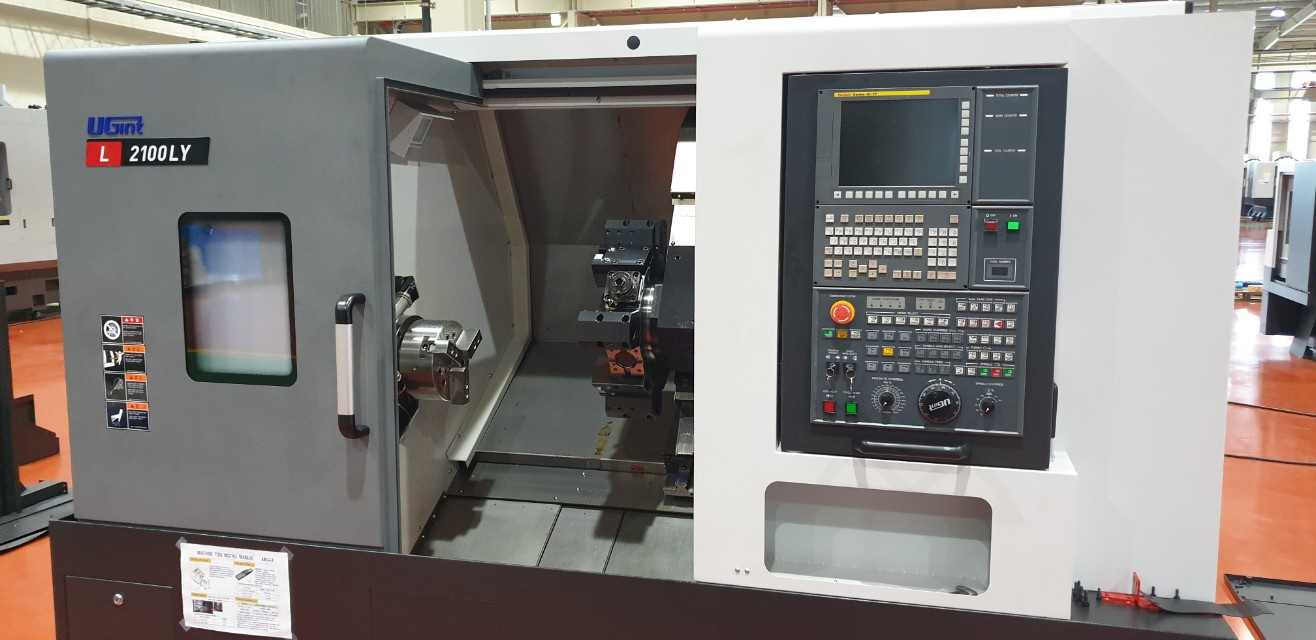

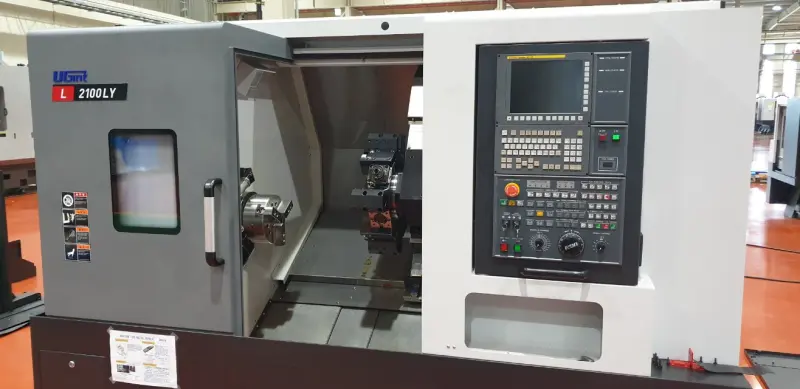

Токарно – фрезерный станок ЧПУ UGint L2100LY

Токарно – фрезерный станок ЧПУ UGint L2100LY (пр-ва Южной Корее)  предназначен для высокоточной и высокопроизводительной обработки тел вращения. (год выпуска 2020 года)

Станок применяется для токарный операций, фрезерных операций, сверлильных и расточных операций, а также для нарезания внешней и внутренней резьбы.

Макс. вращение над станиной 600 мм

Макс вращение над суппортом 400 мм

Макс. диаметр точения 360 мм

Макс. длина точения 480 мм

Макс. обрабатываемый пруток 65 мм

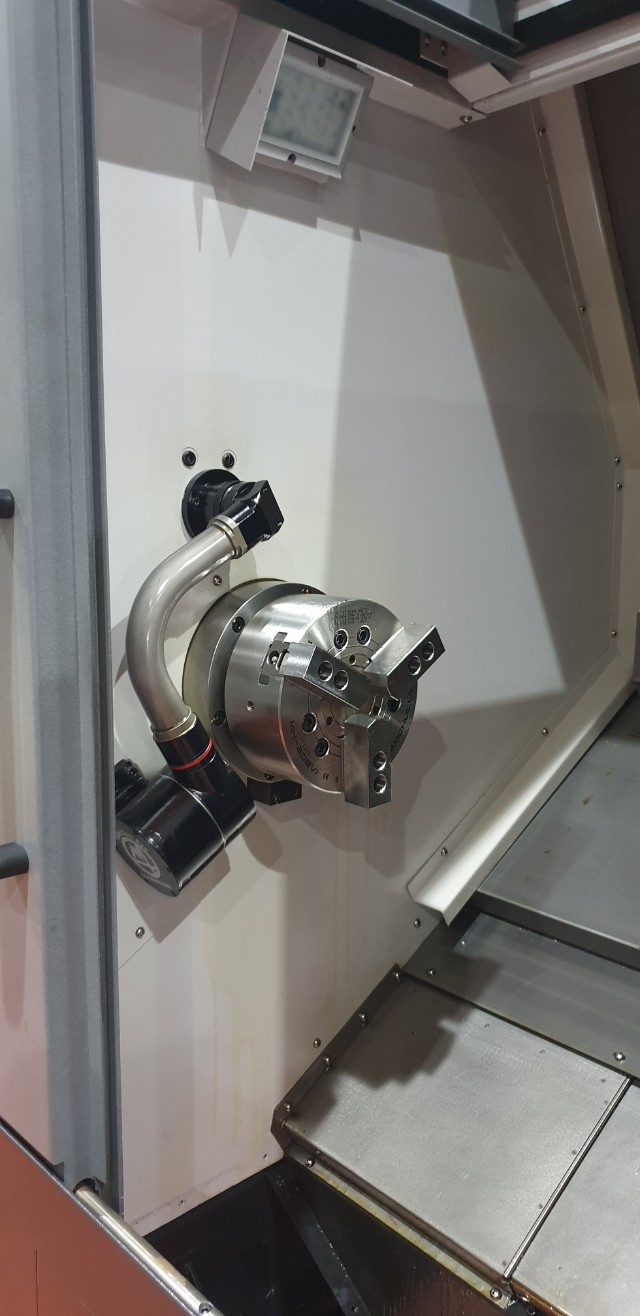

Размер зажимного патрона 200 мм

Частота оборотов 4500 об/мин

Тип патрона А2-6

Диаметр подшипника шпинделя 110 мм

Внутр. диаметр шпинделя 76 мм

Макс. Момент 170 Нм

Привод Ременной

С-ось индексация 0,001 градус

Макс. ход X-ось 210 мм

Макс. ход Z-ось 560 мм

Макс. ход Y-ось 105 мм

Быстрый ход X-ось / Z-ось - 36/36 м/мин

Направляющие Качения

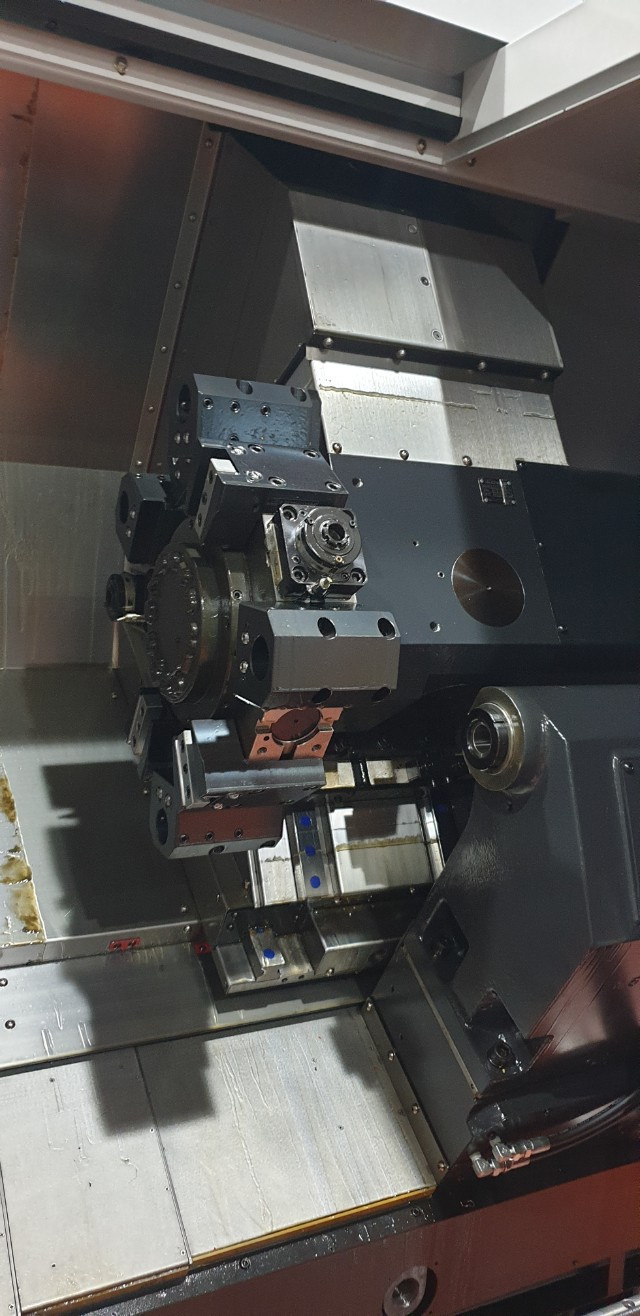

Количество инструментов револьвера 12

Усилие зажима инструмента в револьвере 23.5 Нм

Смена ближайшей позиции инструмента 0,15 с

Сечение державки Ø40 мм / □25 мм

Количество вращающегося инструмента

Макс. частота вращения вращающегося инструмента 5000 об/мин

Макс. крутящий момент 23,5 Нм

Тип вращающегося инструмента BMT55

Диаметр задней бабки 80 мм

Перемещение центра задней бабки / задней бабки 80 мм/ 560 мм

Конус задней бабки МТ-4

Мощность Мотор-шпинделя пост. нагрузка / 30 мин 11/15 кВт

Мощность Сервомотора X-ось/Z-ось 3,7/5,5 кВт

Емкость бака СОЖ 200 л

Емкость с смазкой 2 л

Емкость с гидравлическим маслом 15 л

Мощность станка 32 кВА

Высота 2055 мм

Длина 2910 мм

Ширина 1790 мм

Вес нетто 4050 кг
