Наработка менее 200 часов. ЧПУ GSK. SprutCAM. Барфидер. Магазин 12 поз. Диаметр обработки 580 мм. РМЦ 1000 мм.

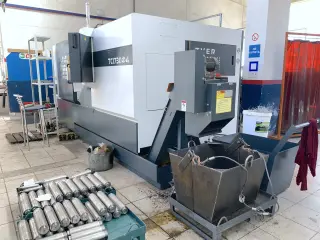

Токарно-фрезерный центр с ЧПУ с барфидером (устройство подачи прутка), транспортер для удаления стружки, SprutCAM

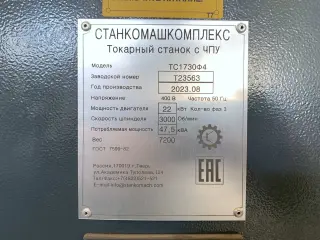

Завод: СтанкоМашКомплекс (СМК, Тверь)
Год выпуска: 08.2023
Состояние: как новый, выполнены ПНР, изготовлены опытные образцы, наработка до 200 часов, полный комплект, подключен.
Местонахождение: на производстве в Псковской области.
Форма оплаты: с НДС. Возможна продажа в ЛИЗИНГ под низкий %.
Технические характеристики :
Максимальный диаметр заготовки над станиной, мм 580
Максимальный диаметр заготовки обрабатываемый над суппортом, мм 380
Максимальный диаметр прутка, мм 74
РМЦ, мм 1000
Максимальная масса заготовки, кг 500 (с люнетом)
Угол наклона станины, град. 45
Оси
X, Перемещение, мм 300
Z, Перемещение, мм 950
Скорость быстрых перемещений, м/мин. 10/20/-
Рабочая подача, мм/мин 10000 X/Z,
Диаметр/шаг ШВП по оси Х, мм 40/5
Диаметр/шаг ШВП по оси Z, мм 50/10
Тип направляющих Качения
Точность позиционирования по Х/Z, мкм +/- 5
Повторяемость позиционирования по Х/Z, мкм +/- 3
Ширина между центрами направляющих осей X/Z, мм 80/50
Шпиндельная бабка
Диаметр 3-х кулачкового патрона, мм 305
Частота вращения шпинделя, об/мин. 20—3000
Диаметр отверстия в шпинделе, мм 86 (75 с гидропатроном)
Торец шпинделя А2-8
Конус шпинделя Метрический 90
Максимальный крутящий момент на шпинделе, 30 минут/продолжительно, Н·м 286/210
Мощность электродвигателя шпинделя, 30 минут/продолжительно, кВт 15/11
Тип электродвигателя шпинделя Серво
Редуктор главного двигателя 1:4
Револьверная головка
Число инструментов, шт 12
Тип хвостовика VDI40
Время смены инструмента на 1 позицию/полная, сек 0.8/1.88
Мощность электродвигателя приводного инструмента, кВт 3
Частота вращения приводного инструмента, об/мин 3800
Задняя бабка
Перемещение задней бабки, мм 1000
Выдвижение пиноли, мм 150
Диаметр пиноли, мм 100
Конус пиноли Морзе 5
Номинальный потребляемый ток, А 88
Тип стружкосборника Ленточный
Емкость бака СОЖ, л 420
Емкость бака гидростанции, л 80
Потребляемая мощность кВА 43
Габаритные размеры:
Длина, мм 4300
Ширина, мм 2300
Высота, мм 1920
Вес, кг 7200
Комплектация:

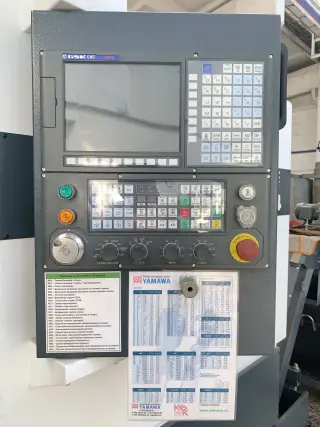

- Система ЧПУ GSK988
- Моторы и приводы X,Z,C GSK
- 3-х кулачковый гидравлический патрон 305 мм с проходным отверстием
- Задняя бабка с гидравлической пинолью
- Гидравлический тормоз шпинделя
- Пластинчатый стружкосборник, тележка
- 12-ти позиционная револьверная голова ТС100Фх12 с возможностью установки приводного инструмента на каждую позицию
- Система подачи СОЖ на каждый инструмент
- Система импульсной смазки направляющих
- Рабочее освещение и лампа индикации состояния станка
- Педали управления патроном и пинолью
- Набор инструментов для обслуживания станка
- Руководство оператора и документация по обслуживанию станка
- Руководство оператора и документация по обслуживанию станка
- ПО SprutCAM 16 «Кинематическая модель токарного станка ТС1730Ф4 (оси ZХС, приводной инструмент) + постпроцессор GSK 988

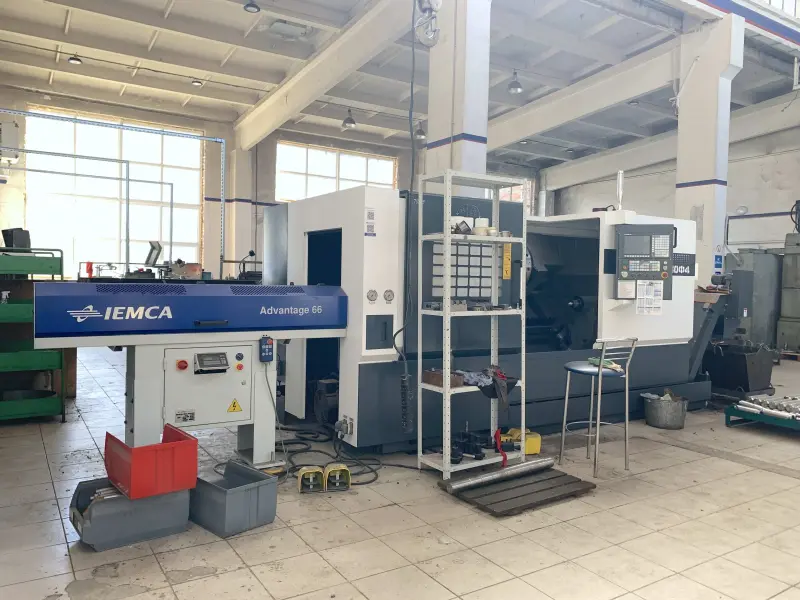

- Барфидер (прутковый податчик) IEMCA Advantage 66
Для тех, кто ищет: металлобрабатывающий токарный центр, токарный центр с ЧПУ, токарно-фрезерный станок Тверь, токарные станки по металлу с ЧПУ бу, станки бу по металлу, металлообрабатывающие станки бу...
Осмотр и показ в работе на производстве в Псковской области, г. Великие Луки.
Форма оплаты: с НДС.
Погрузка входит в стоимость.
