Портативные расточно-наплавочные станки HKMGRUP

Портативные расточно-наплавочные станки HKMGRUP позволяет растачивать отверстия от 25 до 600мм. Длина расточного инструмента составляет до 2000 мм. Точность обработки до 0,01 мм. Работает в любом пространственном положении: горизонтально, вертикально, под углом; Расточные станки HKMGRUP также используется с оборудованием для наплавки внутренних поверхностей.

• УСТРОЙСТВА УПРАВЛЕНИЯ ДВИГАТЕЛЯ: Система включает два двигателя. Первый обеспечивает вращение, второй выполняет функцию продвижения. Используемая электроника в основе обеих двигателей обеспечивает управление.

• КОРОБКА ПЕРЕДАЧ: В системе используется планетарный редуктор. В качестве материала использована поверхностно-упрочненная сталь 1.6523 (8620) (21NiCr5).

• ПОДВИЖНОСТЬ: Движение, задаваемое двигателем, передается на коробку передач и при достижении требуемого крутящего момента, происходит конечное движение, которое совершают системы вращения и направления, приводимые в движение цепью. Причиной использования цепной системы является долговечность её работы и уникальная стойкость к нашим коробкам передач. В портативных расточных станках, которые производятся в других странах, последнее движение обеспечивает зубчатый ремень.
• ПИТАНИЕ: 220 В, 50 Гц

• ДВИГАТЕЛЬ: использованы асинхронные (не угольные) двигатели переменного тока, что надолго избавляет от необходимости проведения обслуживания.

• ПОДШИПНИКИ: при разработку подшипников, используемых в портативных расточных станках 58-61, выбраны используемые на рынке и легко поставляемые подшипники общепринятых размеров. Например, подшипники, использованные в устройстве «осьминог»: наружный диаметр 68, диаметр отверстия 40, толщина 15, номер в каталоге 6008.
•  ТОЧНОСТЬ: портативный токарный станок системы 58-61. Именно это обеспечивает максимальную точность параметров обработки. Например: вал диаметром 40 мм и длиной 2000 мм (2 метра), предоставленный для обточки, проходит через подшипник с отверстием 40. Другими словами, вал 40 проходит через подшипник с внутренним диаметром 40. Если в данном случае отклонение составит 0,01, то вал через подшипник не пройдет. Допустимое отклонение составляет f13, о котором, по сути, не знают многие токари.

• КРУТЯЩИЙ МОМЕНТ: крутящий момент 58-61 обеспечивается из коробки передач, что не имеет аналогов в мире. Для каждого двигателя имеется отдельная коробка передач.

Модель	HKMGRUP SB-61
Диаметр цилиндрической расточки, мм	от Ø  25 до Ø 600
Диаметр наплавки, мм	от Ø 25 до Ø 600
Ход борштанги за один обжим, мм	300
Подача за один оборот, мм/оборот	от 0,01 до 1mm
Максимальная глубина проточки	неограничена
Диаметр борштанги, мм	40
Длинасоставнойборштанги, мм	2000мм ,с посадочными гнездами для державок  Ø16мм ,Равномерно распределенными на расстоянии 100мм
Точность  обработки	До 0,01 мм (Поледопуска Н7)
Возможность увеличения длины  борштанги	имеется
Конфигурация наплавки	Спиральная, непрерывная, с переменнымшагом
Питание	220 В. 50 Гц.
Максимальная потребляемая мощность, Вт
Электропривод вращения Тип/мощность, Вт	постоянно-токовый, однофазный  1.450 BT
Момент вращения на валу, max, Нм	3.600 HM
Скорость вращения борштанги, об/мин	0 до 200
Габаритные размеры агрегата, мм	600х250х434
Вес электромеханического агрегата, кг	50
Общийвескомплекса с упаковкой, кг	155

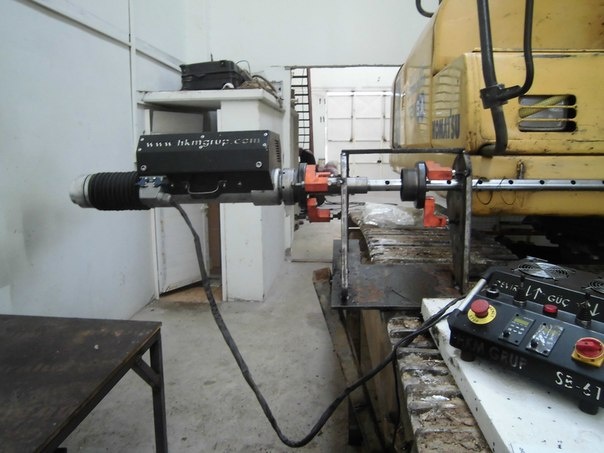

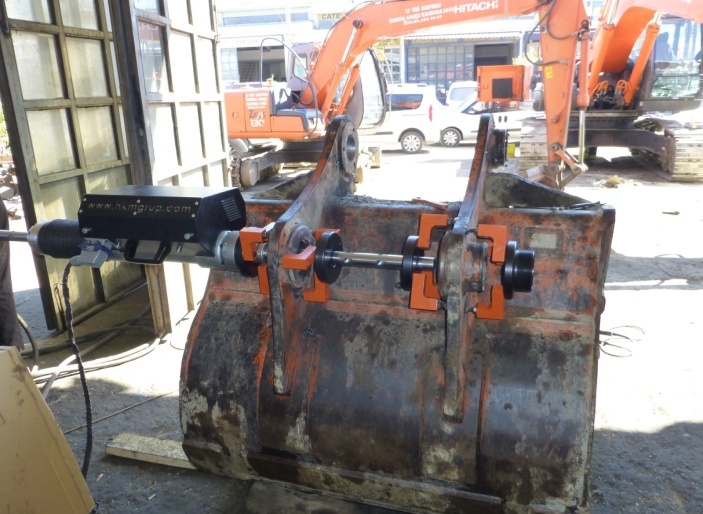

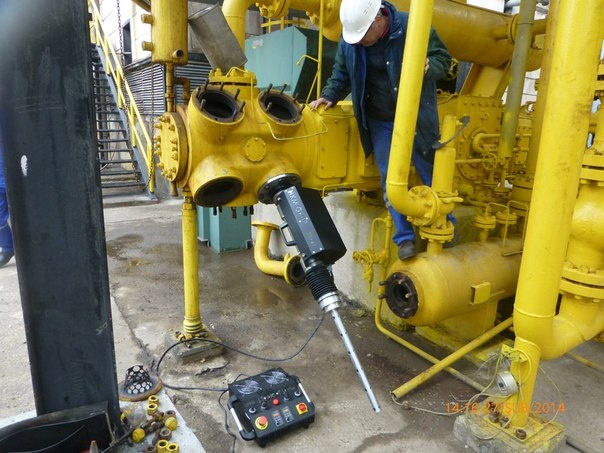

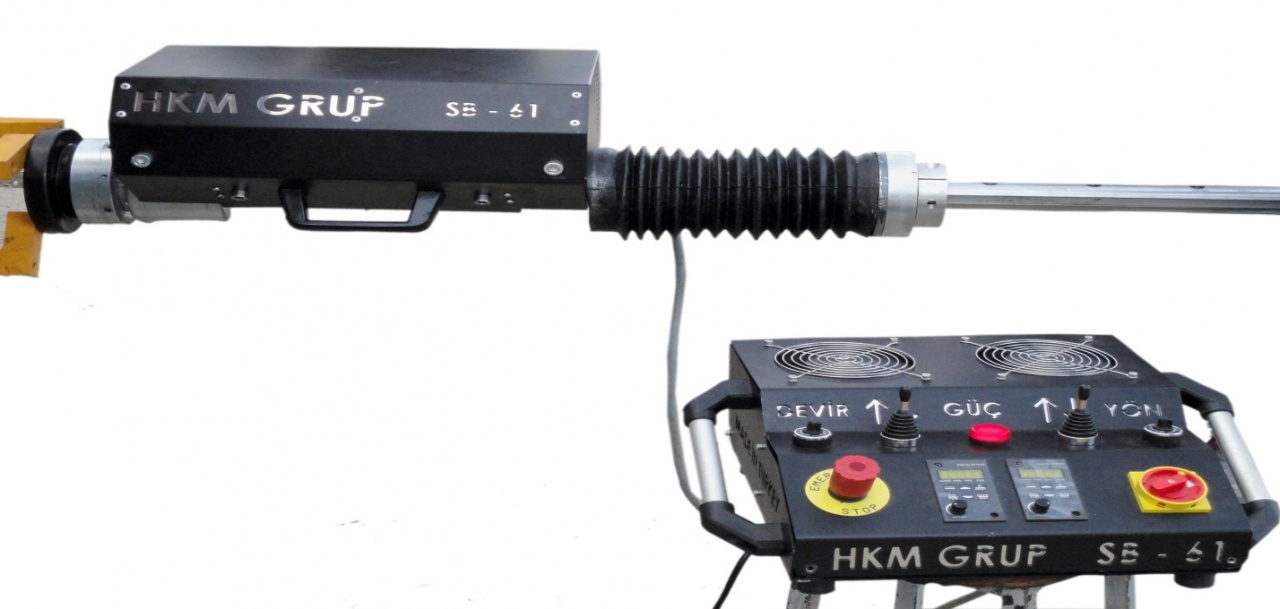

HKMGRUP SB-61 Портативный-Расточно-Наплавочный станок

Мы осуществляем 5-и летнюю гарантию и после гарантийную поддержку.

В стандартный комплект SB-61 входят:

1-      Монтажные лапы суппорта- 4 шт.

2-      Универсальная система быстрой центровки-2 шт.

3-      Борштанга 2000 мм, с посадочными гнездами для державок  Ø16 мм, равномерно распределенными на расстоянии 100 мм-1шт.

4-      Портативный станок-1шт.

5-      Кабель питания-1шт.

6-      Кабель дистанционного управления(2метра)-1шт.

7-      Державка  Ø16, 120 градусом стальным хвостовиком и без внутреннего подвода -1шт номер в каталоге S16Q SDUCR/L 07 производства Турции.

8-      Твердосплавные режущие пластины из нержавеющей стали  производства  Южная Корея в каталоге под номером DNMH -10шт.

9-       Штуцер газовый

10-  Удлинитель сопло  наконечник для сварки- 1 шт.

11-   Сопло

12-  Затяжки  из стали болт İmbus качество 8.8-12.9 - 1 шт.

13-  Специальный ключ (для крепления расточного блока)Ключ для затяжки болта  из стали 4100 номер в каталоге Т15 - 1 шт.

Наплавочная штанга из алюминии 2 м - 1 шт
