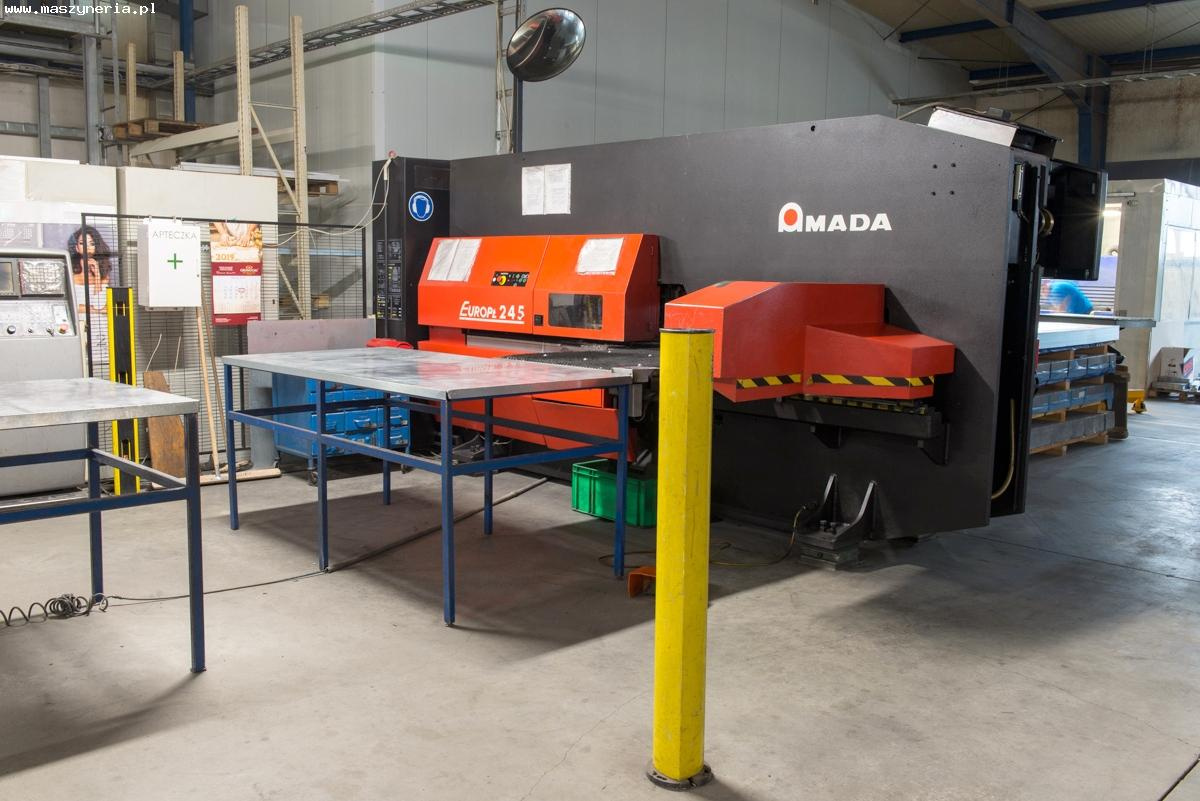

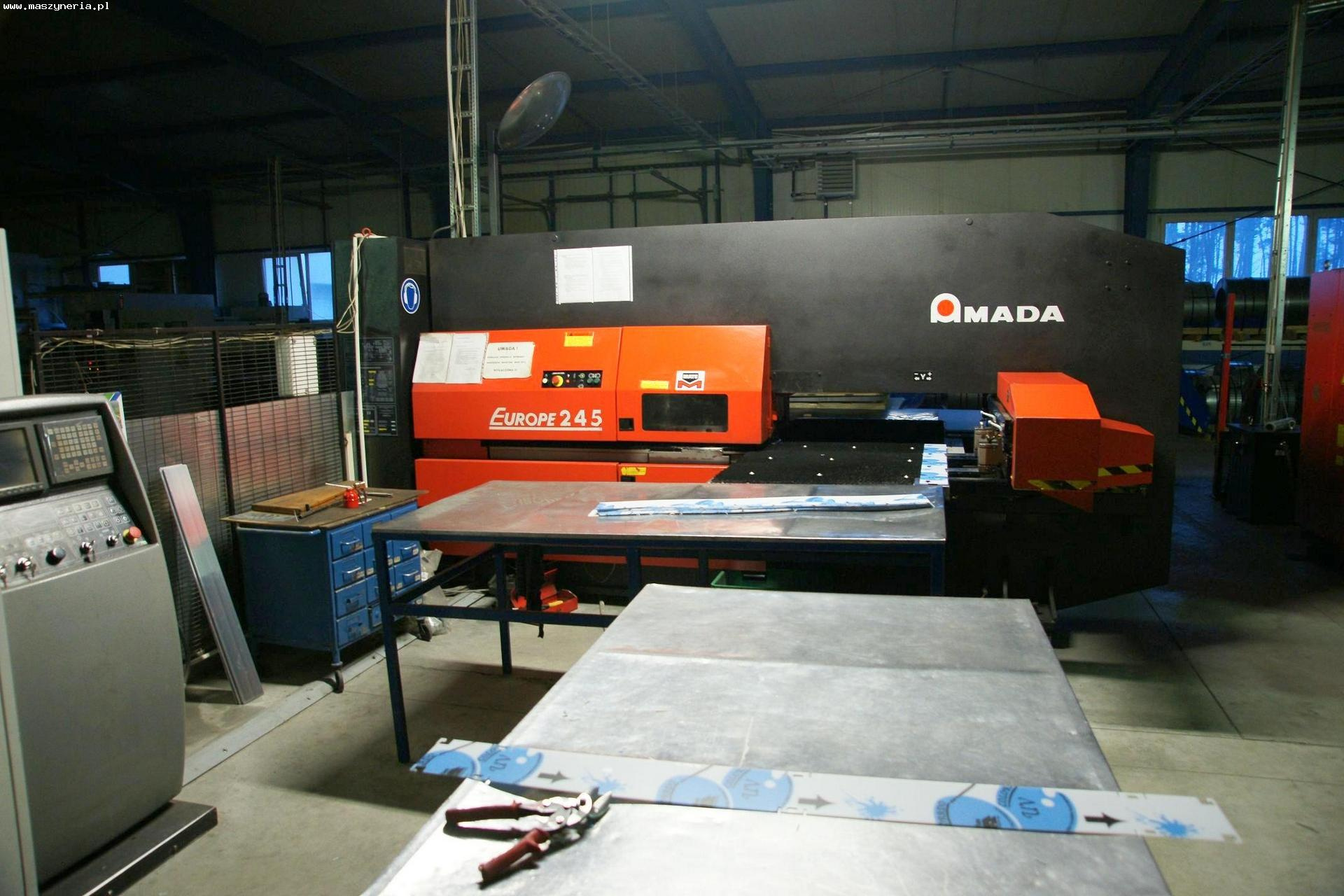

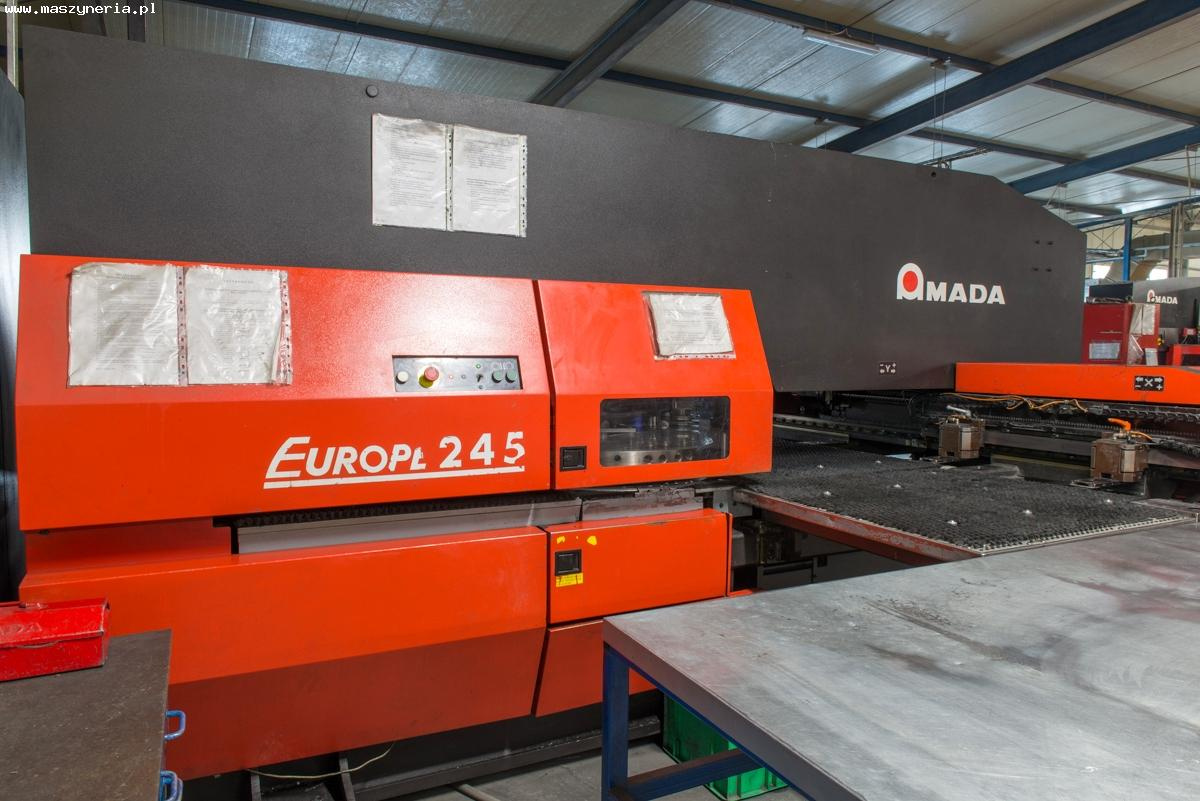

Координатно-револьверный вырубной пресс AMADA EUROPE 245

Координатно-револьверный вырубной пресс AMADA EUROPE 245 производства 2000 г. (установка станка: 2001 г.).

Технические параметры:

– ЧПУ: FANUC 18 i-P
- часы работы: 49568 h
– давление: 20 т
– рабочий стол: X = 600, Y = 400
– максимальный формат перфорации без перехвата и с головкой 31 станции: 1020 x 1290 (Y-10; Y1010 T2XX; Y-50; Y970 T3XX)
– максимальный размер перфорированного листа с перехватом: 1020 х 2540 мм
– максимальный размер листа для перфорации с перехватом + 1 оборот (опционально): 1500 x 2540 мм
– максимальная толщина листа на шариковом столе: 6 мм
– максимальная толщина листа на щеточном столе: 3 мм
– максимально допустимый вес на столе: 100 кг
– точность пробивки: + -0,1 мм
– точность позиционирования: + -0,07 мм
– количество пневмозажимов / захватов: 2
– количество одновременно управляемых осей: 3 (X, Y, C)
– частота вращения револьвера: 25 об / мин.
– количество ходов в минуту (расстояние 25,4 мм, ход цилиндра 6,5 мм): 220 ходов / мин.
– ступенчатая штамповка (расстояние 1 мм, ход цилиндра 6,5 мм): 480 ударов / мин.
– минимальный программируемый шаг: 0,001 мм
– количество инструментальных станций: 31, в том числе 3 поворотные
– максимальный диаметр инструмента: 88,9 мм
– поворотные станции: 2х1 1/4 “; 1х2”
– максимальная толщина листа для поворотной станции: 3 мм
– слайдер: гидравлический
– точка поворота нижнего хода катушки: 4 программируемых точки
– время остановки: 295 мс
– давление воздуха: 5 кг / см2 (бар)
– количество воздуха: 250 Нл / мин
– количество масла: 160 л
– объем памяти: 64 (~ 63 программы) Кб
– графический экран: ЖК-дисплей 10,4 дюйма
– световая завеса (3 луча): стандарт в странах Европы
– установленная мощность: 27 кВт
– габариты станка (длина х ширина х высота): 4460 х 2750 х 2130 мм
– транспортные габариты (Д x Ш x В): 4820 x 2500 x 2414 мм
– вес штамповочного станка: 10 000 кг.
– сервисная книжка с полной историей машины
