Назначение и область применения.
Станок зубофрезерный модели 5А326 является специализированным и предназначен для фрезерования цилиндрических прямозубых и косозубых колес. Станок 5А326 рассчитан на работу червячными фрезами из быстрорежущей стали. При обработке зубчатых колес работа может производиться методом встречного (вертикальная подача фрезы сверху вниз) и попутного (вертикальная подача снизу вверх) фрезерования. При попутном методе допускается увеличение скорости резания на 20-25% по сравнению со «встречным» методом. При этом получается лучшая чистота поверхности зубьев. Нарезание зубчатых колес производится по способу обкатки червячной фрезы и обрабатываемой заготовки.
Завод-изготовитель
Станкостроительный завод "Комсомолец", г. Егорьевск.
Состояние и комплектация
Состояние: в рабочем состоянии, складское хранение.
Комплектация: есть документация.
Размеры и вес станка | |
| Габаритные размеры, мм: | |
| длина | 3195 |
| ширина | 1605 |
| высота | 2235 |
| Вес станка, кг | 8300 |
| Размеры обрабатываемых деталей | |
| Наибольший нарезаемый модуль, мм: | |
| по стали | 10 |
| по чугуну | 12 |
| Наружный диаметр цилиндрических с прямым винтовым зубом колес, мм.: | |
| наибольший | 750 |
| наименьший | 100 |
| Наибольшая ширина обработки группы зубчатых колес, мм | 280 |
| Наименьшая ширина обработки при диам.100мм, мм | 165 |
| Стол | |
| Расстояние между осями стола и фрезы, мм: | |
| наименьшее | 90 |
| наибольшее | 430 |
| Расстояние от плоскости стола до оси фрезы, мм: | |
| наименьшее | 210 |
| наибольшее | 560 |
| Наибольшее допустимое число оборотов стола, об/мин | 6 |
| Диаметр стола, мм | 650 |
| Конус | Морзе №5 |
| Суппортная стойка | |
| Быстрое перемещение | нет |
| Перемещение на одно деление лимба, мм | 0,02 |
| Перемещение на один оборот лимба, мм | 2 |
| Предохранение от перегрузки | есть |
| Блокировка | есть |
| Наибольшее перемещение, мм | 340 |
| Выключающие упоры | нет |
| Суппорт | |
| Наибольшие размеры режущего инструмента (фреза), мм: | |
| диаметр | 200 |
| длина | 155 |
| Наибольшее перемещение от руки, механически, мм | 350 |
| Выключающие упоры | есть |
| Быстрое перемещение, м/мин | 0,465 |
| Расстояние от оси шпинделя до вершины направляющих суппортной стойки, мм | 285 |
| Наибольший угол поворота суппорта, град. | ±200 |
| Приспособление для быстрой установки суппорта под углом | нет |
| Автоматическое перемещение суппорта с прямого на обратное | нет |
| Автоматическое выключение станка по окончанию обработки изделия | есть |
| Предохранение от перегрузки | есть |

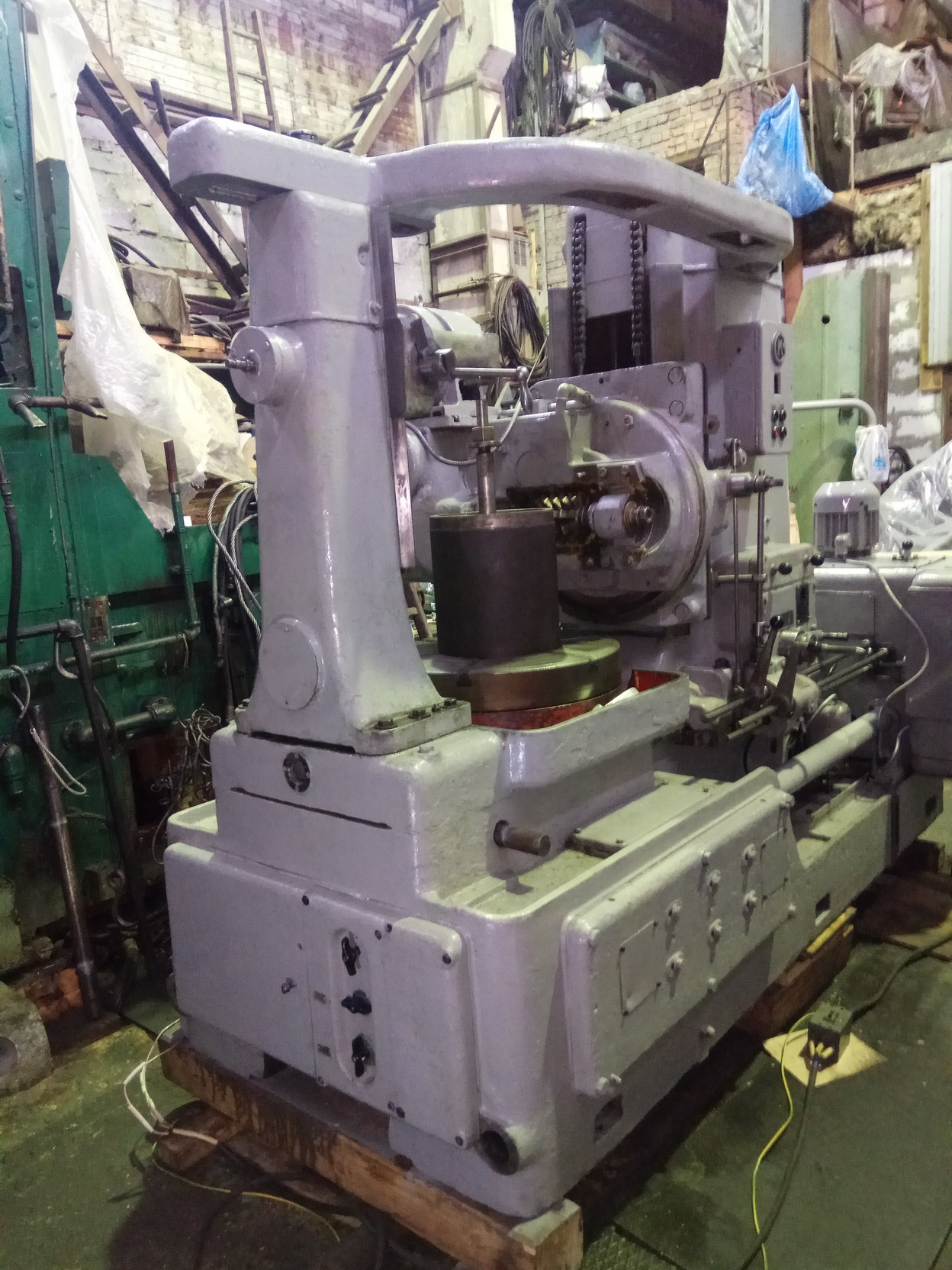

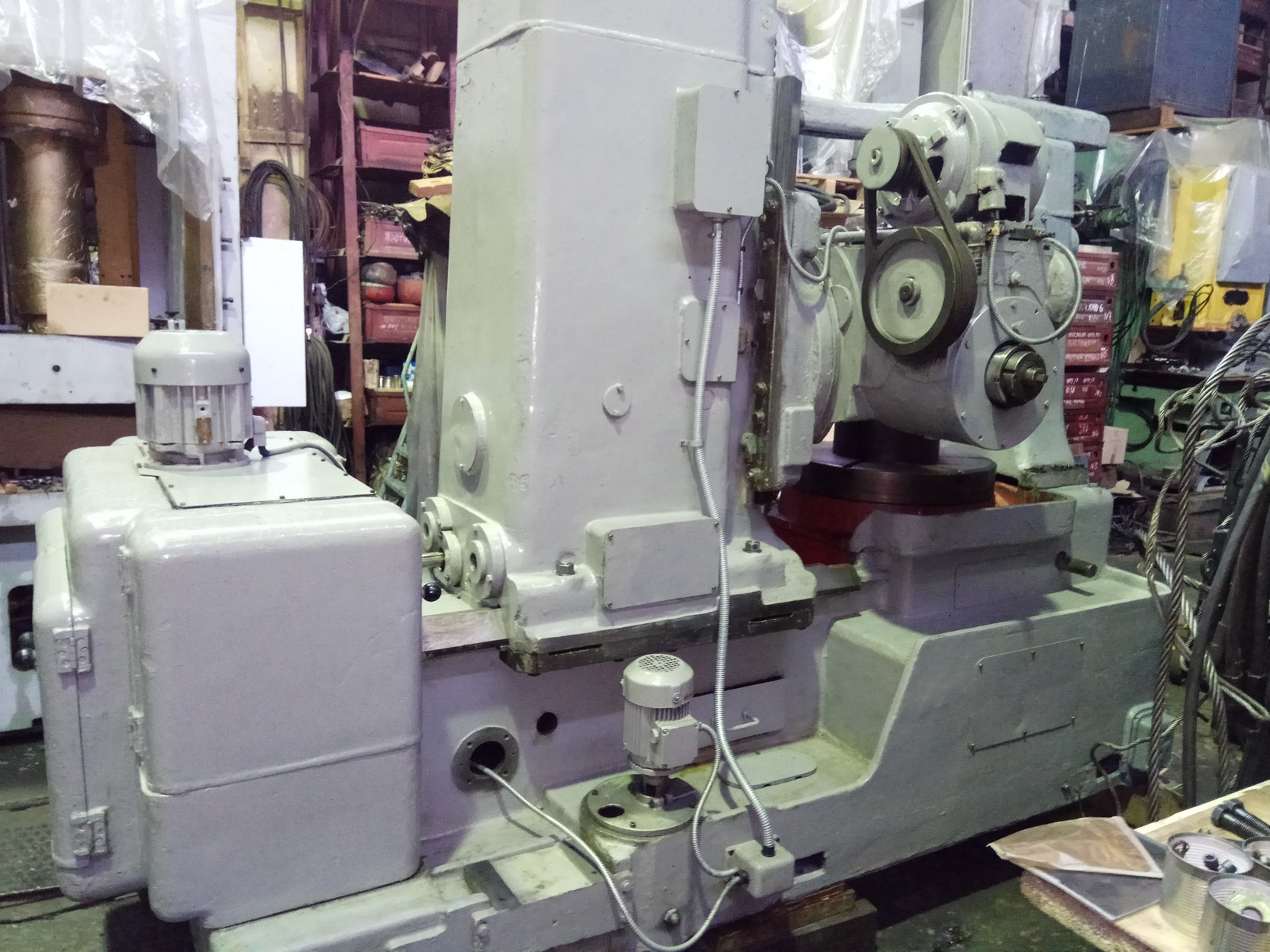

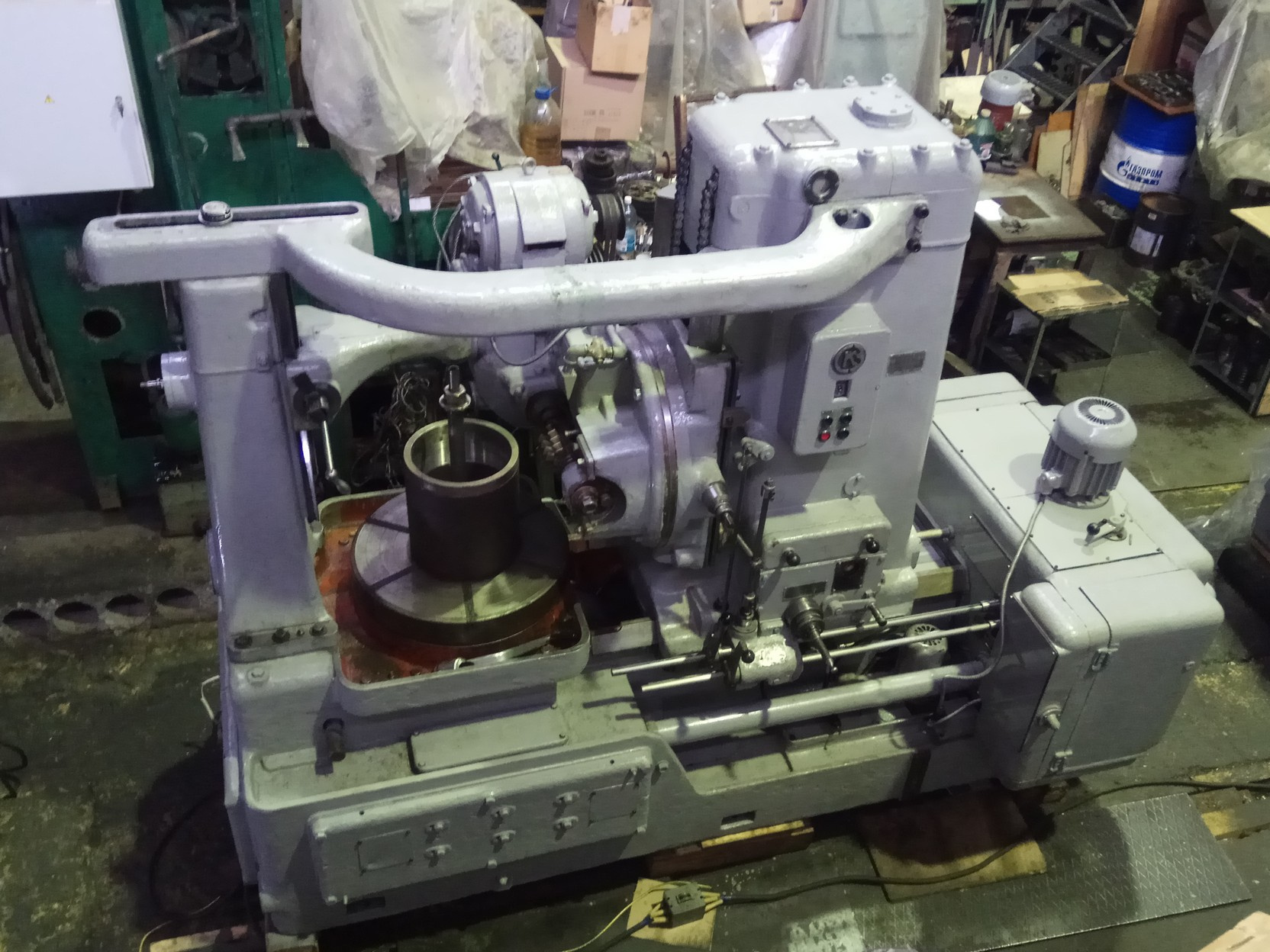

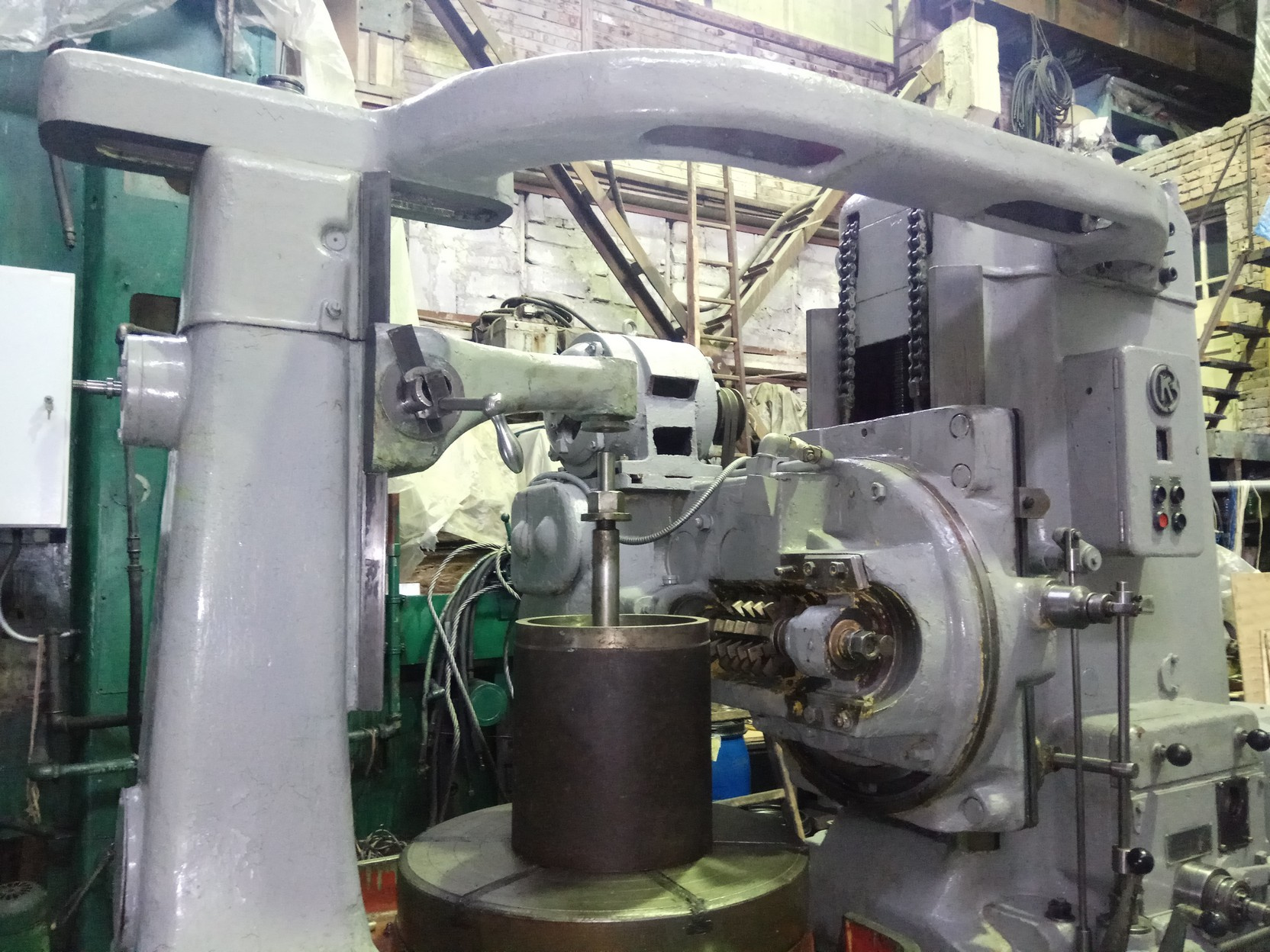

Станок зубофрезерный 5А326. В отличном состоянии, подключен с проверкой в работе. Реальный торг, уместен. Цена с учётом демонтажа и погрузки. Недорого. Локация г Ижевск. Удмуртия
