Системы ЧПУ с цифровым приводами или аналоговым управлением

МТС-СТАНКО имеет большой опыт в модернизации станков с ЧПУ. Мы применяем комплектные системы ЧПУ FANUC, SINUMERIK, NCT (Венгрия).

В данном обзоре представлена комплектная цифровая система ЧПУ HNC китайского производства. Мы выбрали эту систему, т.к. она максимально приближена к мировым лидерам систем ЧПУ.

WuhanHuazhongNumericalControlCo., Ltd (HCNC), является ведущим производителем комплектных систем ЧПУ, сервоприводов, серводвигателей, промышленных роботов и станков с ЧПУ. Год основания 1994. Компания имеет сертификаты ISO9001, ISO14001 и OHSAS18001. Каждый год компания продает около 20000 систем ЧПУ, 100000 сервоприводов и серводвигателей, 2000 промышленных роботов.

Возможные варианты управления приводами подач и главного движение: цифровой канал NCUC, аналоговое сигнал ± 10В, импульсное PULSDIR.

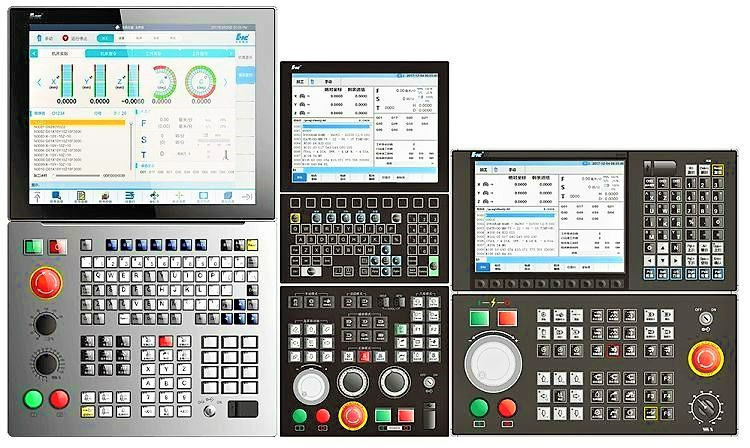

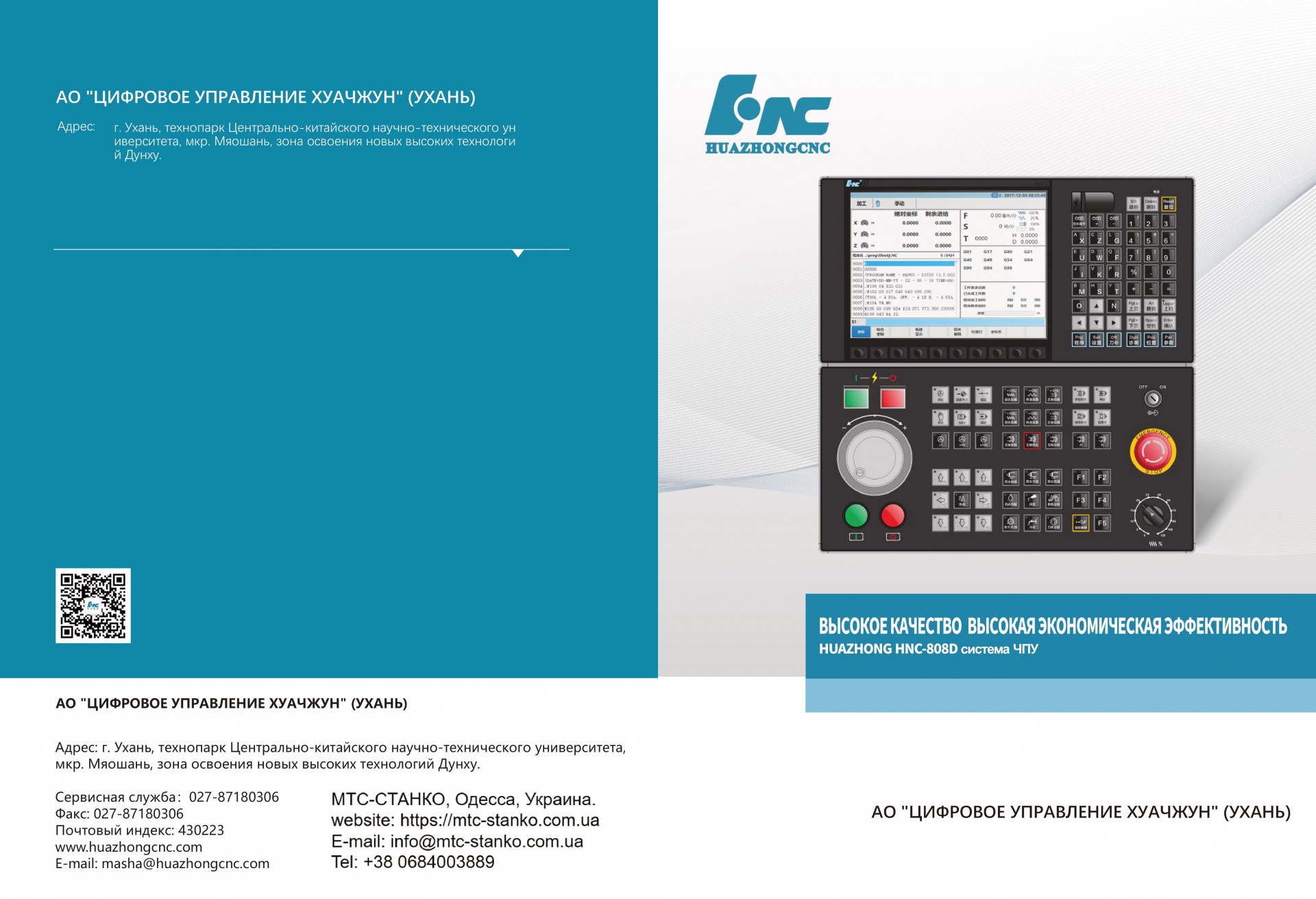

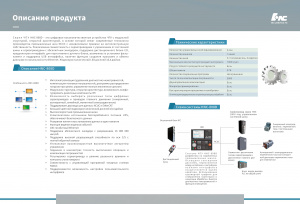

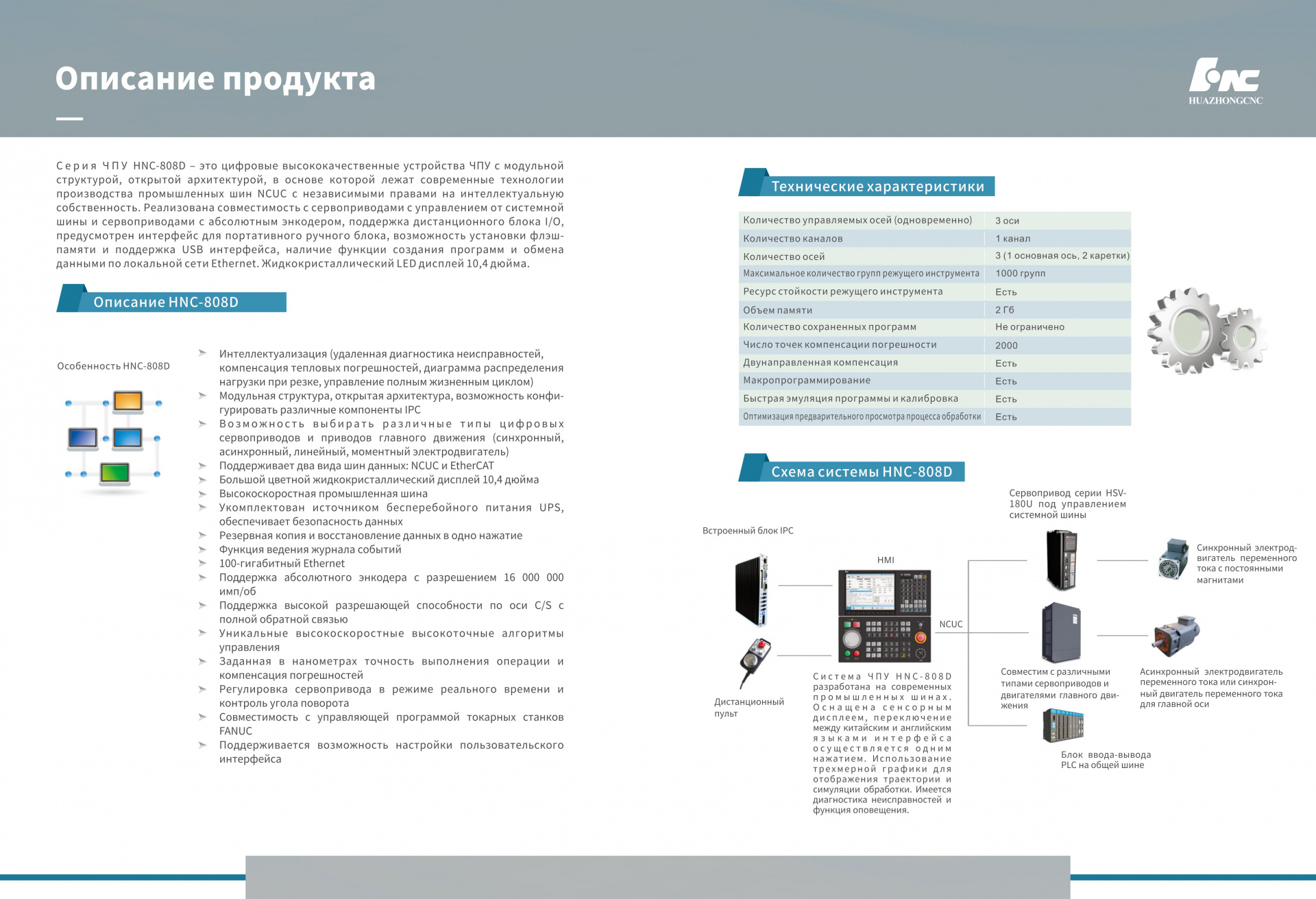

1. HNC 808 серия. Для токарных и фрезерных станков. Осей управления 4. Два шпинделя. Цифровой NCUC канал управления. 10 дюймовый монитор.

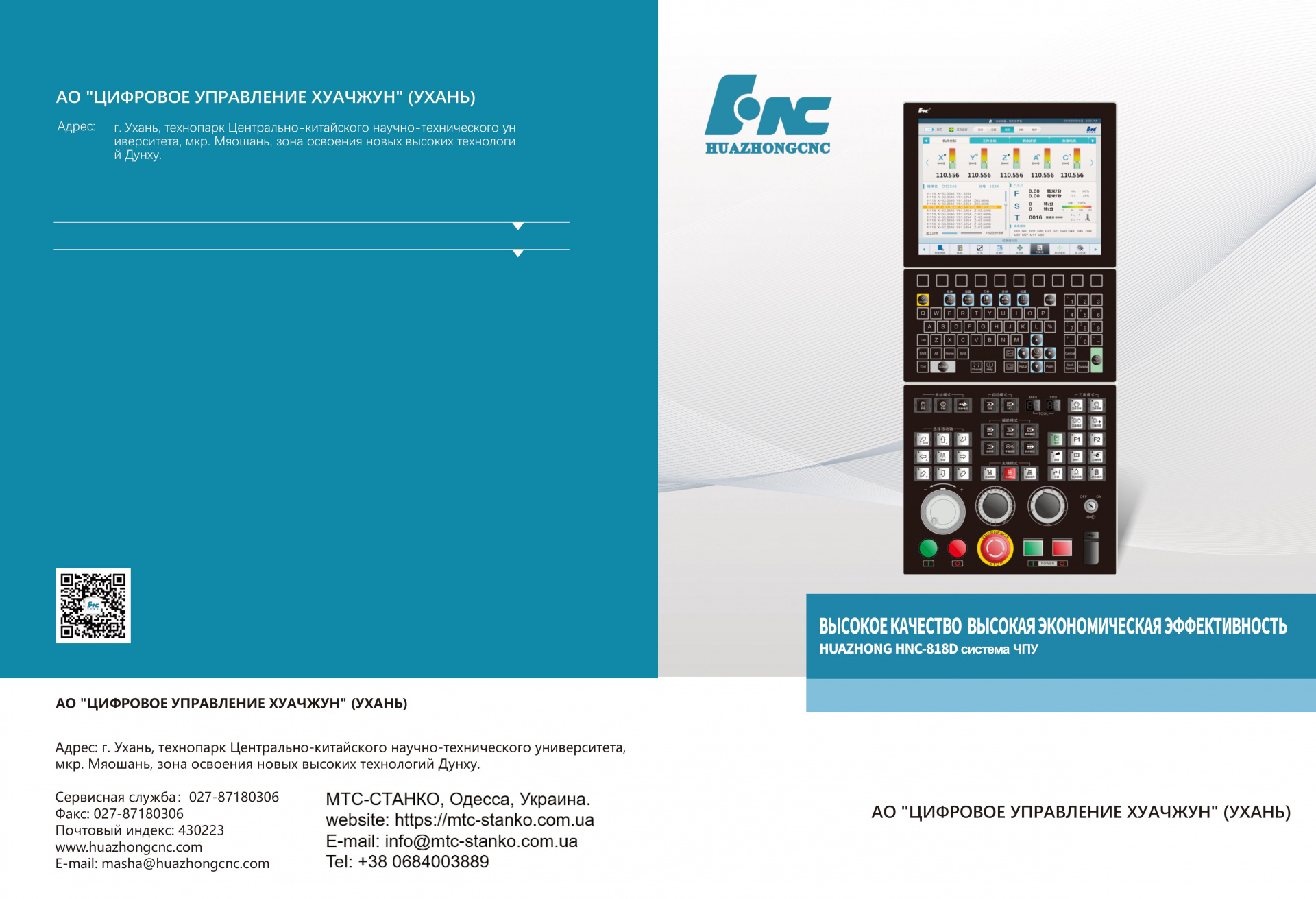

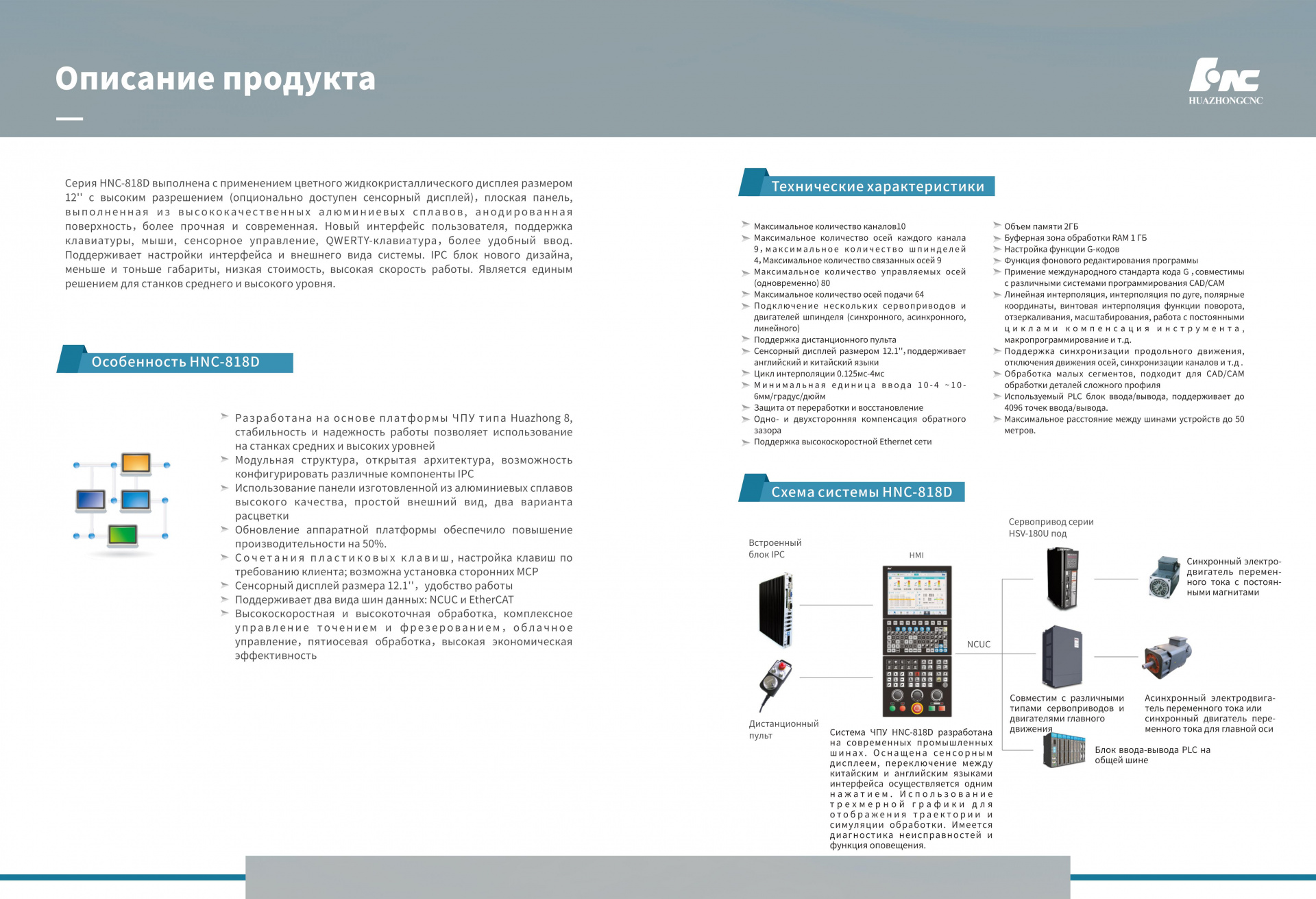

2. HNC 818 серия. Для фрезерных станков. Осей управления . Четыре шпинделя. Два канала управления. Цифровой NCUC канал управления. 8 или 12 дюймовый монитор.

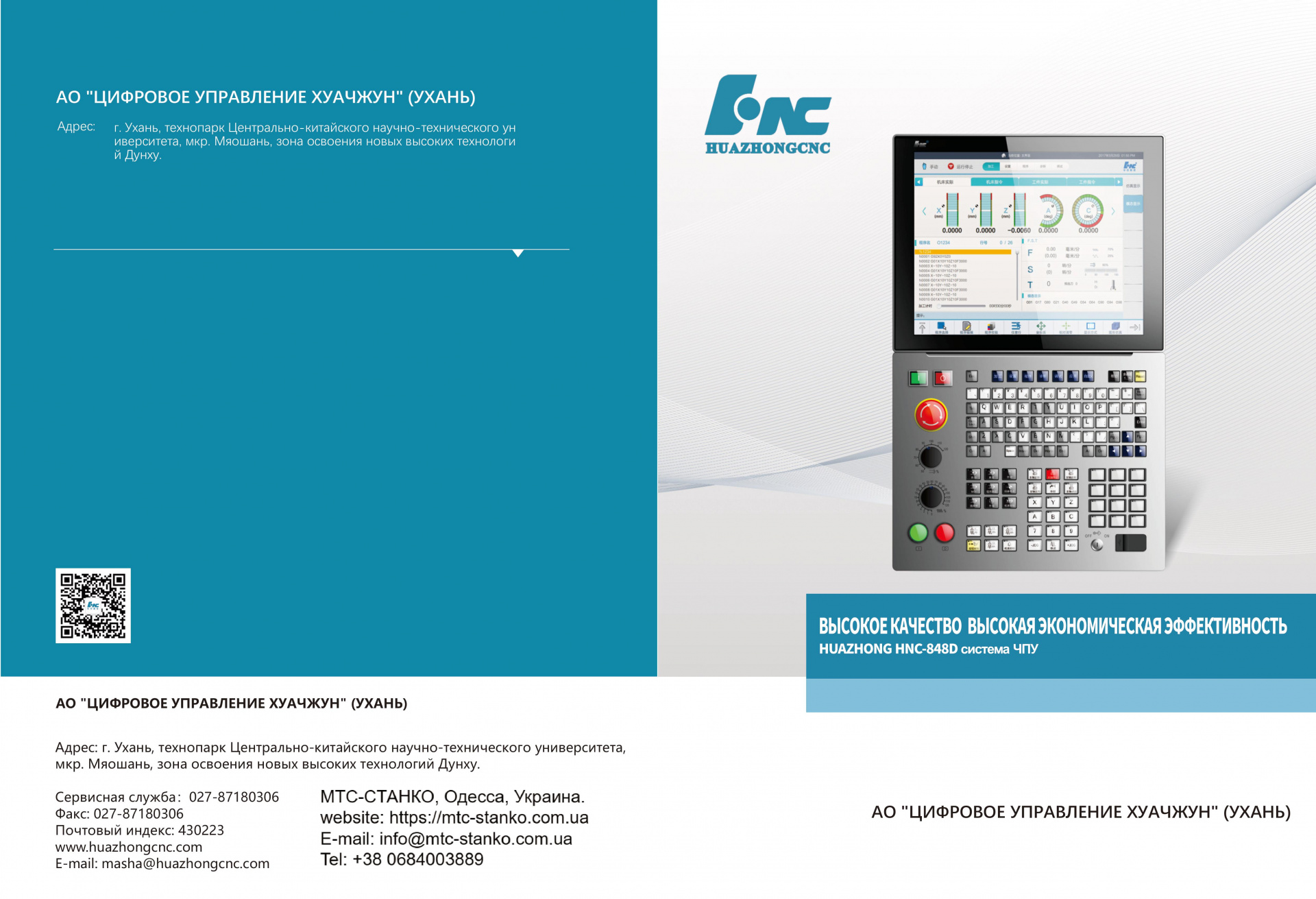

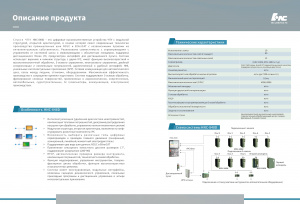

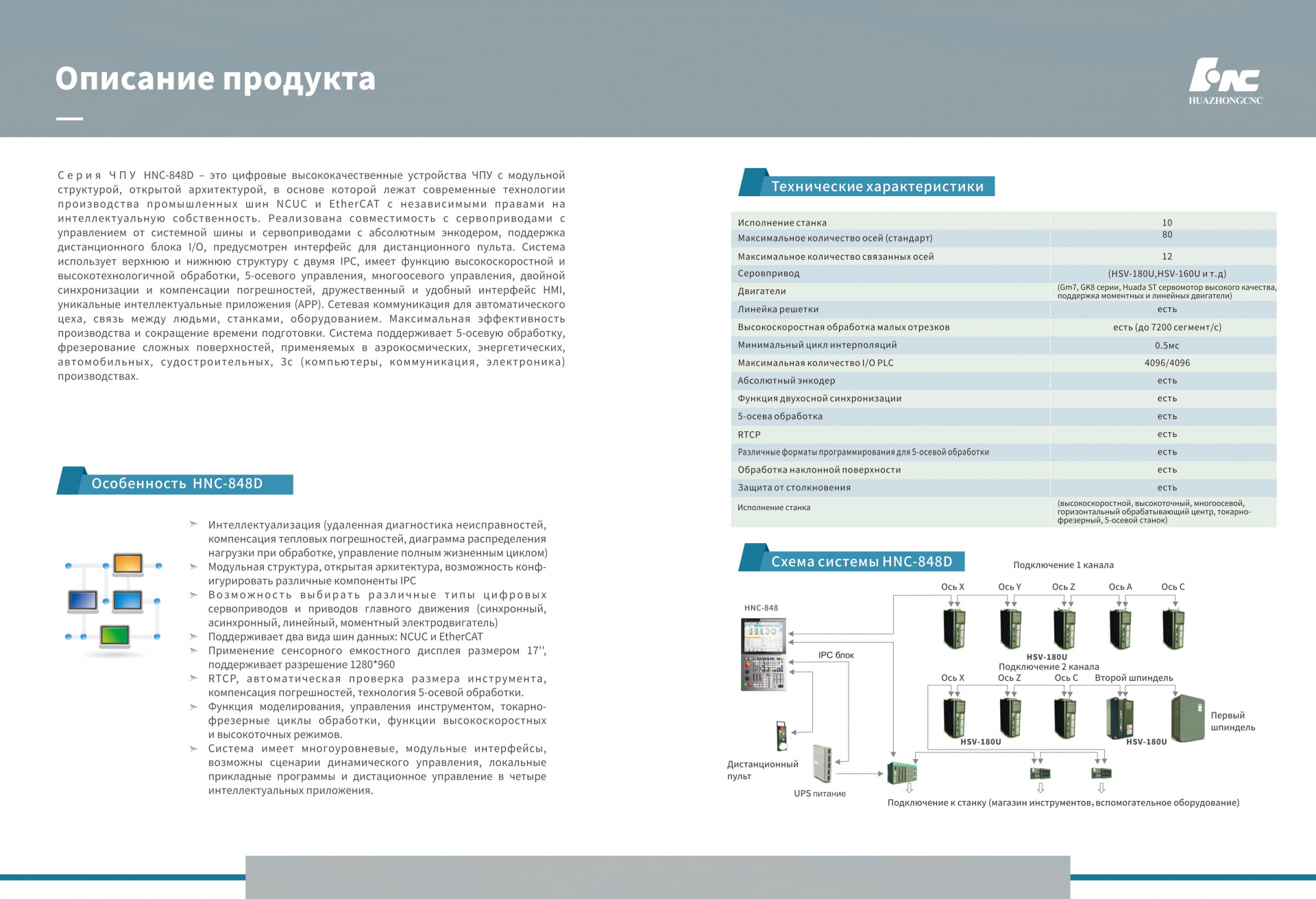

3. HNC 848 серия. Для 5-ти осевых обрабатывающих центров. Осей управления 32. Четыре шпинделя. Десять каналов управления. Цифровой NCUC канал уравления. 17 дюймовый монитор.

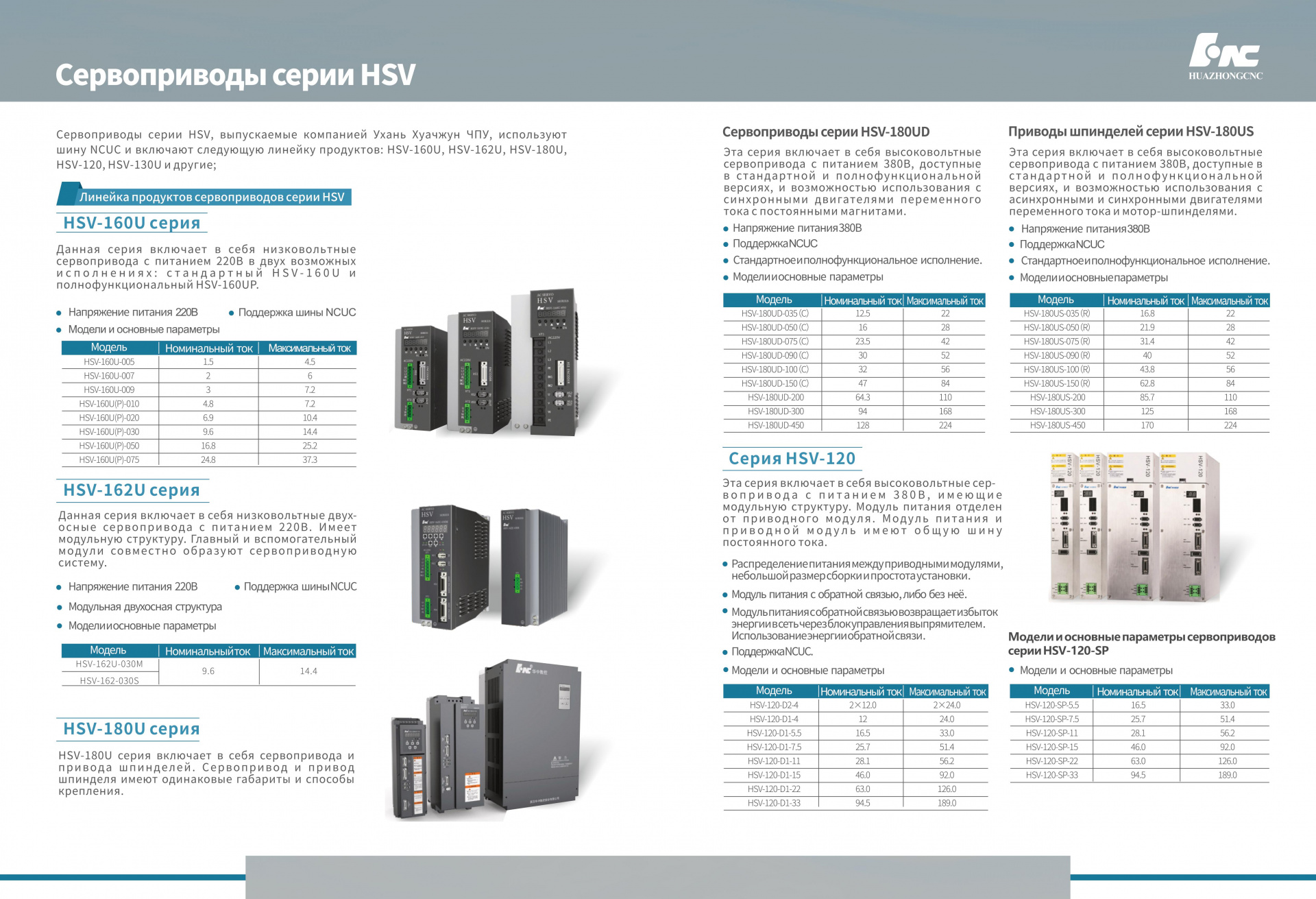

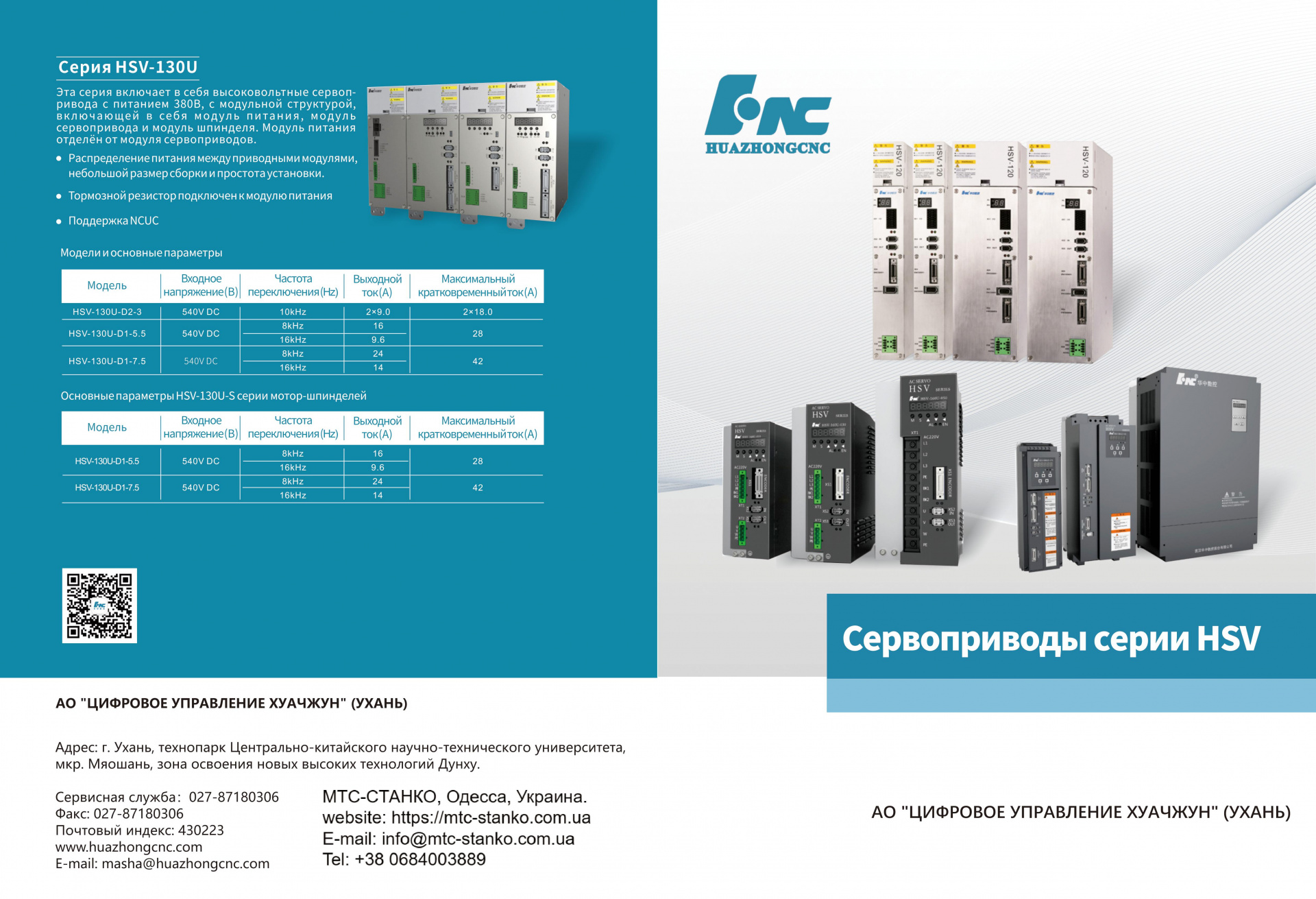

4. Цифровые HSV-180U (380В) серво привода для подач и шпинделей. Максимальная мощность 100кВт. Поддерживают два энкодера. Абсолютный энкодер двигателя 23 бита и внешний энкодер. Диапазон регулирования 10000.

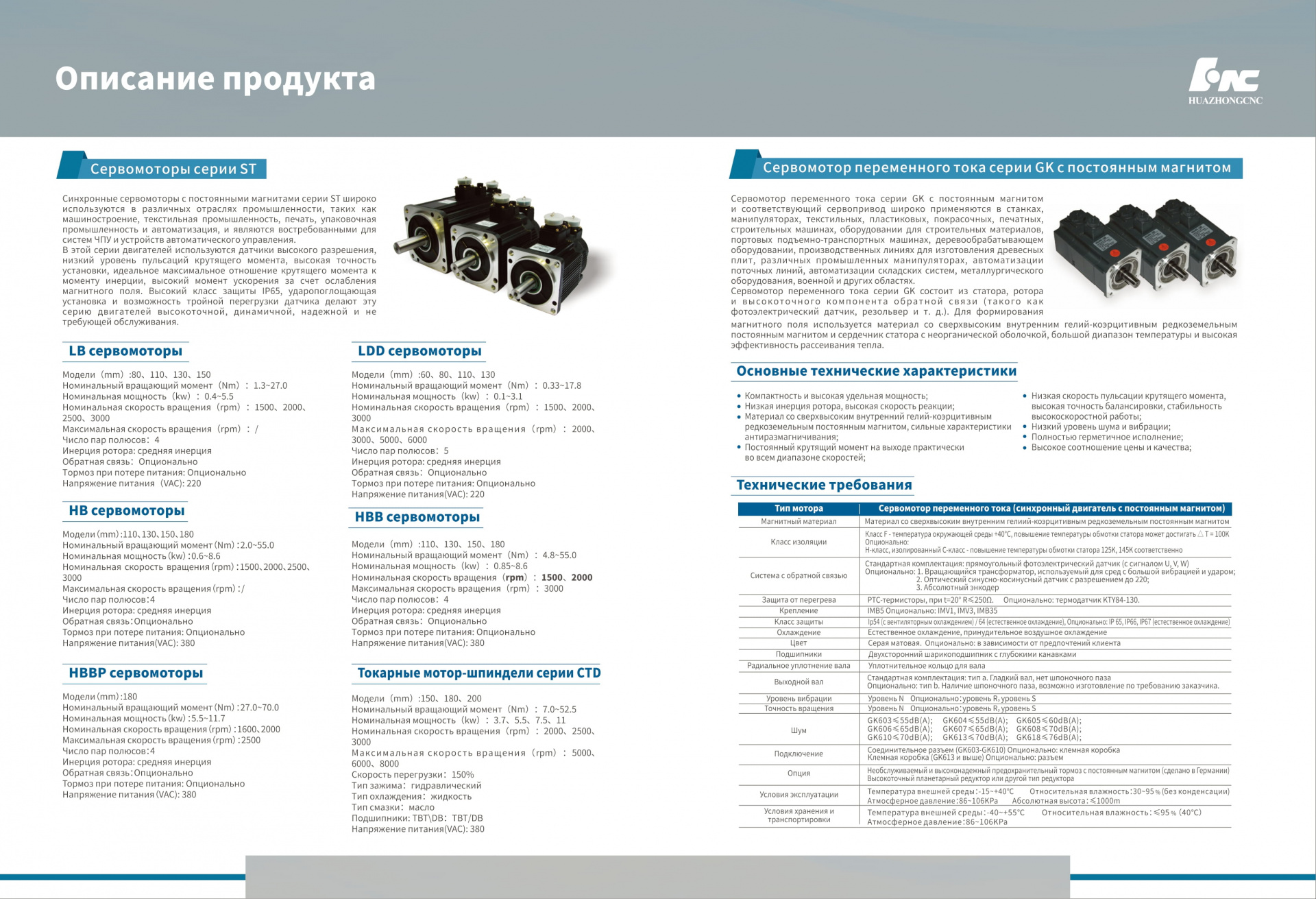

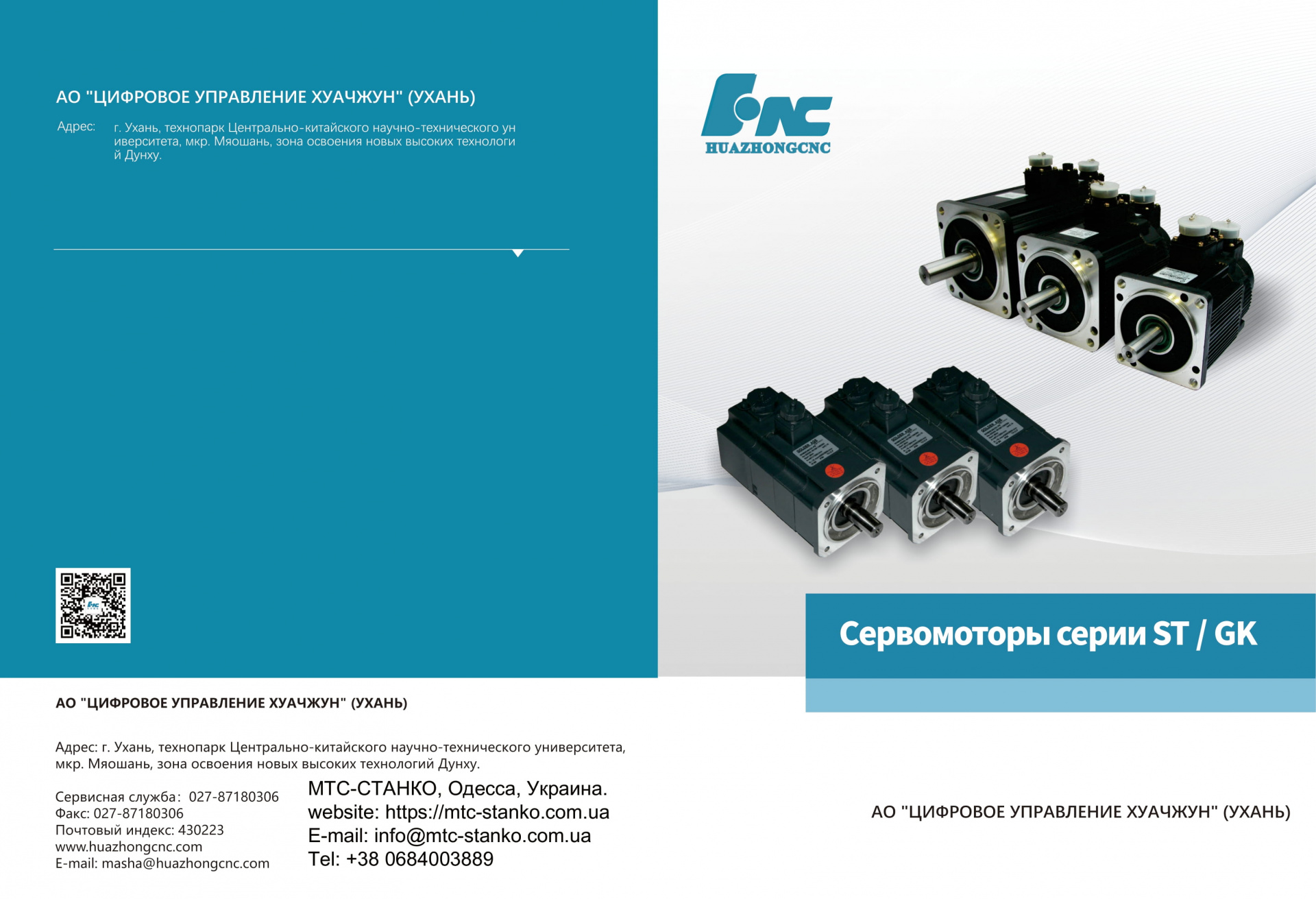

5. HCNC серво двигатели подач серии ST на 220 или 380В. Варианты встроенного энкодера: инкрементальные 2500 или 5000 импульсов на оборот; абсолютные энкодеры TAMAGAWA 17/33 бита или 23/39 бит. Номинальные обороты 1500-3000. Максимальные 6000об/мин. Номинальный крутящий момент 1.3 – 70Нм. Степень защиты IP65. Опционально IP67.

6. HNC шпиндельные двигатели серии GM7. Мощность 2.2 – 250кВт. Широкий ряд номинальных оборотов: 500, 1000, 1500, 2000об/мин. Максимальные обороты до 9000об/мин. Встроенные энкодеры: TTL 1024 или 2048имп., sin\cos, резольвер.
