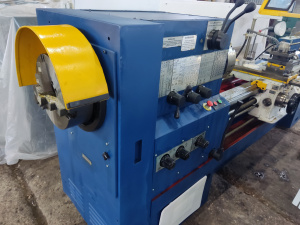

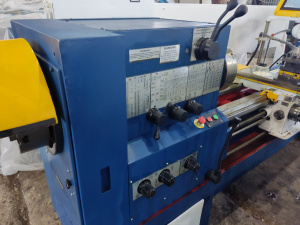

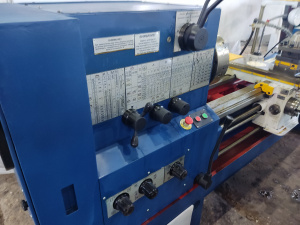

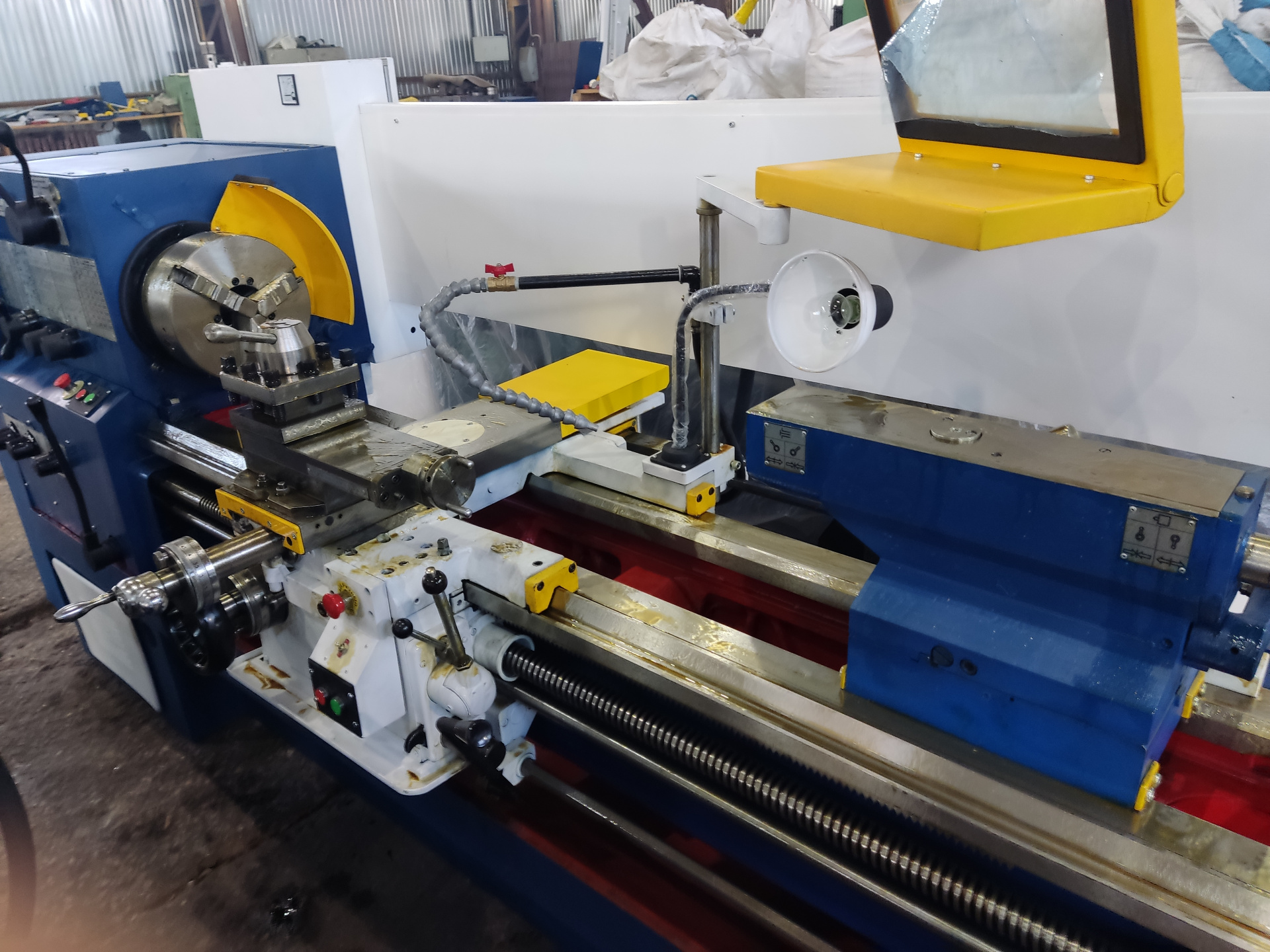

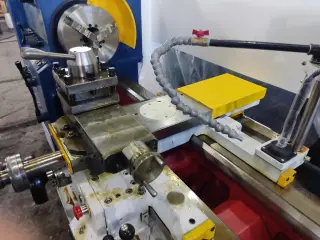

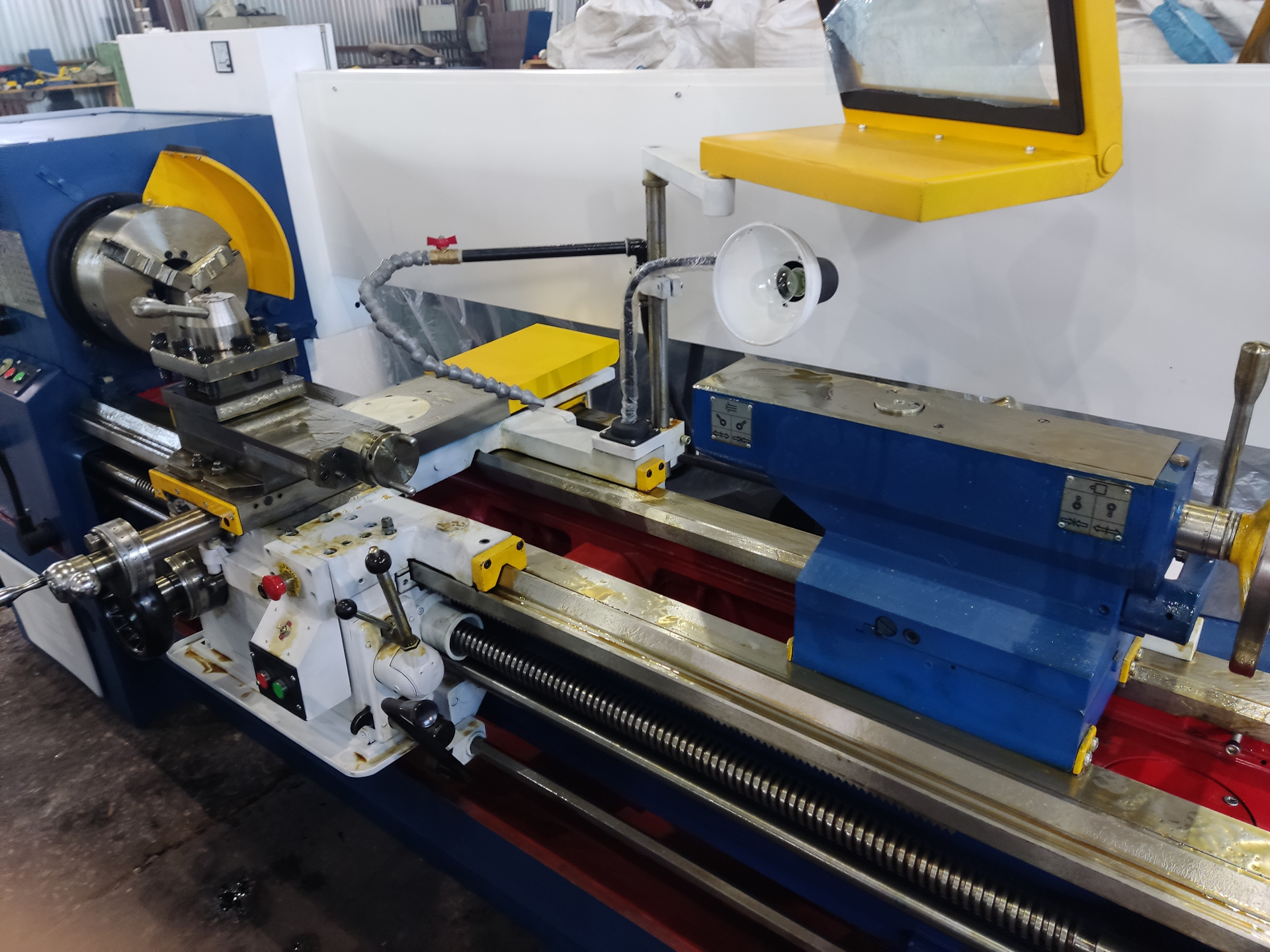

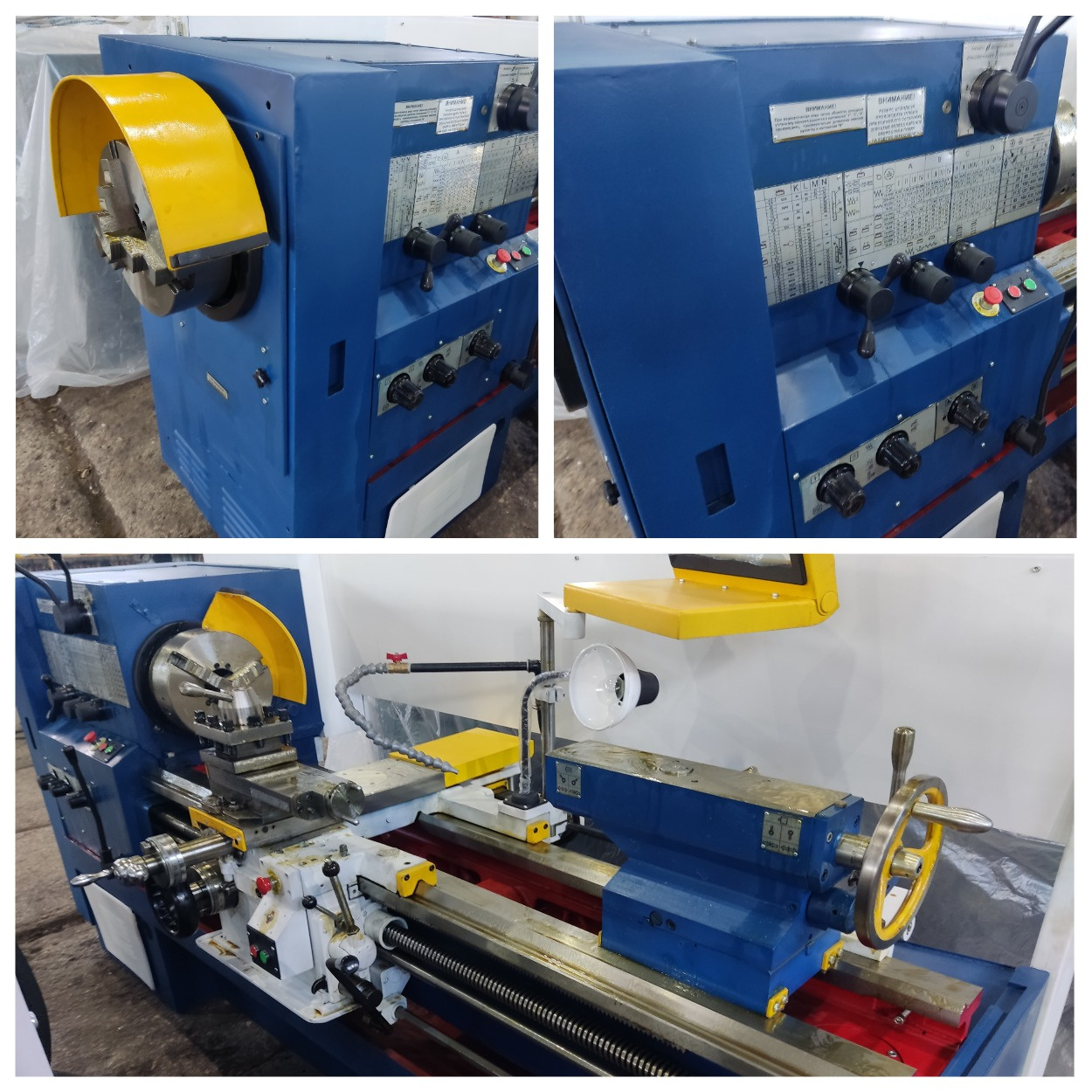

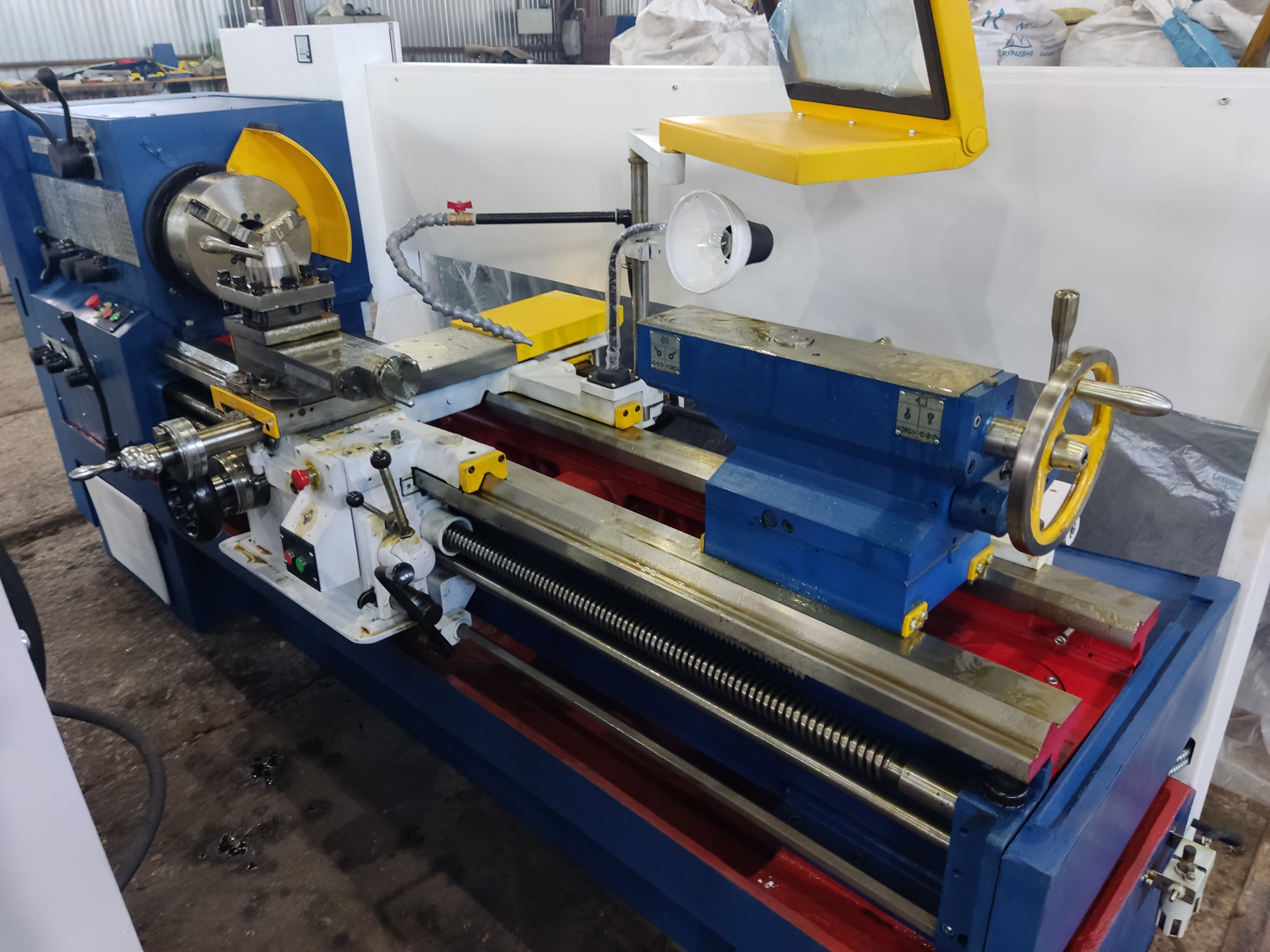

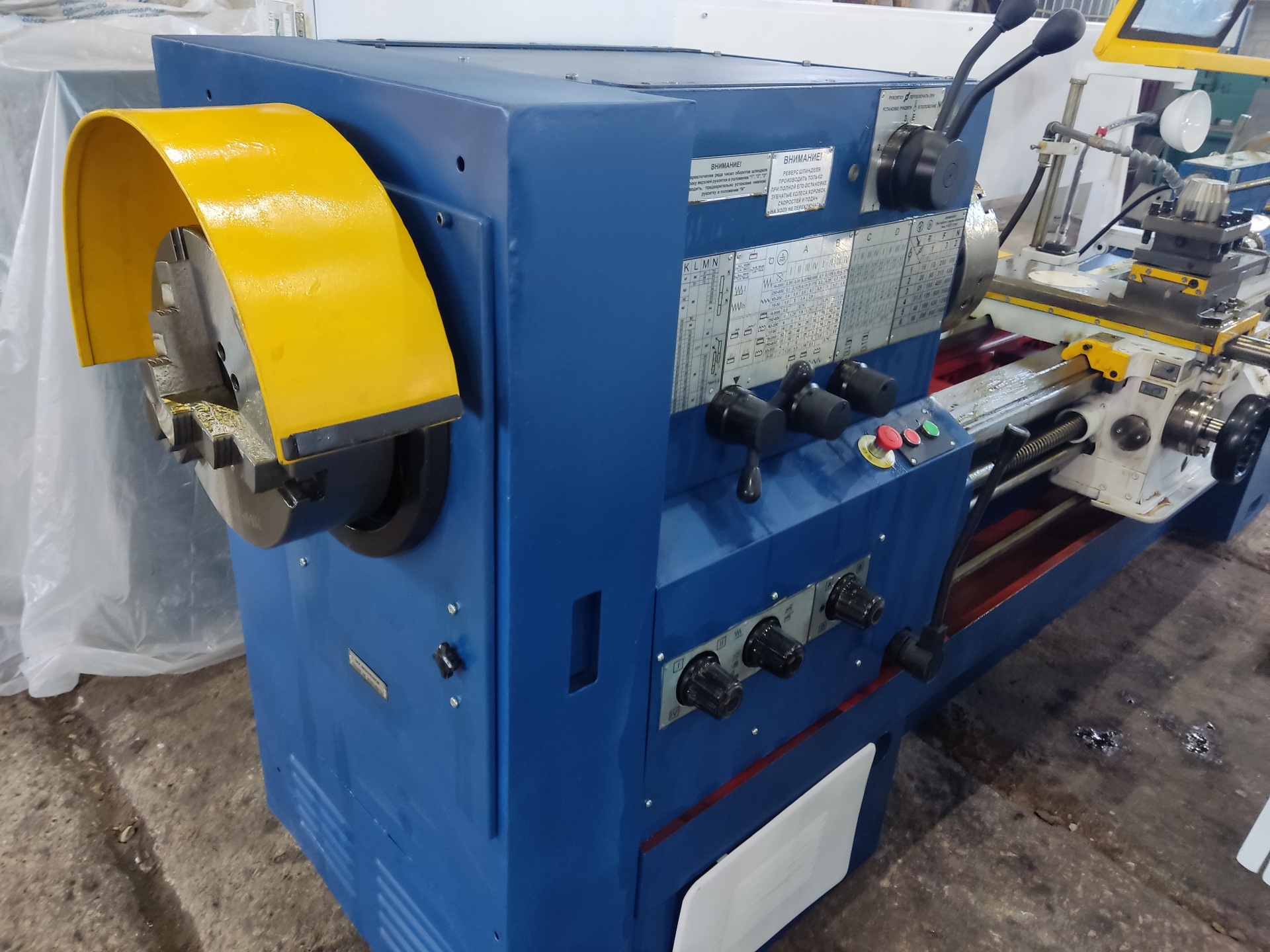

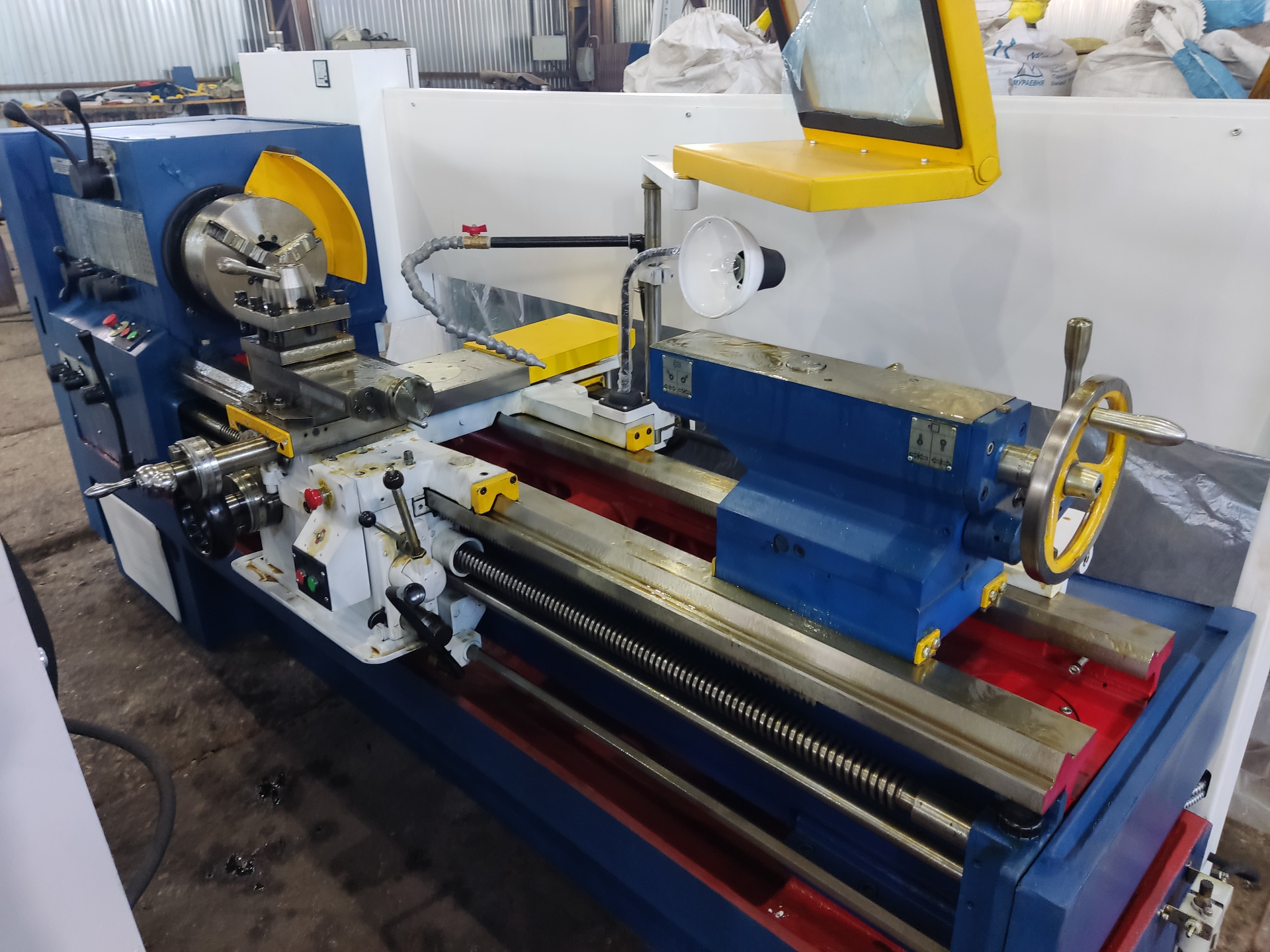

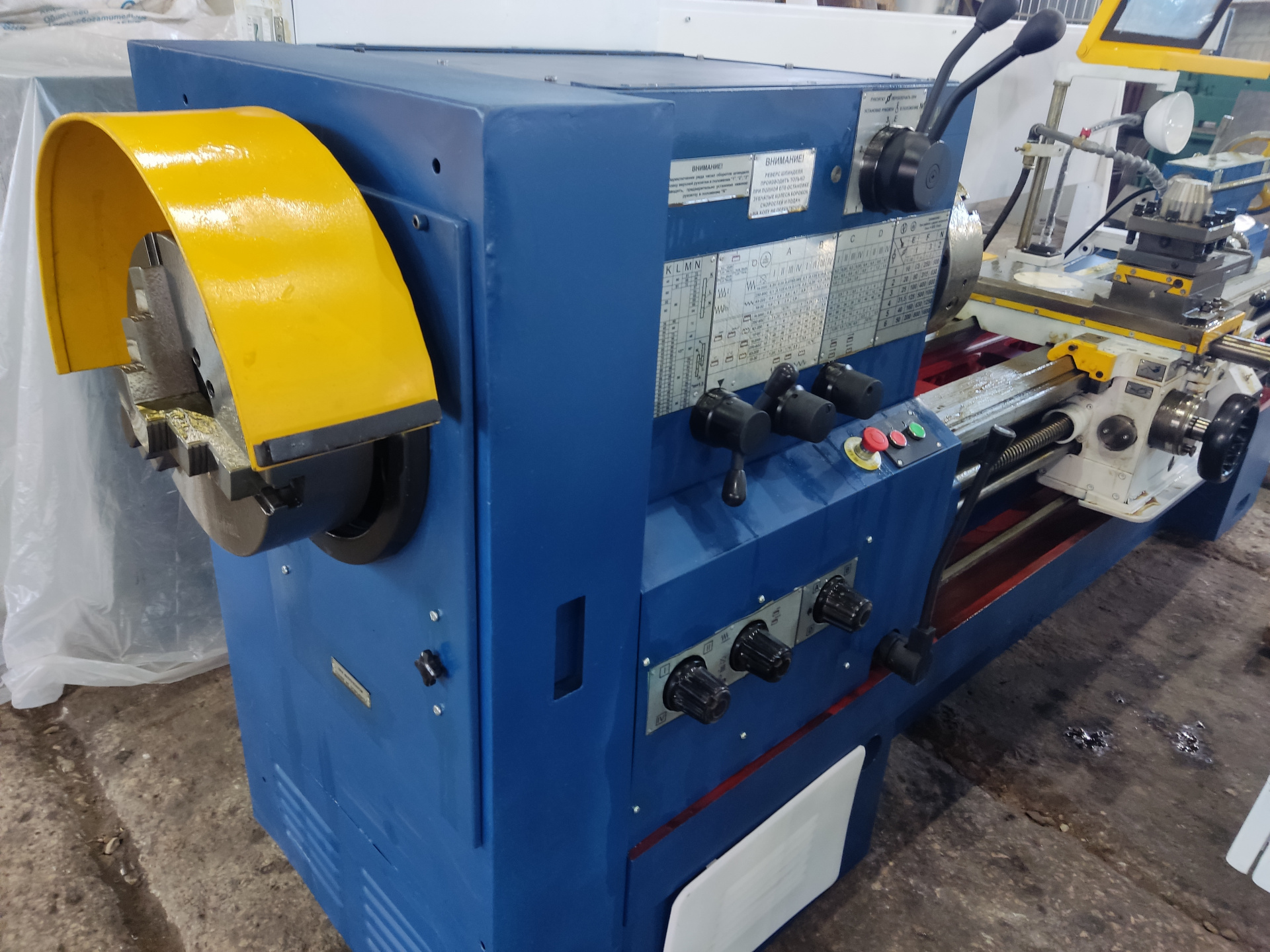

Токарно-винторезный-(трубообрабатывающий) станок мод. СА564С150Л-02

Наименование параметра

СА564

Основные параметры станка

Наибольший диаметр заготовки обрабатываемой над станиной, мм

500

Наибольший диаметр заготовки обрабатываемой над суппортом, мм

290

Наибольший диаметр заготовки обрабатываемой над выемкой (Г), мм

700

Наибольшая длина устанавливаемой детали (РМЦ), мм

1500

Наибольшая масса обрабатываемого изделия в центрах, кг

1300

Наибольшая масса обрабатываемого изделия в патроне, кг

300

Наибольшая диаметр сверла для серления в стали, мм

Шпиндель

Конец шпинделя

К6 ГОСТ 12593

Диаметр шпиндельного фланца, мм

290

Центр в шпинделе с конусом

Метрический 100

Диаметр отверстия в шпинделе, мм

90

Частота вращения шпинделя, об/мин

16..1600

Количество прямых и обратных скоростей шпинделя

22

Наибольший крутящий момент на шпинделе, кНм

1

Суппорт. Подачи

Наибольшее перемещение продольного суппорта, мм

Наибольшее перемещение поперечного суппорта, мм

Цена деления лимба поперечного суппорта, мм

0,05

Наибольшее перемещение резцовых салазок, мм

150

Диапазон продольных подач, мм/об

0,05..2,8

Диапазон поперечных подач, мм/об

0,025..1,4

Количество продольных/ поперечных подач

Скорость быстрых перемещений продольных/ поперечных, м/мин

3,8/ 1,9

Пределы шагов метрических резьб, мм

0,5..112

Пределы шагов модульных резьб, модуль

0,5..112

Пределы шагов дюймовых резьб, ниток/дюйм

56..0,5

Пределы шагов питчевых резьб, питч диаметральный

56..0,5

Задняя бабка

Наибольшее перемещение пиноли задней бабки, мм

150

Центр пиноли задней бабки

Морзе 5

Цена деления либа перемещения пиноли задней бабки, мм

0,1

Электрооборудование

Электродвигатель главного привода, кВт

11

Электродвигатель ускоренных перемещений, кВт

Электродвигатель СОЖ, кВт

Суммарная мощность установленных на станке электродвигателей, кВт

Габариты и масса станка

Габариты станка (длина ширина высота), мм

3380 х 1295 х 1575

Масса станка, кг

3600
