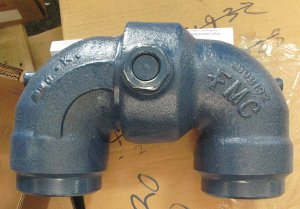

Колено шарнирные соединения – Chiksan Swivel

— это высокопрочное металлическое соединение с шарикоподшипниками, предназначенное для гибкого изменения направления

Показать ссылку

в нефтяной, газовой и смежных отраслях промышленности. Оно позволяет трубам поворачиваться вокруг своих осей, обеспечивая подвижность и адаптивность системы без использования гибких шлангов, что критически важно в сложных условиях эксплуатации.

Основные характеристики и применение

• Назначение: Используется для соединения
  Показать ссылку
  , разборных
  Показать ссылку
  , где требуется быстрое изменение конфигурации или направления потока жидкости.
• Принцип работы: Состоит из нескольких угловых элементов, соединенных встроенными шарикоподшипниками (обычно двух рядов), что обеспечивает вращение на угол до 360°.
• Области применения:
  • Нефтегазовая промышленность: Цементировочные и циркуляционные шланги, линии гидравлического разрыва пласта (ГРП), кислотной обработки скважин, линии дросселирования и глушения скважин, буровые растворы.
  • Другие отрасли: Гидравлические линии управления, водопроводные линии (высокого давления).
• Преимущества:
  • Высокое давление: Рассчитаны на работу при давлении от 3000 до 20 000 фунтов на квадратный дюйм (psi).
  • Надежность: Прочная металлическая конструкция с многоуровневой системой уплотнений, защищающей подшипники от рабочей среды.
  • Минимизация турбулентности: Имеют гладкие круглые проходные отверстия (особенно модели Longsweep), что снижает сопротивление потоку и падение давления.
  • Быстрая сборка: Часто оснащаются
    Показать ссылку
    (БРС, например,
    Показать ссылку
    , 1002) для удобства монтажа и демонтажа.
• Материалы: Изготавливаются из высокопрочной легированной стали, а также могут быть доступны в исполнении для сред с высоким содержанием сероводорода (H₂S service).

Таким образом, шарнирное колено Chiksan является ключевым компонентом для создания безопасных, гибких и долговечных систем трубопроводов высокого давления в сложных промышленных условиях.

 География поставок

ООО СТТ осуществляет поставки по всей России, включая:

Тюмень, Ханты-Мансийский автономный округ, Сахалин, Астрахань.

Собственная логистика и партнёрские склады позволяют оперативно выполнять заказы и сокращать сроки доставки OEM оборудования для нефтегазового сектора.

Все колено шарнирные соединения поставляются для стандартных сервиса или обслуживание сжиженного газа в соответствии с NACE MR-01-75. Для рабочих температур -22 ° F (-30 ° C) до 392 ° F (200 ° C) (модели с кислым газом) с рабочим давлением до 15,000 psi (1034 bar)

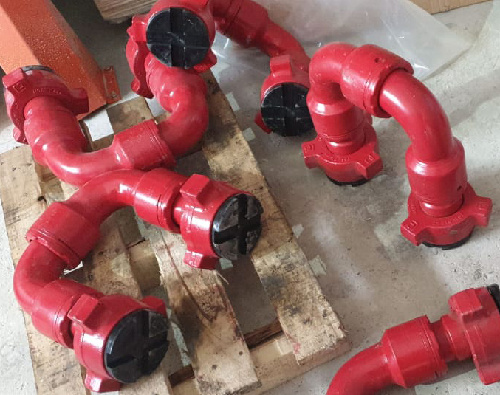

Swivel JT EXHP Long Radius Style 10 MxF Ends FIG.1502 UE, 15K, STD / Колено шарнирное (КШС) большого радиуса с длинным ходом Style 10 MxF концы БРС FIG.1502, 15K, Стандартная Среда

Swivel JT EXHP Long Radius Style 10 MxM Ends FIG.1502 UE, 15K, STD / Колено шарнирное (КШС) большого радиуса с длинным ходом Style 10 MxM концы БРС FIG.1502, 15K, Стандартная Среда

Swivel JT EXHP Long Radius Style 50 MxF Ends FIG.1502 UE, 15K, STD / Колено шарнирное (КШС) большого радиуса с длинным ходом Style 50 MxF концы БРС FIG.1502, 15K, Стандартная Среда

SWIVEL JT EXHP LONGLIFE STY10, MxF, FIG 1502 UE, 15K, STD / ШАРНИРНОЕ СОЕДИНЕНИЕ БОЛЬШОГО РАДИУСА STY10, MxF FIG 1502, 15K, СТАНДАРТНАЯ СРЕДА

SWIVEL JT 3" EXHP LONGLIFE STY10, MxM, FIG 1502 UE, 15K, STD / ШАРНИРНОЕ СОЕДИНЕНИЕ БОЛЬШОГО РАДИУСА 3" STY10, ГxГ, FIG 1502, 15K, СТАНДАРТНАЯ СРЕДА

Шарнирно-поворотное соединение

SWIVEL JT 3" EXHP LONGLIFE STY50, MxF, FIG 1502 UE, 15K, STD / ШАРНИРНОЕ СОЕДИНЕНИЕ БОЛЬШОГО РАДИУСА 3" STY50, ГxР, FIG 1502, 15K, СТАНДАРТНАЯ СРЕДА

Style 10 MxF Chiksan Swivel Joints – Колено-шарнирные соединения (КШС

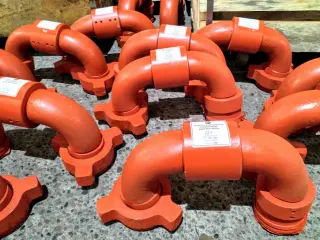

Колено шарнирное соединение (КШС) с длинным ходом – Longsweep Chiksan Swivel Joints

Доступны в исполнении: Style 10, Style 30, Style 40, Style 50, Style 60, Style 70, Style 80 в размерах от 1 до 4 дюймов.

Рабочее давление (cold working pressure-CWP): 7,500 PSI (517 бар), 10,000 PSI (690 бар), 15,000 PSI (1034 бар) и 20,000 PSI (1380 бар);

Взаимозаменяемость по производителям:

Колено шарнирное соединение (КШС) Chiksan Style 10:

SWLR 2" FIG.1502 MxF ST10 LTWT NO SEGMENTS 15K STD –

p/n SPM 2А17135; FMC 3139905; NOV A13012;

SWLR 2" FIG.1502 MxM ST10 LTWT 15K STD –

p/n SPM 2А17205; FMC 3139477; NOV A12533;

SWLR 3" FIG.1502 MxF ST10 FRG 15K STD 3WAY -

p/n SPM 2А17920; FMC P505325; NOV A14274;

SWLR, 3" 3WAY M x M ST10 FIG.1502

p/n SPM 2А28766; FMC P505326; NOV A14358

Колено шарнирное соединение (КШС) Chiksan Style 50:

SWLR 2" FIG.1502 MxF ST50 LTWT 15K STD –

p/n SPM 2А17139; FMC 3139475; NOV A12534;

SWLR 2" FIG.1502 FxF ST50 LTWT FRG 15K STD –

p/n SPM 2А17213; FMC 3144000; NOV A13290;

SWLR 2" FIG.1502 MxM ST50 INTEG LTWT FRG 15K STD –

p/n FMC 3267203; NOV A19395;

SWLR 3" FIG.1502 MxF ST50 FRG 15K STD 2WAY –

p/n SPM 2А17922; FMC P505327; NOV A14275

REPLACEMENT PARTS FOR CHIKSAN SWIVEL JOINT

REPAIR KIT

РЕМОНТНЫЕ КОМПЛЕКТЫ

Ремонтные комплекты Chicksan & FMC для шарнирных соединений как в стандартном, так и в сжиженном газе , совместимые с ремонтными комплектами шарнирного соединения Weco, FMC и Chicksan. Мы снабжаем все основные ремонтные комплекты для вертлюгов и предлагаем быстрое предложение, доставку и специализированное обслуживание.

Мы предлагаем полный набор ремонтных комплектов для шарнирных соединений, которые соответствуют шарнирным соединениям chicksan и FMC, штуцерам и шарнирным соединениям. Пожалуйста, позвоните нам или напишите с любыми вопросами.

РЕМОНТНЫЙ КОМПЛЕКТ ДЛЯ FMC SWIVEL JOINT

FMC 2 "FIG 1502 CWP 10000 PSI

3143918

ИСТОЧНИК ГАЗА 618286

Ремкомплект шарнира Chiksan

Ремкомплект колена шарнирного Chiksan Style 10, Style 50

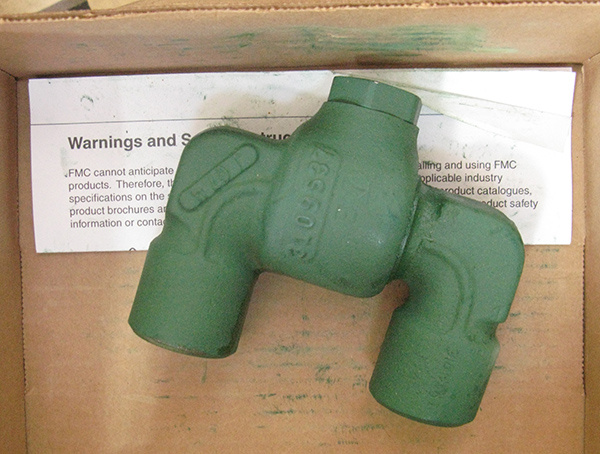

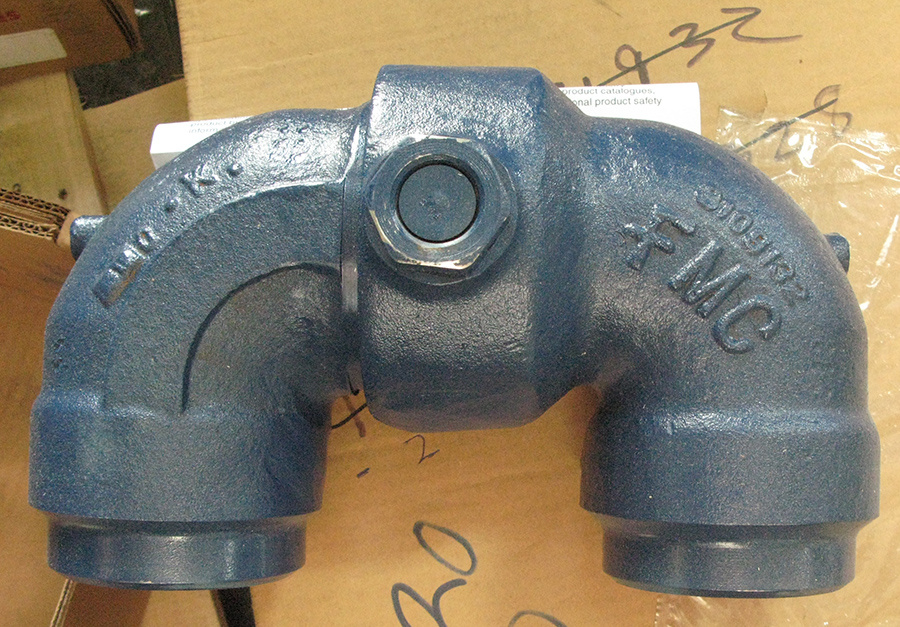

FMC 3139666 Chiksan Swivel для 2'' FIG.1502 - LS15

FMC P505433 Chiksan Swivel для 3" FIG.1502 - TSi6, TSi10, TSi15

SPM 4L17126 Chiksan Swivel для 2'' FIG.1502, с высоким содержанием H2S 4L17193

SPM 4L17660 Chiksan Swivel для 3'' FIG.1502, с высоким содержанием H2S 4L17305

NOV A14369 Chiksan Swivel для 2'' FIG.1502
