Аналоги электромагнитных муфт типа KL

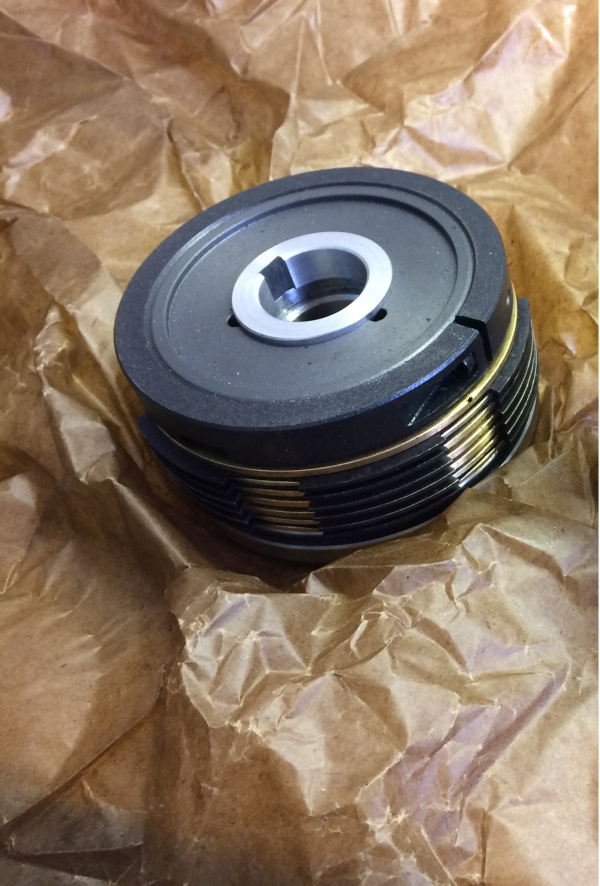

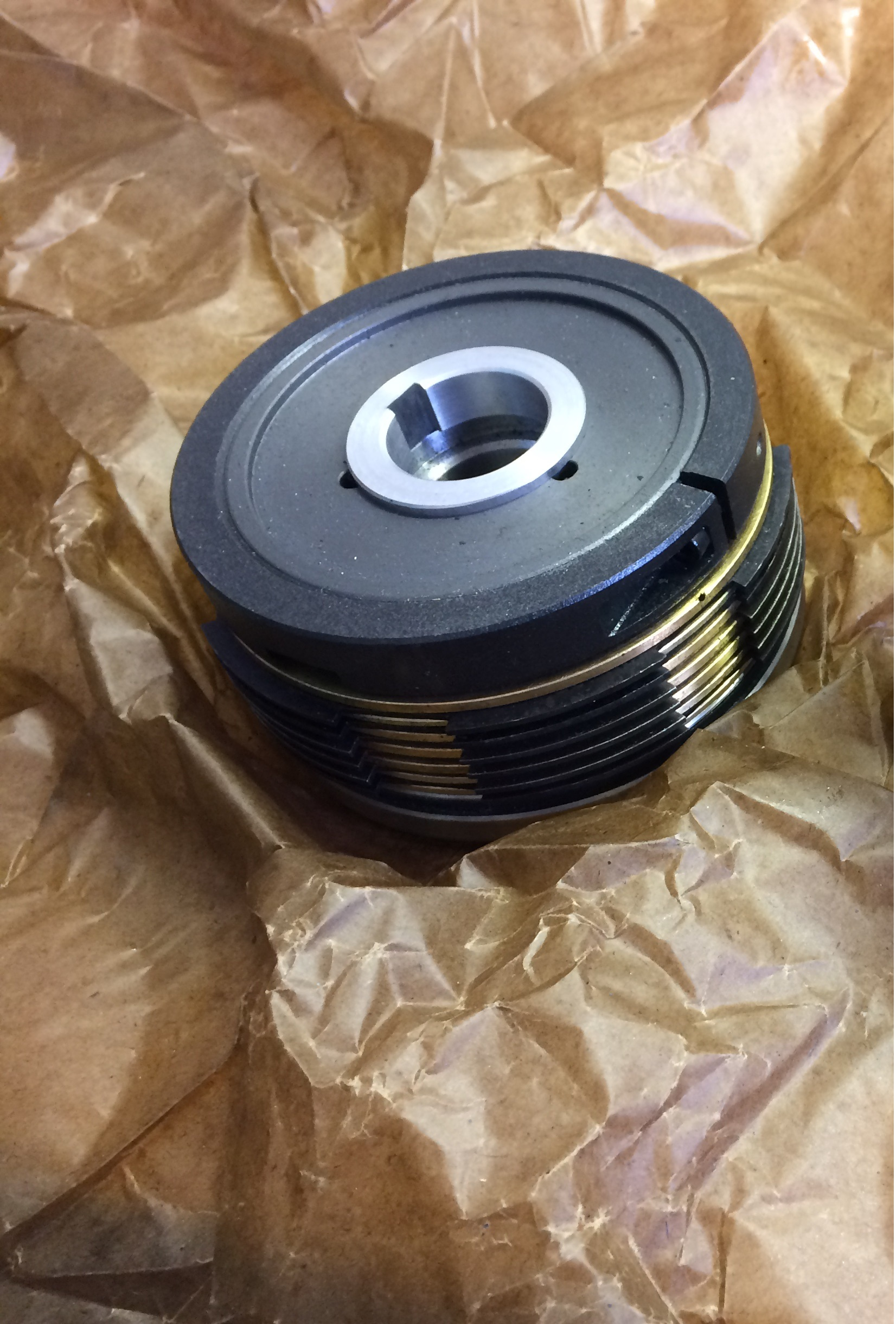

Муфта электромагнитная 3KL 5
Существуют две основные модификации диска:
1) Диски, работающие в сухом режиме (материал диска – бронзовые накладки)
2) Диски, работающие в масленой ванне (материал диска – сочетание стали и асбеста)
Вторая модификация более выгодна из-за продолжительного срока службы диска.
Муфты 3 KL работает в остаточной воздушном зазоре, т. е. воздушный зазор должен быть всегда между диском, гайкой и магнитным телом муфты. Муфта допускает возможность работы лишь в двух режимах: сцепление "On" и сцепление "OFF".
Мпн – 50 Нм / Номинальный крутящий момент
Мвн – 33 Нм / Основной момент трения
U – 24 V / Номинальное напряжение катушки
P – 41 Вт / Мощность катушки при температуре 20 С
n (н) – 1950 об/мин / Номинальная частота вращения
n (макс) – 3000 об/мин / Предельная частота вращения
t (0,9) – 0,0110 / время до полного включения
t (0,1) – 0,0110 / время до полного отключения
муфта ЗКL 1,25 (сух.)
муфта ЗКL 2,5 (сух.)
муфта ЗКL 5 (сух.)
муфта ЗКL 10 (сух.)
муфта ЗКL 20 (сух.)
муфта ЗКL 40 (сух.)
муфта ЗКL 80 (сух.)
