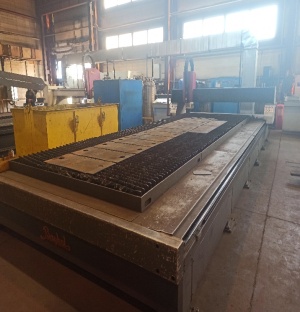

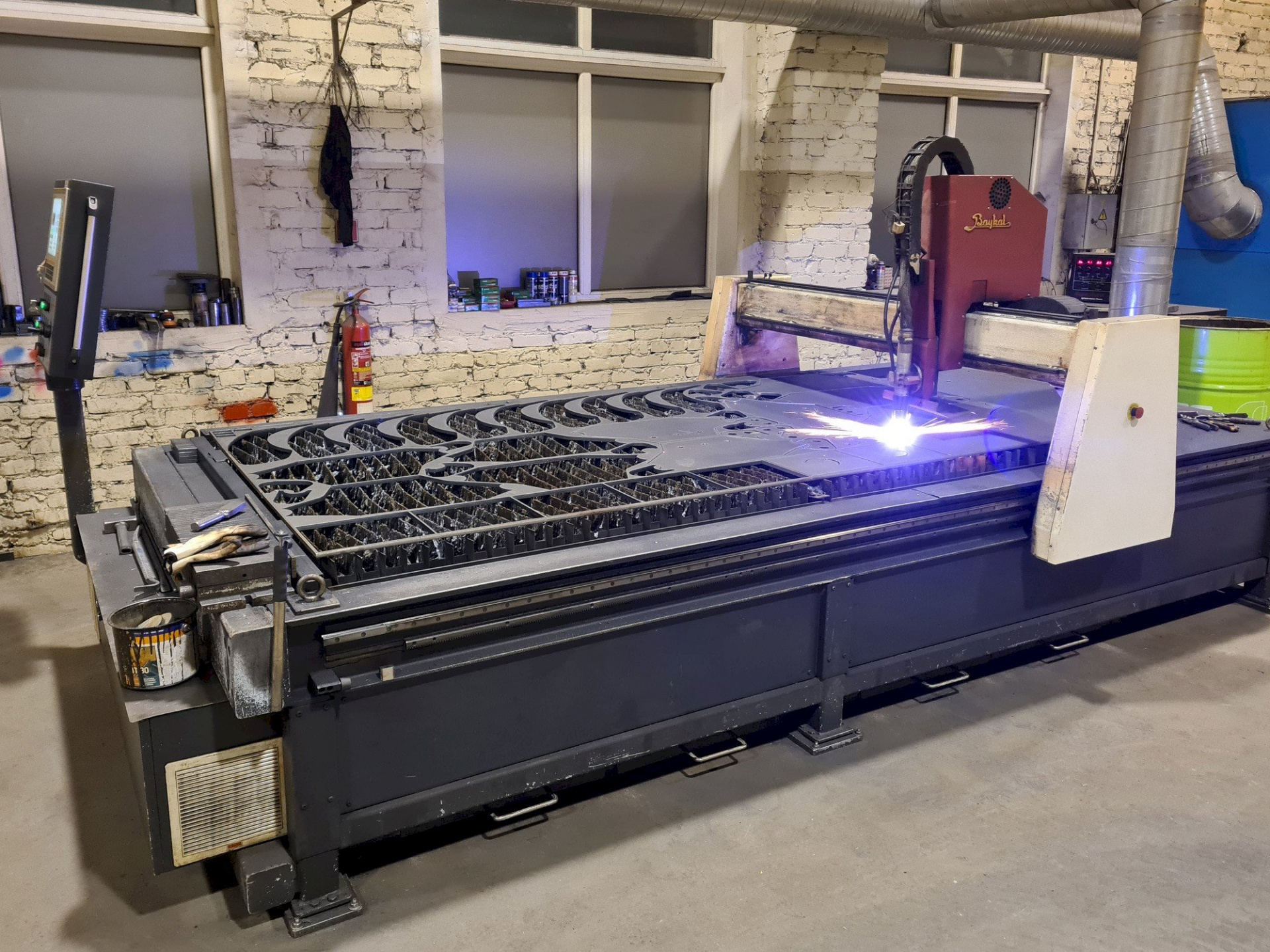

Установки плазменной резки с ЧПУ Baykal BPH 1503 COMPACT

Установки плазменной резки с ЧПУ Baykal BPH 1503 COMPACT была произведена в 2015 году в Турции. Машина имеет в общей сложности 8640 производственных часов. Она управляется с помощью блока управления с ЧПУ Tecnos. Мощность плазмы составляет 130A кВт.

Диапазон резки (E х F), мм  3110 х 1600

Габариты установки (А х В х С), мм  2140 х 4450 х 1750

Перемещение по высоте мм 200

Высота стола мм 750

Вес установки кг 2200

Напряжение сети в 400 ± 10%

Частота Гц 50-60 ± 2%

Температура в цехе от –10С0 до +30С0

Привод по оси Y односторонний продольный привод

Привод по оси X однокоординатный поперечный привод

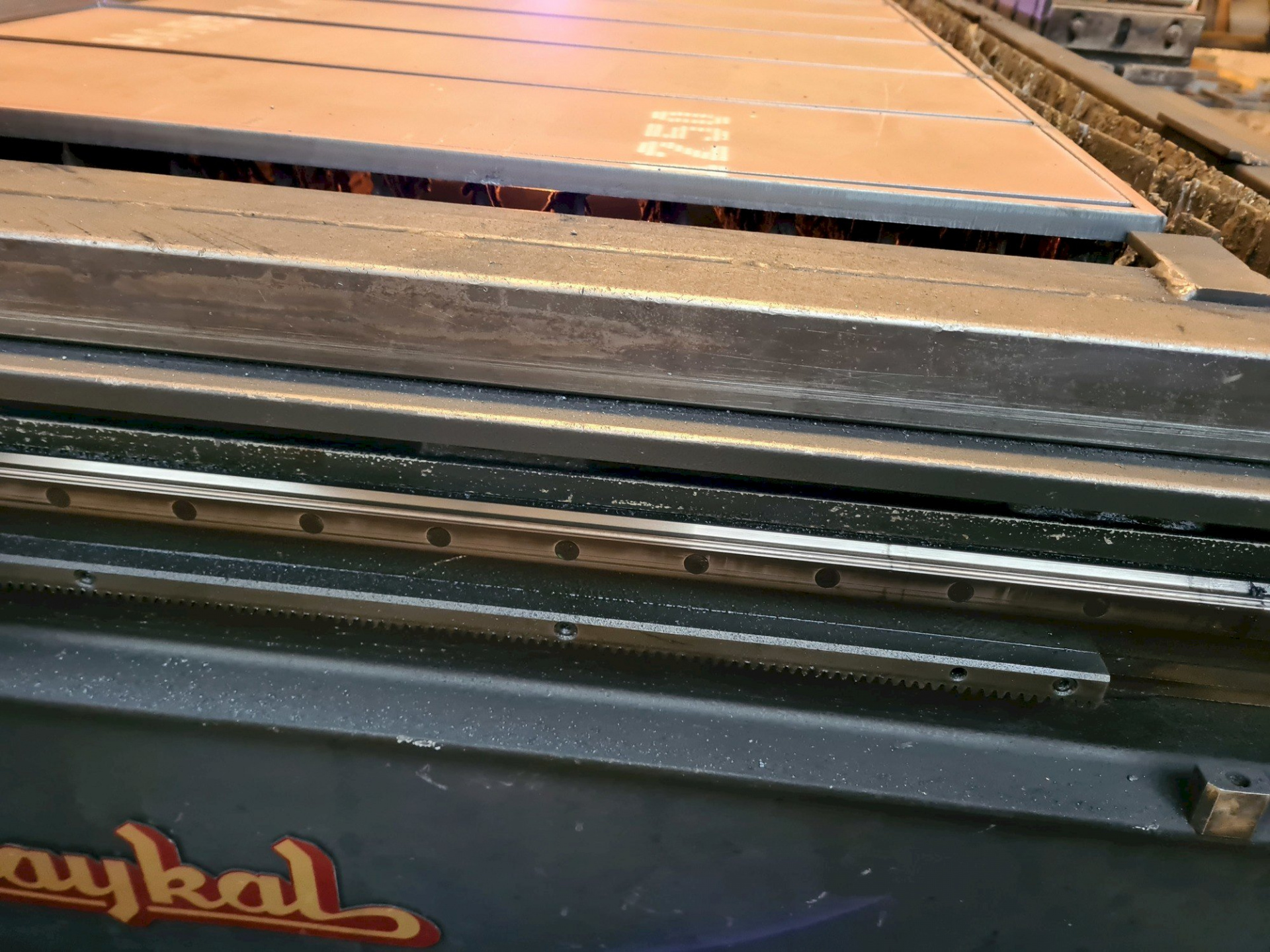

Направляющие по оси Y осевая продольная направляющая система

Направляющие по оси X осевая поперечная направляющая система

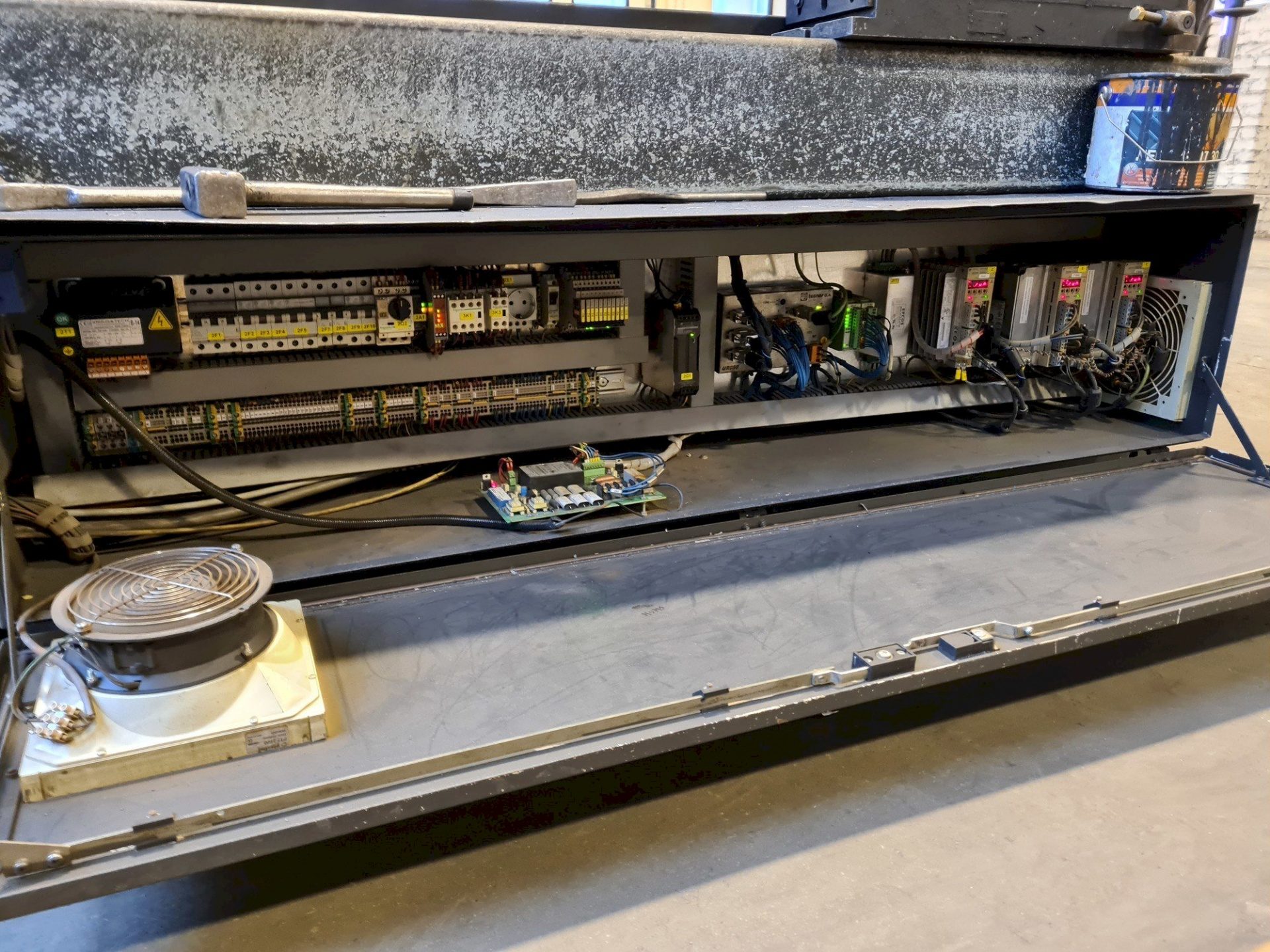

Система ЧПУ Baykal - Tecnos

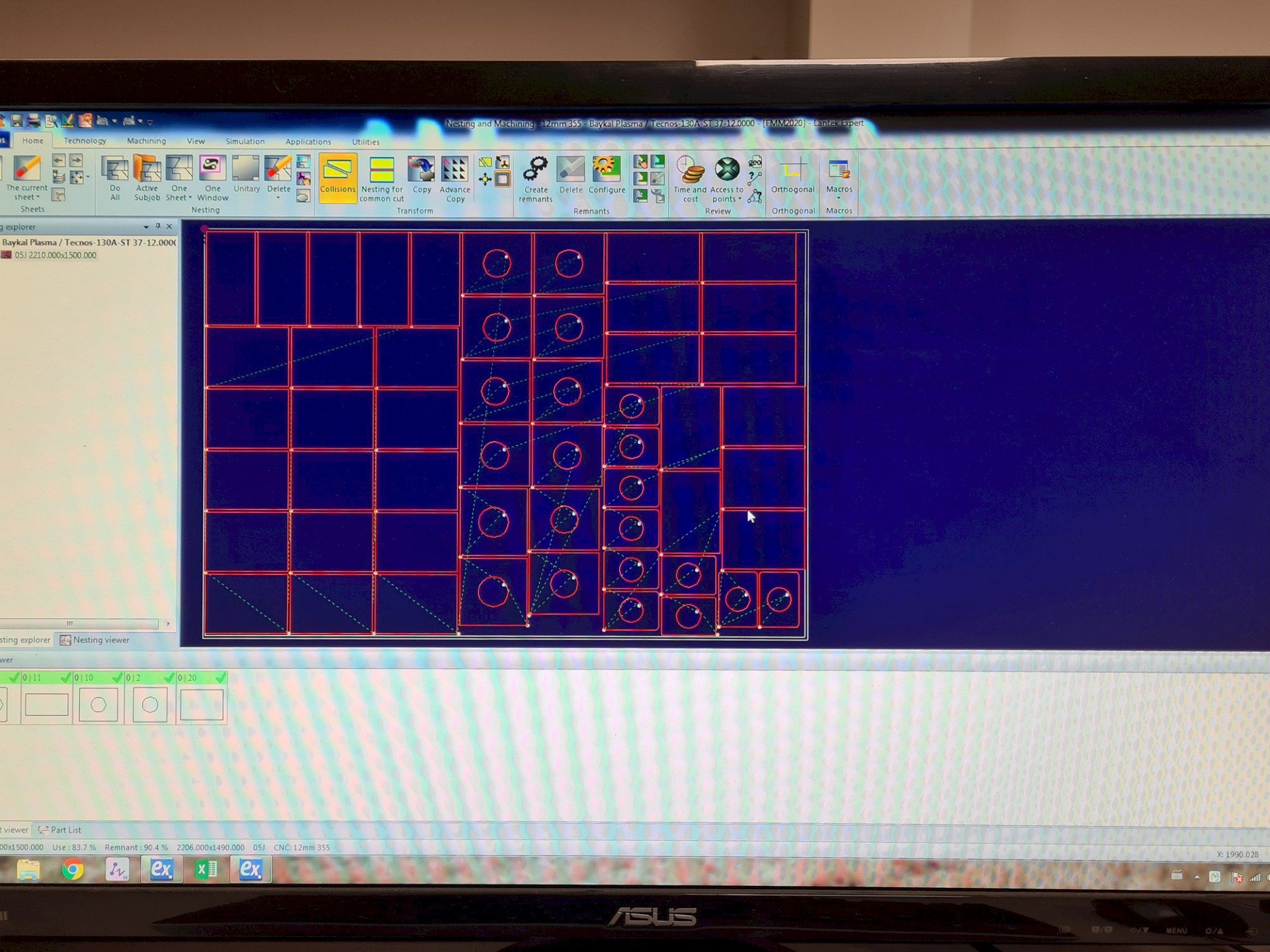

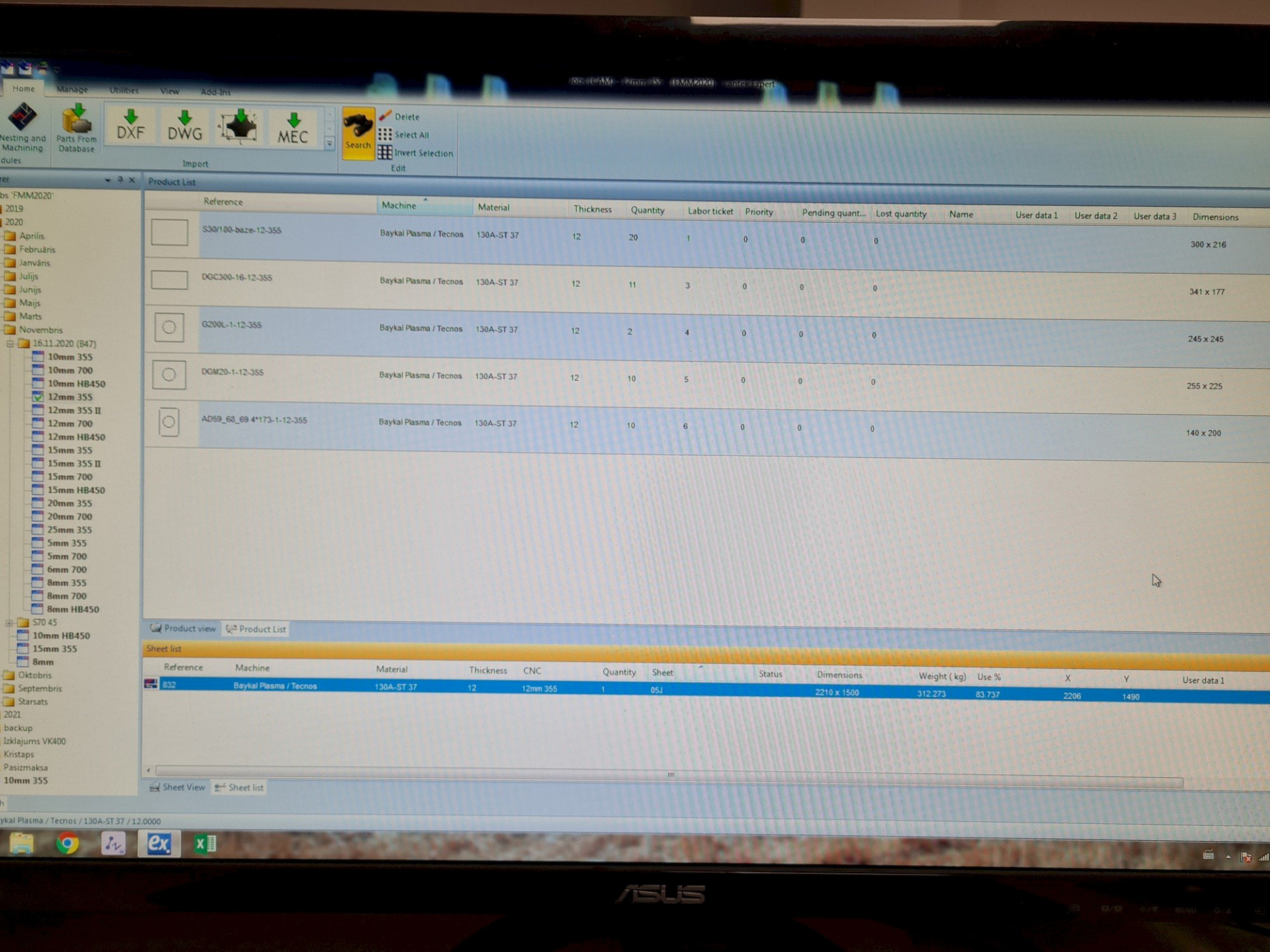

Комплект программного обеспечения Lantek Expert II Duct (Испания)

Модель источника плазмы:

HYPERTHERM HPR 130 (HyDefinition/LongLife)

Толщина резания Максимальная толщина краевого реза 38 мм для углеродистой стали и 25 мм для нержавеющей стали. Максимальная толщина прожига 25 мм для углеродистой стали.

Входное напряжение 220 В, 400 В, 480 В, 600 В

Частота 50-60 Гц

Входной ток 220 В – 124 А;440 В – 68 А; 600 В – 50 А

Выходной ток 130 А

Рабочий цикл 100 % при 40° С на мощности 45.5 кВт

Наружные размеры(Д*Ш*В) 1079,5 x 566,4 x 967,7 мм

Вес 317,5 кг

Плазмообразующий газ Кислород, Воздух, Азот, H35 (65%Аргон-35%Водород), F5 (95% Азот – 5%Водород)

Защитный газ Кислород, Азот, Воздух
