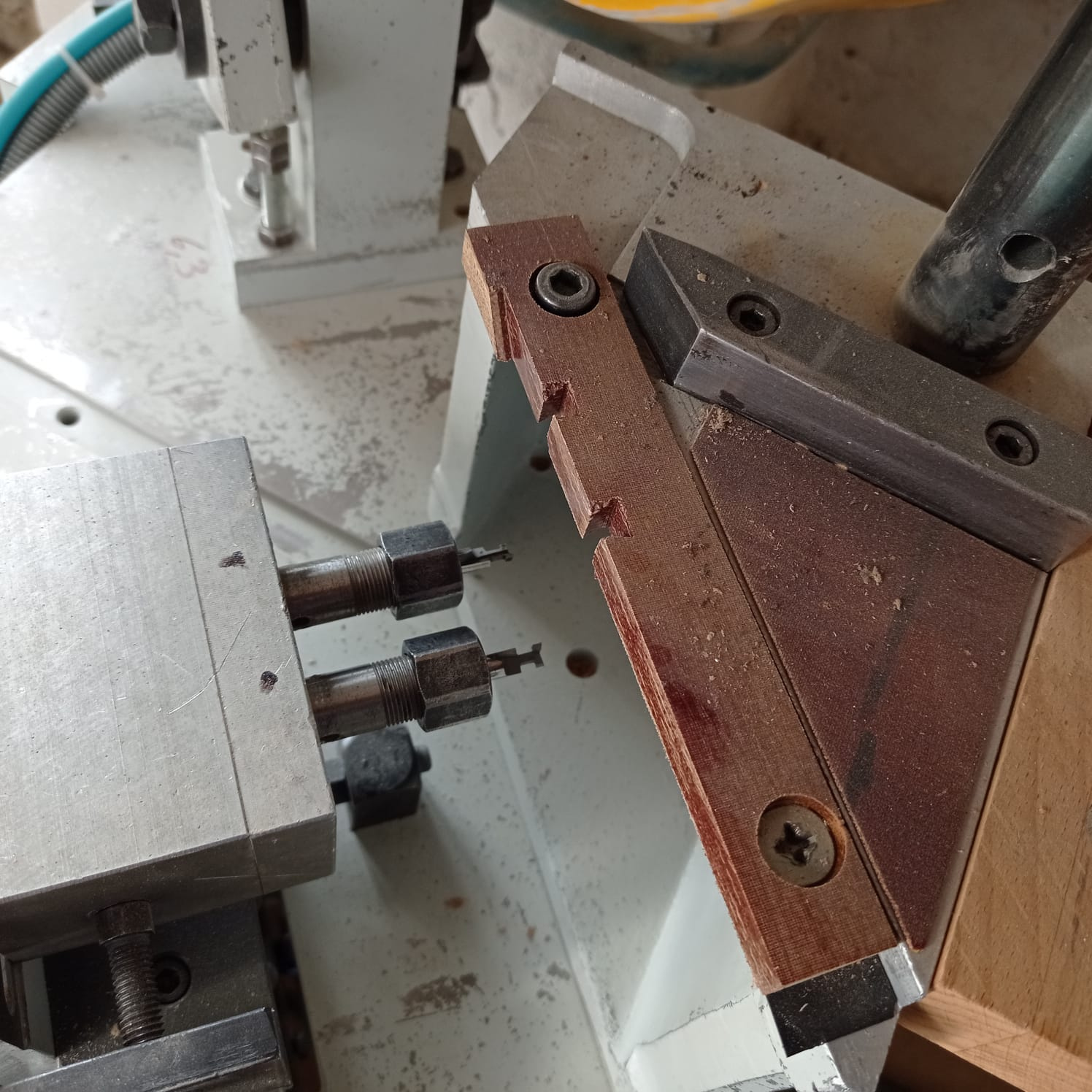

Запиливание под углом 45градусов в вертикальной плоскости погонажных заготовок из массива древесины, МДФ,ДСП и PVC. Запиливание происходит одновременно с двух сторон, после этого цикла происходит цикл фрезерования пазов под соединительные элементы. На каждой из обеих сторон заготовки фрезеруется подва паза. Рабочий инструмент – концевые фрезы, конфигурация которых соответствует форме соединительных элементов, изменяющихся в зависимости от типа материала – массивдревесины или МДФ. Так как запиливание и фрезерование происходит за одну установку заготовки,благодаря этому достигается высокая точность при дальнейшем соединении заготовок.
Комплектация:
— Два пильных диска;
— Четыре концевых фрезы;
— Два вертикальных пневматических прижима;
— Ручное позиционирование правого суппорта;
— Считывание размеров посредством линейки с мм-шкалой;
— Пневматическое управление опусканием пильных дисков;

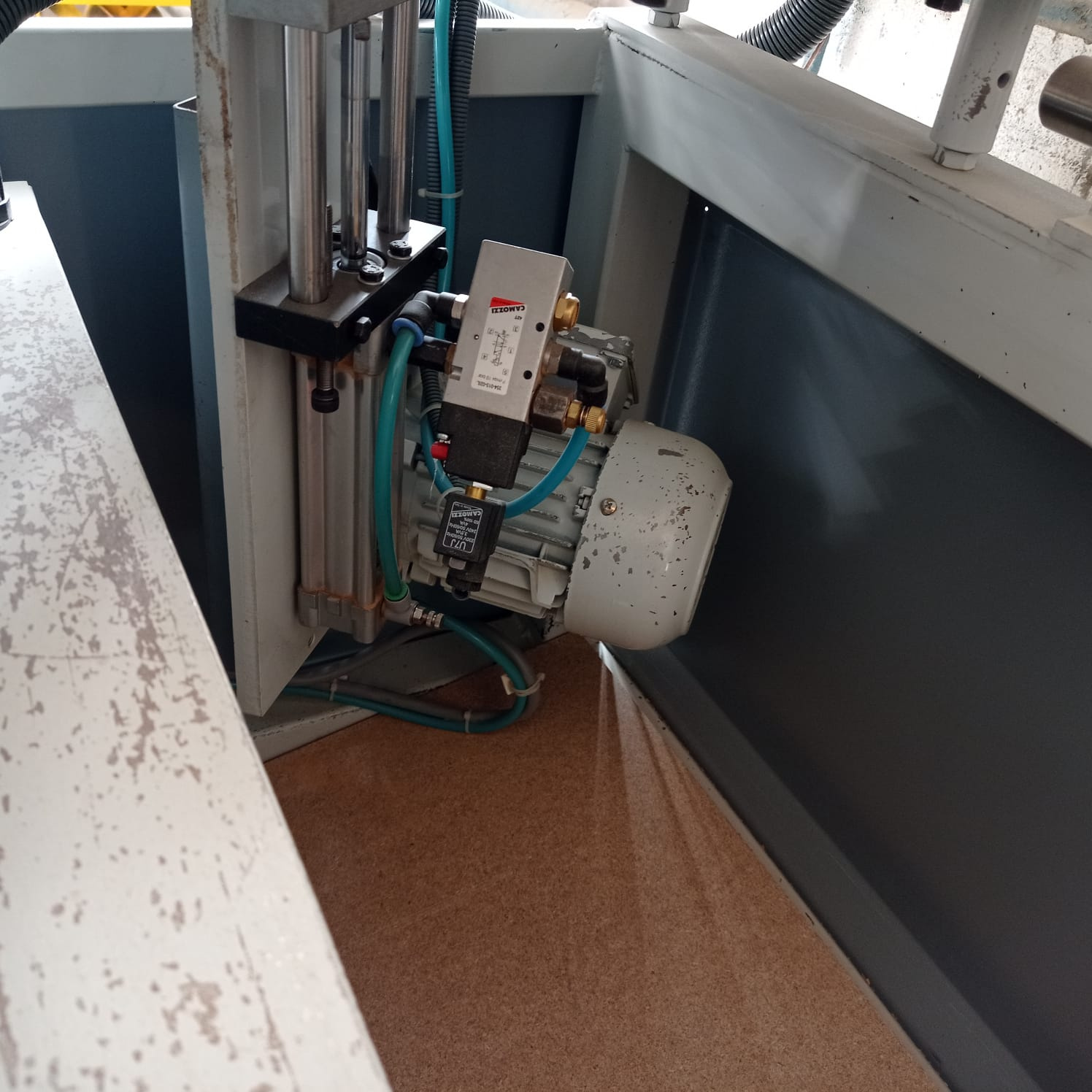

— Пневматическое управление подниманием фрезерных головок;
— Время одного рабочего цикла 10 –15 сек.

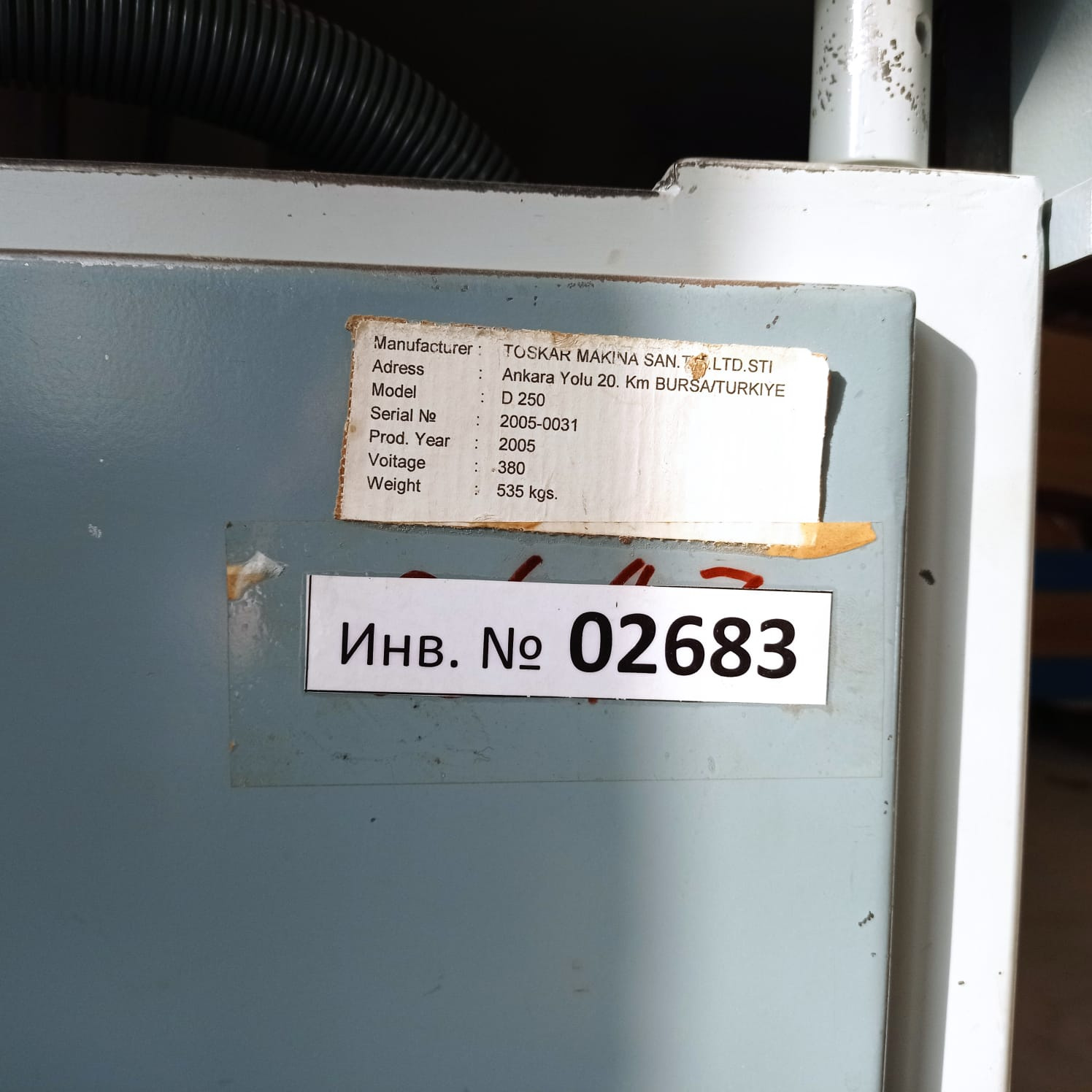

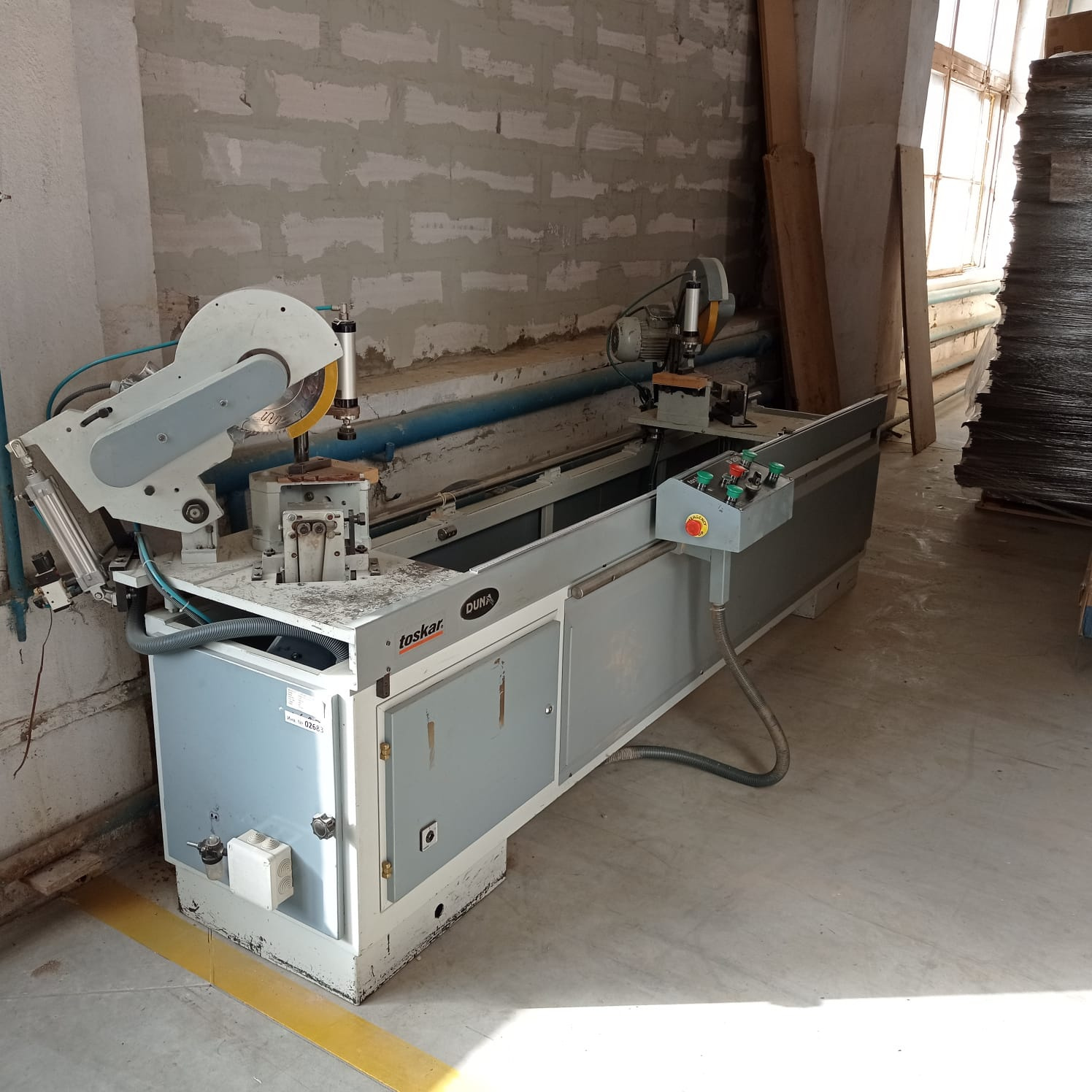

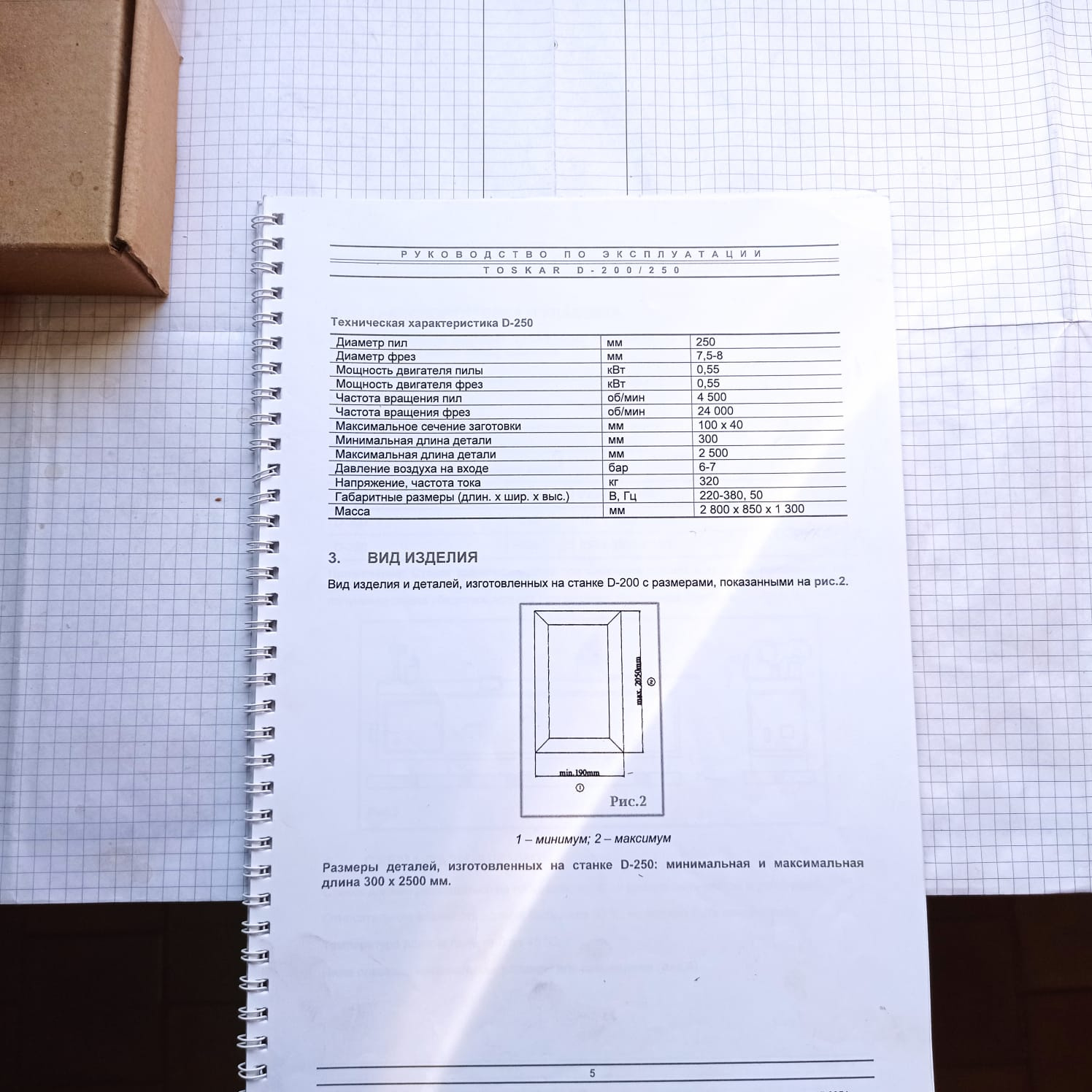

Технические характеристики TOSKAR D 250:
Электропитание | 380 V, 50 Hz, 3 Ph |
Электро-двигатели пильных дисков | 2 х 0,75 кВт, 4500 об/мин |
Электро-двигатели фрезерных узлов | 2 х 0,55 кВт, 24000 об/мин |
Пильные диски | 250 х 30 — 2 шт. |
Концевые фрезы посадочный Ø | 6 мм х 4 шт. |
Мин./макс. длина заготовки | 300/2500 мм |
Макс. сечение заготовки | 100 х 40 мм |
Необходимое давление воздуха | 6 Атм |
Габариты станка | 3200 х 750 х 1250 h мм |
Вес станка | 580 кг |
