Технические характеристики:
- Тяговый класс - 3
- Габаритные размеры машины ДхШхВ: 6160±100 х 2495 до 2700 ± 20 х 2700± 50 мм
- Дорожный просвет - 560± 15 мм
- Ширина гусеницы - 500/550/600 мм
- Масса конструкционная - 10430 до 12140±3,5%; масса эксплуатационная - 10800 до 12510±3,5%
- Двигатель: А41СИ-02 / Д-442
- Коробка передач (исполнение зависит от комплектации технологического оборудования): механическая, пятиступенчатая с подвижными шестернями, с блокирующим переключением передач, с отбором мощности на привод лебедки / механическая, четырехступенчатая с подвижными шестернями, с реверс-редуктором, обеспечивающая восемь передач переднего и четыре передачи заднего хода, с механизмом блокировки переключения передач
- Механизм поворота: две многодисковые муфты сухого трения, постоянно замкнутого типа c ленточными плавающими тормозами / планетарный, сдвоенный, одноступенчатый с двумя сухими ленточными планетарными и двумя остановочными тормозами / планетарный, сдвоенный, одноступенчатый с двумя сухими ленточными планетарными и двумя остановочными тормозами
- Тип системы охлаждения - жидкостная, с принудительной циркуляцией
- Подвеска - рычажно-балансирная с четырьмя каретками, все каретки подрессоренные
- Трансмиссия - механическая с ленточными тормозами
- Кабина - одноместная, цельнометаллическая, каркасная, шумовиброизолированная
- Электросистема (Напряжение сети, В) - 24
- Аккумуляторная батарея – в наличии
- Объем топливного бака - 175 л
Технологическое оборудование:
- Лебедка - однобарабанная с реверс-редуктором
- Канатоемкость (при диаметре каната 21 мм) - 40 м
- Максимальное тяговое усилие лебедки - 100 кгс
- Толкатель (бульдозер клиновой) - сварной гидроуправляемый
- Управление толкателем (бульдозер клиновой) - из кабины при помощи рукоятки управления гидрораспределителем

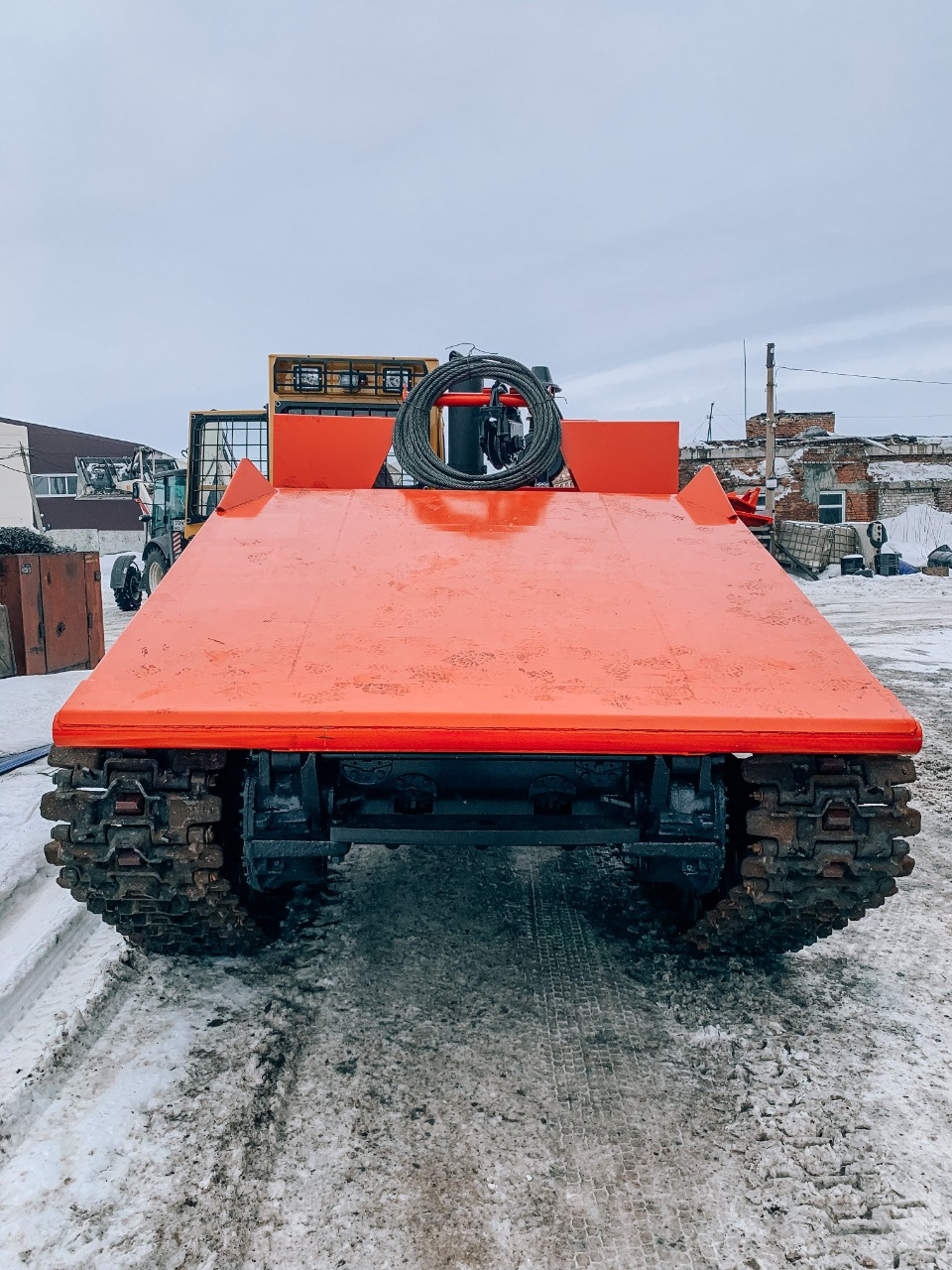

- Погрузочное устройство - сварной откидной щит с устройством для подъема задней части погрузочного щита в поднятом положении при проведении техобслуживания и ремонта заднего моста в условиях лесосеки.
- Способ сбрасывания щита - посредством гидропривода
Назначение:
Машина гусеничная ТЛ-3АЛМ предназначена для машинизации работ в лесной промышленности в макроклиматических районах с умеренным климатом по ГОСТ 15150.

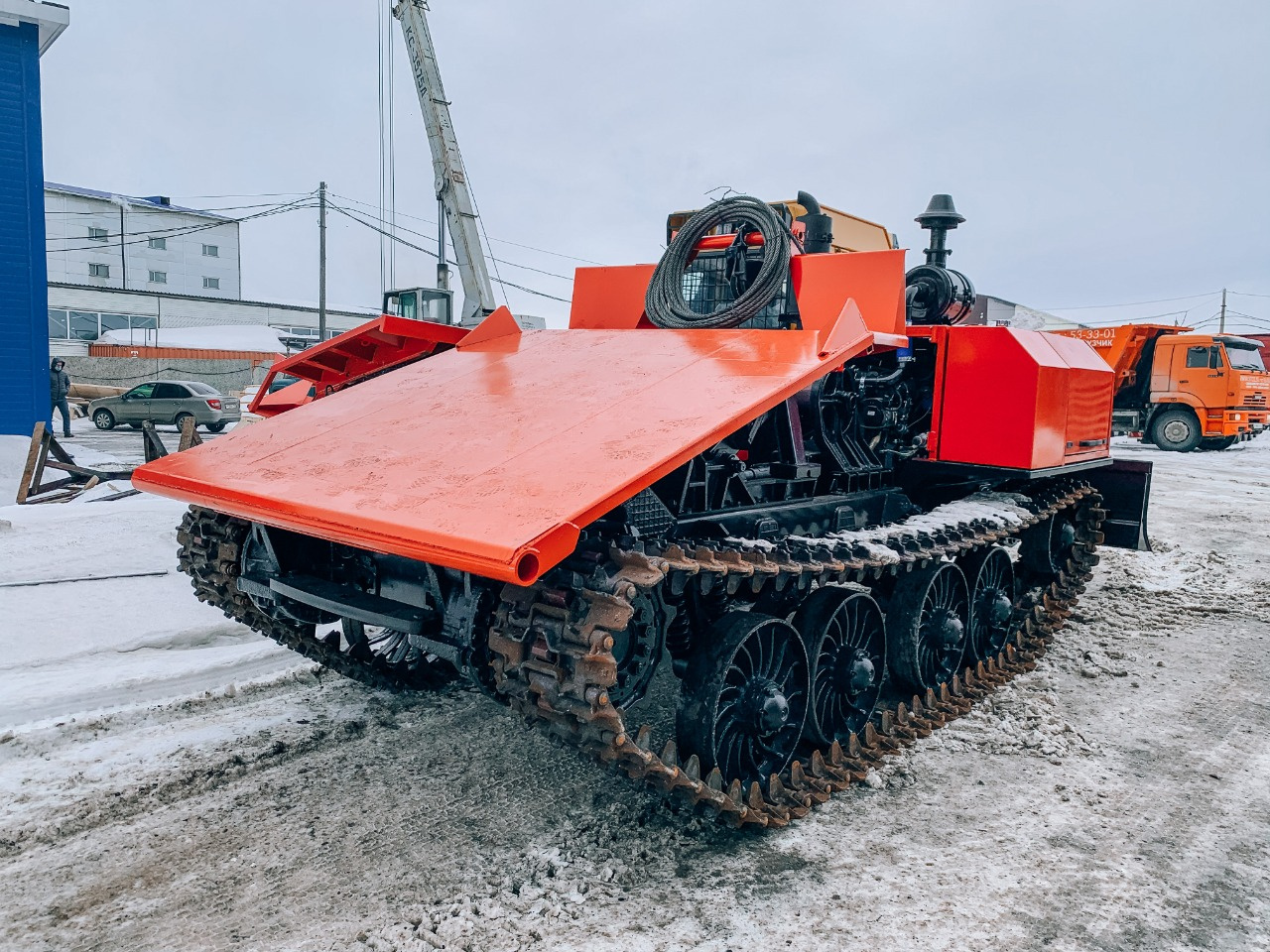

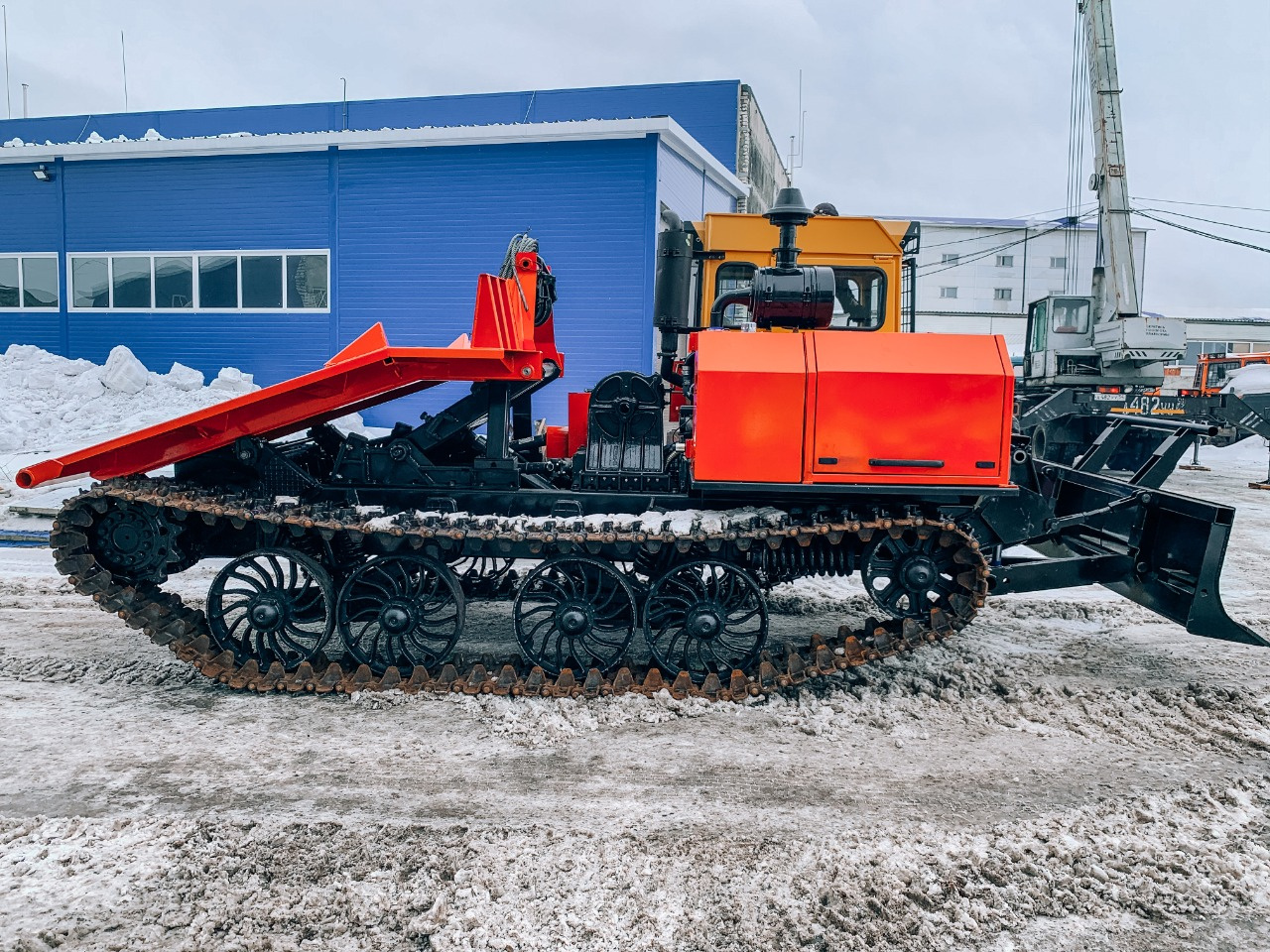

Машина гусеничная ТЛ-3АЛМ – основная модель: с канатно-чокерным трелевочным оборудованием, погрузочным устройством, толкателем, гидроприводом погрузочного устройства, блоком лебедки с раздаточной коробкой — предназначена для трелевки крупномерного и среднего леса в полупогруженном состоянии, торцовки и окучивании хлыстов и деревьев (высота штабеля до 1 м).
Дополнительные опции:
- двигатель*: А41СИ-02 / Д-442
- упряжная скоба
- гусеница*: 500 / 600 (при выборе данной опции, нужно учитывать, что транспортный габарит становится не стандартный)
- КОМ (механический отбор)
- лебедка гидравлическая
- система автоматического пожаротушения
- прибор спутникового мониторинга
- контроль расхода топлива
- коробка передач*: механическая, пятиступенчатая с подвижными шестернями, с блокирующим переключением передач, с отбором мощности на привод лебедки / механическая, четырехступенчатая с подвижными шестернями, с реверс-редуктором, обеспечивающая восемь передач переднего и четыре передачи заднего хода, с механизмом блокировки переключения передач
Дополнительные опции для эксплуатации при низких температурах:
- подогреватель топливопроводов Termoline
- подогреватель топливных фильтров
- функция антиобледенения стекол
- термокейсы, АКБ
- пластины подогрева АКБ
- масла и смазки для эксплуатации при низких температурах
- РВД для низких температур
Конфигурация:
- Защитные решетки
- Решетки передние
- Решетки боковые
- Решетки задние
- Зеркала боковые (установка возможно только с передними решетками)
- Переднее навесное оборудование
- Толкатель клиновой
- Толкатель
- Технологическое оборудование
- Устройство погрузочное + лебедка
