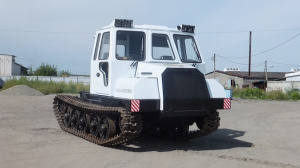

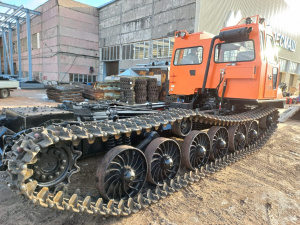

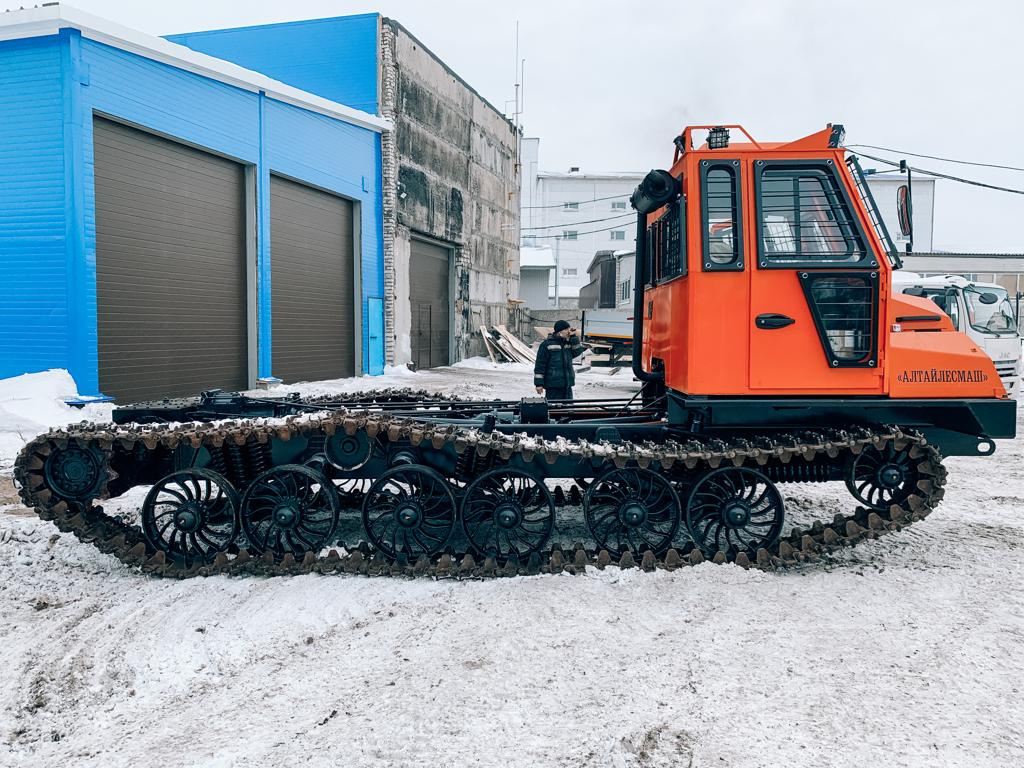

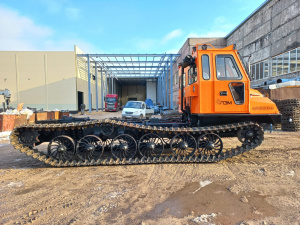

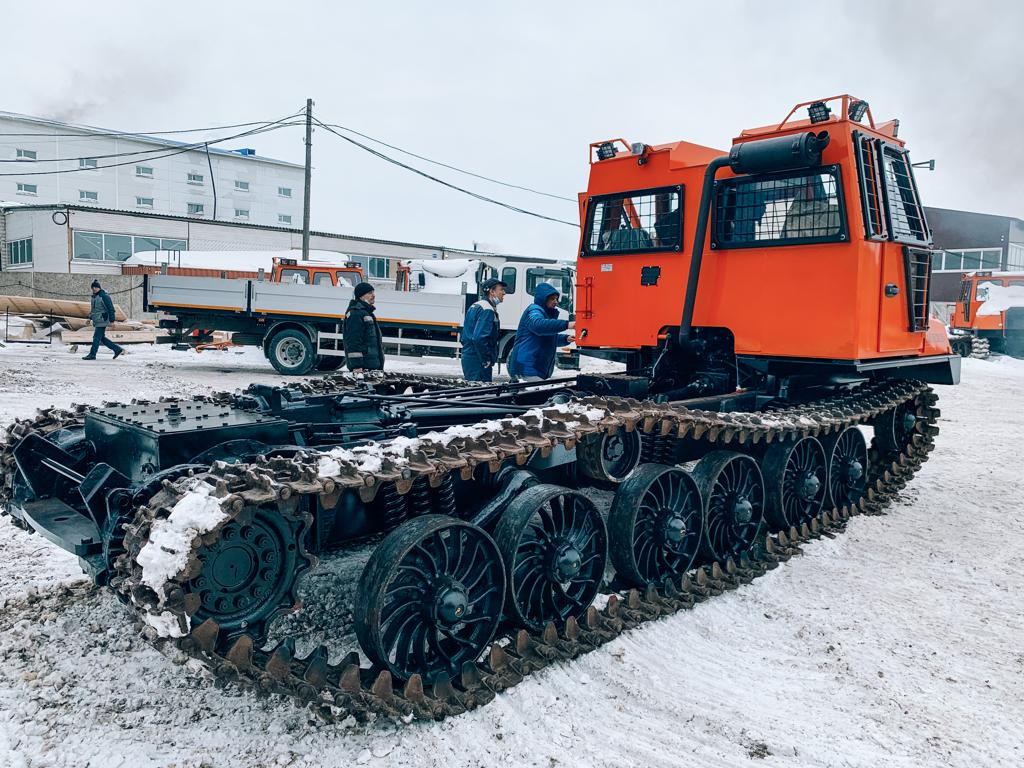

Шасси гусеничное тл-5алм (тт-4)

Машина гусеничная ТЛ-5АЛМ предназначена для использования в качестве шасси для различного специального оборудования (бурильное, крановое оборудование и др.), нагружающие факторы которых не превышают показателей технической характеристики машины.

Машина может эксплуатироваться в макроклиматических районах с умеренным климатом по ГОСТ 15150-69.

Технические характеристики:

• Тяговый класс - 4;
• Габаритные размеры машины, мм:
  – длина - 5920±100
  – ширина* - 2550 ± 20
  – высота - 2970± 20;
• Дорожный просвет, мм - 535± 15;
• Ширина гусеницы, мм - 500/550/600;
• Масса, кг: конструкционная - 14110± 3,5%; эксплуатационная - 14520± 3,5%;
• Количество цилиндров - 8;
• Рабочий объем цилиндров, л - 14,86;
• Мощность эксплуатационная, кВт (л.с.) - 132,0 (180);
• Тип системы охлаждения - жидкостная, с принудительной циркуляцией;
• Подвеска - независимая, рычажно-балансирная с шестью каретками, все каретки подрессоренные;
• Трансмиссия - механическая с ленточными тормозами;
• Коробка передач - 4-ступенчатая с подвижными шестернями;
• Муфта сцепления (установлена на дизеле) - двухдисковая постоянно замкнутого типа с гасителем крутильных колебаний;
• Число передач:
  – переднего хода (с реверс-редуктором) - 4(8)
  – заднего хода (с реверс-редуктором) - 1(4);
• Диапазон скоростей, км/ч: основной - 2,85…12,79; с реверс-редуктором - 4,36…8,38;
• Механизм поворота - планетарный, сдвоенный, одноступенчатый с двумя сухими ленточными планетарными и двумя остановочными тормозами;
• Кабина - трехместная, цельнометаллическая, каркасная, шумовиброизолированная;
• Электросистема:
  – напряжение сети, В - 24
  – аккумуляторная батарея - наличие;
• Гидравлическая система - С двумя гидронасосами и двумя гидравлическими баками;
• Номинальная объемная подача гидронасоса, л/мин* - 24,5; 56;
• Распределитель - трехсекционный;
• Гидроусилители управления - следящего действия по перемещению;
• Объем масляного бака, л - 20/ 80 / 100;
• Объем топливного бака, л - 320.

*справочные данные

Дополнительные опции:

• двигатель (для ТЛ-5АЛМ применяется двигатель только ЯМЗ-238) - ЯМЗ-238ГМ2;
• стеклопакет;
• аварийно-вентиляционный люк;
• упряжная скоба;
• гусеница*: 500 / 600 (при выборе данной опции, нужно учитывать, что транспортный габарит становится не стандартный).
• Дополнительные опции для эксплуатации при низких температурах:
• подогреватель топливопроводов Termoline;
• подогреватель топливных фильтров (для двигателя А-01);
• функция антиобледенения стекл;
• термокейсы, АКБ;
• пластины подогрева АКБ;
• масла и смазки для эксплуатации при низких температурах

РВД для низких температур.

• кондиционер;
• КОМ (механический отбор);
• лебедка:механическая / гидравлическая;
• система автоматического пожаротушения;
• прибор спутникового мониторинга;
• контроль расхода топлива;
• камера;
• преобразователь напряжения.

Конфигурация:

• Решетки передние
• Решетки боковые
• Решетки задние
• Зеркала боковые (установка возможно только с передними решетками)

Переднее навесное оборудование:

• Отвал бульдозерный
• Отвал клиновой
• Каток осветлитель культур
