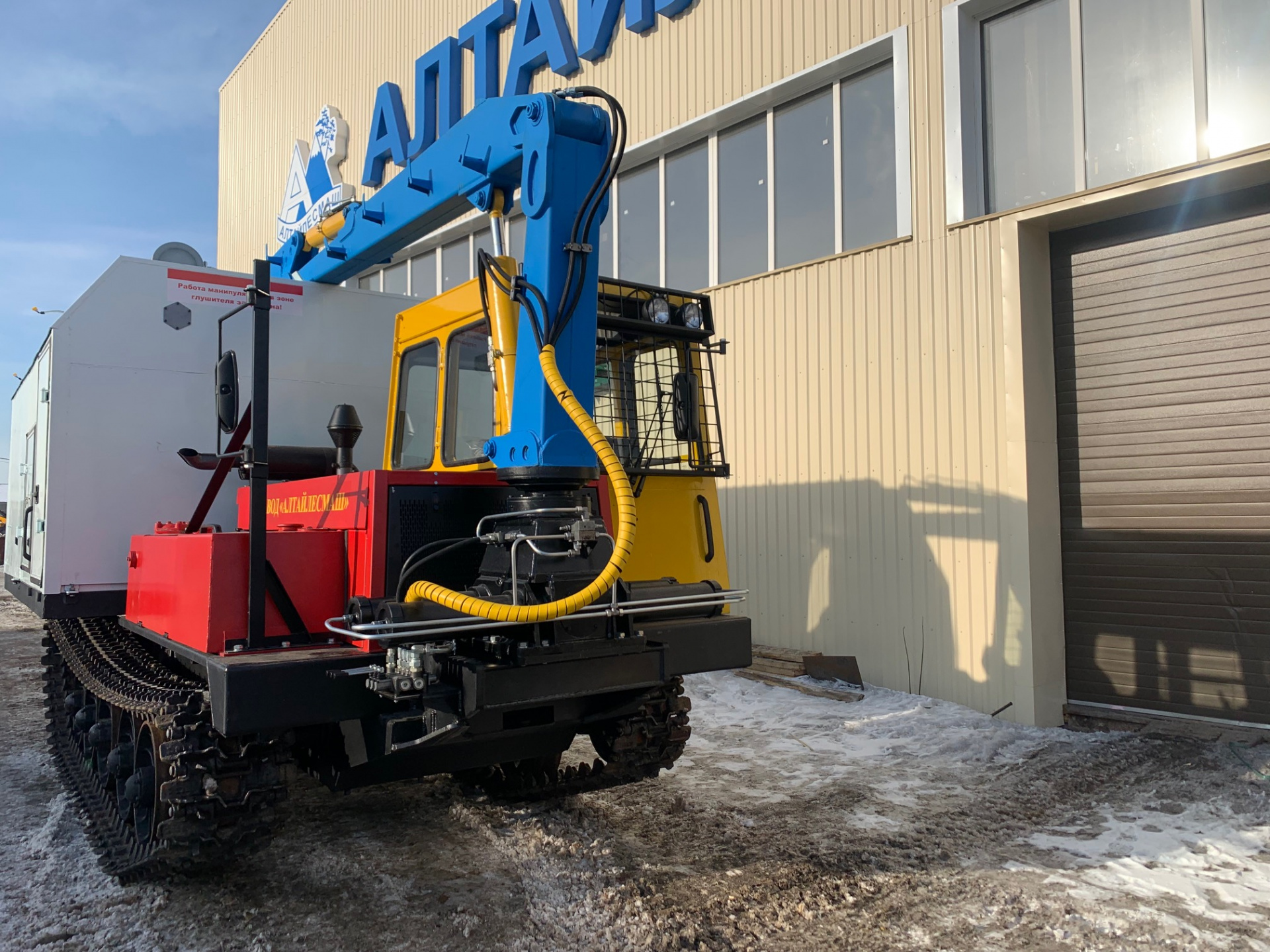

Сварочная машина сэм-4

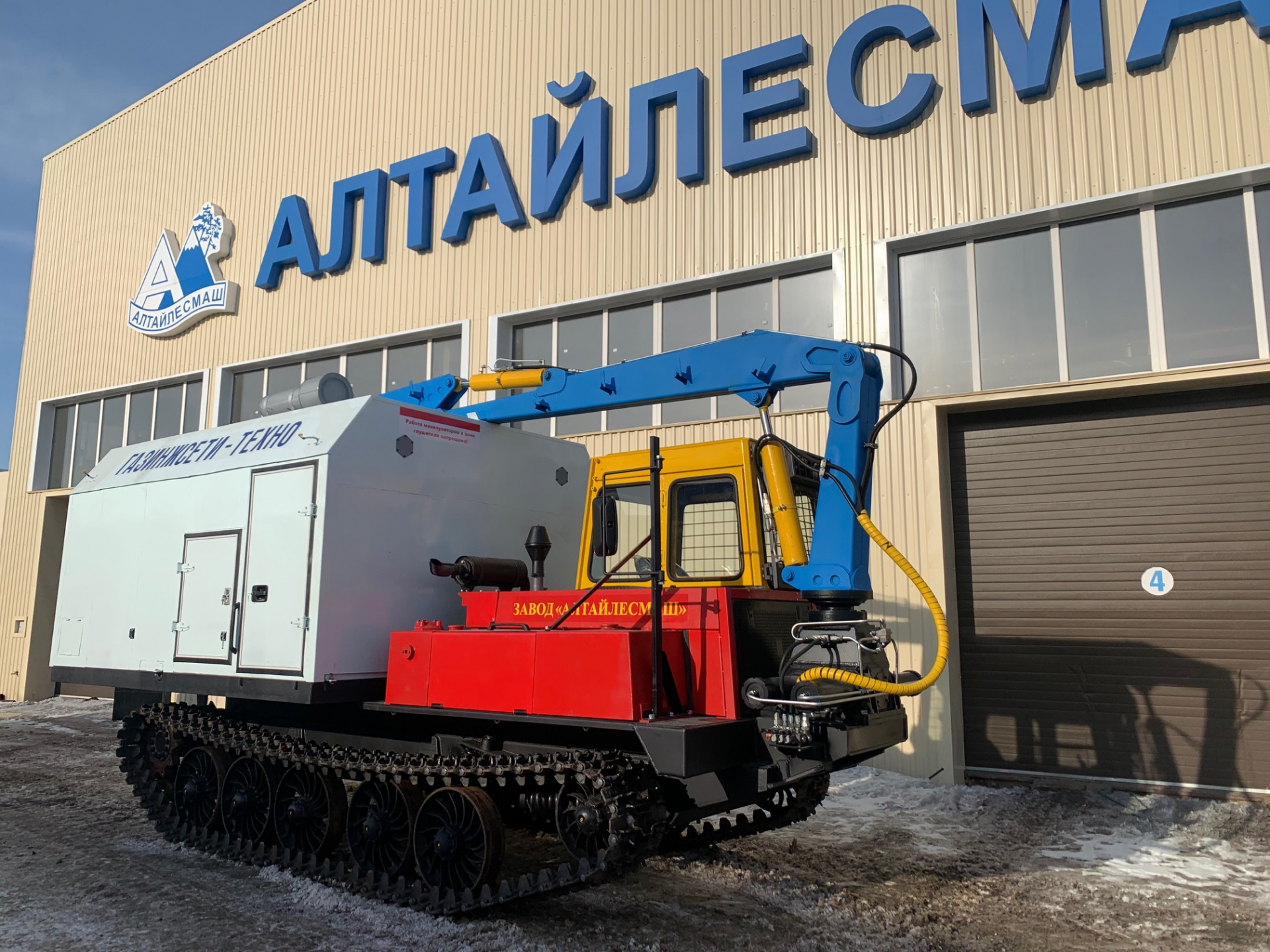

Машина энергетическая предназначена для доставки сварочного и грузоподъемного оборудования к месту проведения работ при строительстве и ремонте магистральных нефте-газопроводов в условиях полного бездорожья. Комплектация машин гусеницами различной ширины позволяет использовать их в условиях горной и заболоченной местности.

Технические характеристики:

• Тяговый класс - 4
• Габаритные размеры машины д*ш*в: 7410 ±100; 3040± 20; 3550 ± 50
• Дорожный просвет - 530± 15 мм
• Ширина гусеницы - 500/550/600 мм
• Масса конструкционная - 19880± 3,5%; эксплуатационная - 20580± 3,5% кг
• Удельное давление движителя на грунт (ширина гусеницы 500 мм), кгс/см2 - 0,503±5%
• Двигатель - ЯМЗ-236М2 / А-01МРСИ
• Тип системы охлаждения - жидкостная, с принудительной циркуляцией
• Подвеска - полужесткая, рычажно-балансирная с четырьмя каретками, передние каретки подрессоренные
• Трансмиссия - механическая с ленточными тормозами
• Коробка передач - 4-ступенчатая с подвижными шестернями
• Муфта сцепления (установлена на дизеле) - двухдисковая постоянно замкнутого типа с гасителем крутильных колебаний
• Число передач переднего хода (с реверс-редуктором) – 4 (8); заднего хода (с реверс-редуктором) – 1(4)
• Механизм поворота - планетарный, сдвоенный, одноступенчатый с двумя сухими ленточными планетарными и двумя остановочными тормозами

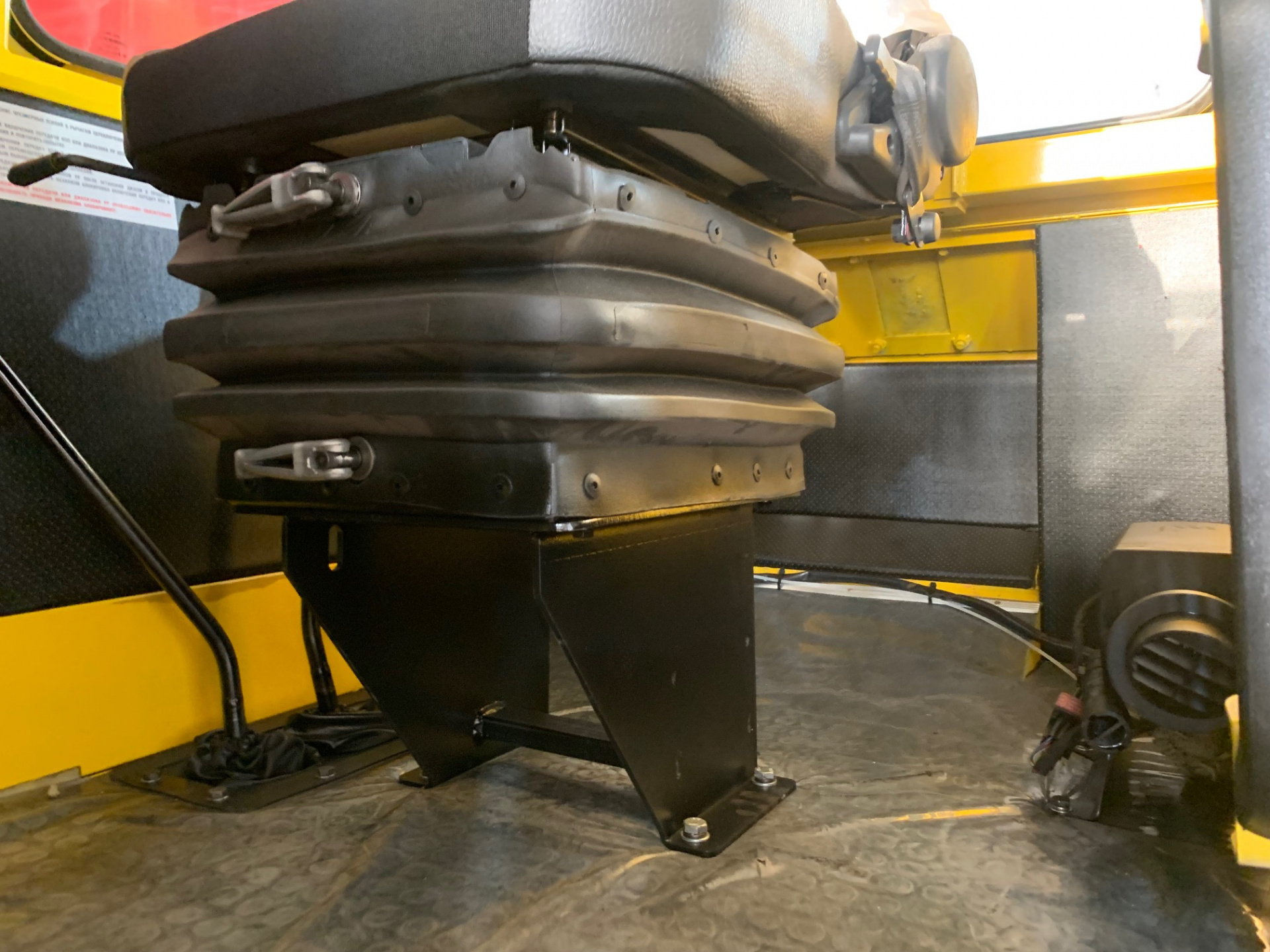

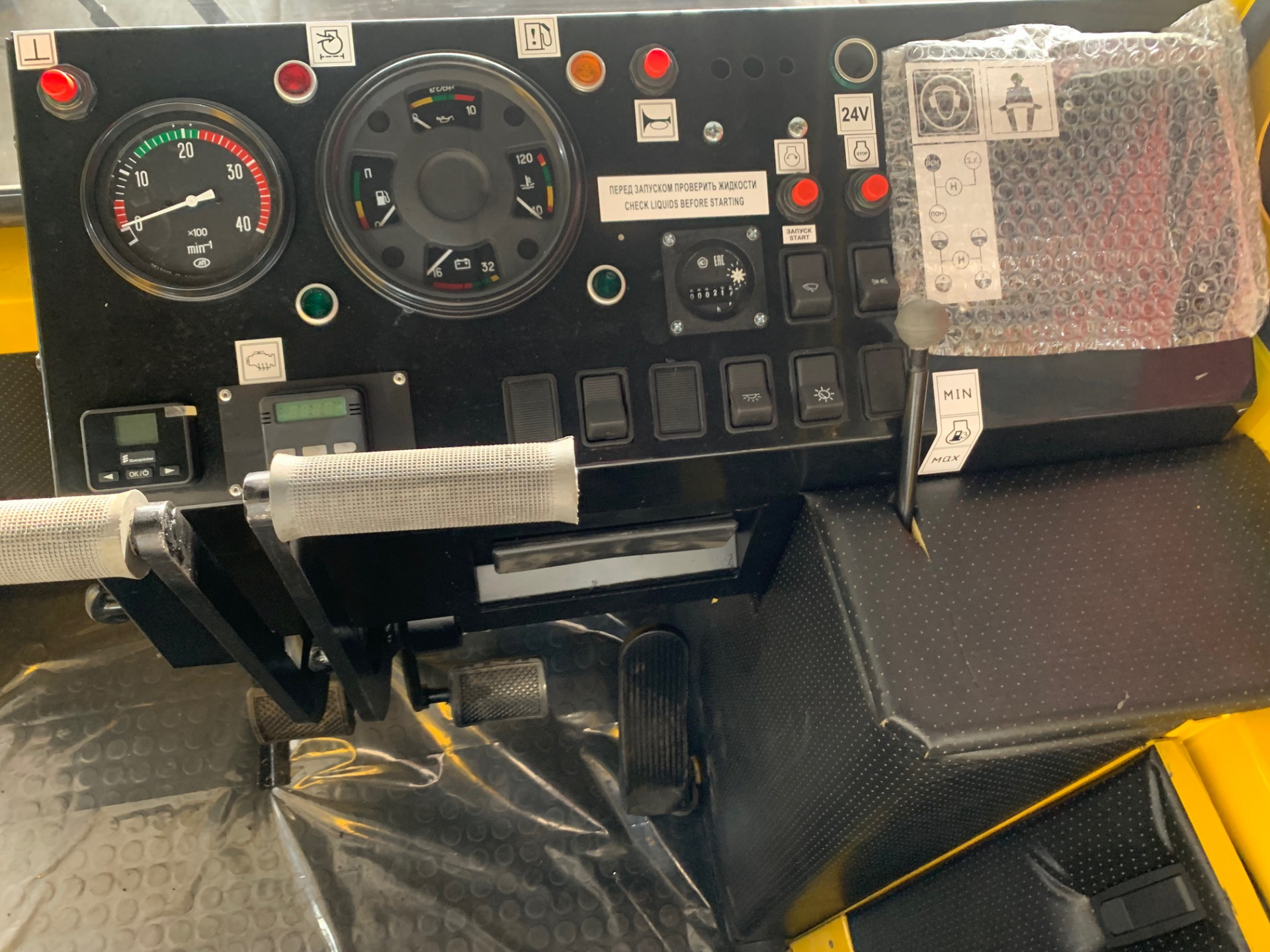

• Кабина – трехместная, цельнометаллическая, каркасная, шумовиброизолированная
• Напряжение - 24;220;380 В
• Объем масляного бака – 80 л
• Объем топливного бака – 200л

Технологическое оборудование

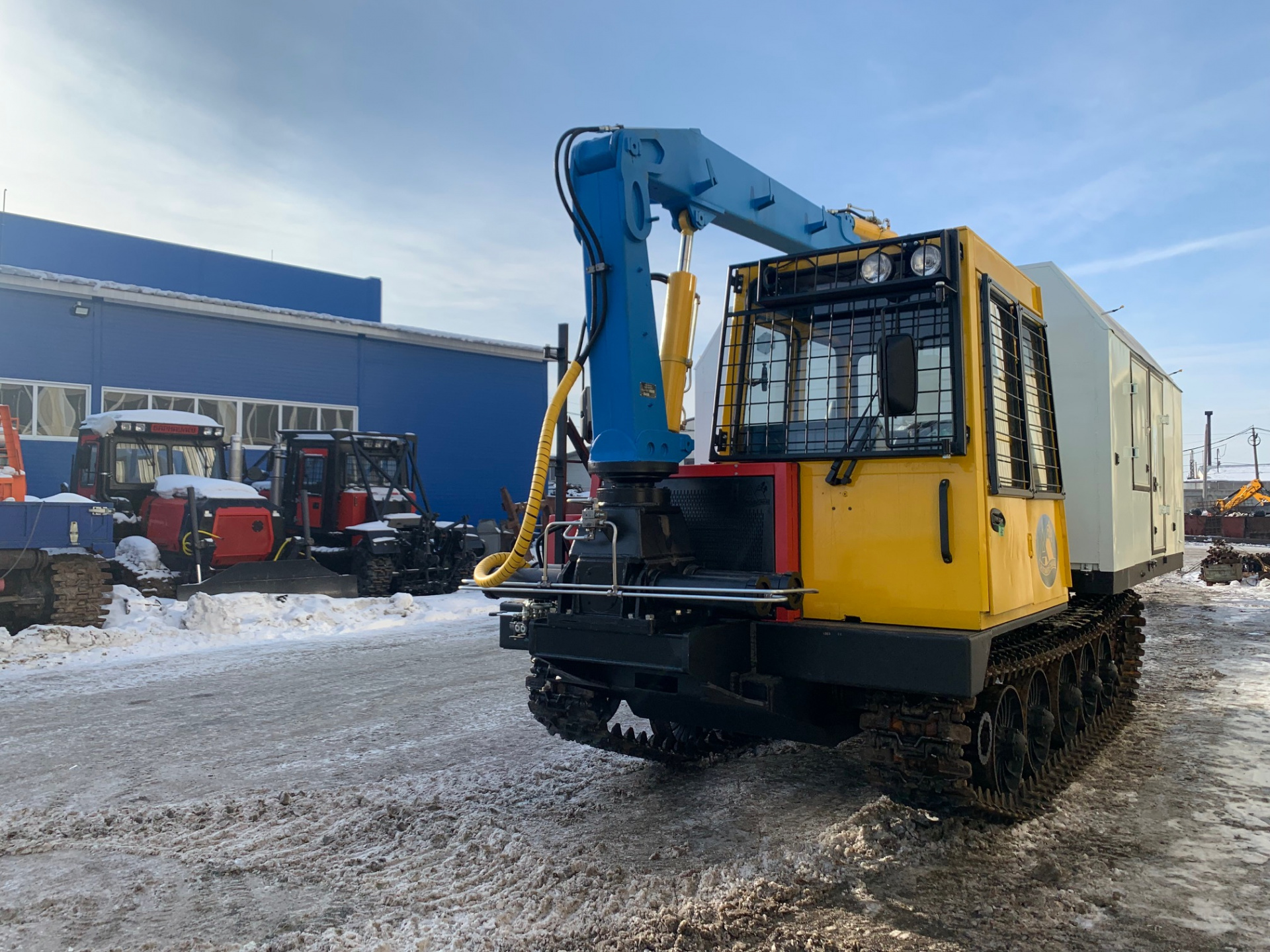

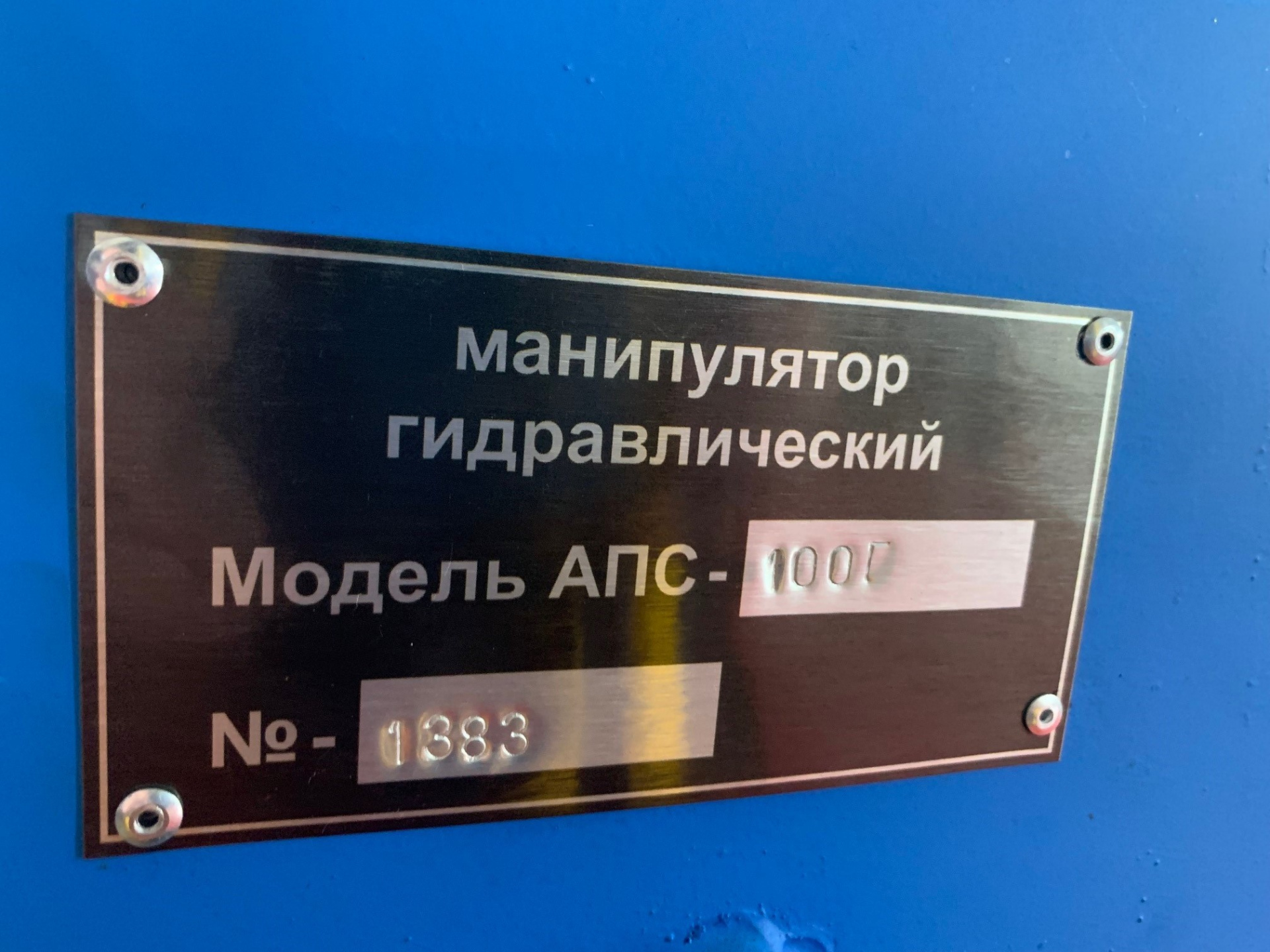

• Краноманипуляторная установка (КМУ) - по заказу

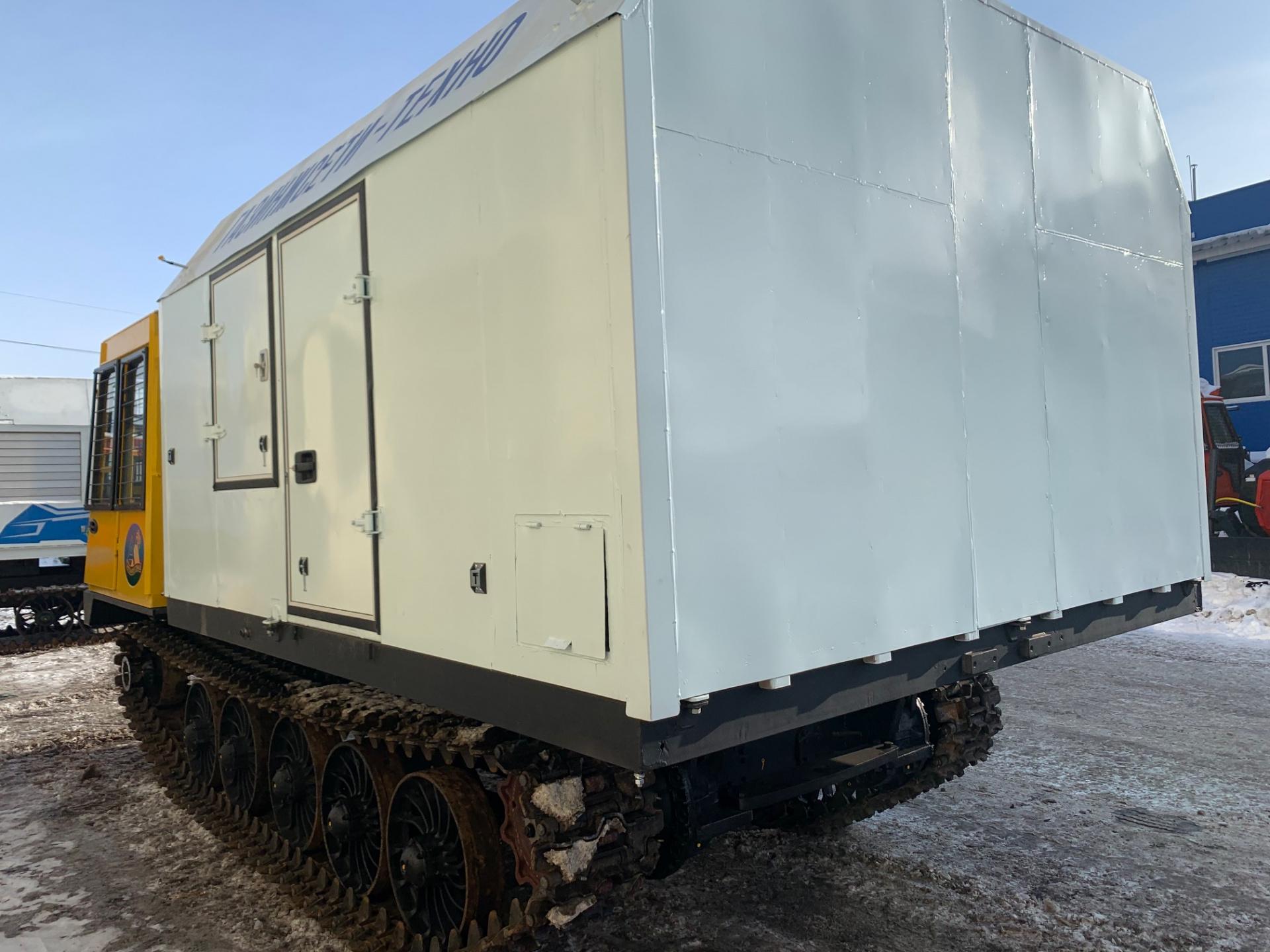

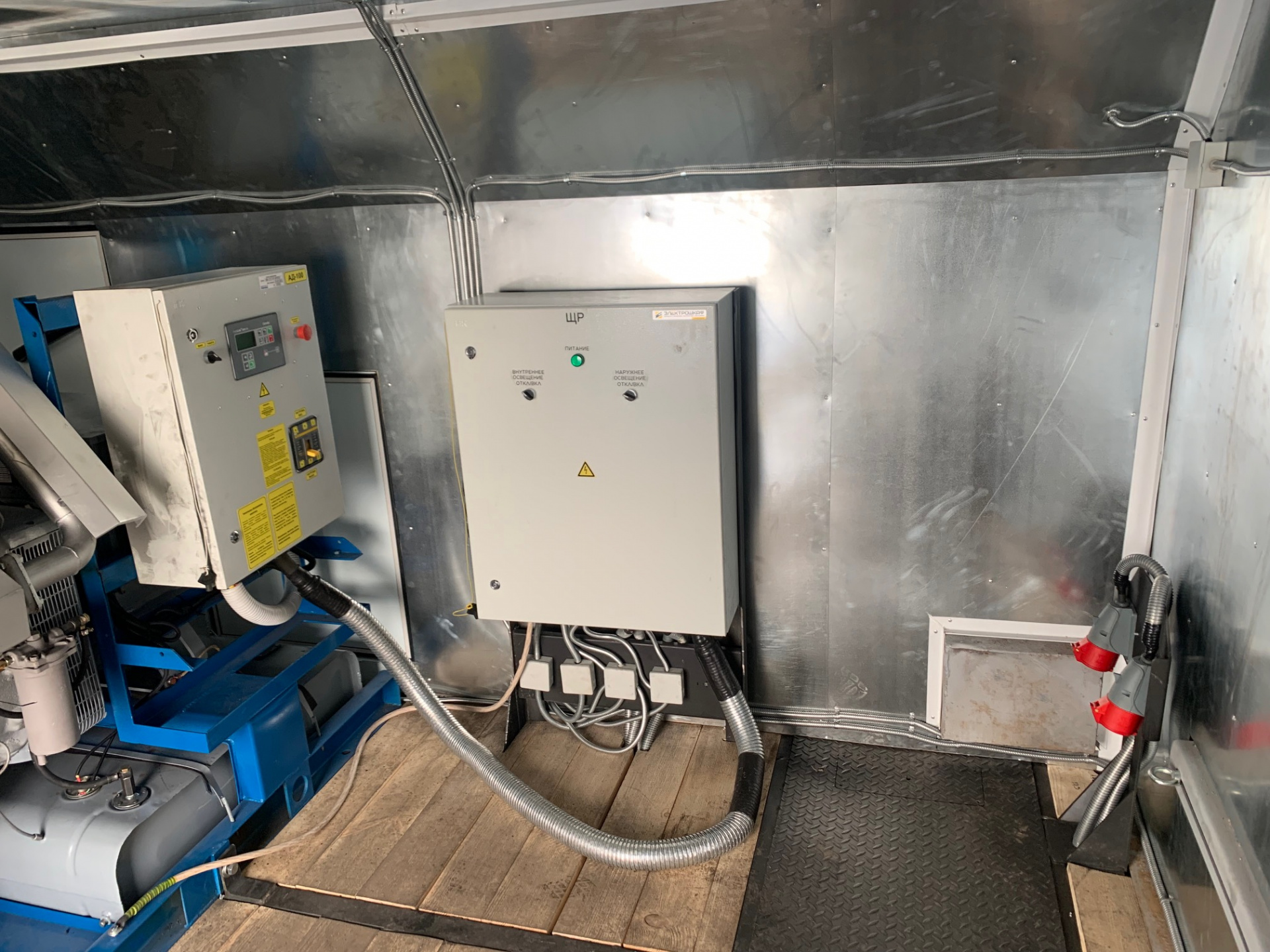

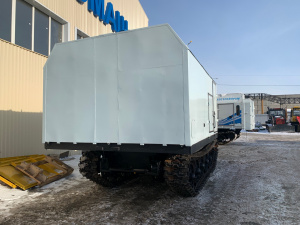

• Цельнометаллический утепленный контейнер (КУНГ) ДхШхВ: 3510±100 х 3040±15 х 2195±15 мм
• Кассеты для баллонов ДхШхВ: 2945±100 х 580±15 х 2010±15. Количество ячеек: диаметр 219 мм – 8 шт; диаметр 299 мм – 2 шт.

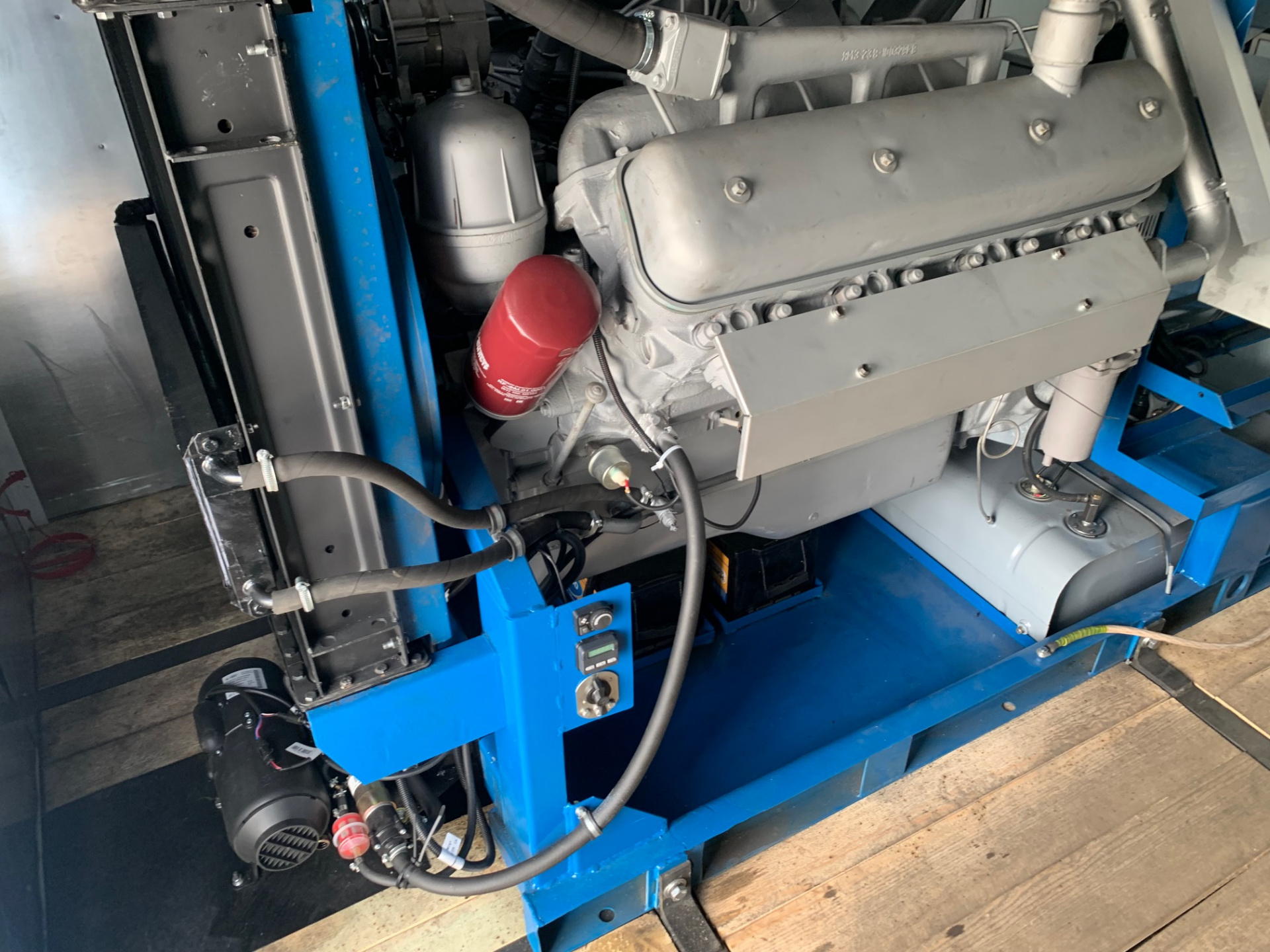

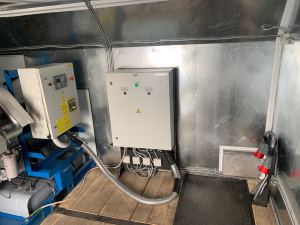

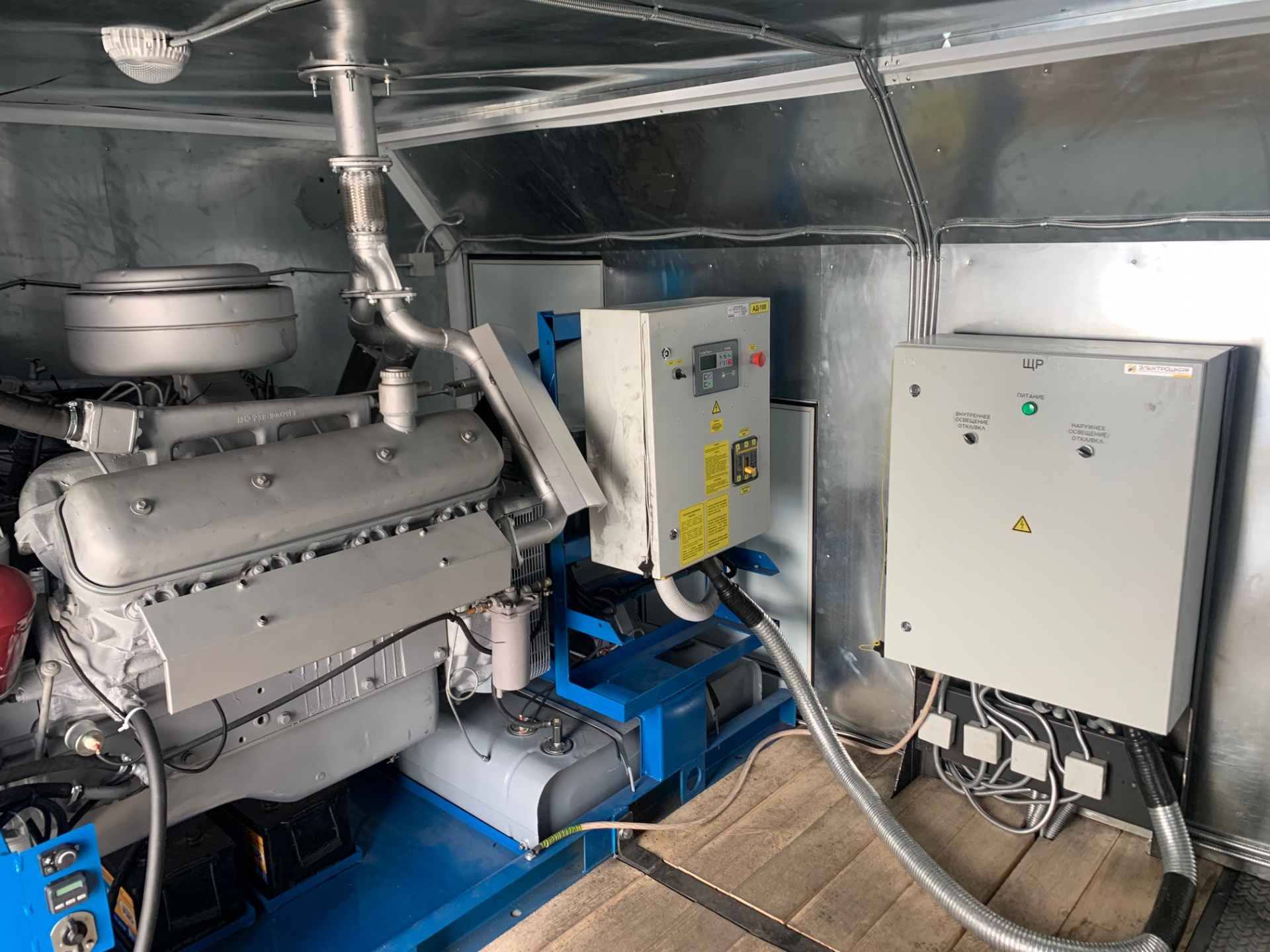

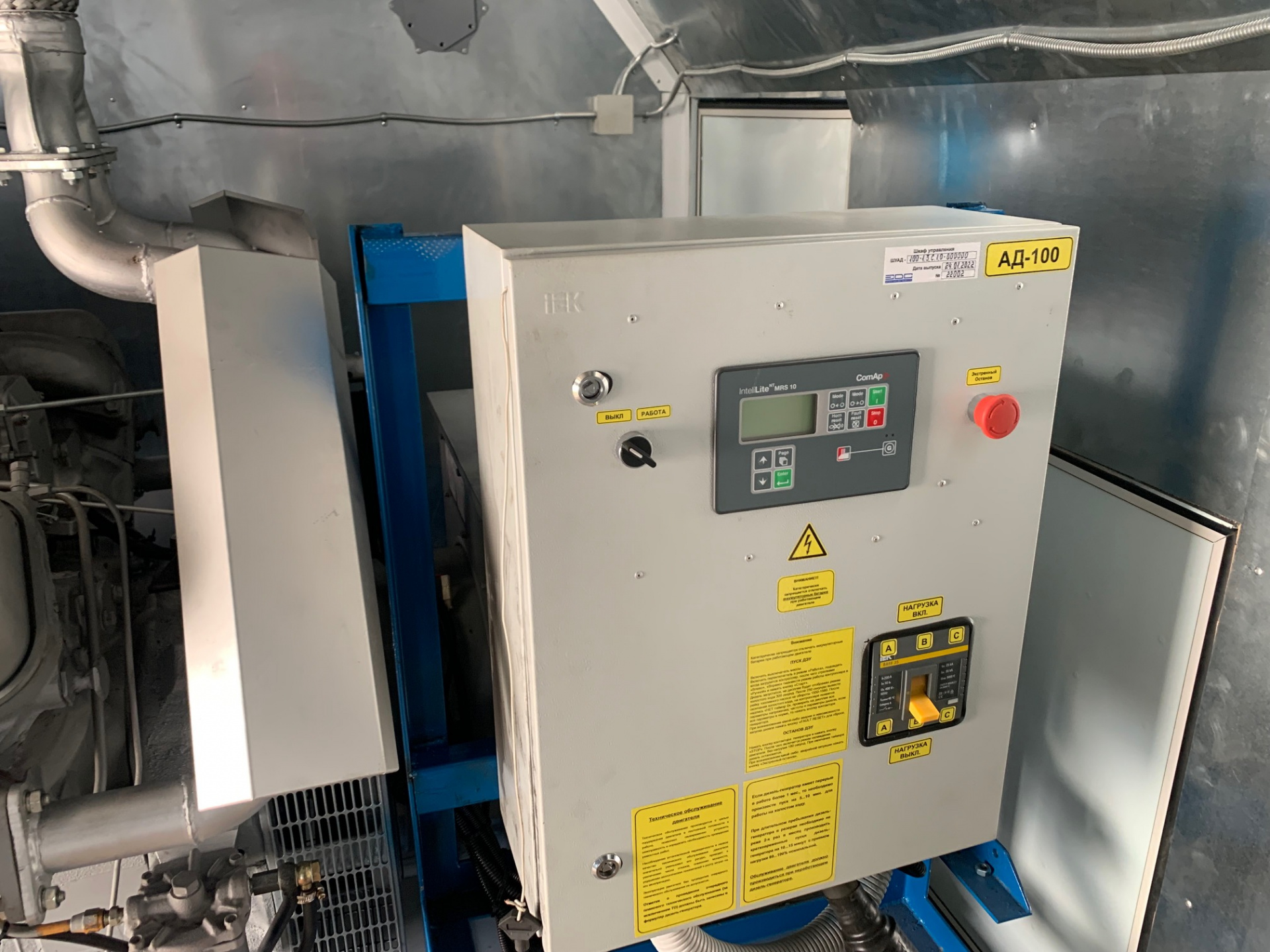

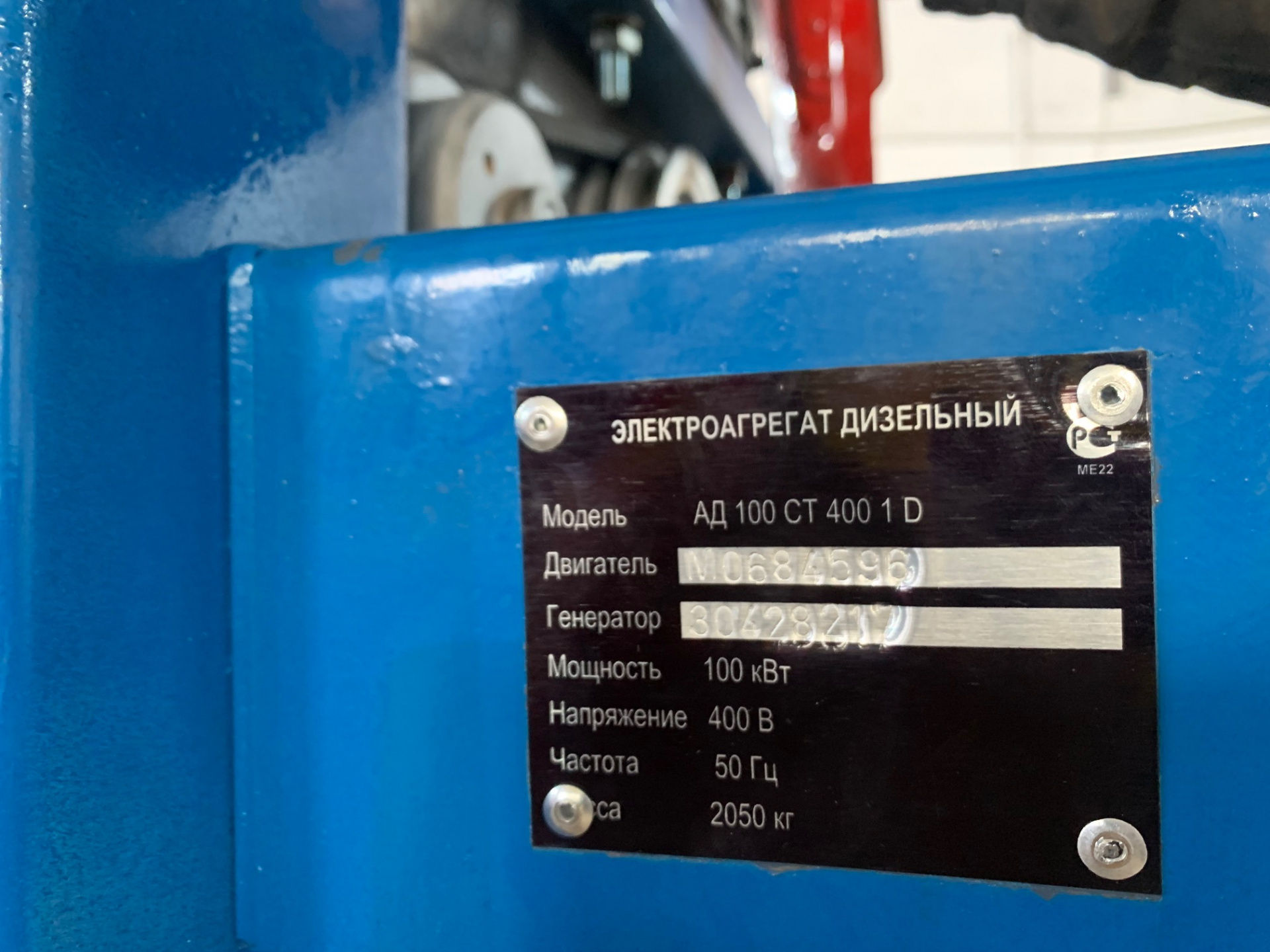

• Дизельный генератор: АД-100, мощность 100 кВт-125 кВА / АД-150, мощность 150 кВт - 188 кВА. Род тока - переменный, 3-фазный. Номинальная частота - 50 Гц. Номинальное напряжение - 400 В

Переднее навесное оборудование (конфигурация):

• Кунг
• Крано-манипуляторная установка (КМУ)
• Кассеты под баллоны
