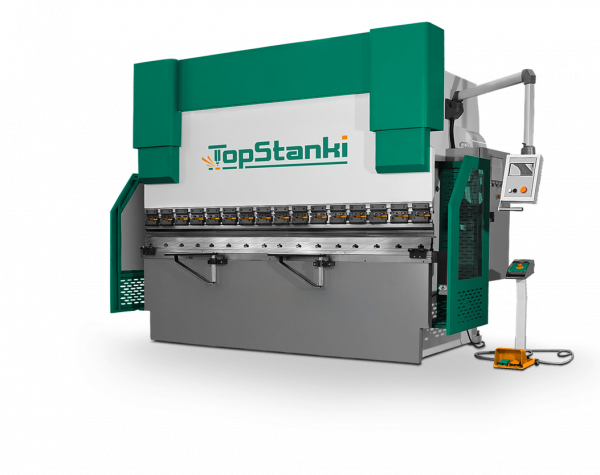

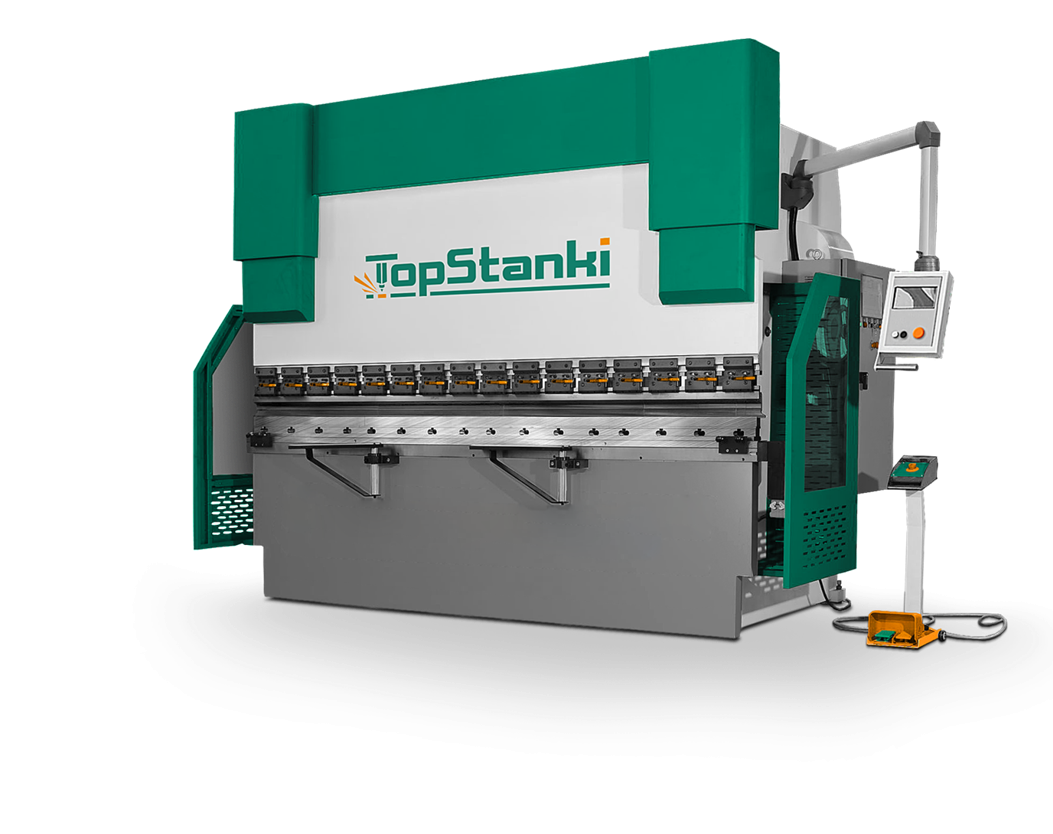

Гидравлический Листогибочный пресс TS 100/3200

Гибочные пресса TS-это современное гидравлическое оборудование для гибки листового металла.

Серия экономичных листогибочных прессов с контроллером для простых операций гибки, не требующих специальных требований к оборудованию, или серия промышленных листогибочных прессов с большой величиной хода, просветом и зевом, обеспечивают эффективное производство простых и сложных деталей для широкого круга потребителей.

Срок поставки данного пресса 20.12.22 года.

Станина

Конструкция станины - основной фактор, влияющий на способность оборудования производить точные операции в течение многих лет эксплуатации. Станина после сварки подвергается термической обработке для снятия остаточных напряжений и дробеструйной очистке.

Обработка станины на современных обрабатывающих центрах придают раме дополнительные точность, устойчивость и плавность в работе. Все поверхности, соединения, отверстия обрабатываются за один проход.

Ножная педаль

Выносная педаль управления с

кнопкой аварийной остановки.

Задний упор

Стандартный задний упор имеет программируемую ось X, а также ручные оси R, Z1, Z2. Это позволяет настраивает упоры по глубине(Х) и высоте (R), а также перемещать пальцевые блоки влево и вправо (Z1, Z2).

Передние опоры

В процессе работы гидравлического пресса передняя опорная стойка регулируется на 180 градусов.

Гибочный инструмент

Стандартный набор гибочного инструмента состоит из многоручьевой матрицы на всю рабочую длину и пуансонов, секциями по 500мм а также включает мелкие сегменты для возможности набора необходимой длины и гибки коробчатых изделий.

Система управления: E30

Общие характеристики

•Управление осью х и осью у

•Язык управления Русский/Английский

•Сохранение до 40 программ по 25 шагов

•Точность перемещения по осям 0,1мм

•Ручной/автоматический режим управления

•Настройка типа металла

•Настройка толщины металла

•Установка длины гиба

•Настройка/корректировка угла гиба

•Настройка/корректировка глубины подачи

•Настройка верхнего и нижнего инструмента

•Настройка времени выдержки

•Настройка отвода заднего упора

•Настройка больших радиусных гибов

•Счётчик гибов/изделий

•Диагностика неполадок

Комплектация станка :

• Оси Y, X управляемые от контроллера
• Система управления E30
• Задний упор: Линейные направляющие + система ШВП HIWIN
• Пальцевые блоки заднего упора с регулировкой по высоте -4 шт.
• Подсветка рабочей зоны
• Европейская система крепления инструмента Promecam
• Ручная система компенсации прогиба стола (бомбирование)
• Скользящие передние опоры с продольной линейной направляющей HIWIN
• Гидравлическая система Rexroth
• Электронные компоненты Schneider/CHINT
• Быстросъемные зажимы пуансона
• Руководство пользователя на русском языке
• Инструмент: многоручьевая матрица и пуансон на всю рабочую длину
