Minimo· Китай2016 г.Фрезерные станки с ЧПУ по неметаллам

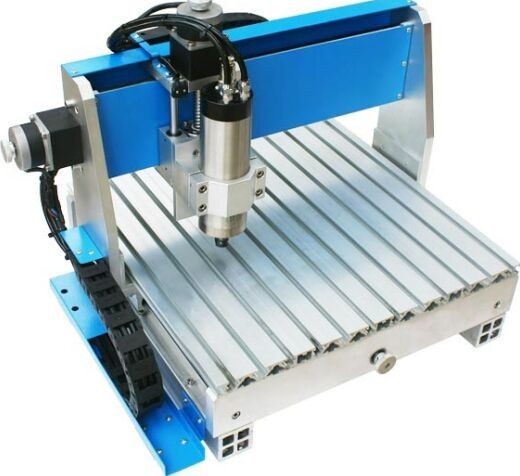

Настольный фрезерный станок ЧПУ по дереву, металлу, пвх Minimo 3040TT
Обновлено 24.07.202347639
Описание
Рабочее поле: 315х385 мм. Мощность шпинделя: 800 Ватт. Цанговый патрон: ER-11. Высота портала: 55 мм. Фрезерный гравер используется для 2D и 3D фрезерования пластика, металлов (Cu, Al), МДФ, дерева, фанеры, композитных материалов, оргстекла, печатных плат и т.п.
Рабочее поле (XYZ), мм:
315×385×55
Максимальных ход по оси Z, мм:
55
Мощность шпинделя, Вт:
800 ER-11 ()
Точность перемещения (XYZ), мм
± 0.05
Точность позиционирования, мм:
± 0.05
Система управления:
Структура оси Y:
Линейные круглые 20 мм/ ШВП 16 мм
Структура оси X:
Линейные круглые 16 мм/ ШВП 16 мм
Структура оси Z:
Линейные круглые 12 мм/ ШВП 16 мм
Максимальная рабочая скорость, мм/мин:
4000
Максимальная скорость перемещения, мм:
6000
Скорость вращения шпинделя, об/мин:
6000...24000
Способ охлаждения шпинделя:
Водяное замкнутое
Диаметр фрез, мм:
1...7
Рабочая температура, °С:
10...45
Интерфейс подключения:
Com (D-SUB DA-15)
Программное обеспечение:
Type 3, ArtCam, Rhino и тд.
Операционная система ПК:
Windows XP/7 (32)
Тип данных:
G коды
Концевые датчики:
Механические XYZ
Двигатели:
Шаговые
Электропитание, В:
220 ± 10% 50 Hz
Потребляемая мощность, Вт:
1200 (800+400)
Размер станка в сборе, мм:
720×680×680
Размер упаковки, мм:
790×740×720
Масса нетто, кг:
50
Масса брутто, кг:
85
Страна производства:
Китай
Фрезерный станок MINIMO 3040TT предназначен для механической обработки различных материалов. Обработка производится сквозным или поверхностным (гравировка) методом. Станок в режиме реального времени работает по 3 осям и может выполнять работу по 2D и 3D фрезерованию.
Станок очень компактный, легко размещается в ограниченном пространстве. Работа со станком происходит через программу с интуитивно понятным интерфейсом. Составление управляющих программ производится в CAD/CAM программах, таких как ArtCam, SOLODWORKS CAM, TYPE3, Powermill и тп.
СФЕРА ПРИМЕНЕНИЯ СТАНКА:
Полиграфия: штампы для тиснения и конгрева;
Деревообрабатывающее производство: 2D, 3D, элементы декора, резьба по дереву, раскрой ДСП и МДФ;
Обувная промышленость: изготовление форм для литья, шаблонов, лекал;
Тароупаковочное производство: модели, формы для производства пластиковой тары, клише для тиснения, оснастка;
Фрезерный станок MINIMO 3020TT выполнен в настольном варианте. Электронный блок управления смонтирован во внешнем ящике, делая его более защищенным от вибрации, пыли и грязи, а так же обеспечивая его обслуживание и ремонт.
Рабочий стол фрезерного станка выполнен из алюминия и имеет отверстия для крепления заготовки. Перемещение заготовки по оси Y происходит за счет движения рабочего стола.
МЕХАНИЧЕСКАЯ ЧАСТЬ:
Механическая часть станка состоит из шаговых двигателей (оси XYZ 57BYG), шарико-винтовых пар (ШВП) диаметром XYZ-16 мм и круглых линейных направляющих сечениями X-16 мм, Y-20 мм, Z-12 мм.
Шарико-винтовая пара обеспечивает скорость работы станка до 4000 мм/мин. Скорость перемещения составляет до 6000 мм/мин.
Структура осей: две круглые линейные направляющие по сторонам посередине ШВП (классическая компоновка).
ЭЛЕКТРИЧЕСКАЯ ЧАСТЬ:
Фрезерный станок работает от электросети 220 Вольт (стандартная розетка с заземлением). Электрическая схема станка включает фильтр электропитания 10A, интерфейсную плату NCSTUDIO, PCI плату NCSTUDIO 5.5.60, блок питания 100 Вт, три блока управления шаговыми двигателями MOON'S, инвертор Xinfutai 1.5 кВт, шпиндель 800 Вт ER-11, вытяжной вентилятор 120 мм, три механических концевых датчика, кнопку аварийного отключения, сигнальную лампочку работы и кнопку включения с ключем.
Система управления настольным станком построена на DSP контроллере NCSTUDIO 5.5.60 (опционально ), который устанавливается в персональный компьютер. NCSTUDIO на аппаратном уровне обеспечивает управление работой фрезерного станка в реальном времени.

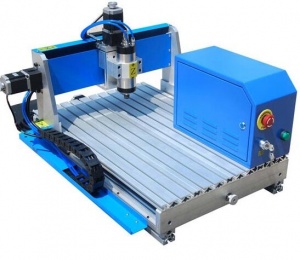

Рабочее поле: 385×580 мм. Мощность шпинделя: 800 Ватт. Цанговый патрон: ER-11. Высота портала: 55 мм. Фрезерный гравер используется для 2D и 3D фрезерования пластика, металлов (Cu, Al), МДФ,...
