Станки модели 6р82 предназначены для выполнения разнообразных фрезерных работ цилиндрическими, торцевыми, концевыми, фасонными и другими фрезами.

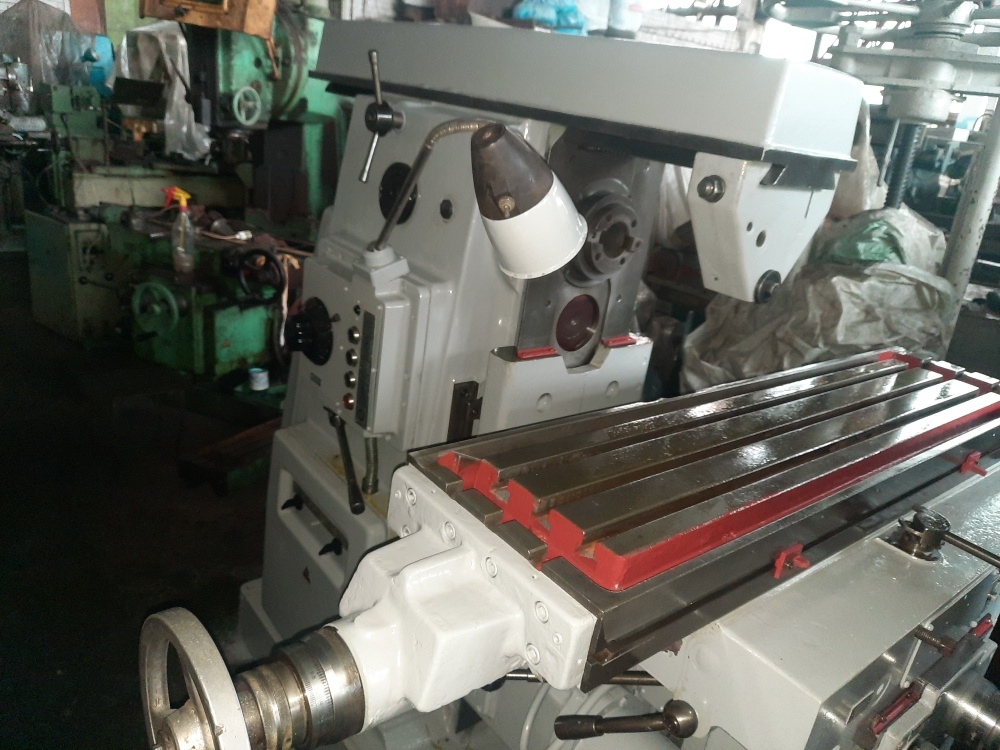

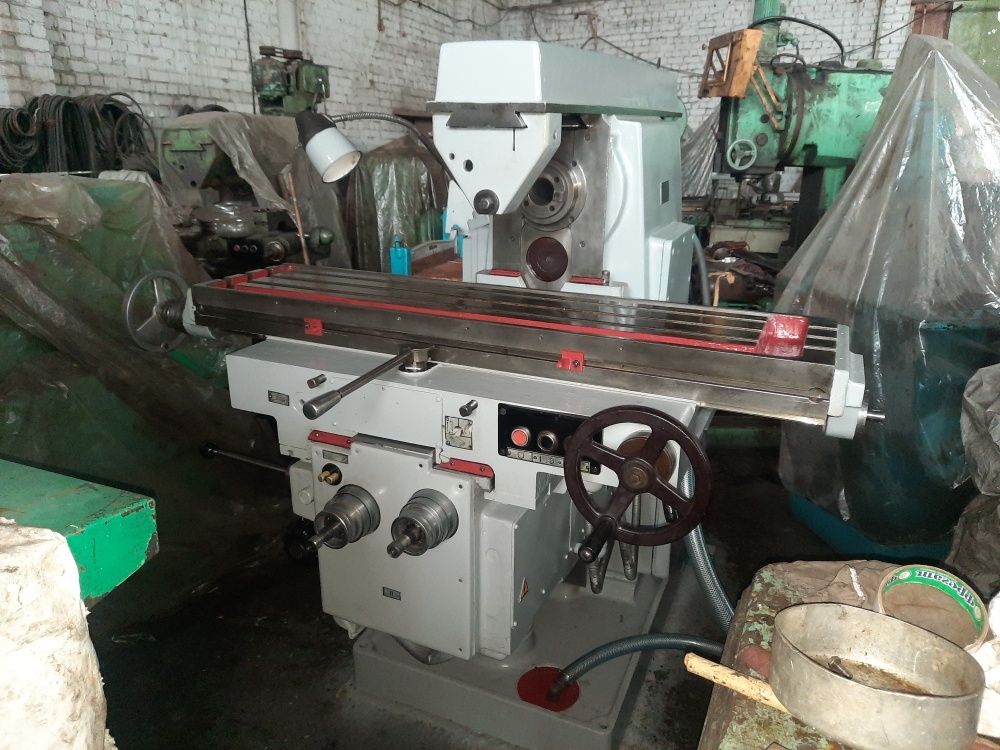

Станок горизонтально-фрезерный
консольный 6Р82
Технические характеристики:
Станки модели 6р82 предназначены
для выполнения разнообразных фрезерных работ цилиндрическими, торцевыми,
концевыми, фасонными и другими фрезами.

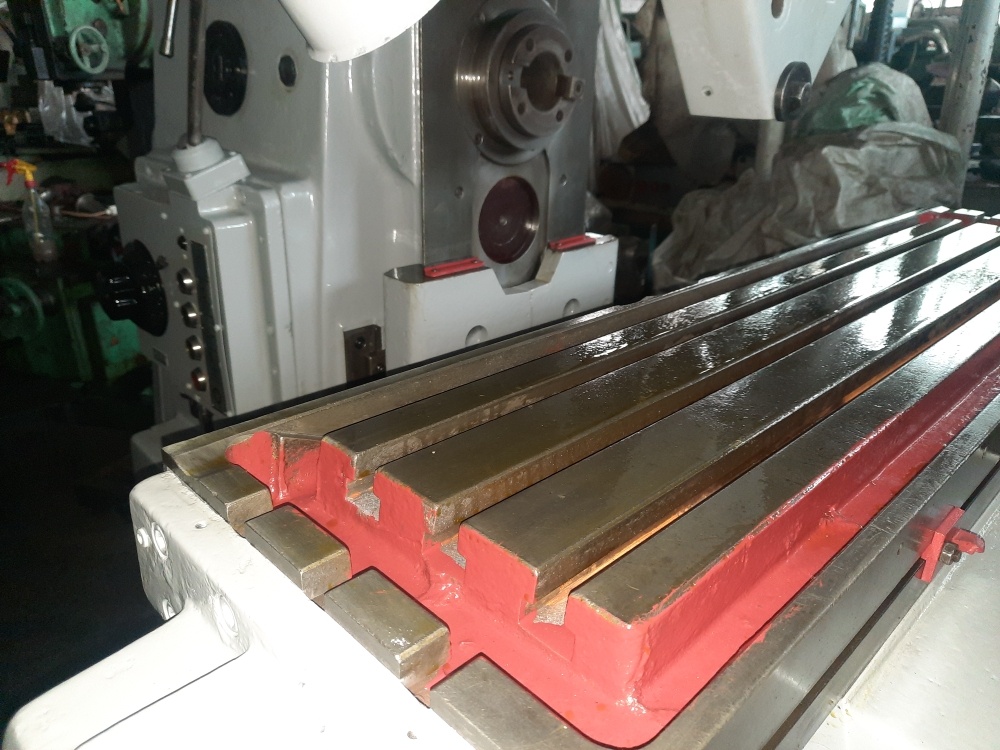

Размеры рабочей поверхности стола
(длина х ширина), мм 1250х320
Число Т-образных пазов 3
Наибольшие перемещения стола, мм
продольное (механическое /
вручную) 800 / 800
поперечное (механическое /
вручную) 240 / 250
вертикальное (механическое /
вручную) 410 / 420
Min. и max. расстояния от оси
шпинделя до рабочей поверхности стола, мм 30-450
Расстояние от оси шпинделя до
хобота, мм 155
Расстояние от торца шпинделя поворотной
головки до стола, мм 35-535
Расстояние от оси шпинделя
поворотн. головки до направляющих станины, мм 260-280
Перемещения стола на одно деление
лимба (продольн.,поперечн.,вертикал.),мм 0,05
Перемещения стола на один оборот
лимба, мм
продольное и поперечное 6
вертикальное 2
Наибольшая масса обрабатываемой
детали, кг 250
Наибольшее перемещение пиноли
шпинделя, мм 80
Поворот головки в поперечной
плоскости стола, град.
к станине 45, от станины 90
Поворот головки в продольной
плоскости стола, град. 360
Поворот накладной головки, град
360
Размер горизонтального шпинделя
по ГОСТ 15945-70 50
Размер шпинделя поворотной и
накладной головок по ГОСТ 15945-70 40
Мощность электродвигателя привода
главного движения, кВт 7,5
Габарит станка (длина х ширина х
высота), мм 2470х1950х1950
Масса станка, кг 3300
