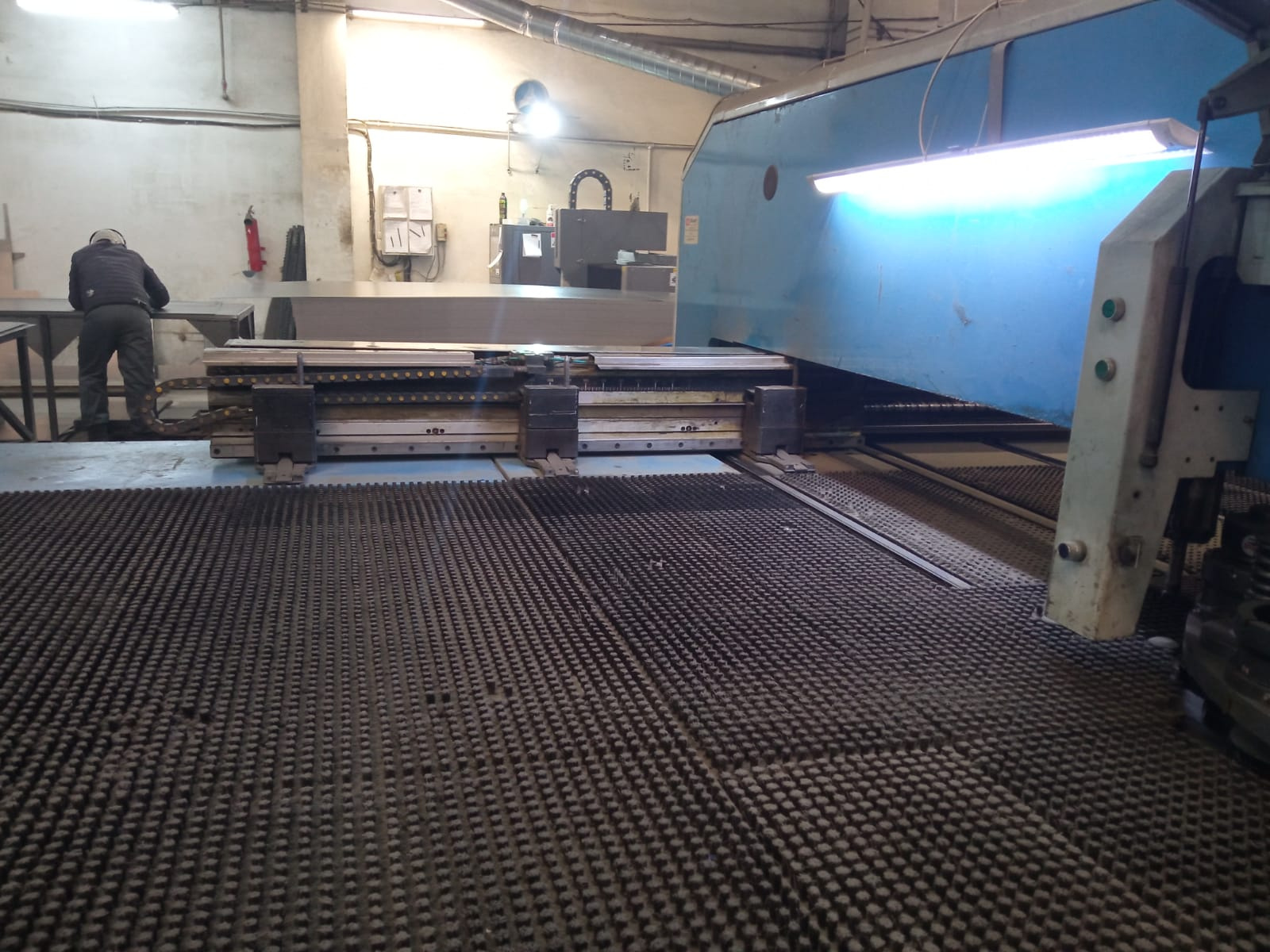

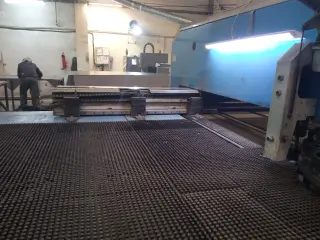

Координатно-пробивной пресс Finn-Power A5-20 FB

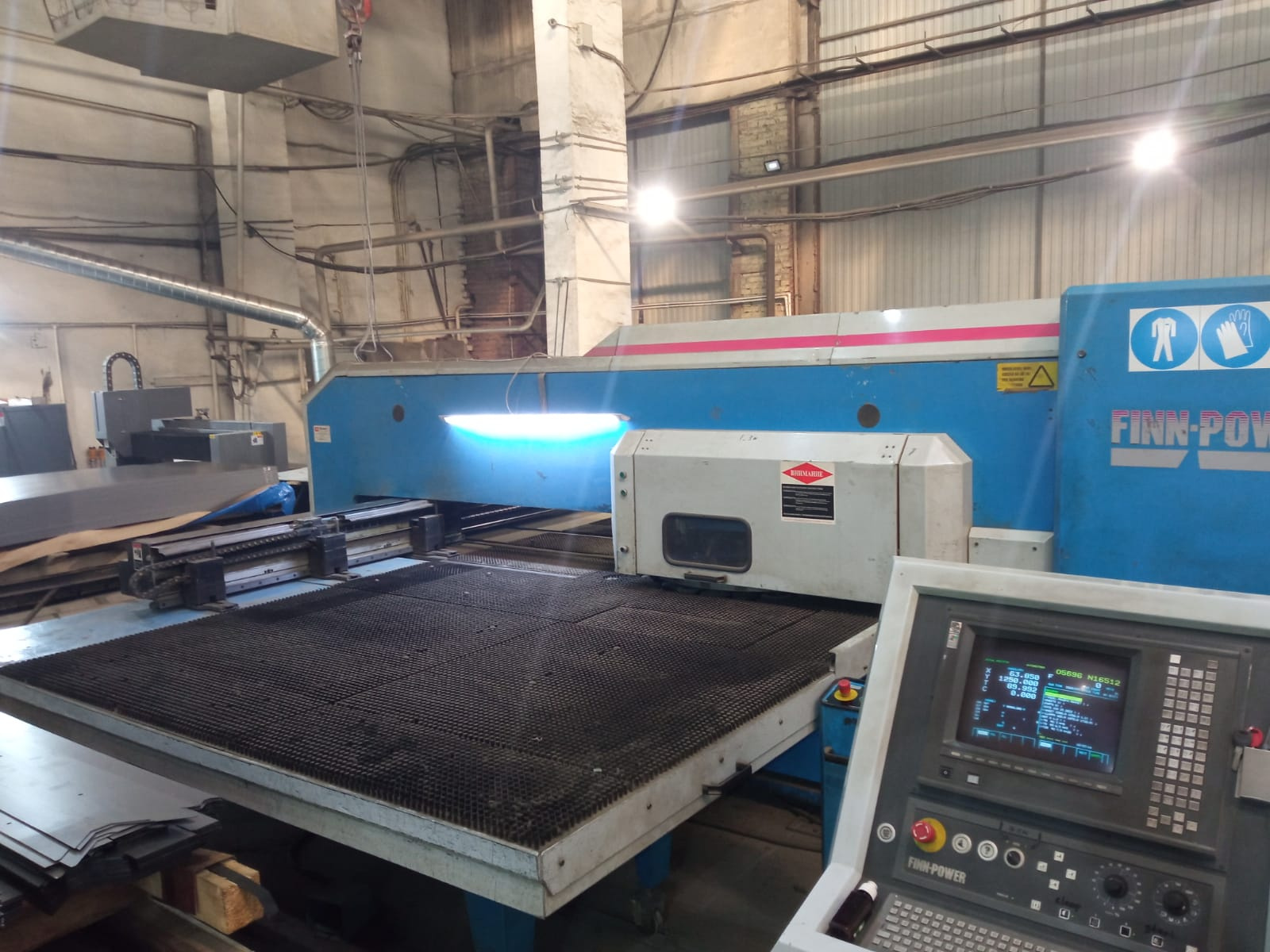

Гидравлический координатно-пробивной пресс Finn-Power A5-20 FB (б/у) с ЧПУ

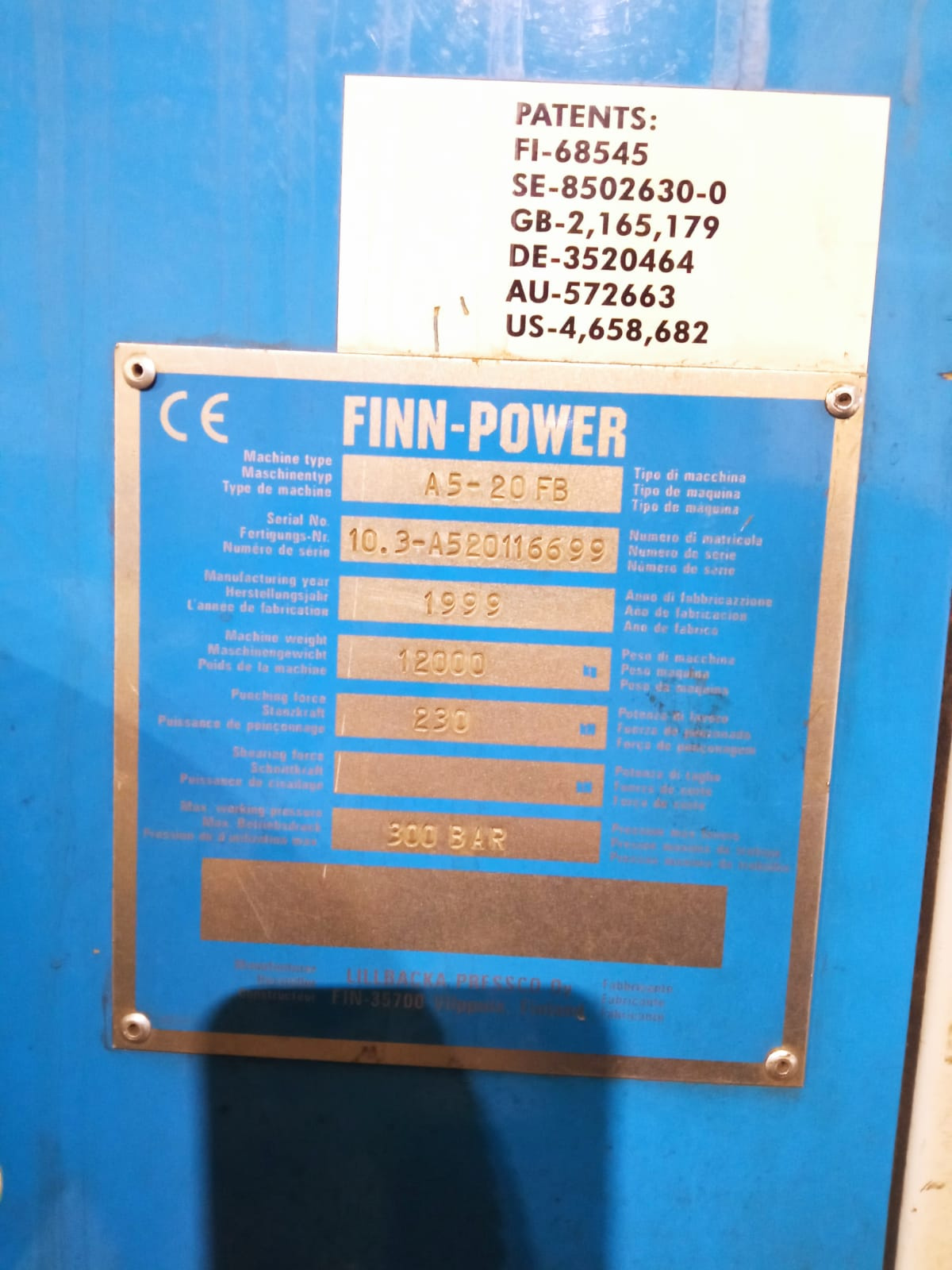

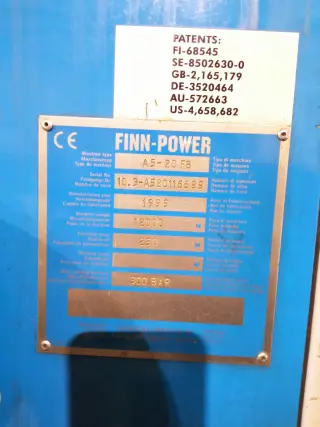

Общая информация Производитель:
Finn-Power (Финляндия)
Модель: A5-20 FB0
Тип: Гидравлический координатно-пробивной пресс с ЧПУ

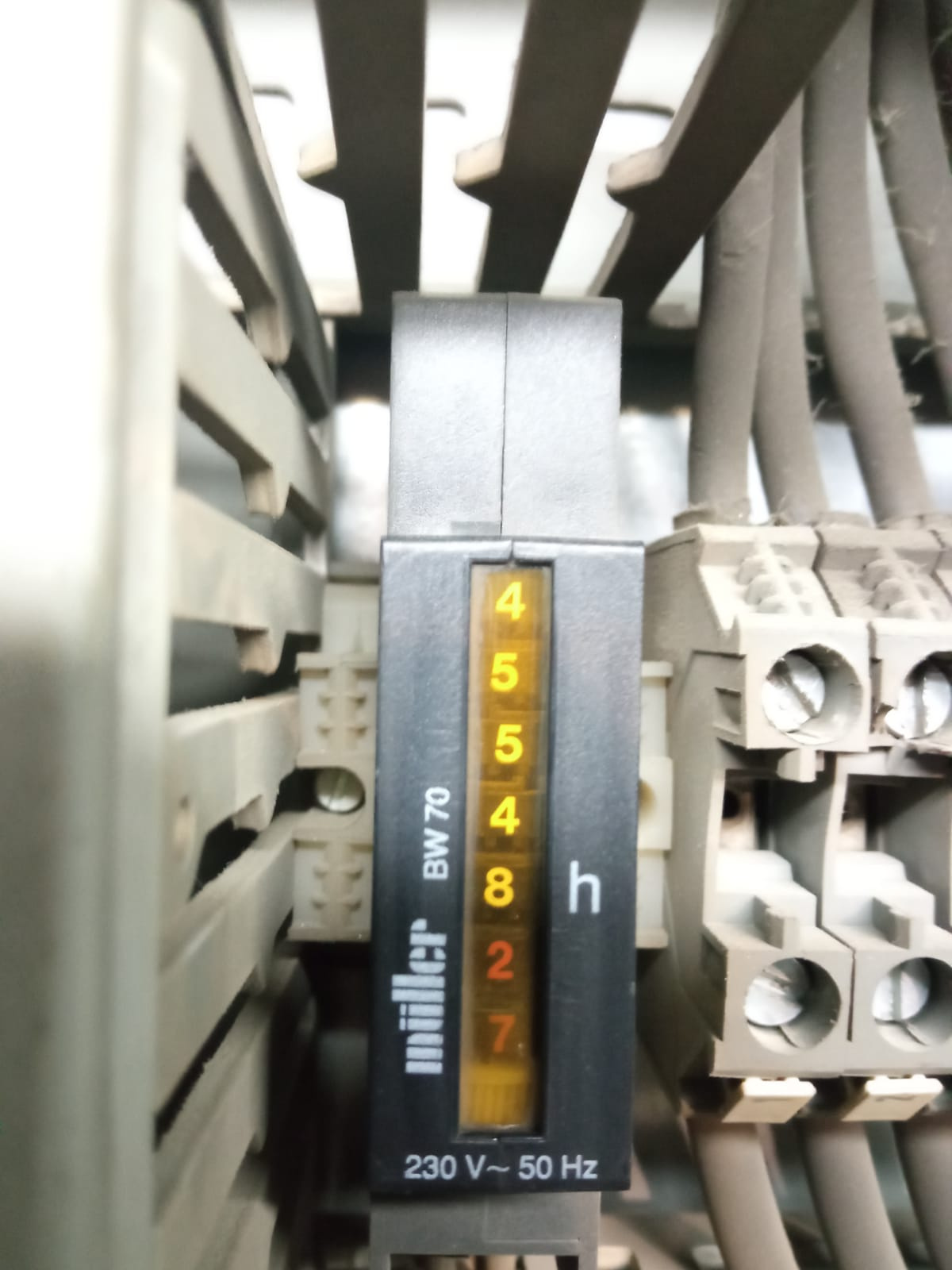

Наработка: 45 500 часов
Год выпуска: 1999

Станок подключен, готов к демонстрации.

Технические характеристики
• Щеточные столы
• Система программного перемещения зажимов PCS
• Конвейер для удаления отходов из зоны обработки
• Три пневматических зажима листа
• Гидравлический ход пробивки

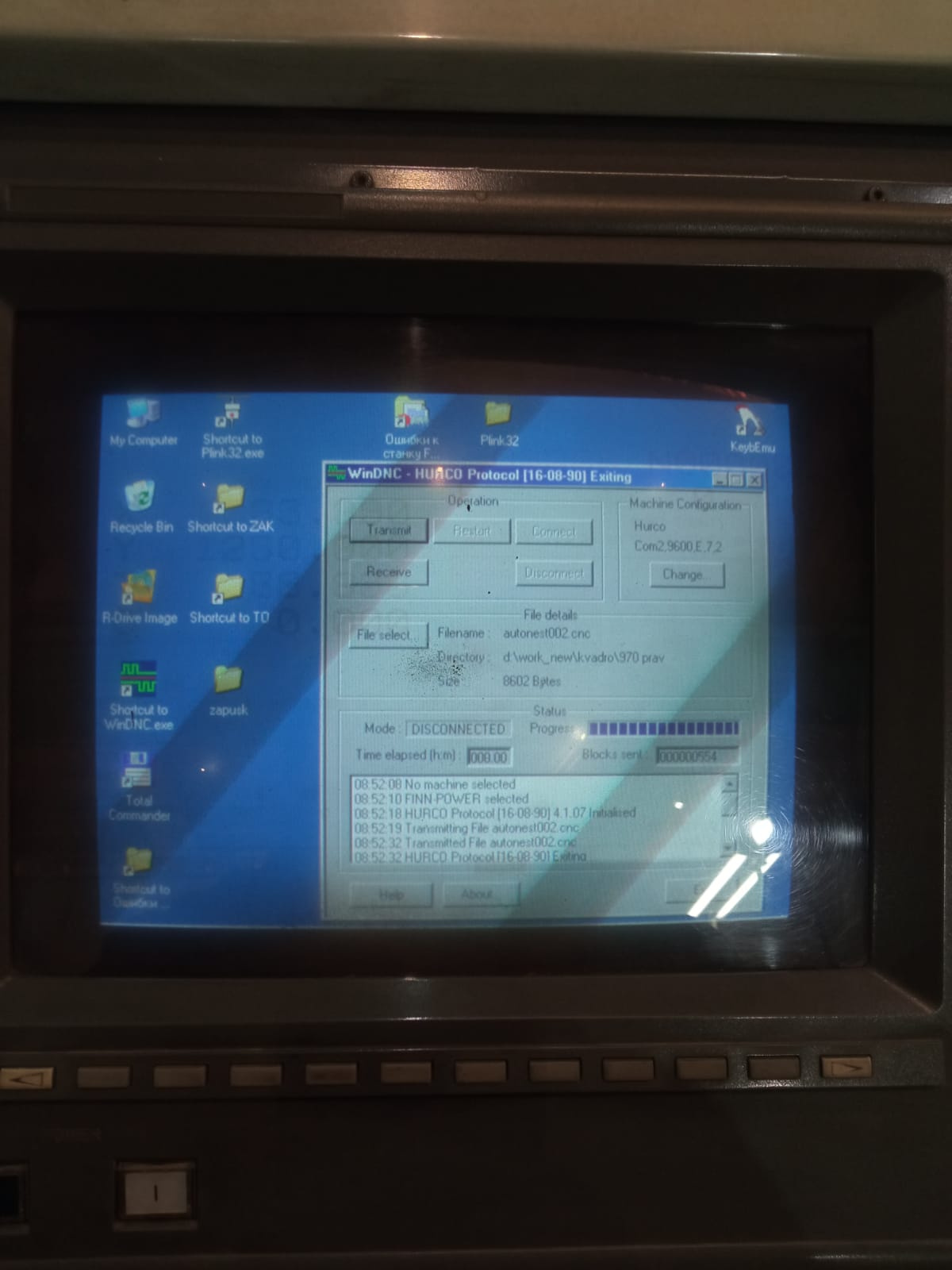

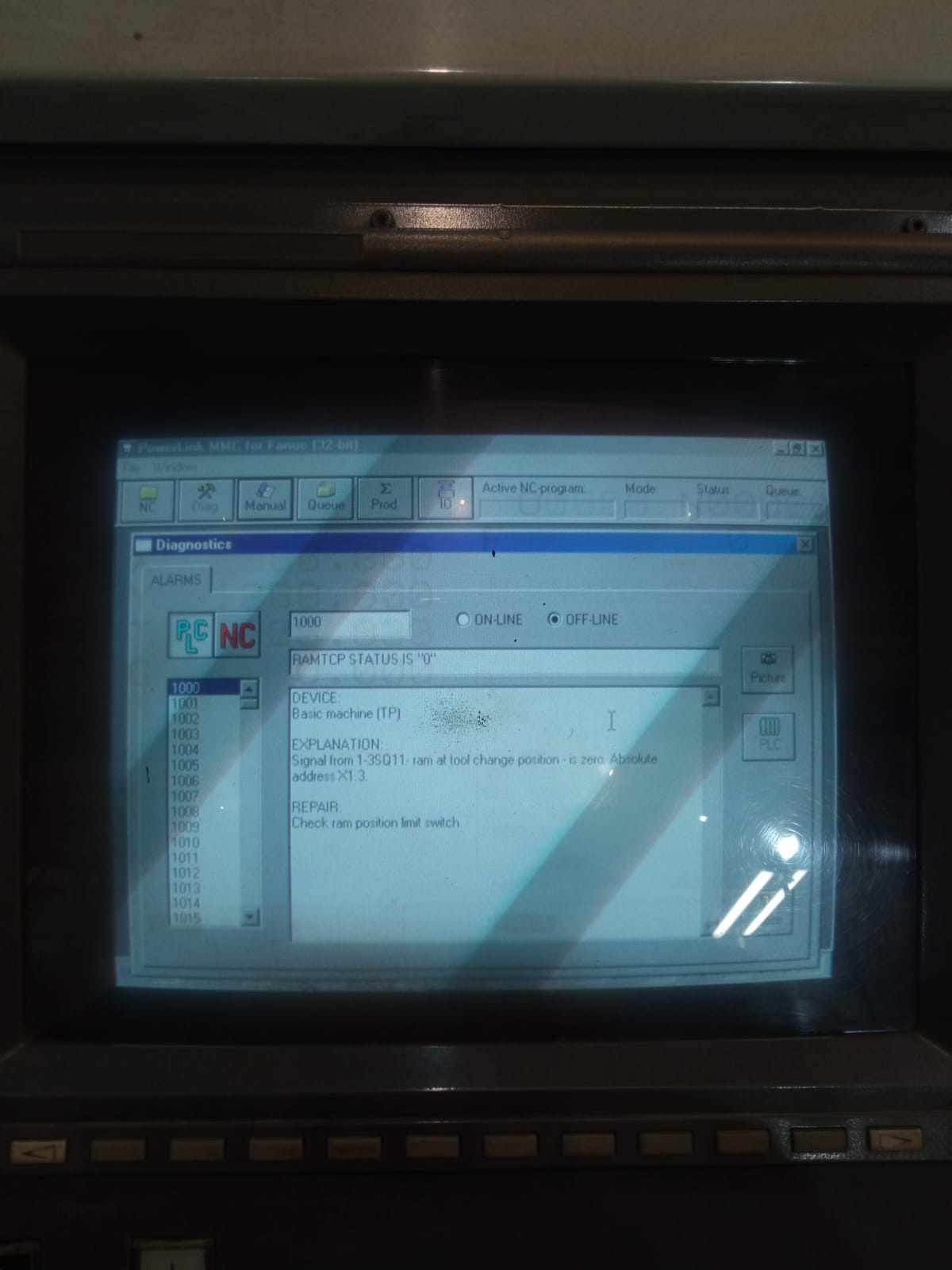

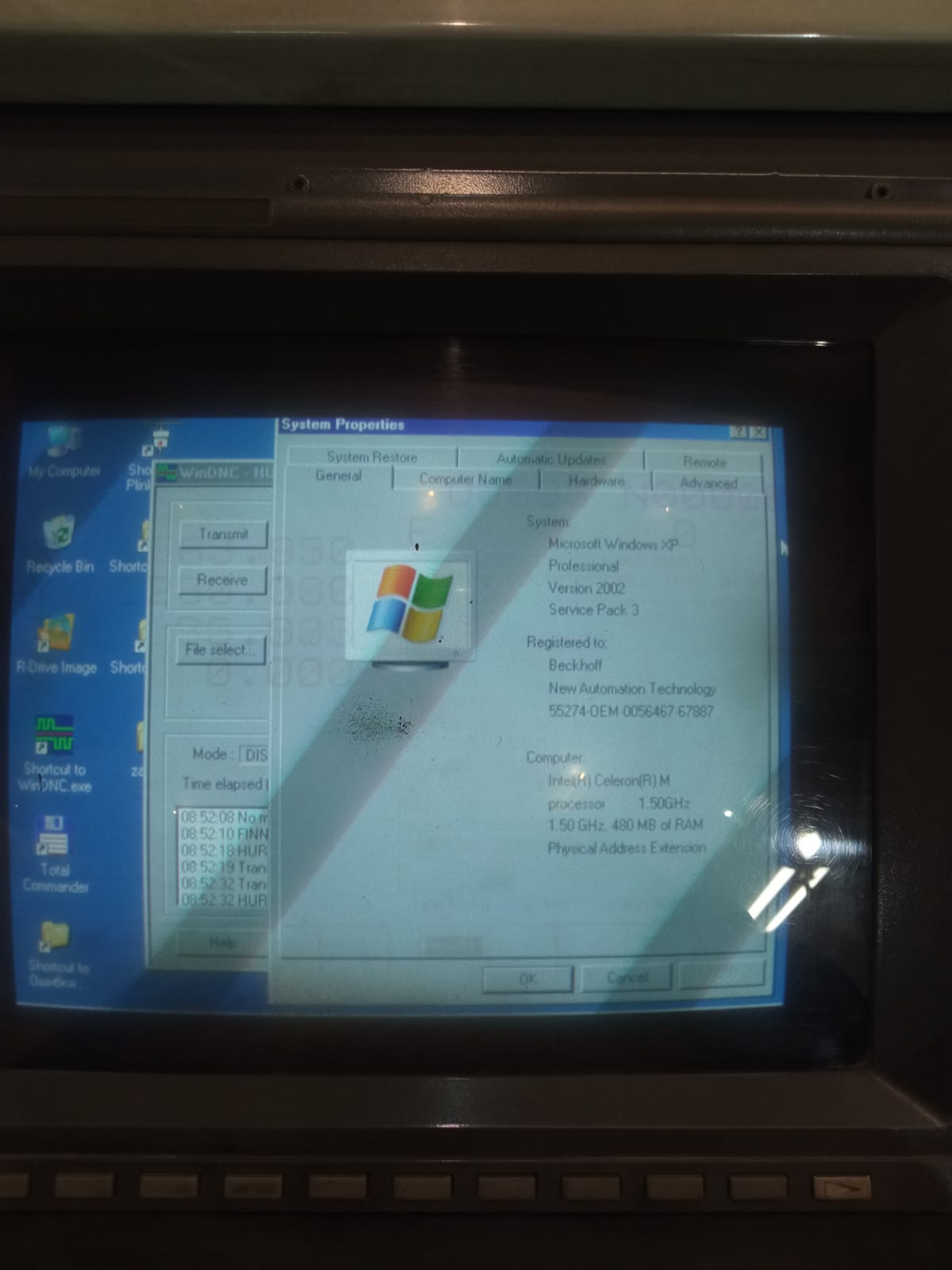

• Система ЧПУ Fanuc 16P
• Пневматическая поддержка листа
• Комплект виброопоры (4 шт.)

Техническая информация
Усилие пробивки 23 т.
Количество станций в револьвере 20 шт.
Инструмент Thick Turret
Диаметр пробивки, макс. 89 мм
Количество индексных станций 2 шт.
Скорость вращения, макс. 58 рад/мин
Толщина листа, макс. до 6 мм
Вес листа, макс. 200 кг
Размер листа, (X×Y) 2050×1270 мм (без перехвата)

Размер листа, (X×Y) 3000×1270 мм (использован перехват)

Скорость по оси X, макс. 90 м/мин
Скорость по оси Y, макс. 60 м/мин
Скорость перемещения, макс. 100 м/мин
Точность пробивки согласно LKP-7100 (3)
Отклонение центра отверстия (оси X/Y), макс. 0,1 мм
Точность позиционирования согласно VDI/DGQ 344 (4)
Отклонение расположения Pa (оси X/Y) 0,08 мм (±0,04 мм)
Разброс расположения Ps (оси X/Y) 0,04 мм (±0,02 мм)
Скорость вращения револьвера 30 рад/мин
Время смены инструмента 1–3 сек

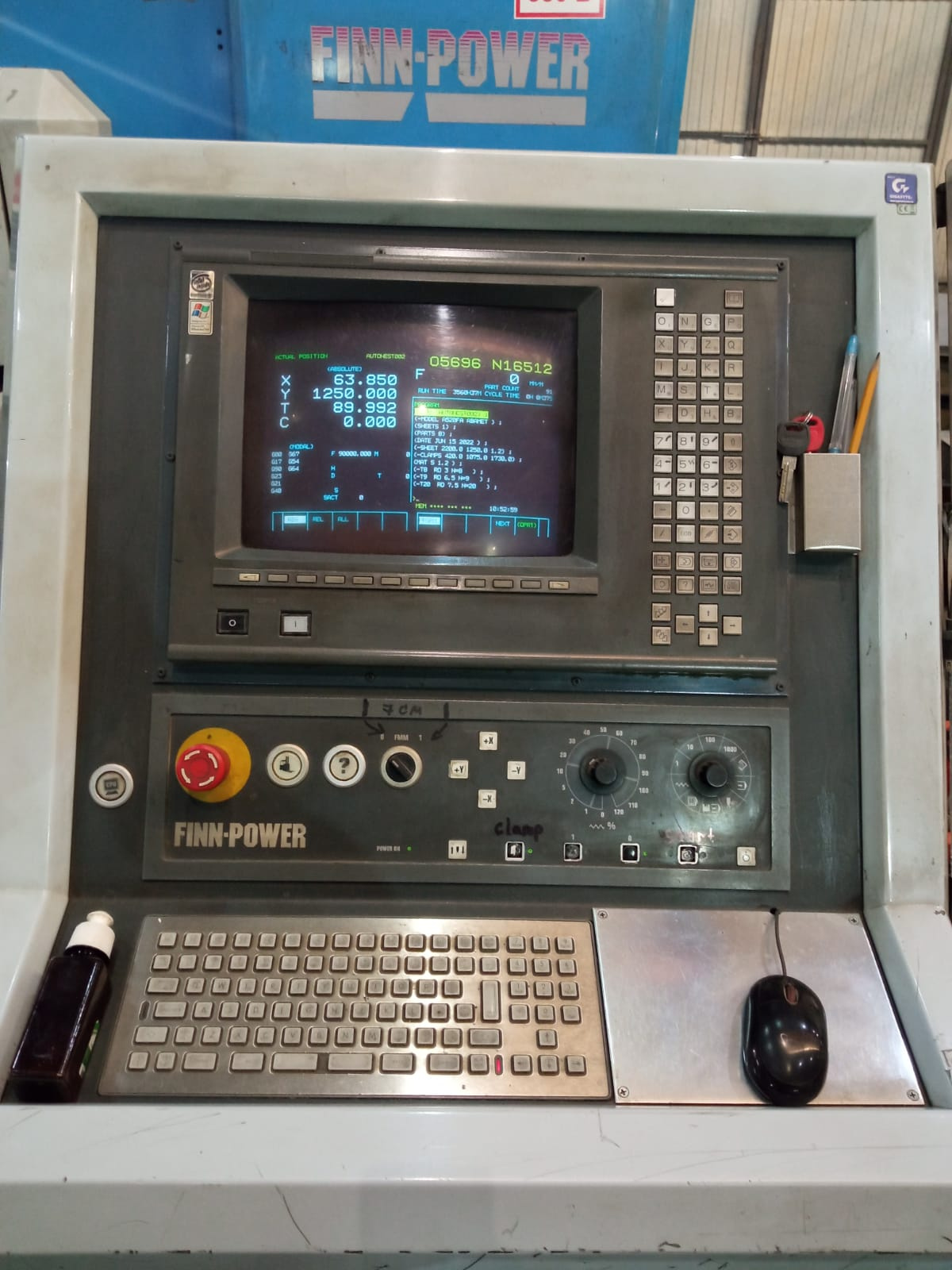

Система ЧПУ FANUC 16P
Размер станка длина × ширина × высота (со вспомогательным столом) 5,4×5,6×2,5 м
Вес станка 10 400 кг
Вес устройства гидравлики 750 кг
Емкость резервуара гидравлики 330 л
Потребляемый ток 40 A
Электрическое потребление, среднее 20 кВт (5 потребителей)
Расход сжатого воздуха, макс. 5 л/сек
Давление сжатого воздуха, мин. 6 бар
Производительность системы охлаждения, макс. 30 кВт
Воздушный поток системы охлаждения 2,9 м3/сек

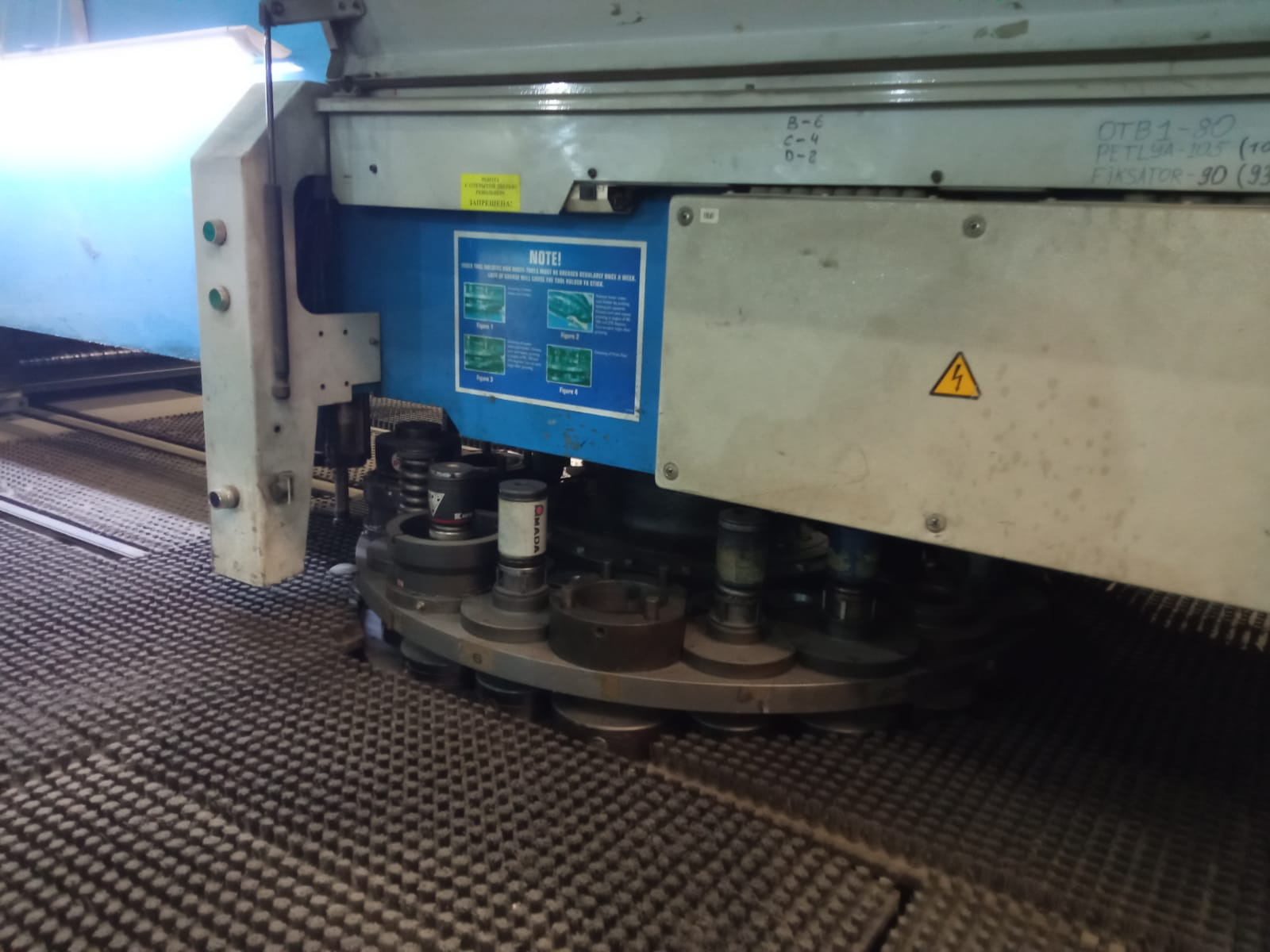

Конфигурация револьвера:
1 – D. 2 – C. 3 – Di. 4 – B.
5 – Bi. 6 – B. 7 – D. 8 – B.
9 – B. 10 – C. 11 – B. 12 – B.
13 – C. 14 – C. 15 – C. 16 – C.
17 – B. 18 – B. 19 – C. 20 – B.

В наличии есть инструмент.

Оборудование подключено и готова к проверкам.
