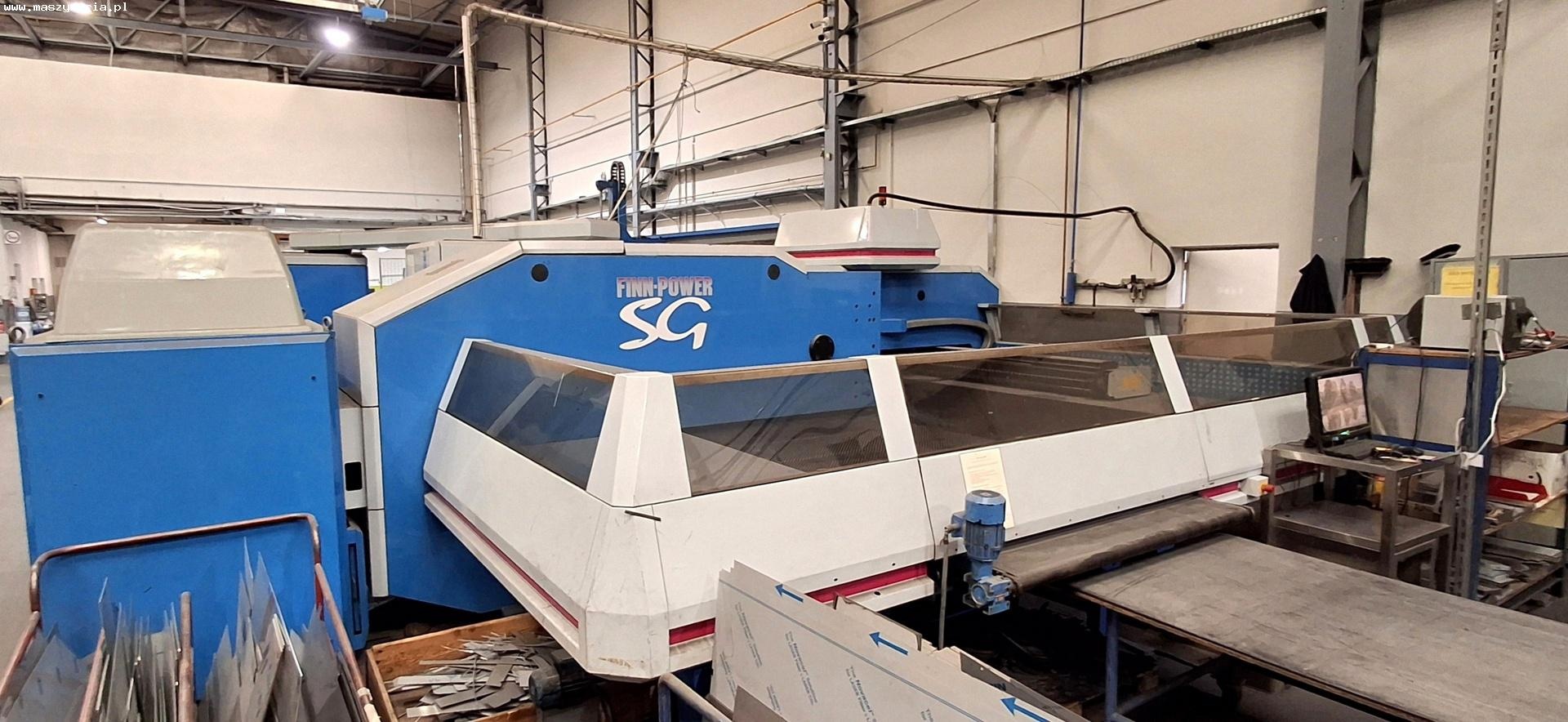

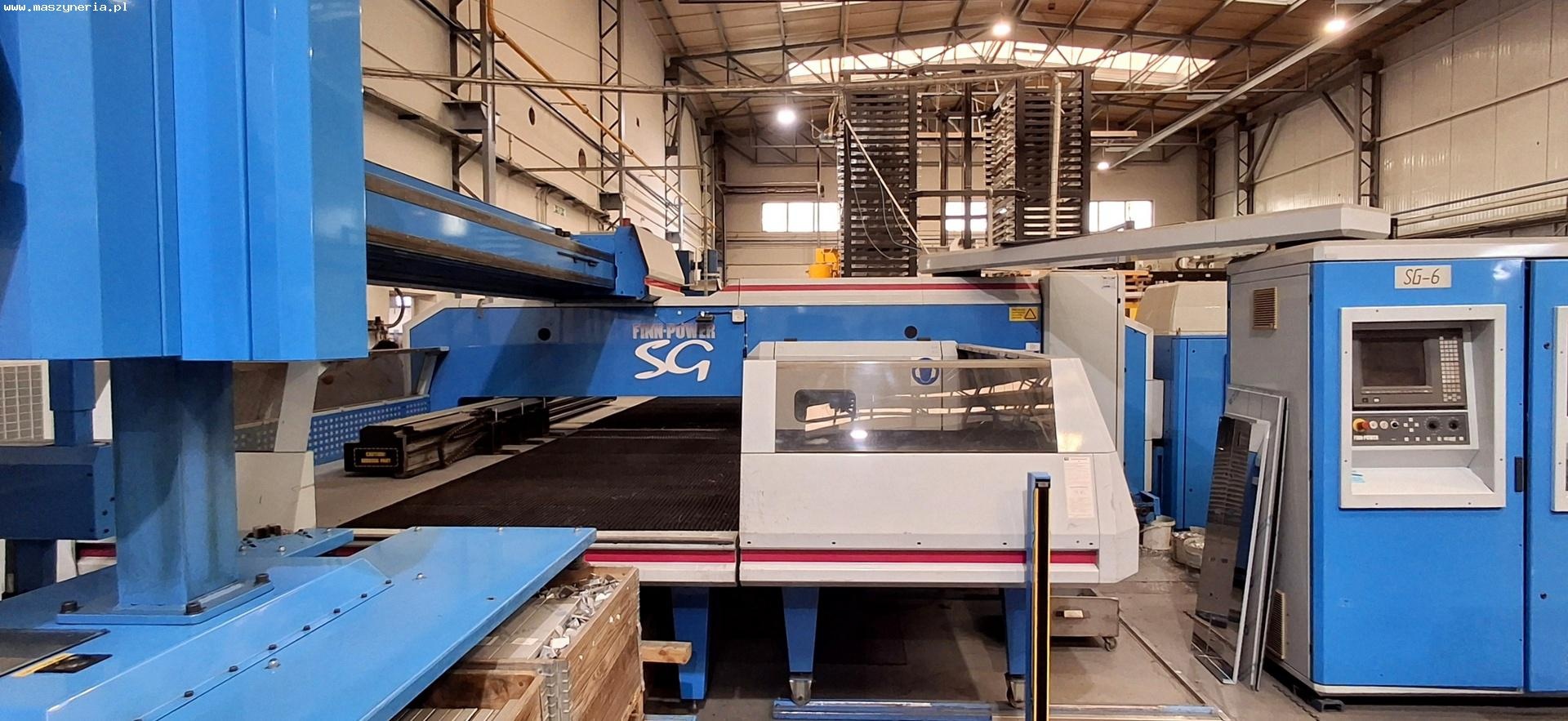

Револьверный координатно-пробивной пресс FINN-POWER SG-6

Револьверный координатно-пробивной пресс FINN-POWER SG-6 был построен в 1999 году в Финляндии компанией LILLBACKA CORPORATION. На протяжении всего срока службы машина регулярно проходила техническое обслуживание.

Технические характеристики пробивного пресса FINN-POWER SG-6

Общие данные

• пробивное усилие: 30 т (300 кН)
• подача по оси X/Y: 2584/1560 мм
• максимальная скорость подачи по оси X/Y: 80/60 м/мин
• максимальная скорость поперечной подачи: 100 м/мин
• максимальные размеры листового металла (Д х Ш): 3061 x 1528 мм
• максимальный вес листового металла: 200 кг
• количество ходов (расстояние между отверстиями 1 мм): 1000/мин
• количество ходов (расстояние между отверстиями 25 мм): 440/мин
• количество ударов (расстояние между отверстиями 250 мм): 150/мин
• максимальный диаметр инструмента: 89 мм

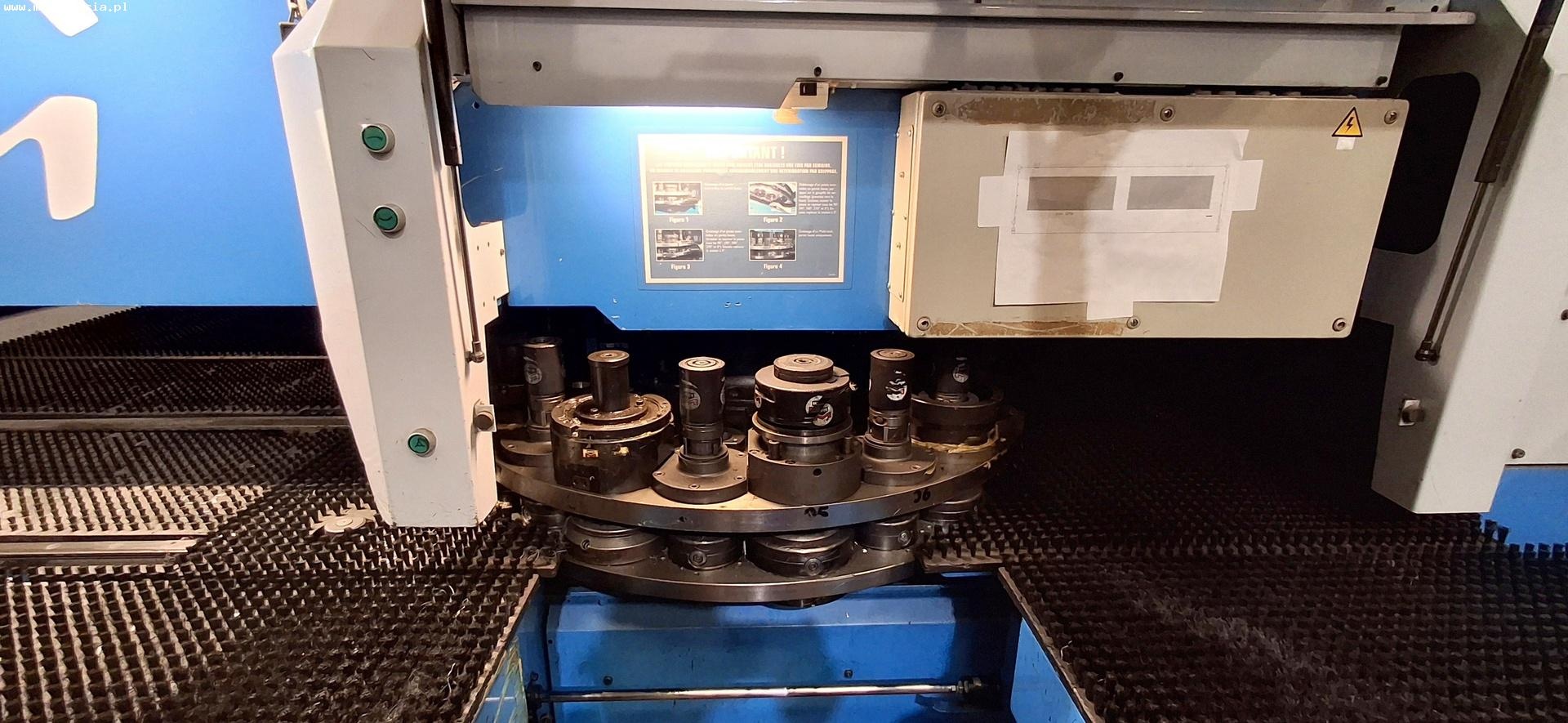

• количество инструментальных станций: 20 — в том числе:

— станция MT10: 1
— станция B: 11
— станция Bi: 1
— станция C: 3
— станция Ci: 2
— станция D: 1
— станция Di: 1

максимальная скорость вращения инструмента: 58 об/минвремя замены инструмента: 1-3 сскорость вращения револьверной головки: 30 об/минмаксимальное отклонение положения отверстия: 0,1 мммаксимальное отклонение расстояния между отверстиями: ± 0,05 мммаксимальное угловое отклонение: ± 0,1°отклонение положения Pa: 0,08 ммотклонение разброса Ps: 0,04 ммчасы работы: 37341 hмаксимальное рабочее давление: 300 барминимальное давление сжатого воздуха: 6 барсредний расход сжатого воздуха: 30 Нл/минемкость масляного бака: 330 лмаксимальная потребляемая мощность масляного радиатора: 30 кВтвоздушный поток масляного радиатора: 2,9 м3/ссредняя потребляемая мощность: 30 кВтэлектропитание: 3x 400 В; 50 Гцвес машины FINN-POWER SG-6: 22000 кг

Встроенные режущие ножницы

• усилие резания: 25 т (250 кН)
• максимальная толщина реза (алюминий): 5 мм
• максимальная толщина реза (сталь Fe52/Fe37): 4 мм
• максимальная толщина реза (нержавеющая сталь): 3 мм
• минимальная толщина резки: 0,5 мм
• максимальные размеры листа (Д х Ш): 1528 x 800 мм
• регулировка зазора между ножами: ручная

Оснащение пробивного пресса FINN-POWER TRS 6 FBU

• управление ЧПУ
• встроенные режущие ножницы
• автоматическая система загрузки листового металла
• щёточный стол

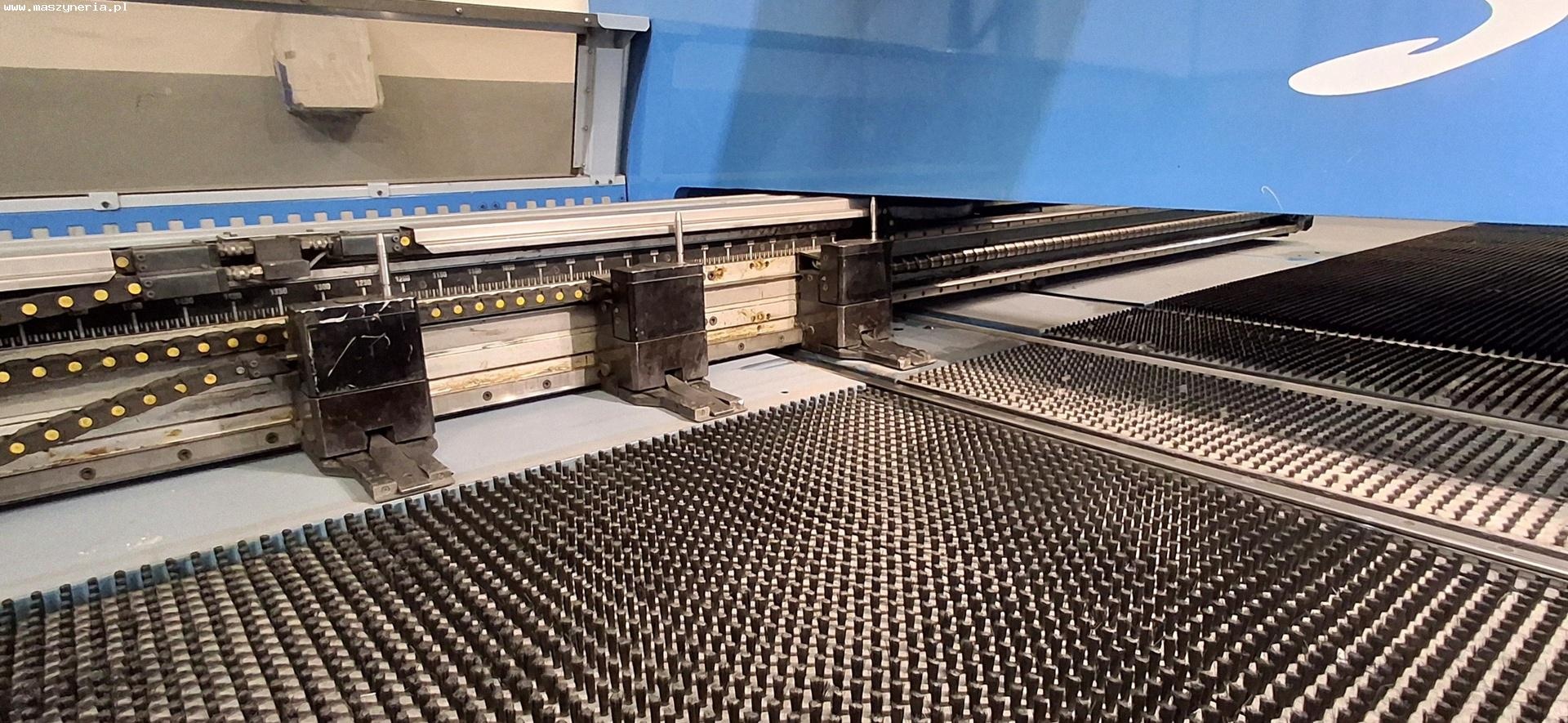

• пневматические зажимы для материала (3 шт.)
• конвейер для готовых деталей
• конвейер для отходов
• гидравлический блок
• инструменты (15 шт.)
