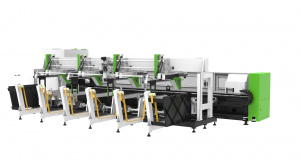

Станок для лазерной резки труб Han’s Laser Songu

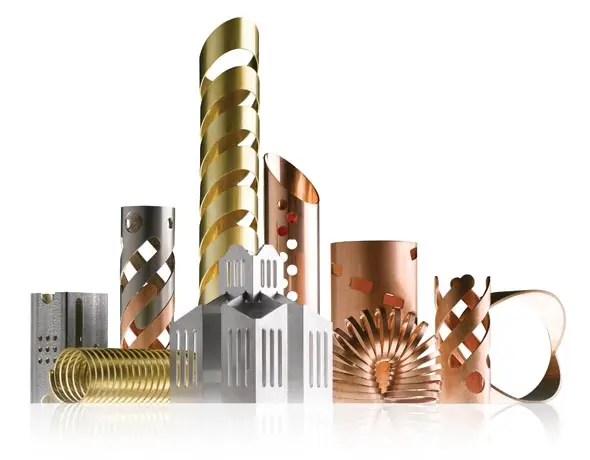

Трубы и различные профили используются повсеместно — от машиностроения и производства промышленных установок до мебельной промышленности. При этом лазер открывает совершенно новые дизайнерские возможности, и поэтому конструкторы все чаще делают ставку на преимущества лазерной резки труб и профилей, значительно повышая таким образом спрос на свою продукцию. Откройте для себя комплексные решения для лазерной резки труб и познакомьтесь со станками Han’s Laser Songu с автоматическим загрузчиком. Данный станок позволяет полностью автоматизировать процесс лазерной резки труб на Вашем производстве.

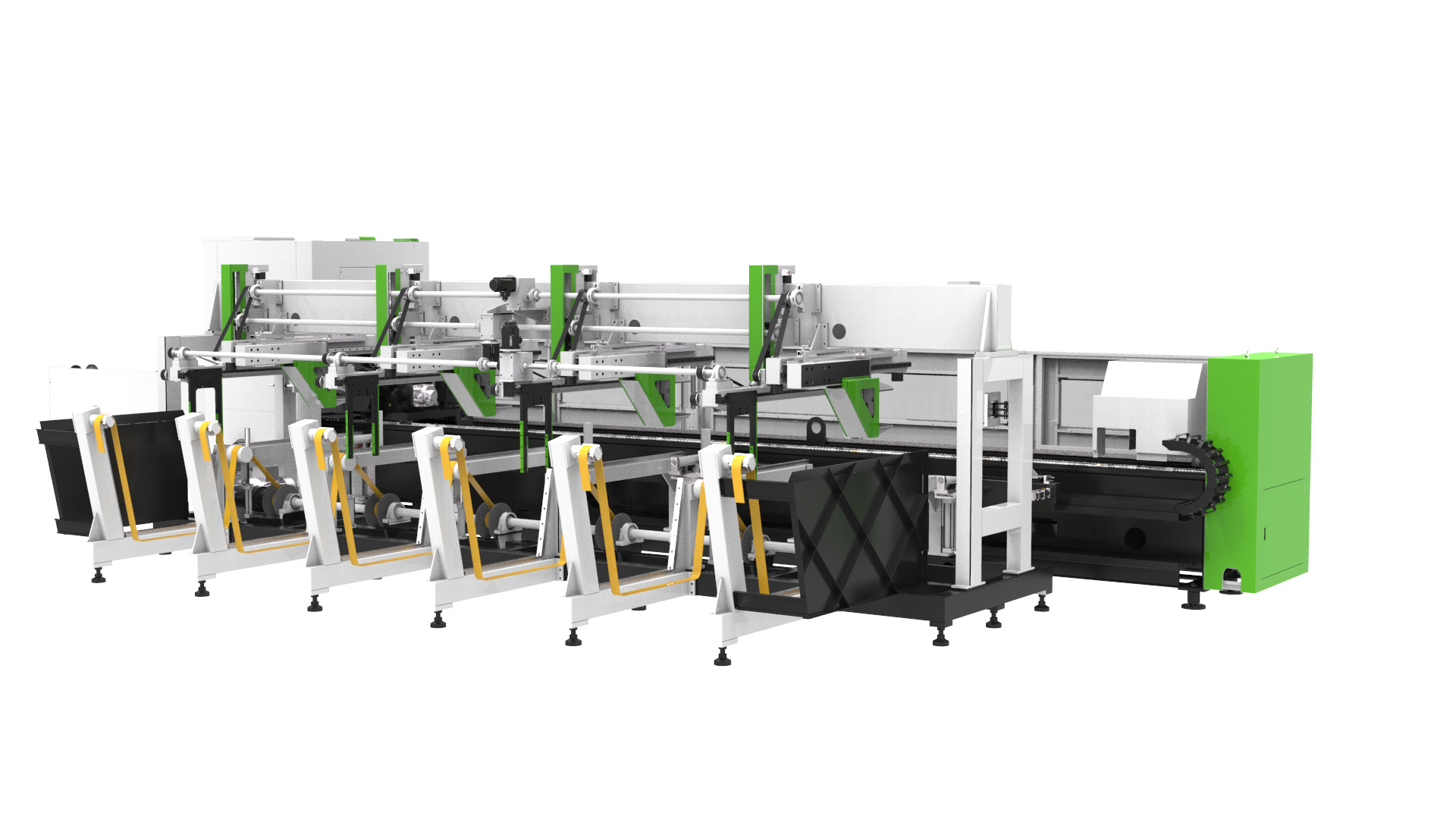

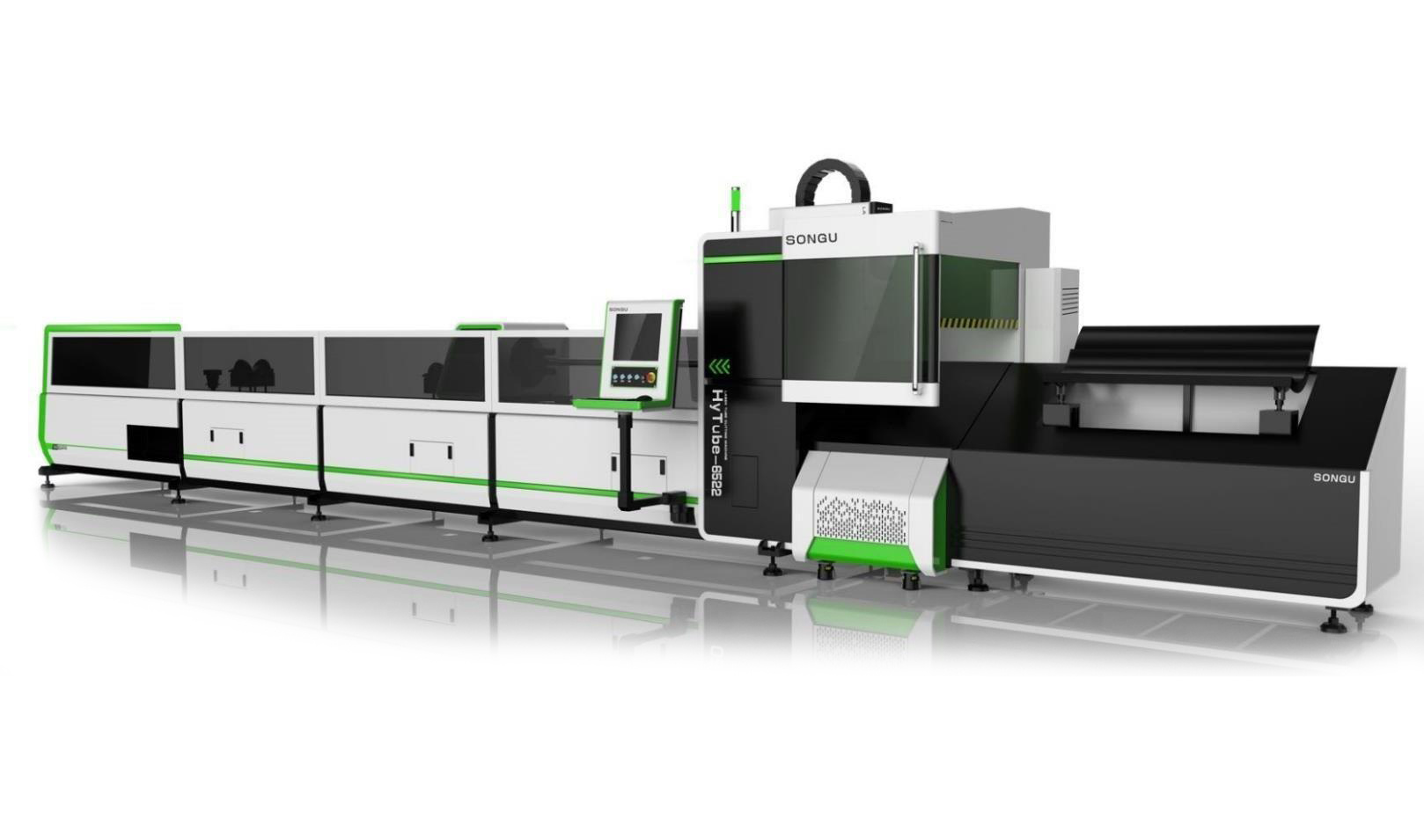

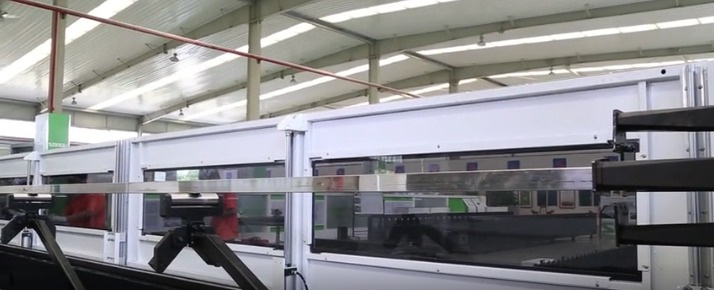

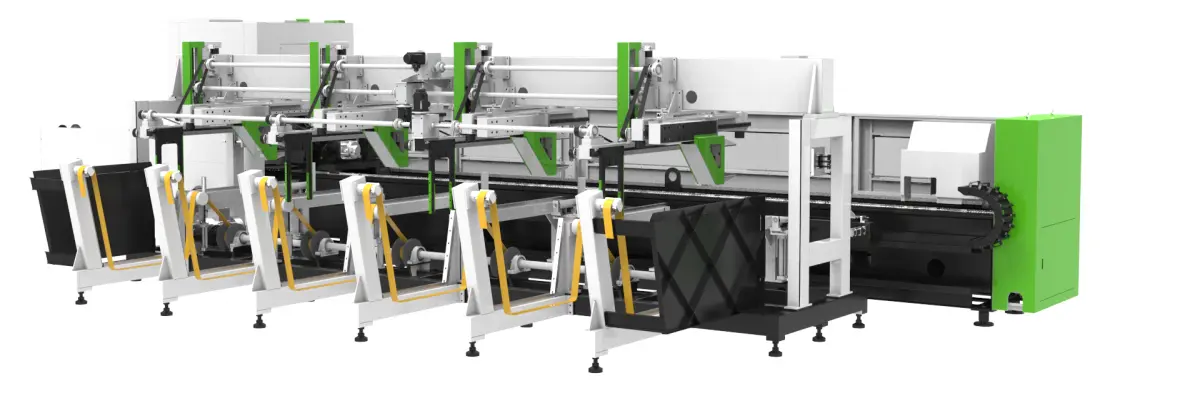

Модель «HyTube6522» предназначена для автоматической лазерной резки длинномерных труб / профилей. Это высококачественное высокопроизводительное оборудование может обеспечивать высокую скорость, высокую эффективность и высокую точность обработки. Подходит для специальных труб и профилей из конструкционной стали: секции H / I / L, круглые, овальные, квадратные, прямоугольные трубы. Когда трубы длинного размера расположены на погрузочной станции, они будут автоматически подаваться в рабочую зону.

Данная модель подходит для следующих отраслей промышленности: обработка листового металла, кухонная утварь, рекламные вывески, освещение, электрошкафы, автозапчасти, машины, электрооборудование, прецизионные детали и т.д.

Особенности данной модели станка:

• Оснащен системой ЧПУ PA8000, включает в себя профессиональную платформу для резки труб, мощную, но простую в эксплуатации, с удобным для пользователя ЧМИ ( Человеко-машинный интерфейс — широкое понятие, охватывающее инженерные решения, обеспечивающие взаимодействие человека-оператора с управляемыми им машинами. Создание систем человеко-машинного интерфейса тесно увязано с понятиями эргономика и юзабилити);
• Программное обеспечение для резки труб Lantek помогает добиться «постоянной и высокой эффективности резки», это одна из основных технологий, гарантирующих экономию материала и эффективность резки;
• Режущая головка Raytools AG,обеспечивает высокую точность и стабильность резки;

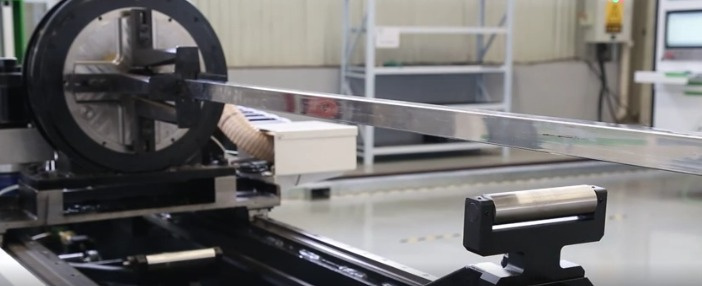

• Специально разработанная адаптивная система поддержки изделия, способная настраиваться в соответствии с размером трубы, гарантирует что труба не будет опускаться, и исключает проворот изделия во время вращения, улучшите точность резки.
• Полностью автоматическая система загрузки, сокращает число сотрудников и способствует повышению эффективности обработки.
• Система автоматического распознавания типа трубы, различные типы труб можно смешивать друг с другом при загрузке, система автоматически выберет нужный параметр из библиотеки приложений и параметров и начнет резку.
• Сервоуправляемый клапан давления позволяет точно контролировать газ для резки и пневматический патрон для достижения наилучшего качества резки.
• Линейная скорость позиционирования — 100 м / мин, скорость вращения — 120 м / мин, фактически одна из лучших в мире.

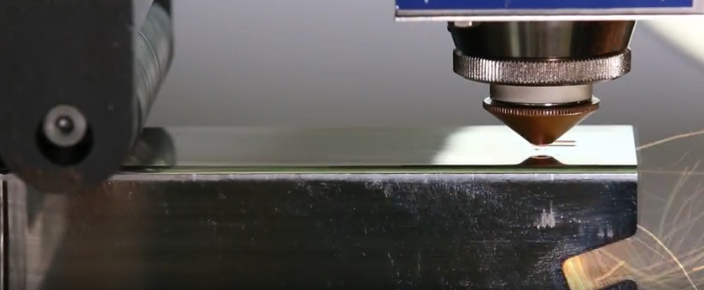

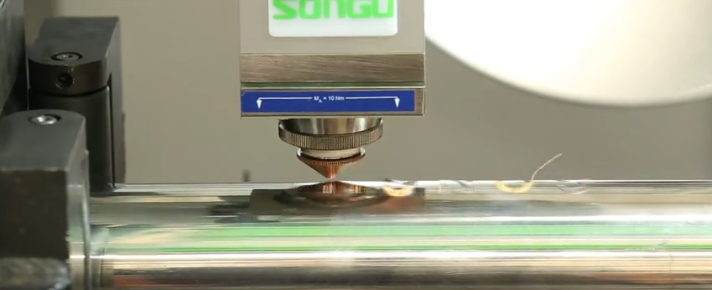

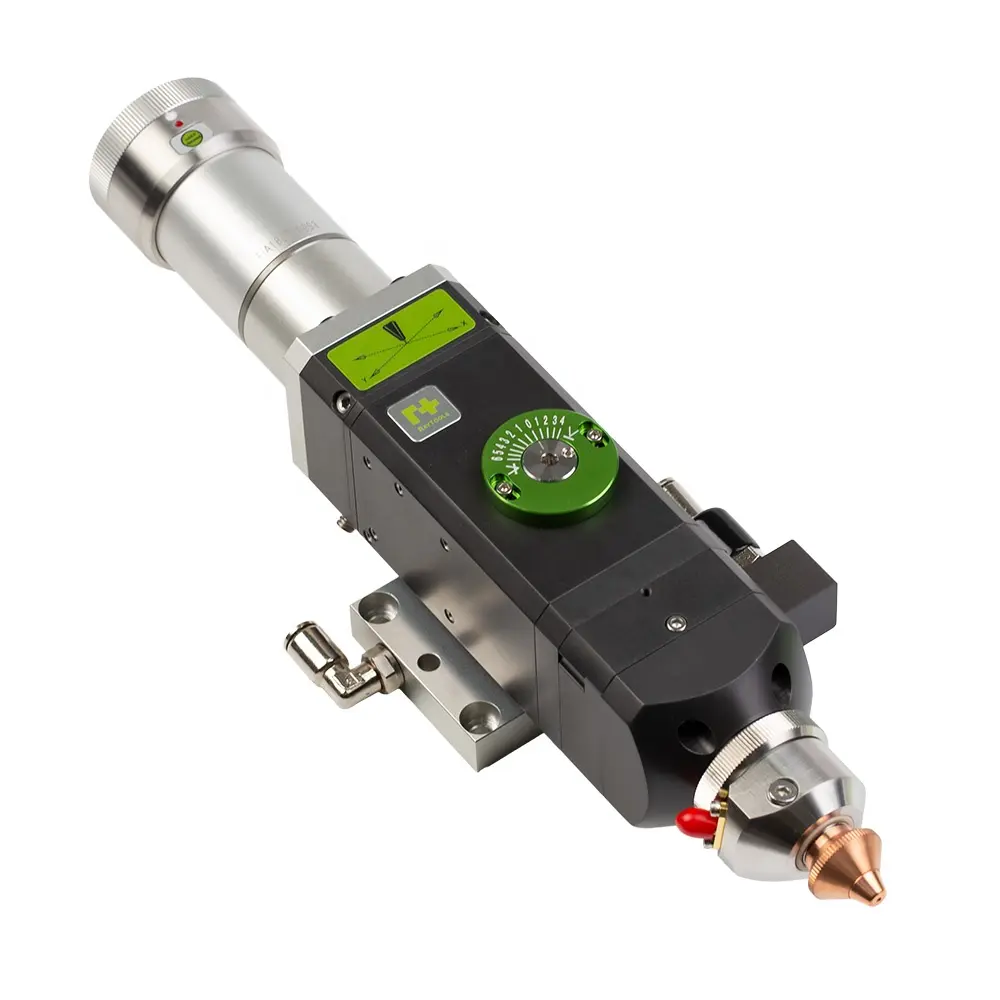

Лазерная режущая головка:

Raytools — это наиболее профессиональная лазерная режущая головка, надежная защита, стабильная производительность и простота использования.

Особенности головы Raytools:

• Система автоматической настройки лазера

• Оптическая система обнаружения: для обеспечения стабильности в процессе резки, избегать загрязнения головки;

• Система автофокусировки: бесконтактный емкостной датчик используется для поддержания одинакового расстояния между режущей насадкой и материалом, даже для поверхности с кривыми;

• Специально разработанная режущая насадка: для минимизации потребления газа при резке;

• Защитная линза используется для обеспечения безопасности оптической линзы, и ее намного легче обслуживать;

• Функция обнаружения кромки: лазерная головка автоматически определяет положение материала, а затем напрямую настраивает систему координат в программном обеспечении.

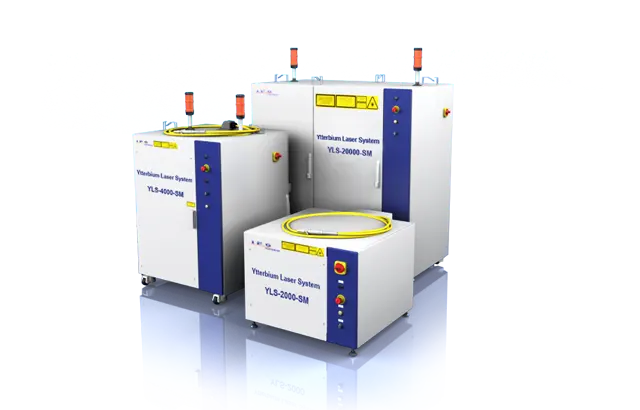

Лазерный источник:

Новый лазерный источник IPG YLS, Немецкое качество — идеальная стабильность резки.

• Высочайшее качество резки;
• Лучшая на рынке технология диодной накачки;
• В уникальной и запатентованной разработке IPG многомодовое излучение диодов с одиночными излучателями поступает в волокна с диаметром сердцевины в пределах 100 микрон.
• Срок службы диодов с одиночными излучателями от компании IPG превышает 100 000 часов, почти на порядок величины больше зафиксированного срока службы вариантов с диодными матрицами;
• Ресурс 100000 часов без технического обслуживания;
• Компактный, прочный и простой в установке;
• Гарантия 3 года.

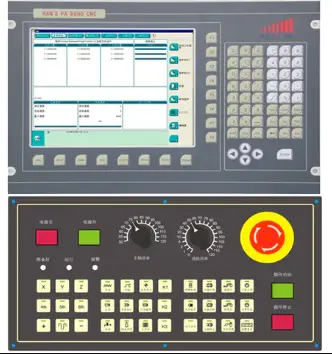

Система управления:

50-60Hz Система управления PA8000 использует новую технологию ЧПУ PA8000 может интегрировать собственное программное обеспечение клиента; Система может напрямую связываться с компьютером и передавать файлы программ; Удобный для пользователя ЧМИ, со статусом и функцией отображения текущей позиции; Жесткий диск 200ГБ.

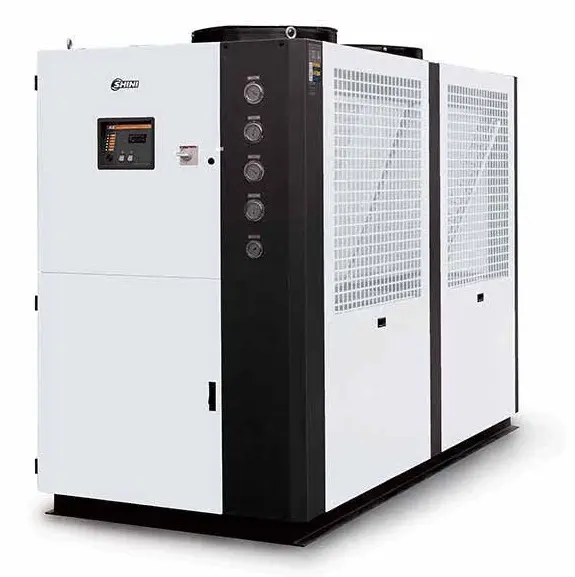

Система водяного охлаждения:

Станок оснащен интеллектуальной системой водяного охлаждения с двойным контролем температуры, чиллер включает в себя сигнализацию при перегреве, чтобы машина могла хорошо работать при высокой температуре.

Спецификация основных комплектующих:

• Серводвигатели YASKAWA
• Редуктора Gudel (Италия) / ALPHA (Германия)
• Высокоточная зубчатая рейка GAMBINI (Италия) / ALPHA (Германия)
• Высокоточная линейная направляющая рейка Rexroth (Германия)
• Кабельные держатели  Mammut
• ЧПУ Система управления   PA8000
• Лазерный источник IPG (Германия)
• Лазерная режущая головка   Raytools AG
• Программное обеспечение Lantek / Radan
• Компоненты газового контура   SMC
• Дроссельный клапан, обратный клапан, электромагнитный клапан FESTO (Германия)
• Клапан высокого давления Сервоклапан HOERBIGER (Германия)
• Преобразователь частоты OMRON (Япония)
• Контактор, воздушный выключатель Schneider (Франция)
