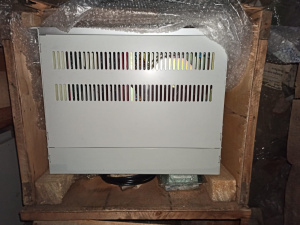

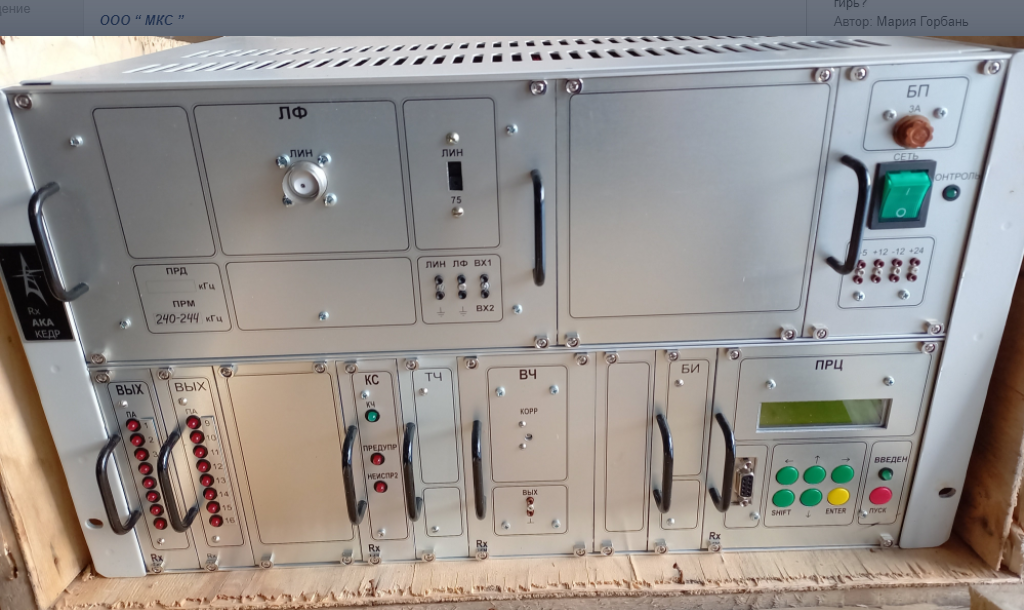

Аппаратура передачи сигналов ака Кедр приемник Rх

Аппаратура АКА КЕДР предназначена для передачи и

приема команд релейной защиты и противоаварийной

автоматики (РЗ, ПА)

высокочастотным (ВЧ) трактом по ЛЭП 35-1150кВ,

по выделенной оптоволоконной линии связи - ВОЛС,

низкочастотным НЧ трактом по физическим линиям связи

или через аппаратуру уплотнения.

Возможности аппаратуры АКА КЕДР

32 команды могут передаваться в ВЧ/НЧ канале:

одночастотным, двухчастотным последовательным кодом

или их комбинацией. При использовании двухчастотного

кода возможно увеличение числа передаваемых команд до

64 в одной рабочей полосе (4кГц). Код передачи может

быть настроен на месте эксплуатации. Возможна настройка

кода для работы в канале с аппаратурой АНКА-АВПА, АКПА, АКАП.

обеспечивается трансляция сигналов на промежуточном пункте

канала через скоростной интерфейс цифрового стыка (RS-422)

между приемником и передатчиком или через НЧ интерфейс в

аналоговой форме (для стыковки с аппаратурой ПА других типов).

предоставляется «прозрачный» канал передачи сигналов

телемеханики на скорости до 200 бод.

подключение в локальную сеть АСУ ТП для передачи данных

по протоколу ГОСТ Р 870-5-101 реализует интерфейс (RS 485),

что делает возможным дистанционное считывание информации

о состоянии аппаратуры (прохождении команд, зафиксированных

неисправностях, настройках системы);

доступ к настройкам параметров, управлению тестовыми режимами,

чтению журнала событий обеспечивается встроенной панелью

управления и персональным компьютером, через порт

последовательной передачи данных (RS-232).

текущее состояние ВЧ канала и аппаратуры, а также прохождение

каждой из 32 команд сопровождается световой индикацией

(LED + ЖКИ).

возможность трансляции команд ПА на промежуточном пункте

ВЧ канала цифровым стыком с нескольких приемников (до 4-х)

на один передатчик.

Технические характеристики АКА «КЕДР»

Диапазон частот 24-1000 кГц

Шаг перестройки 1 кГц

Рабочая полоса частот 0,3?3,6 кГц

Количество команд 8/16/24/32

Уровень передачи ВЧ сигнала на нагрузке 75 Ом не ниже

45+0,5 дБ

Чувствительность приемника -22+1 дБ

Избирательность приемного тракта (для ВЧ канала) и

динамический диапазон на уровне 80 дБ

Время передачи команды,в ВЧ/НЧ канале, не болеев канале ВОЛС,

не более 25 мс12,5 мс

Потребляемая мощность при питании от напряжения 220В:

передатчика, не болееприемника, не более 70 Вт30 Вт

Габаритные размеры 482,6*269*380 мм

Масса (Тх/Rх), не более 17/16 кг

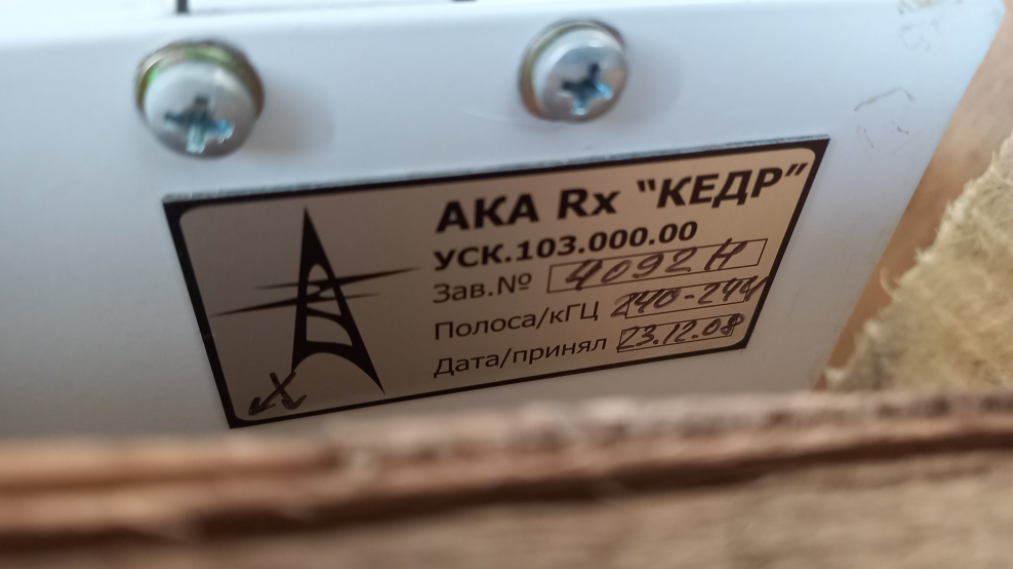

Состояние: новые, с хранения 2008г

Кол-во: 3 шт комплект

Торг

Отправим любой транспортной компанией или почтой

Связь возможна через Ватсап или Вайбер
