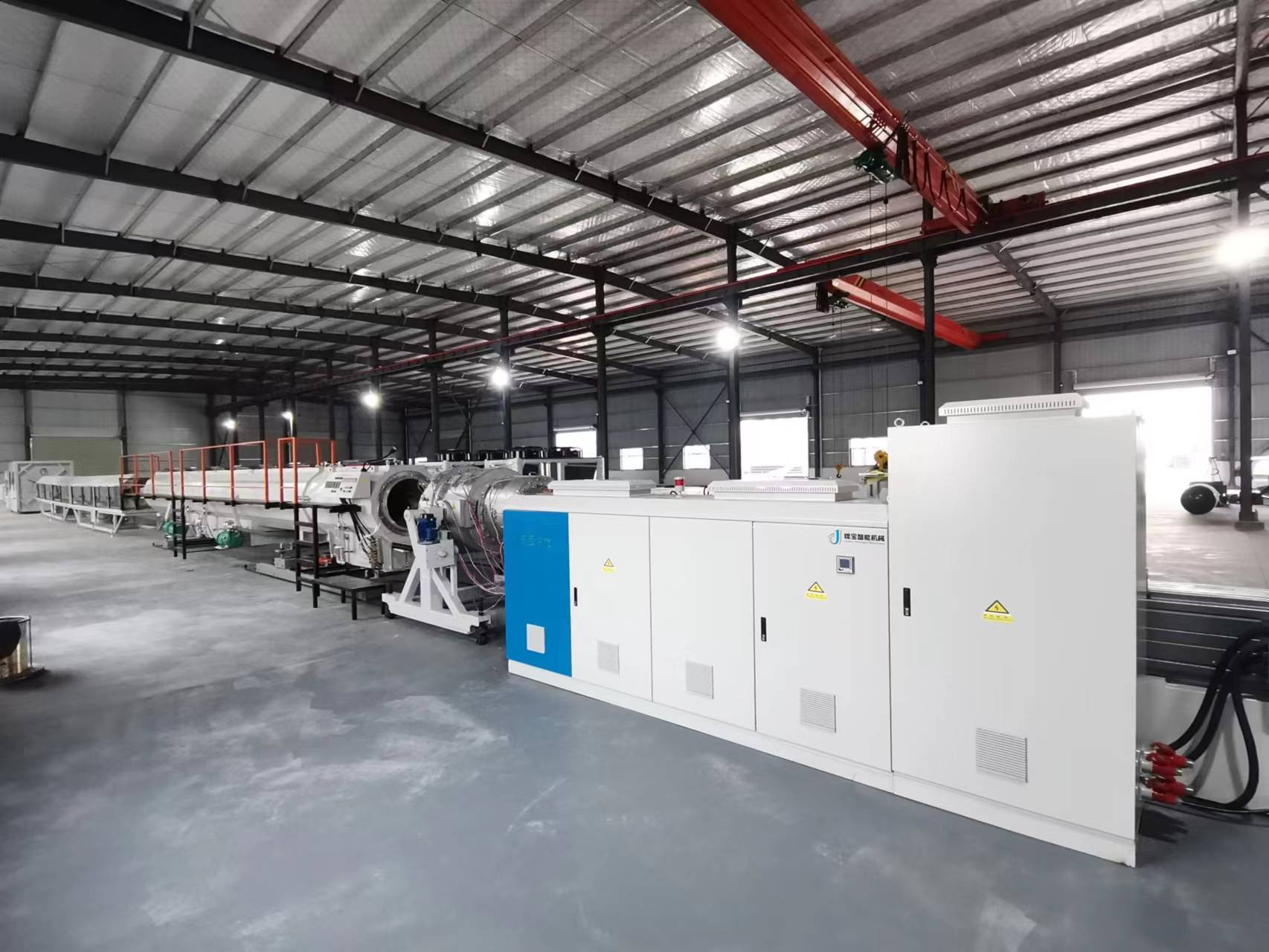

Экструзионная линия для производства ПДН труб с диаметром 315мм-630мм

Конфигурация и спецификация

1  Экструзионные части

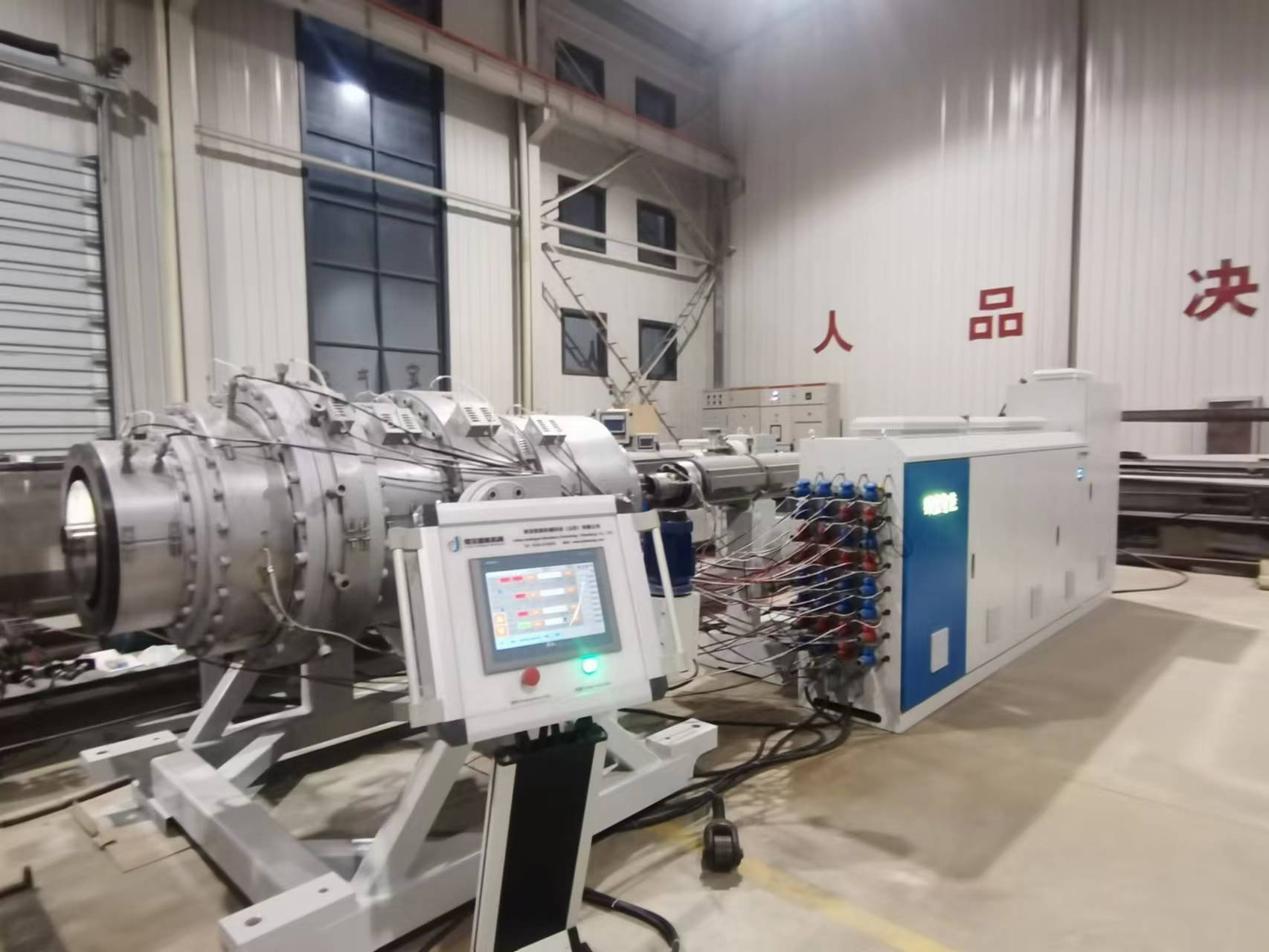

1.1 Одношнековый экструдер, модель JB-SJ120-38AC

• Цилиндр, 38CrMoAlA, нитридный, с новой европейской структурой,спирально-пазовый сектор загрузки
• ABB преобразователь
• Редуктор: высокий крутящий момент, низкий шум и твердая поверхность зубчатки

Технические параметры

• Диаметр шнека: ɸ90мм
• L/D: 38:1
• Потребляемая мощность электродвигателя: 355кВт,  переменного тока
• Производительность макс. 1400кг/ч*(ПНД 100)
• Обогрев цилиндра: 48 кВт (термоизолированный тип)
• Мощность охлаждения для цилиндра: 7×0.75 кВт принудительный воздушный

1.1.1 ПЛК система управления

• SIEMENS ПЛК нового поколения
• Собственно-разработанная операционная программа на базе европейской технологии
• Меню на английском и русском
• Электропитание для составов линии
• 12' ЖКД
• Модуляризация температурного контроля
• С сенсором для измерения температура и давления расплава

1.1.2 Гравиметрическая система

• Управление с высокой точностью обеспечения стабильности производства экструдера
• Точно измерение скорость оборотов шнека
• Индикатор скорости оборотов шнека、производительности экструдера 、вес по метру трубы
• Включно : подпорка ,бункер ,счетный кольсо

Технические параметры

• Точность управления: ≦0.5%

1.2  Экструзионная головка

1.2.1Трубная головка, модель JB-PO630

• Спиральный распределитель расплава
• Канал полированный с защитным покрытием
• Количество полос: 4-8

Технические параметры

• Рабочий диапазон: ɸ315~630мм

1.2.2Матрица

• Поверхность полирования с защитным покрытием

Технические параметры

• Количество : 3шт

1.2.3Дорн

• Поверхность полирования с защитным покрытием

Технические параметры

• Количество : 6шт

Количество матрицы и дорна

1.2.4  Тележка для головки, модель JB-630

1.2.5  Температурный регулятор для дорна головки

• Мощность: 9кВт
• Регулировка температуры : циркуляционное масло

1.2.6  Охлаждающая аппаратура для дорна головки

• Мощность отсасывающего вентилятора :11кВт

1.3  Одношнековый со-экструдер, модель JB-SJ25-25

• Шнек и цилиндр разработанные по европейской технологий,
• Шнек, 38CrMoAlA, нитридный
• Цилиндр, 38CrMoAlA, нитридный
• ABB преобразователь
• С упорными подшипниками
• Нержавеющий бункер

Технические параметры

• Диаметр шнека: ɸ25мм
• L/D: 25:1
• Потребляемая мощность электродвигателя: 1.5кВт, переменный ток

2.0  Оборудования после экструдера

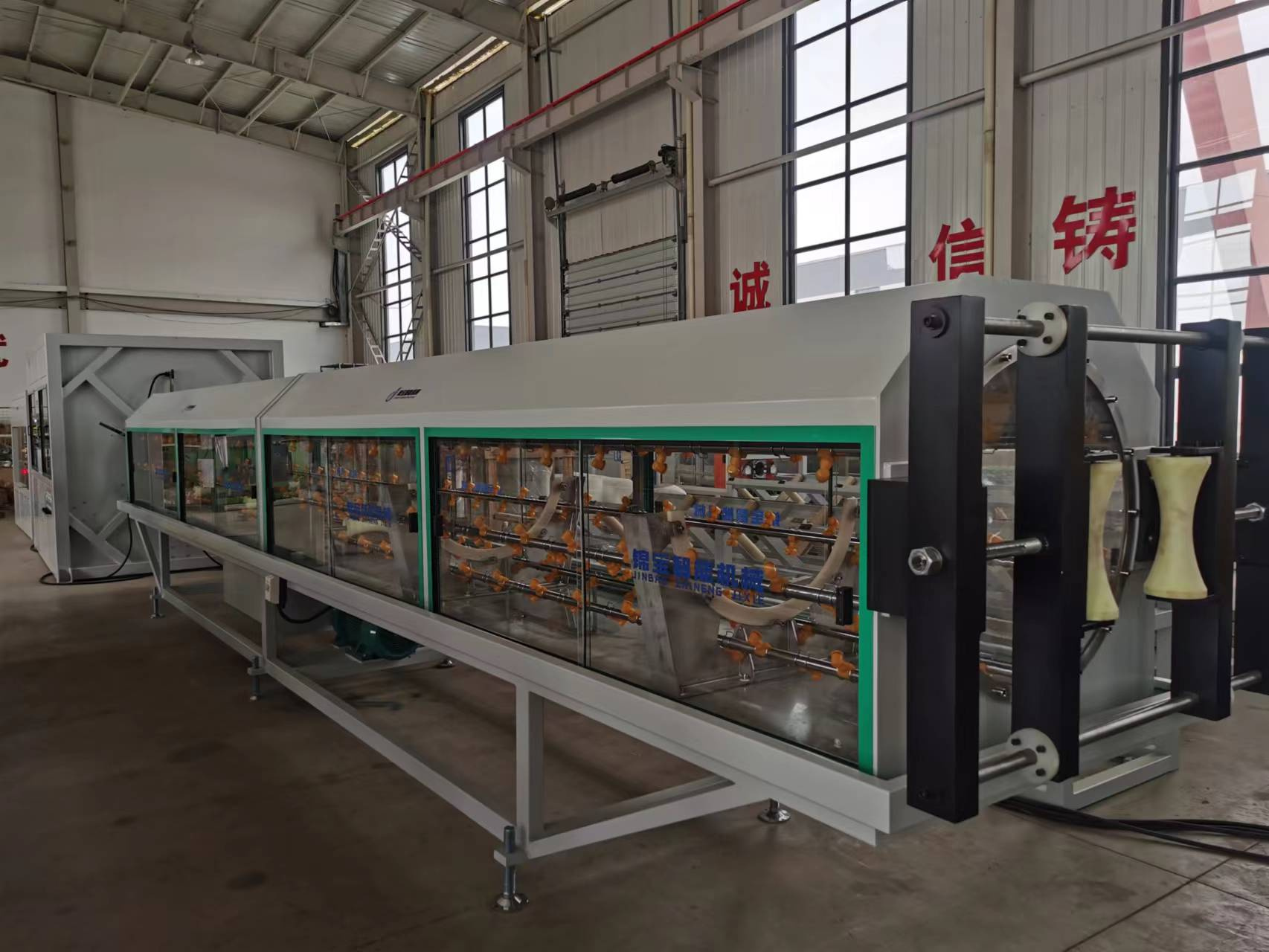

2.1 Вакуумная ванна, модель JB-VB630-2

• Распылительный функциональный тип
• Одна камера
• Частотно-преобразовательное управление вакуума
• Корпус из нержавеющей стали 304
• Нейлоновые полукольцевые поддержки
• Трубопроводная система(бай-пасс)  с фильтрами
• Крышки из закалённого стекла, резиновый уплотнитель выпуклого установления
• Стеклянный поплавковый индикатор уровня воды
• С пультом для управления тянущем устройством
• Разделитель подачи воды для калибратора
• Светильник на начале ванны для обнаружения статуса работы
• Гидравлическое движение по прямой и обратной стороне

Технические параметры

• Диапазон работы: Φ315-Φ630мм
• Общая вакуумная длина: 2000мм
• Уровень вакуума: -0.02～ -0.08 МПа
• Вакуумный насос: 5.5кВт
• Водяной насос:7.5кВт
• Движение по прямой и обратной стороне ± 500 мм
• Движение по верхней и нижней стороне ± 50 мм
• Движение по левой и правой стороне ± 50 мм

2.1.1      Калибратор, модель JB-D630-PE

• медный

2.1.2 Вакуумная ванна, модель JB-VB630-10

• Распылительный функциональный тип
• Одна камера
• Частотно-преобразовательное управление вакуума
• Корпус из нержавеющей стали 304
• Нейлоновые полукольцевые поддержки
• Трубопроводная система(бай-пасс)  с фильтрами
• Крышки из закалённого стекла, резиновый уплотнитель выпуклого установления
• Стеклянный поплавковый индикатор уровня воды
• Гидравлическое движение по прямой и обратной стороне

Технические параметры

• Диапазон работы: Φ315-Φ630мм
• Общая вакуумная длина: 10000мм
• Уровень вакуума: -0.02～ -0.08 МПа
• Вакуумный насос: 7.5кВт*2
• Водяной насос:5.5кВт*4
• Движение по прямой и обратной стороне ± 500 мм
• Движение по верхней и нижней стороне ± 50 мм
• Движение по левой и правой стороне ± 50 мм

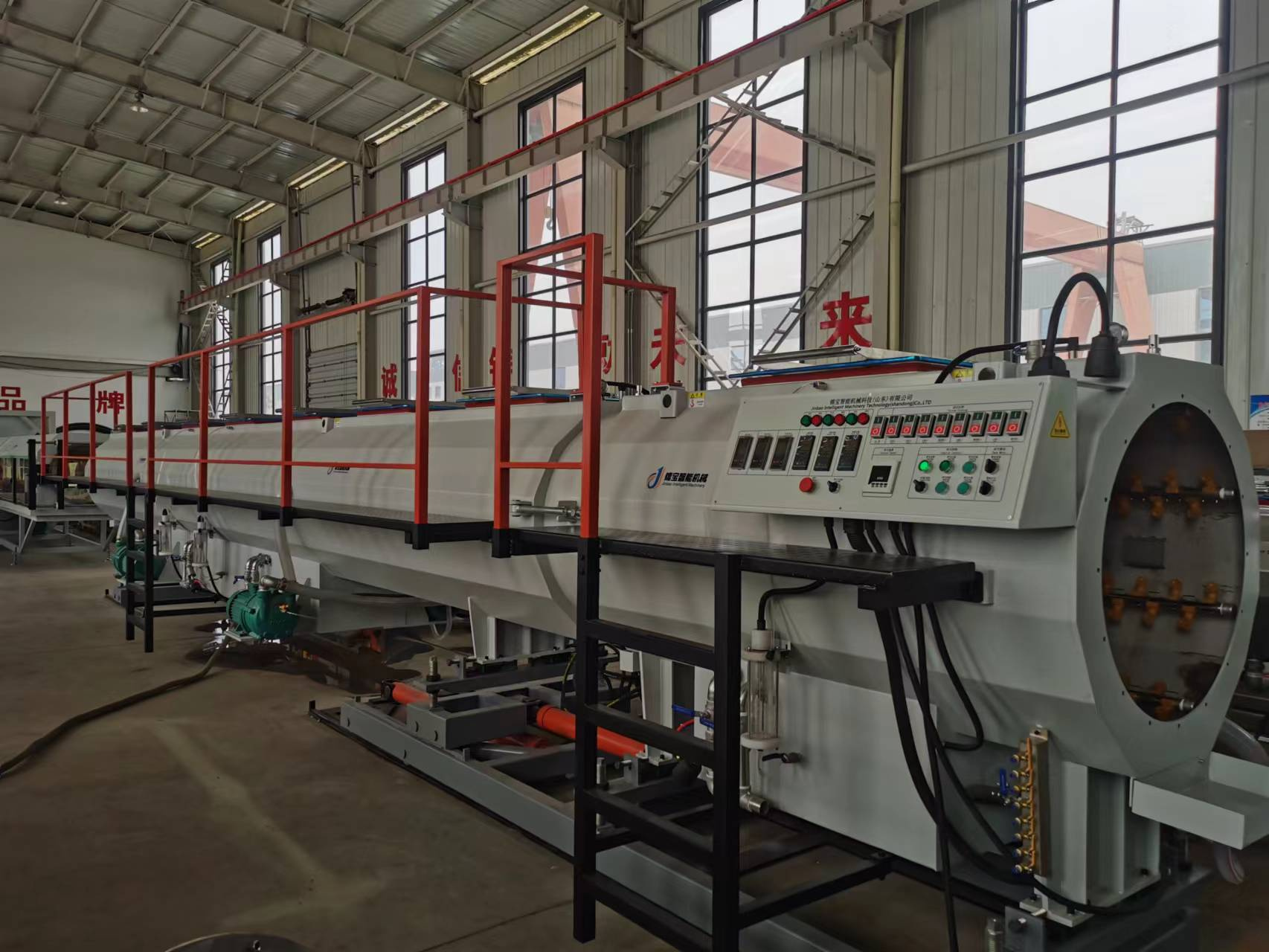

2.2 Ванна охлаждения, модель JB-CB630

• Распылительный
• Корпус из нержавеющей стали 304 и окно из сталинита
• Нейлоновые полукольцевые и диск-ролик комбинированные поддержки

Технические параметры

• Диапазон работы: Φ315-Φ630мм
• Длина ванны: 9000 мм
• Водяной насос:11кВт
• Движение по верхней и нижней стороне ± 50 мм

2.2.1  Корректор овальности трубы, модель JB-CC630

• Рабочий диапазон Φ315～Φ630мм
• Угол регулировки: ± 45°

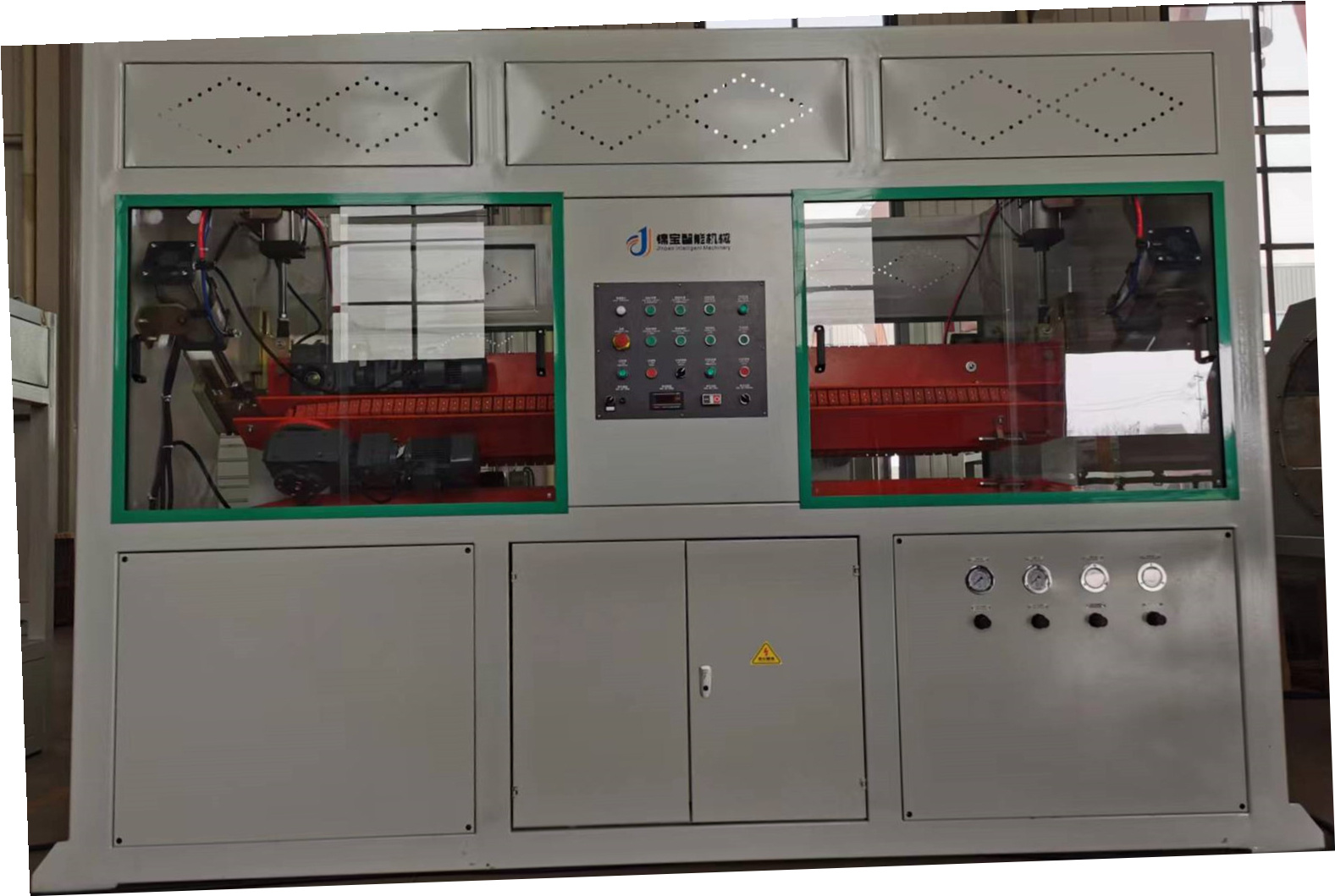

2.3 Тянущее устройство, модель JB-BH630

• Гусеничное тянущее устройство, на каждом траке отдельный AC-мотор
• Шесть траков
• АВВ преобразователь
• Энкодер-счётчик метража
• Пневматический зажим
• Рабочий диапазон :Φ315～Φ630 мм
• Электродвигатель 6×0.75кВт (переменный ток)
• Скорость:  0.05～1.2 м/мин
• Контактная длина 2200 мм

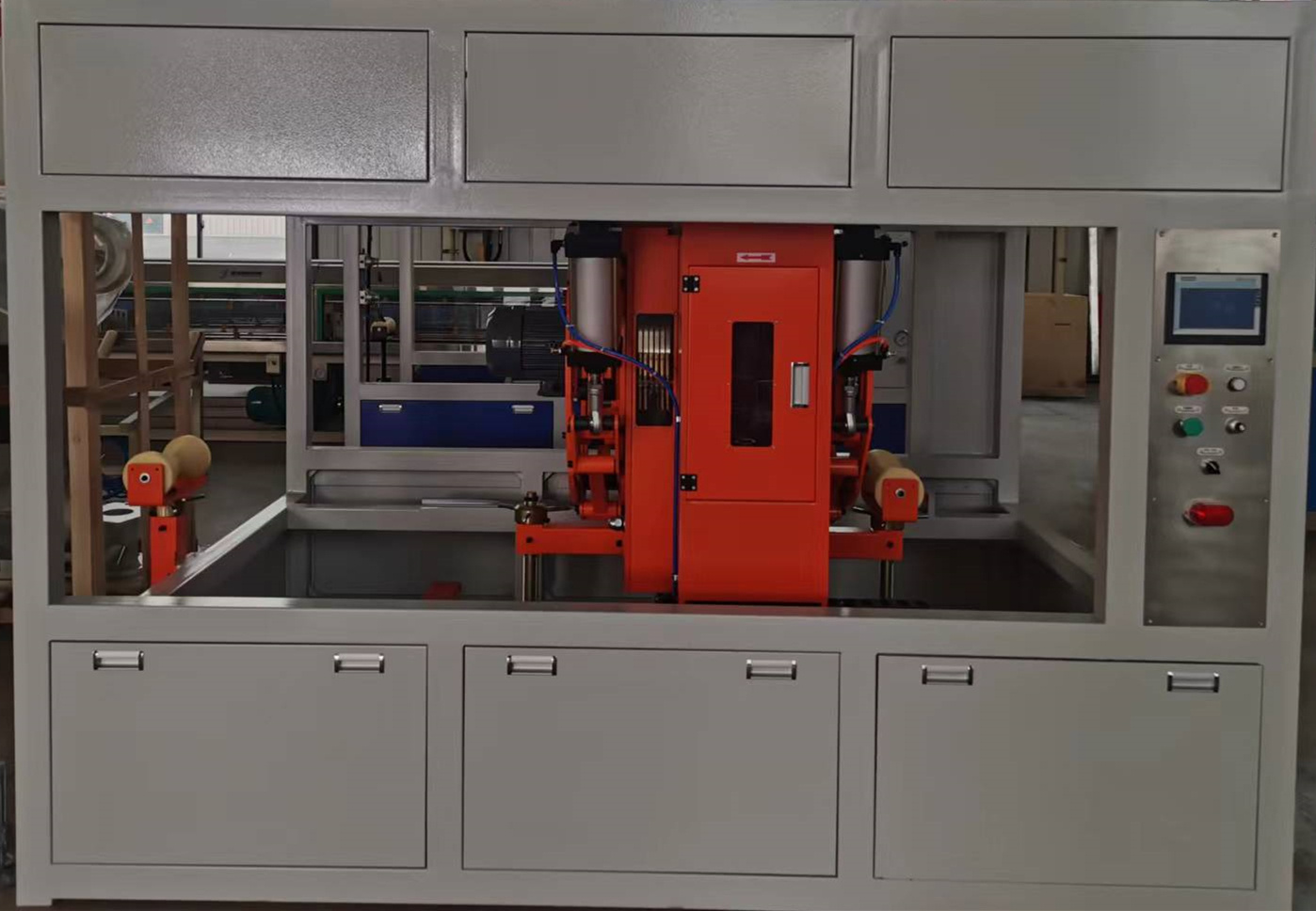

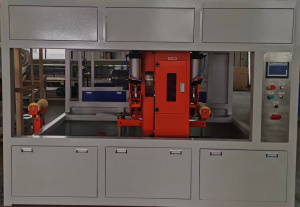

2.4  Отрезное устройство, модель JB-KС630

• Бесстружечная  отрезка
• Гидроподача ножа
• SIEMENS ПЛК
• 4' ЖКД
• Твёрдое сплавое лезвие
• Пневматический зажим

Технические параметры

• Мощность двигателя: 5.5кВт
• Диапазон трубы: Ф315～Ф630мм
• Отрезная тольщина макс.:60мм

2.5  Укладчик

• Длина: 4м*2
