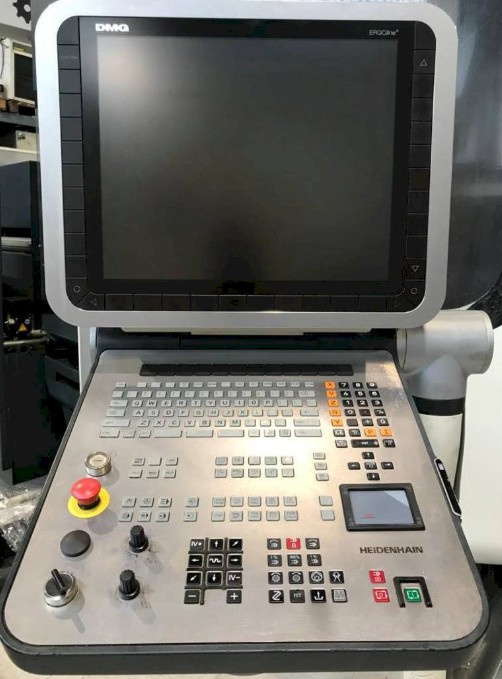

ЧПУ HEDEINHAIN TNC 530
Оси - 5
Передвижение по оси-X mm 800
Передвижение по оси-Y mm 650
Передвижение по оси-Z mm 550
Градусы индексации оси-С: 360º (0,001º)
Градусы индексации оси-B: -5º+110º
Скорость подачи м/мин: 80
Быстрое перемещение м/мин: 80
Рабочий стол
Размеры паллет: 800×700
Макс. вес заготовки кг: 600
Шпиндель
Макс. Скорость вращения шпинделя об/мин: 20 — 18.000
Мощность шпинделя кВт: 35/25 (40%/100% DC)
Крутящий момент шпинделя Нм: 130/87 (40%/100% DC)
Охлаждение
Подача охлаждающей жидкости через шпиндельн (бар): 40
Объем бака л.: 600
Система инструментов
Тип державки инстремента : HSK-A63
Количество мест в сменщике инструмента: 30
Макс. Диаметр инструмента мм:
Со свободными соседними местами мм: ø130
С занятыми соседними местами мм: ø80
Макс. Длина инструмента мм: 300
Макс. Вес инструмента кг: 6
дополнительная оснастка
Транспортер для стружки
Инфракрасный тастер
Промывочный пистолет
Режим работы 4
Продувка воздуха через центр шпинделя выбирается с помощью М-функции
Насос высокого давления
Туманоотделитель

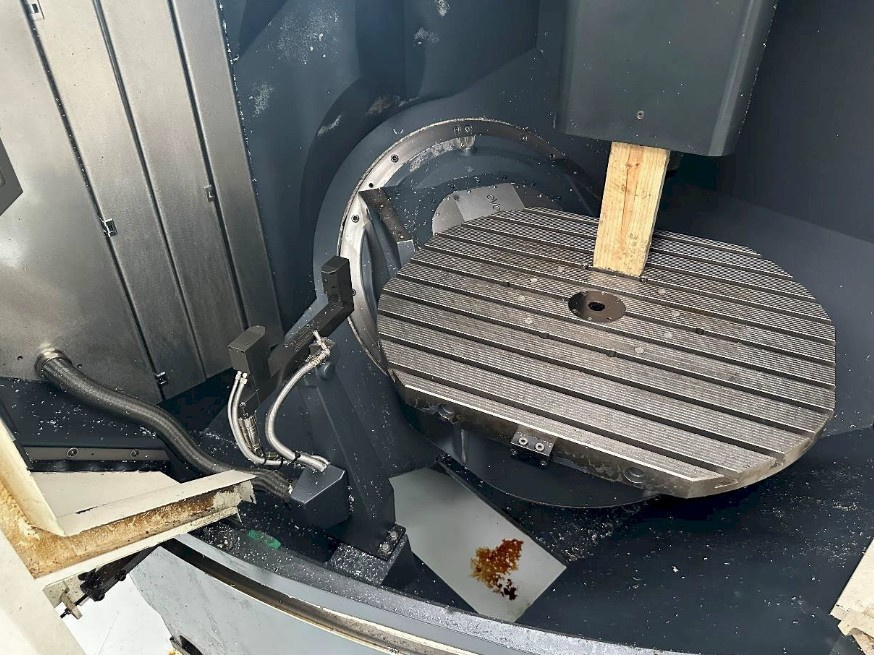

Поворотный стол с ЧПУ
Подготовка к использованию 3D quickSET
Система прямого измерения XYZ
Базовая станок: габариты/вес
Длина мм: 5.000
Ширина мм: 6.200
Высота мм: 3.010
Вес кг: 12.000
