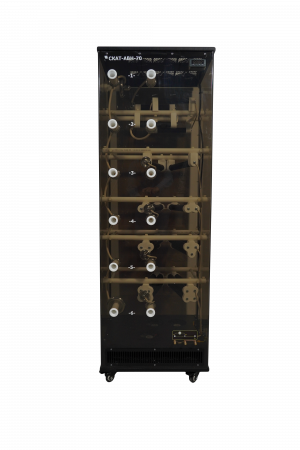

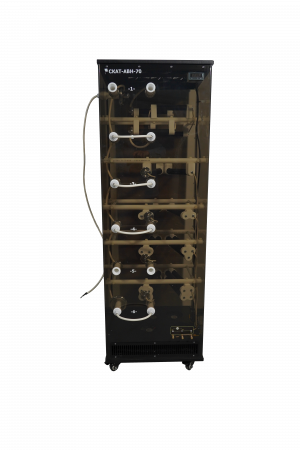

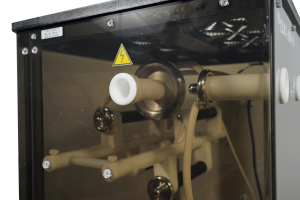

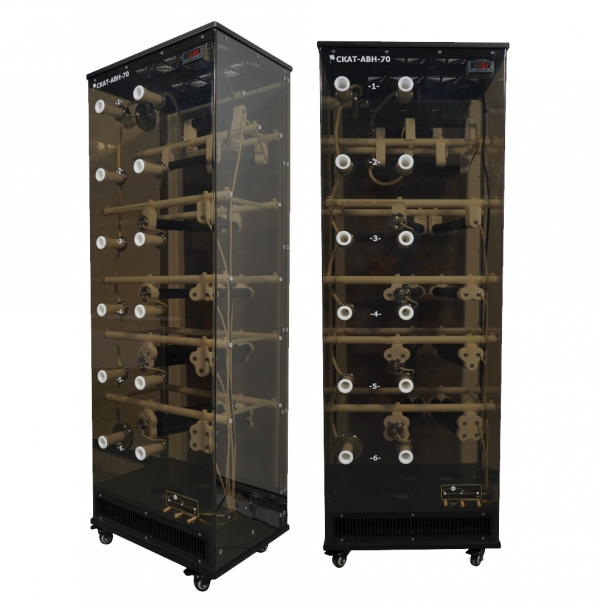

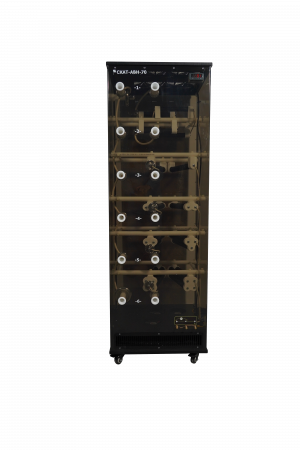

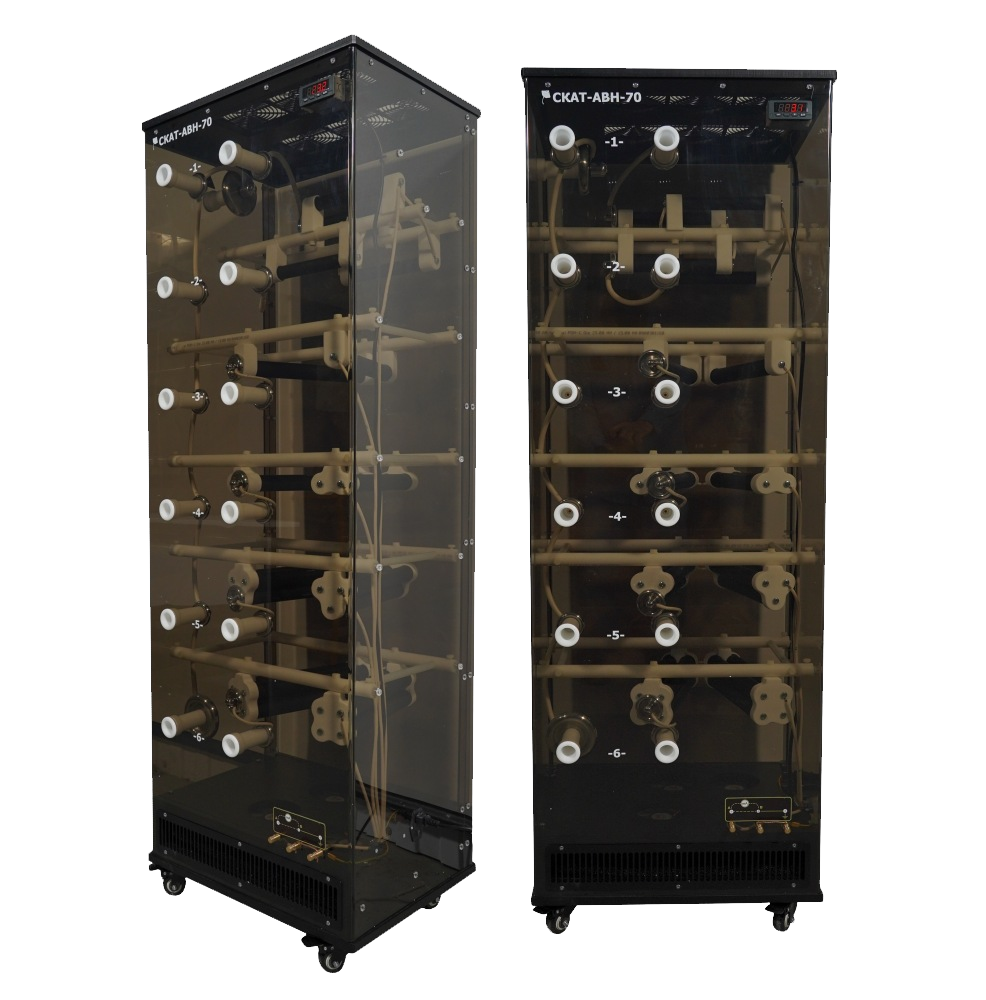

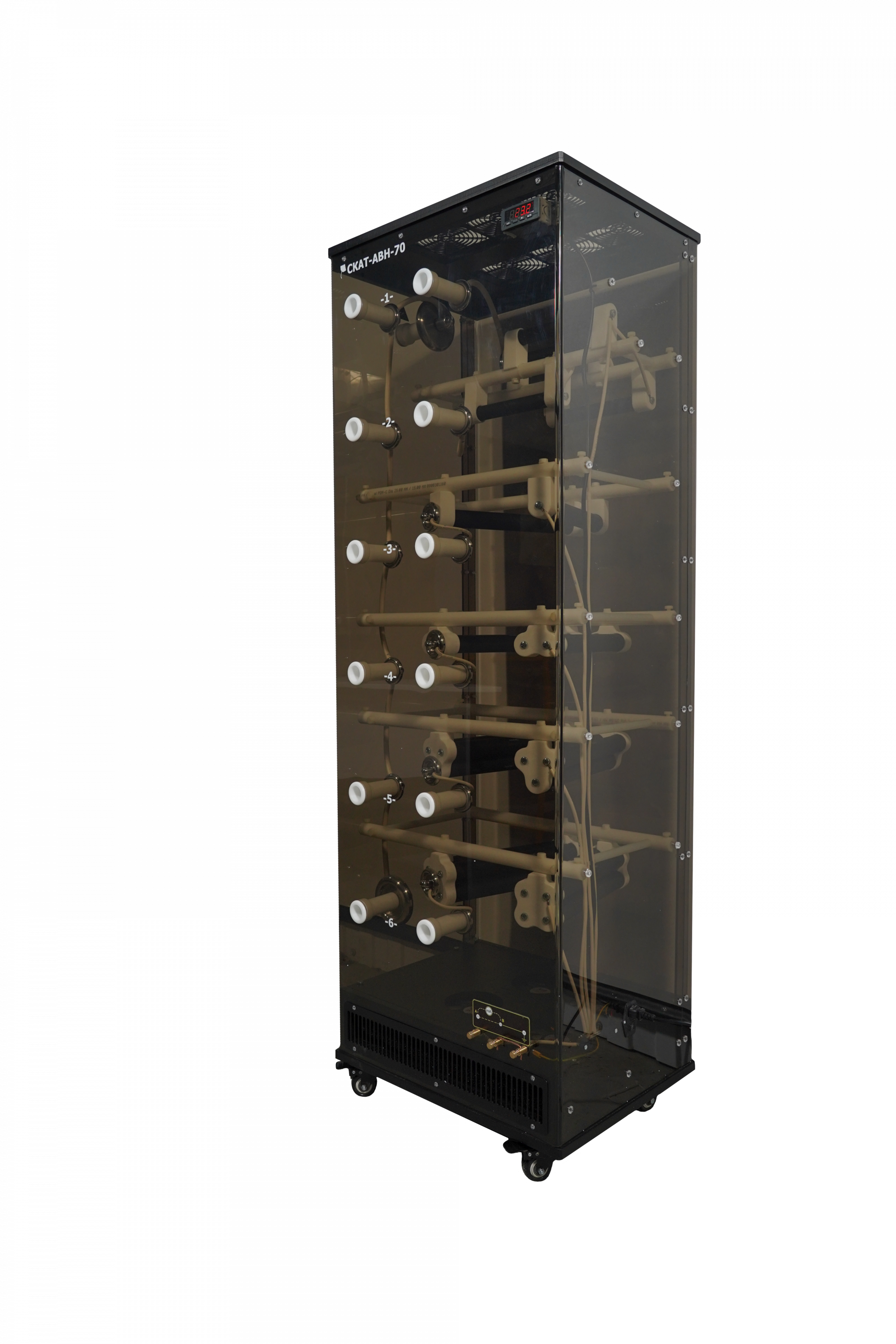

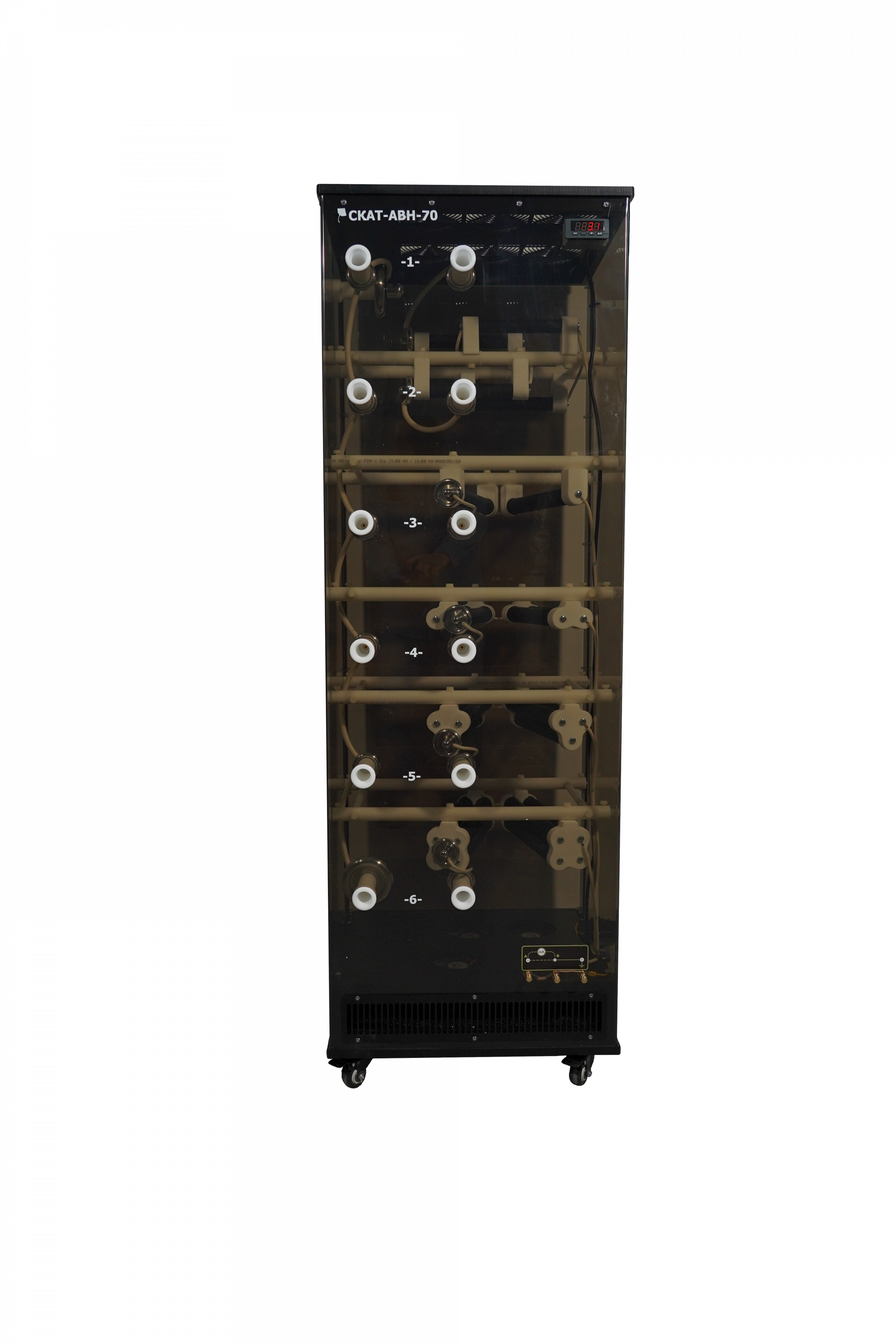

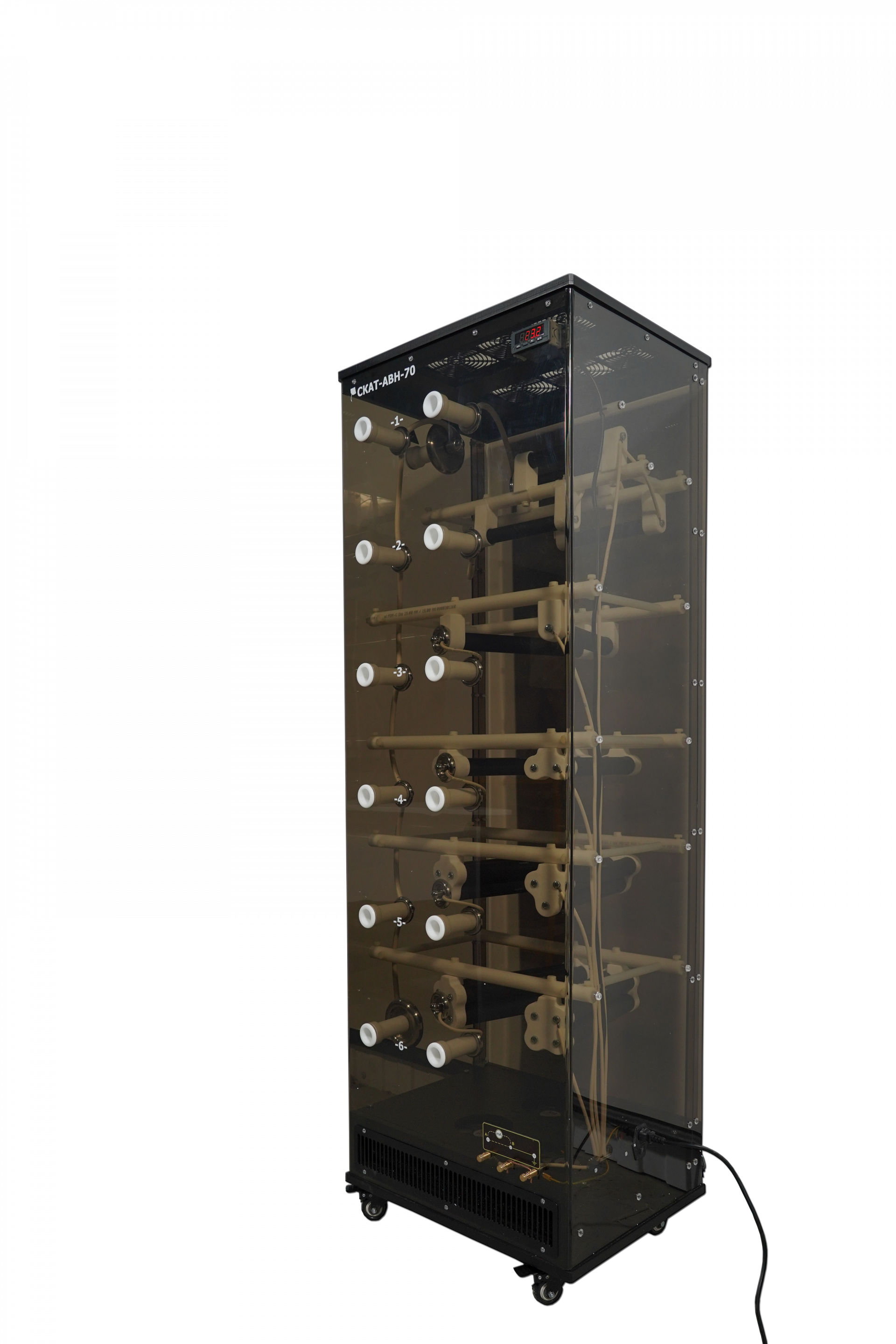

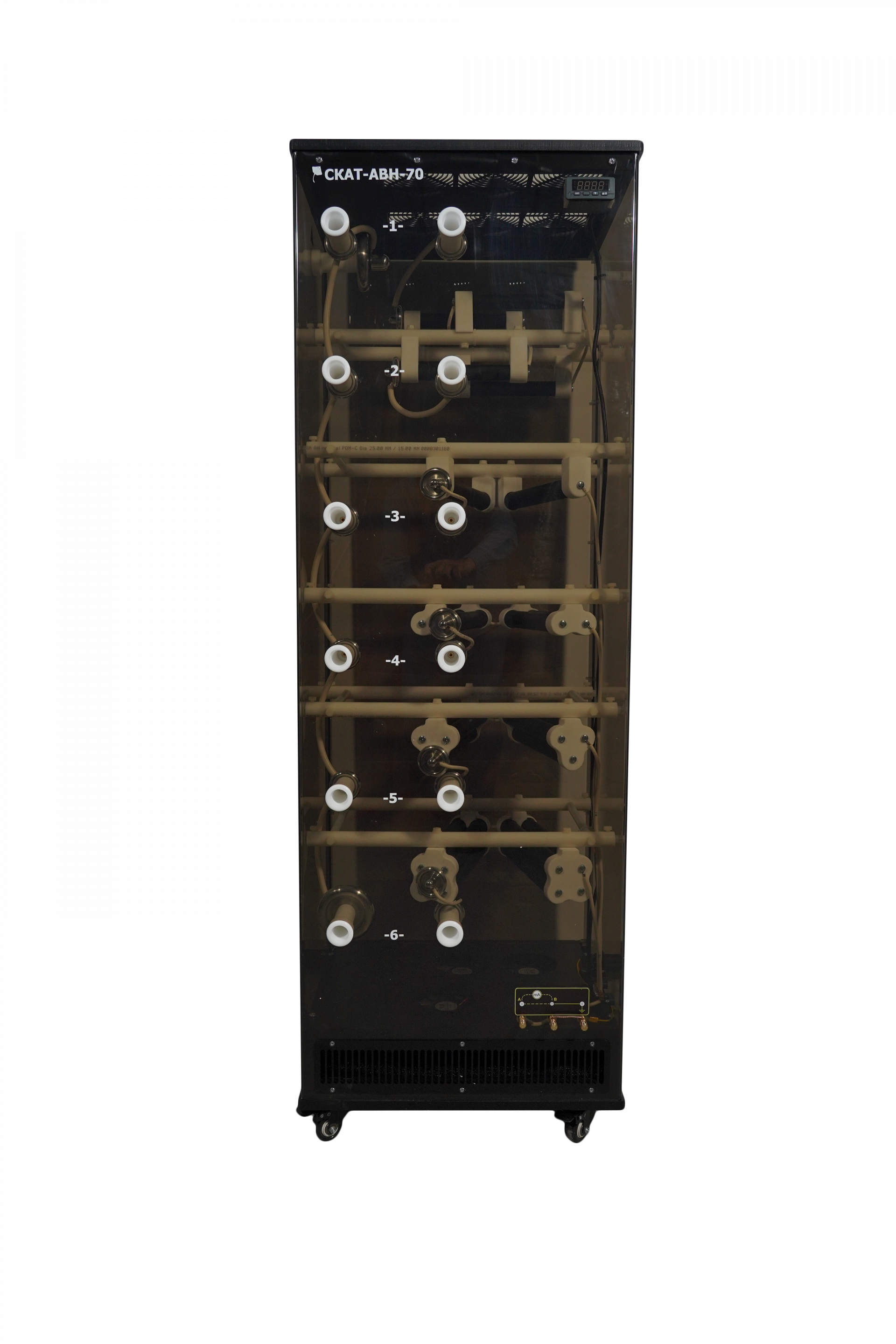

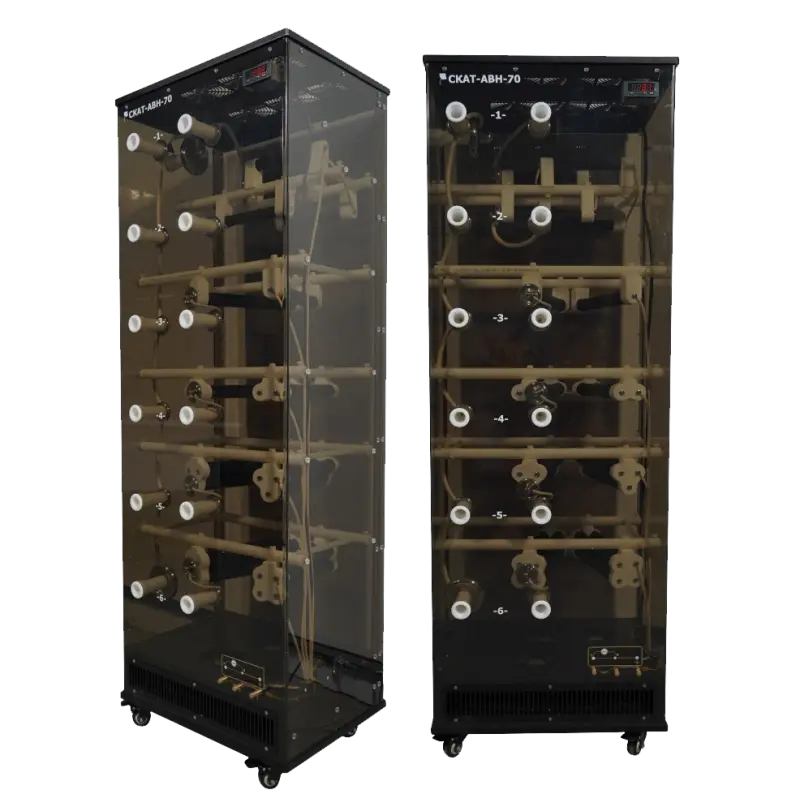

Активная высоковольтная нагрузка СКАТ «АВН-70» выполнена в виде передвижного лабораторного шкафа, устанавливаемого рядом с объектом испытаний на ограждаемой испытательной площадке. В качестве элементов нагрузки используются модули, представляющие собой сборки из термостойких высоковольтных резисторов.

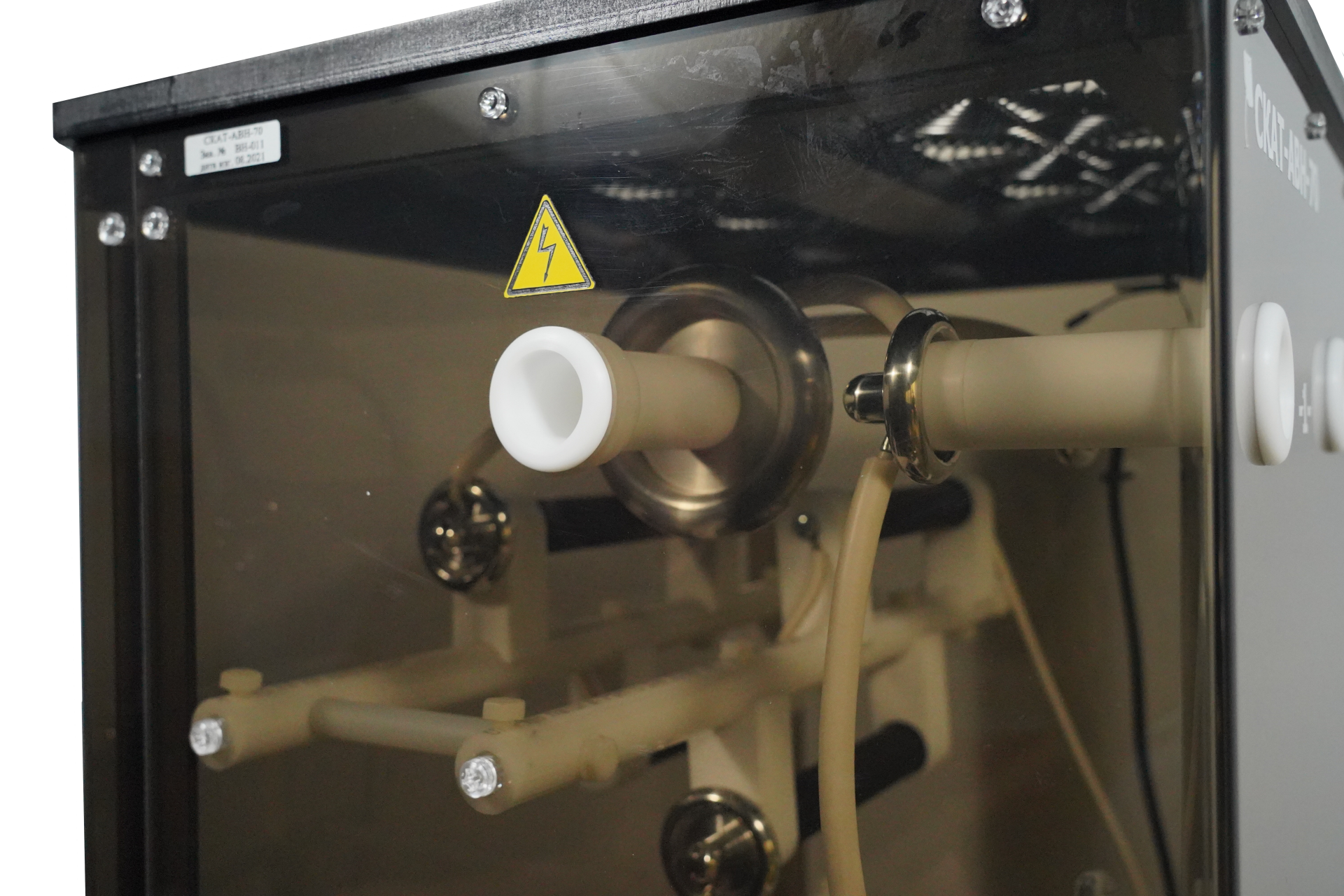

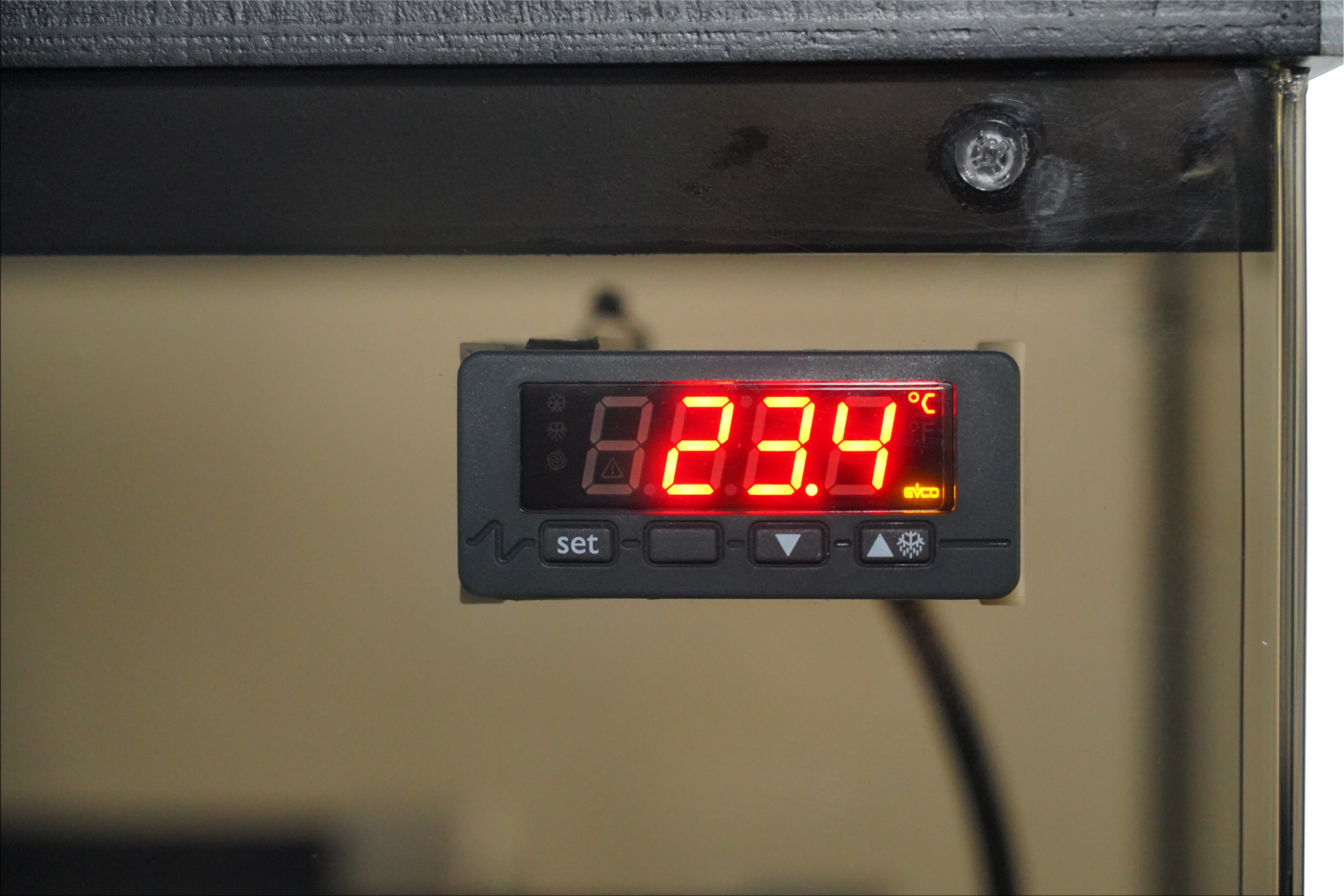

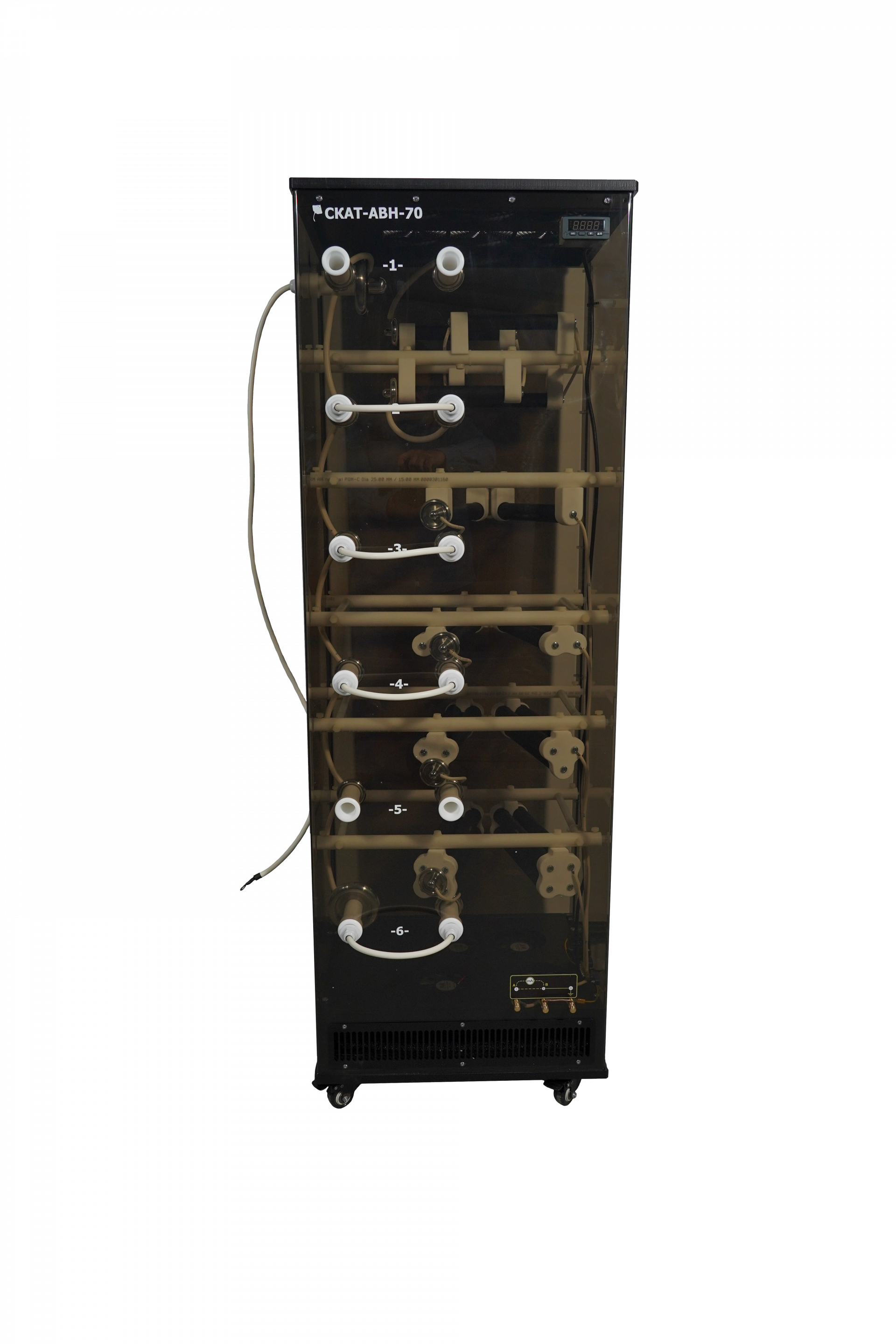

Предназначена для проведения метрологических испытаний различных аппаратов испытательных высоковольтных типа СКАТ-70М (М1), СКАТ-70, АВИЦ-70, аппаратов испытания диэлектриков типа АИСТ50⁄70; АИД-70М; АИД-70Ц и подобных. Шкаф нагрузки выполнен из диэлектрического высокотехнологичного материала, обеспечивающего прочность и лёгкость конструкции. Все соединения между модулями внутри стойки выполнены специальным высоковольтным проводом с высоко температурной силиконовой изоляцией. Для эффективного отвода тепла, выделяющегося на резисторных сборках, нагрузка снабжена системой принудительного воздушного охлаждения. Вентиляторы установлены на горизонтальной панели в нижней части корпуса. Забор воздуха осуществляется через отверстия в днище корпуса, а в верхней панели корпуса предусмотрены отверстия для выхода воздуха. Включение системы охлаждения производится автоматически при достижении температуры внутри шкафа30°C.
