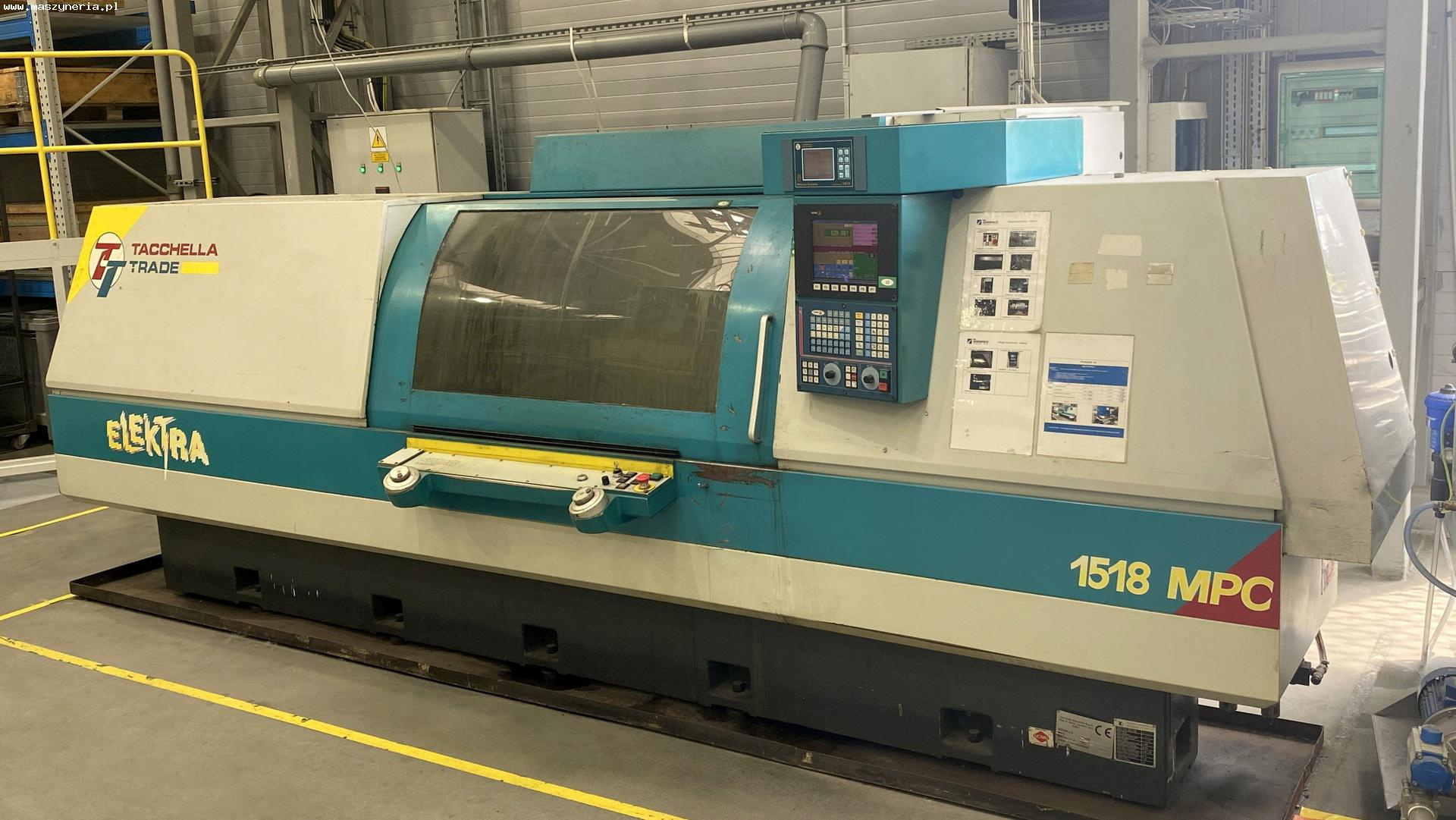

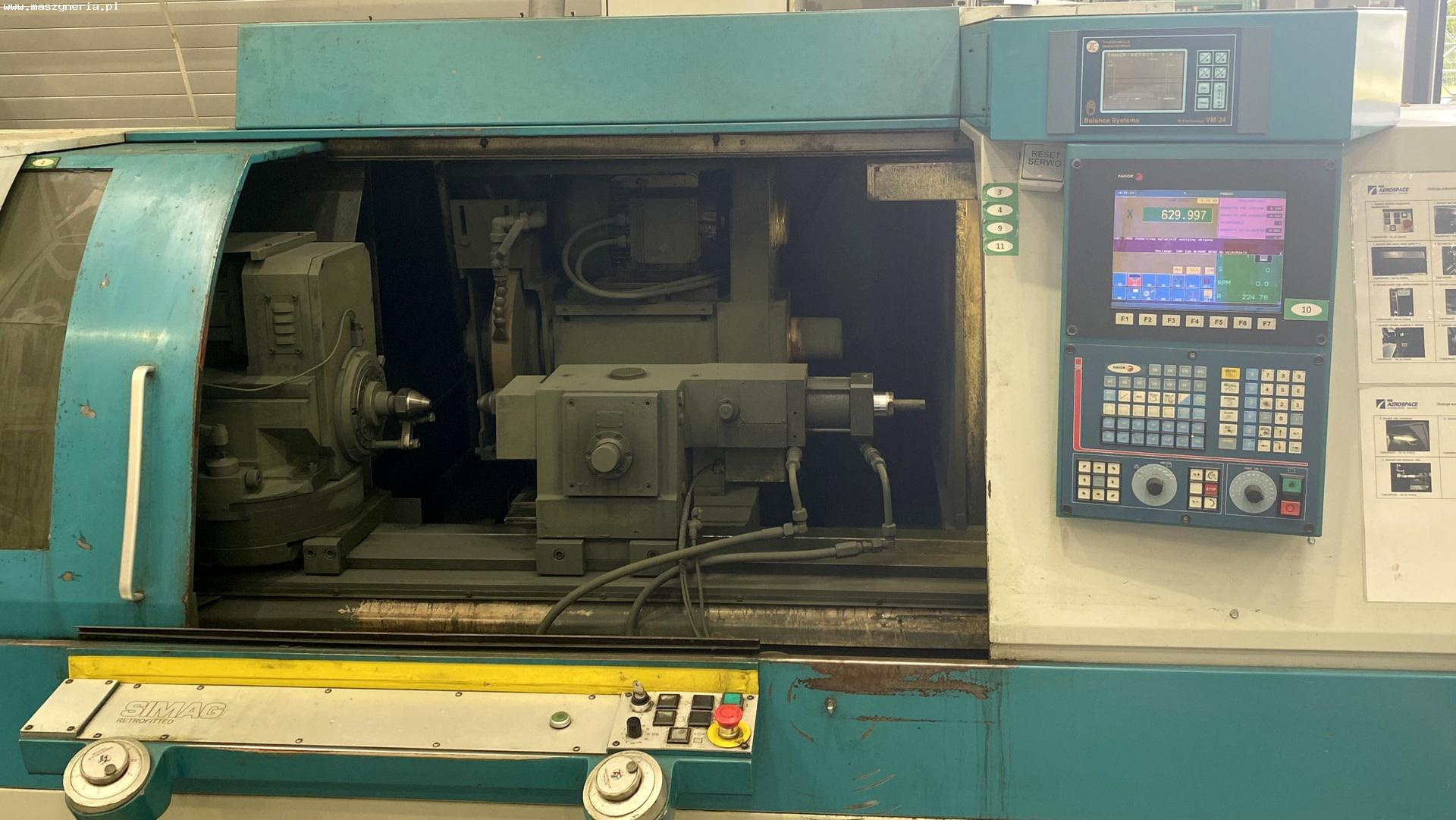

Шлифовальный станок с ЧПУ TACCHELLA ELEKTRA 1518 MPC

Шлифовальный станок с ЧПУ TACCHELLA ELEKTRA 1518 MPC был построен в Италии в 1999 году.

Технические характеристики шлифовального станка TACCHELLA ELEKTRA 1518 MPC

Общие данные

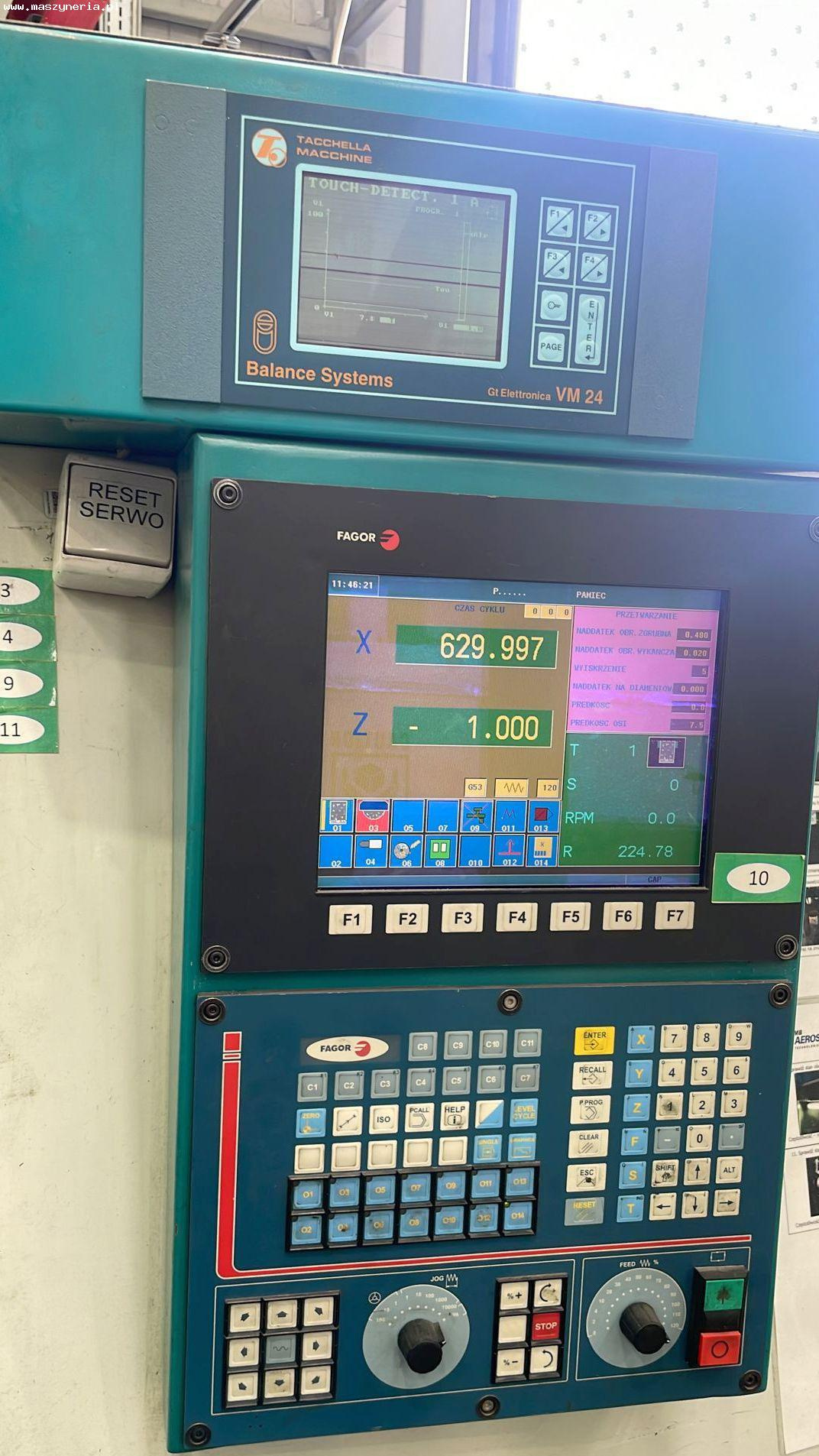

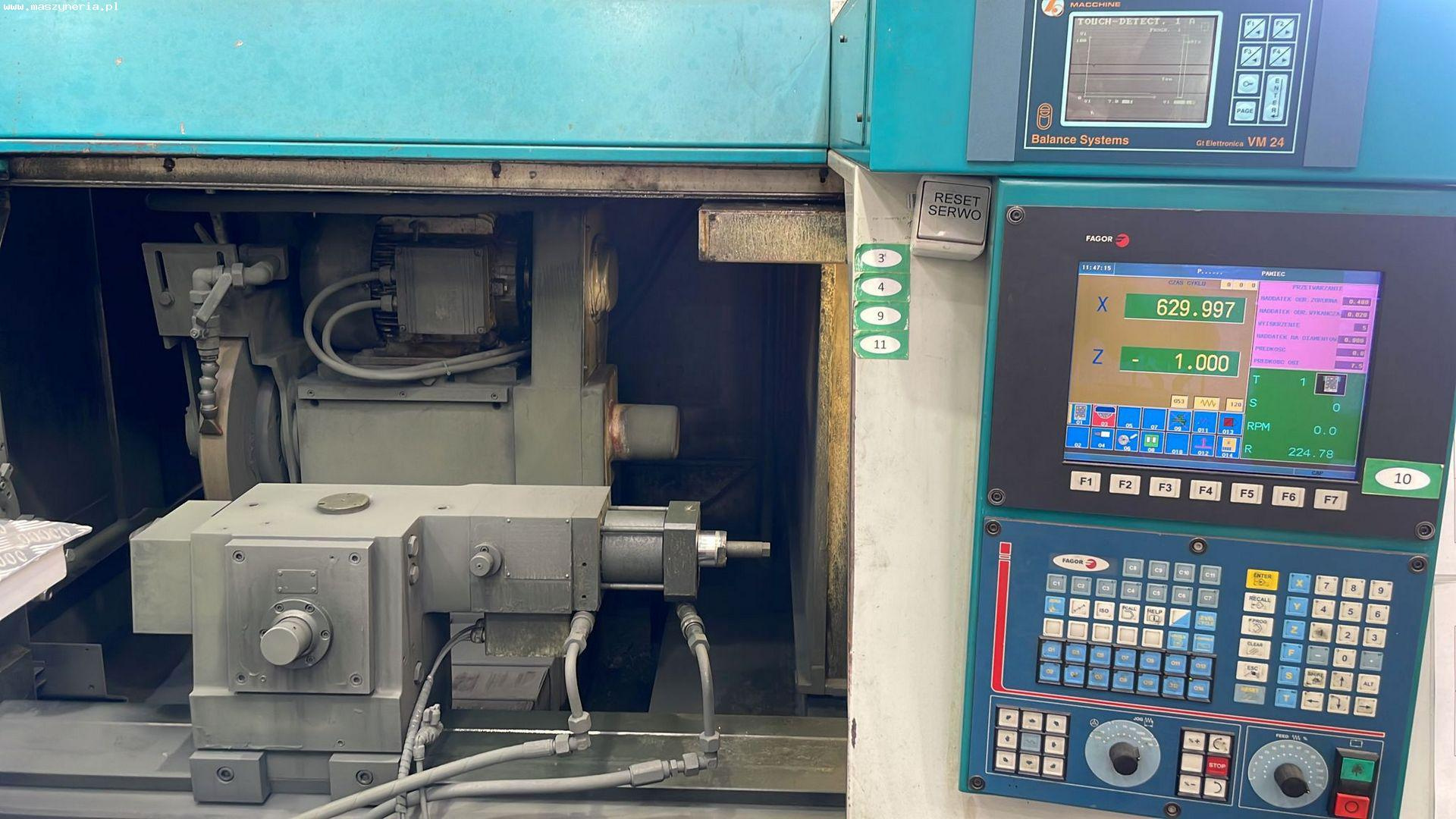

• yправление ЧПУ: FAGOR
• панель оператора: HOFLER BALANCE SYSTEMS VM 24
• максимальная длина заготовки под углом 0° (диаметр шлифовального круга 450 мм): 1500 мм
• максимальный диаметр заготовки под углом 0° (диаметр шлифовального круга 450 мм): 350 мм
• максимальный вес заготовки в бивнях: 120 кг
• подъем бивня: 180 мм
• расстояние между бивнями: 1500 мм
• относительный угол между осевыми направляющими: 90°
• мощность: 15 кВт
• масса машины: 6500 кг

ось X

• подача по оси X: 350 мм
• скорость подачи по оси Х: 10000 мм/мин
• точность оси X: 0,0005 мм
• привод: бесщеточный серводвигатель переменного тока
• система управления осью: поворотный энкодер (линейный)

ось Z

• подача по оси Z: 1680 мм
• скорость подачи по оси Z: 10000 мм/мин
• точность оси Z: 0,001 мм
• регулировка стола: 0° / +7°
• привод: бесщеточный серводвигатель переменного тока
• система управления осью: поворотный энкодер (линейный)

Шпиндель со шлифовальным кругом

• максимальные размеры шлифовального круга (диаметр х ширина х отверстие): 450 x 80 x 203 мм
• периферийная скорость шлифовального круга (диаметр 300 мм): 33 м/с
• установка угла: 0° / +180°
• система регулировки: ручная
• система управления регулировкой: инкрементный энкодер
• система блокировки/разблокировки: полуавтоматическая
• мощность двигателя: 7,5 кВт

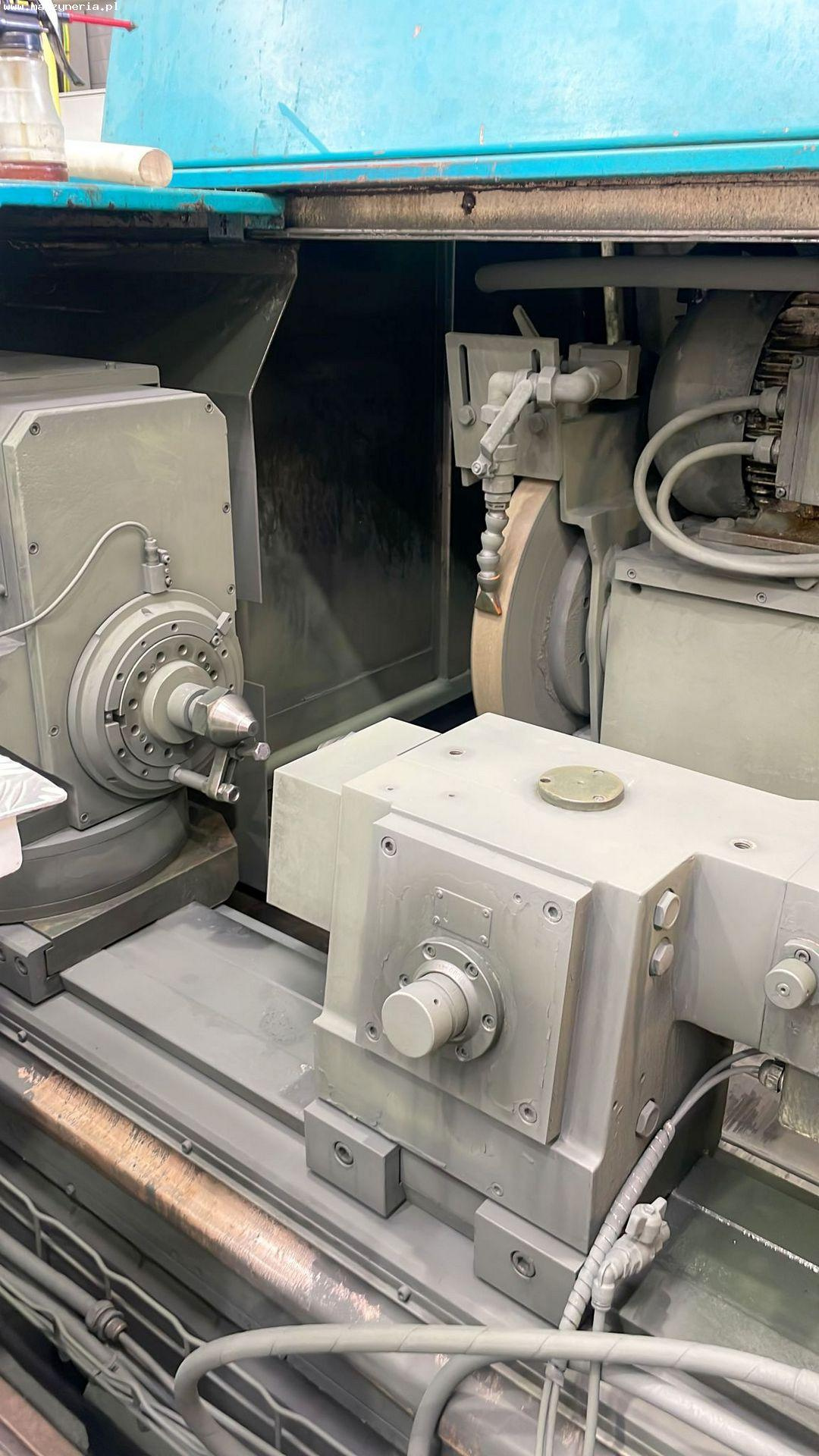

Шпиндель для обработки деталей

• диапазон скоростей вращения шпинделя: 10-800 об/мин
• внутренний/внешний конус шпинделя: Morse 5/ ASA 4
• отверстие шпинделя: 36 мм
• ручная регулировка базы шпинделя: 0° / +30°
• точность позиционирования микрометра: ± 1°
• максимальный вес заготовки, установленной в держателе на расстоянии 100 мм от передней части шпинделя: 50 кг
• крутящий момент шпинделя: 22 Нм

Хвостовая бабка

• конус пиноли задней бабки: Morse 4
• удлинение пиноли задней бабки: 35 мм
• микрометрическая боковая регулировка задней бабки (коррекция цилиндричности): ± 0,10 мм

В 2016 году на шлифовальном станке ELEKTRA 1518 был проведен капитальный ремонт стоимостью 95000 EUR.
